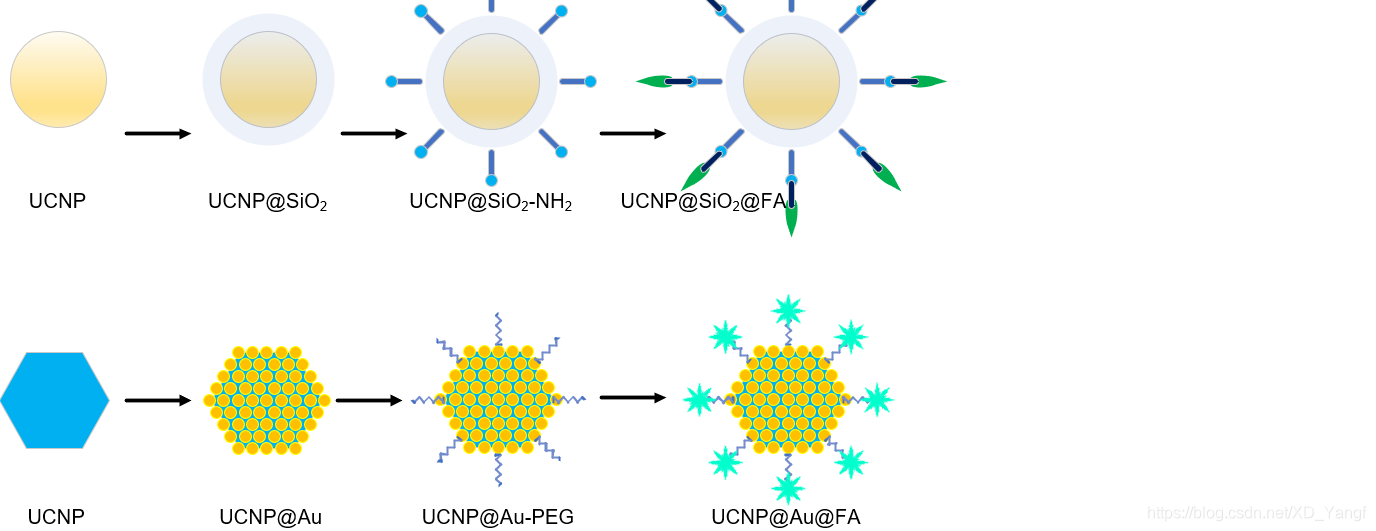

【无机纳米材料科研制图——Visio 0307】上转换复合纳米粒子合成流程图绘制

       此篇，我们来介绍上转换复合纳米粒子合成流程图的绘制。



一、UCNP@SiO2@FA的绘制

       1）绘制UCNP。

       先创建一个圆形。

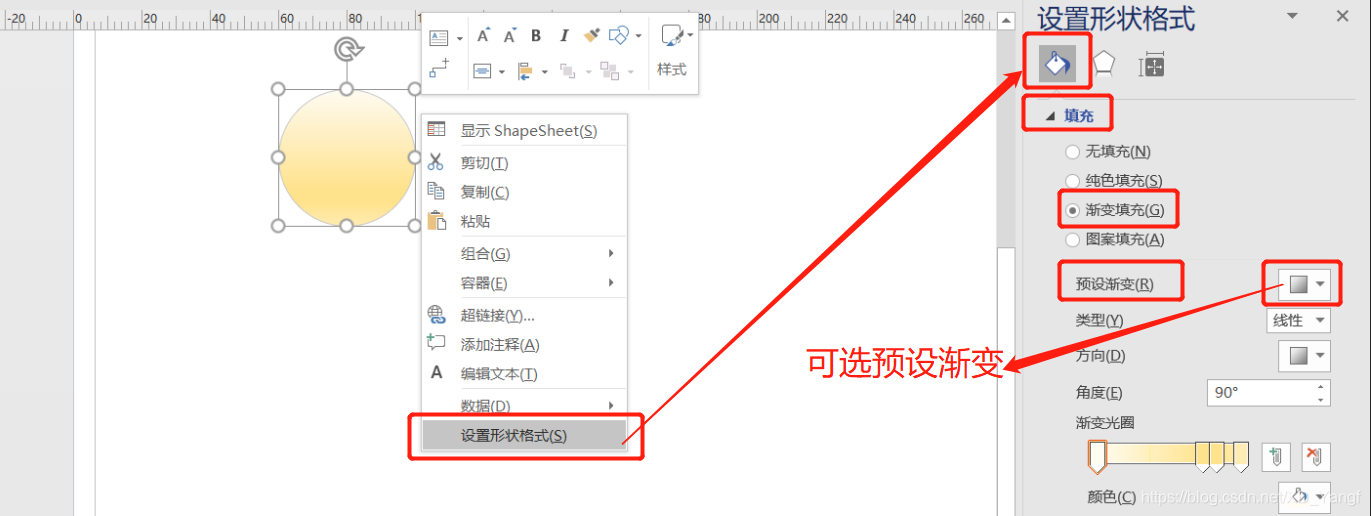

       再添加渐变色，可选择Visio自带的预设渐变，或是自己调节渐变光圈选择颜色。

       2）绘制UCNP@SiO2。

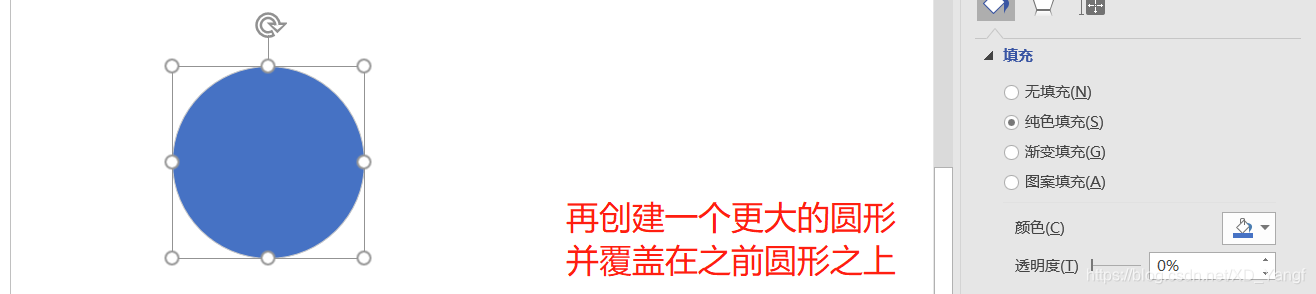

       再创建一个更大的圆形，并移动至之圆形的上方。

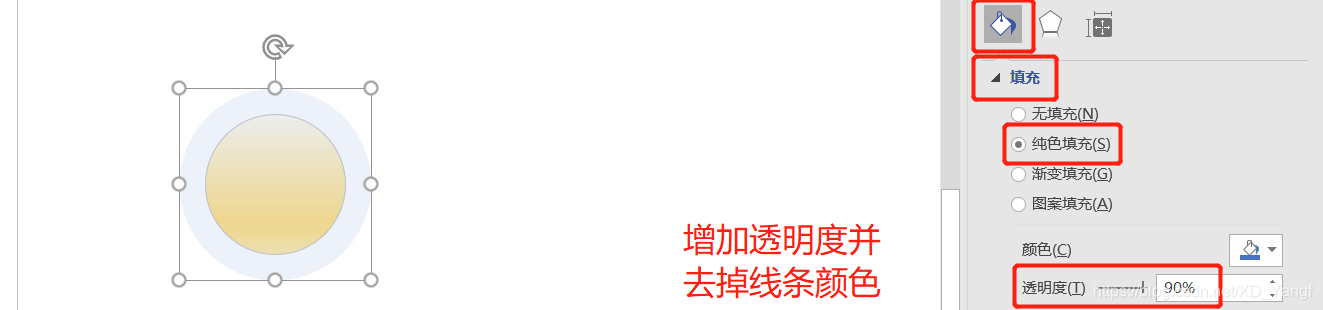

       接着，给当前圆形增加透明度至90%（视情况而定），可做出NaYF4外围有一层SiO2层的效果，同时，可以去掉当前圆形的线条颜色。

       对于外面一圈SiO2层的绘制，其实也可以正常的将内圆放在外圆上方，这里只是提供了一种利用透明度绘图的思路，具体实施大家投其所好。

       3）绘制NH2离子。

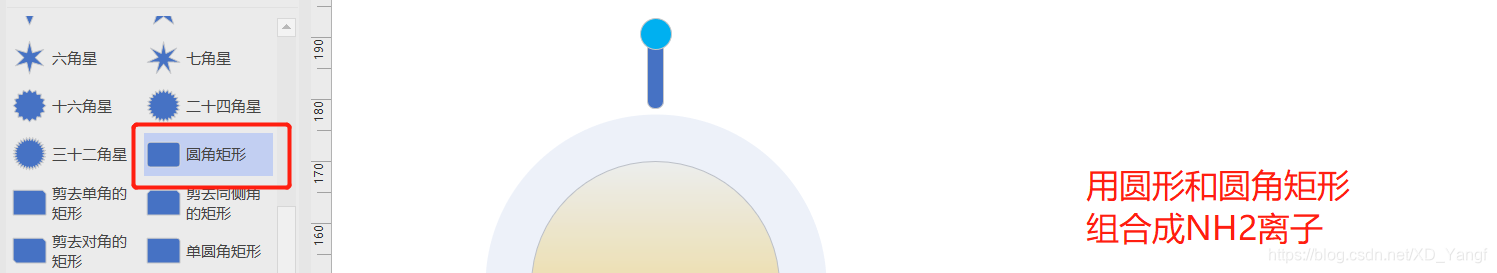

       绘制一个圆形和圆角矩形，并将这两者组合在一起。

       4）调节旋转中心。

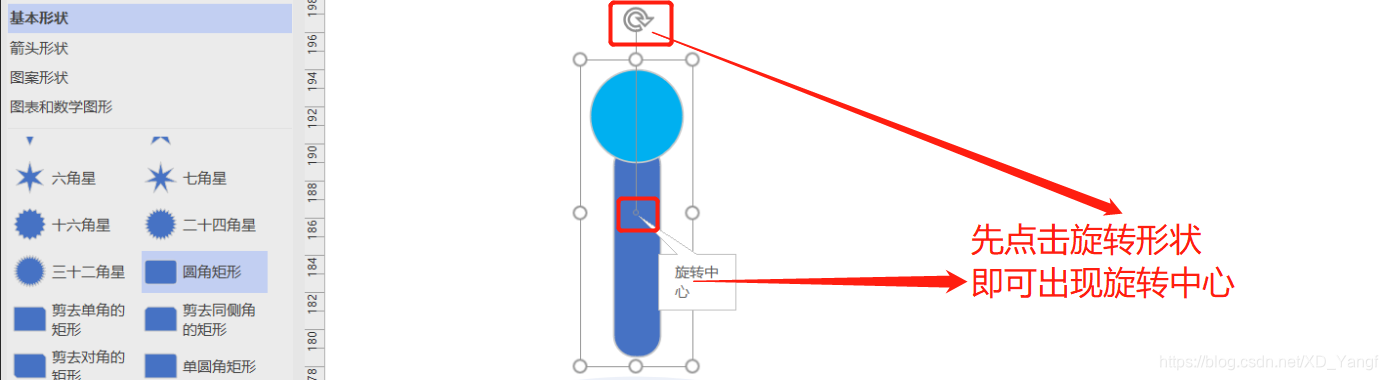

       选中NH2组合图形之后，点击上方的旋转形状，即在图形中心出现一个旋转中心。

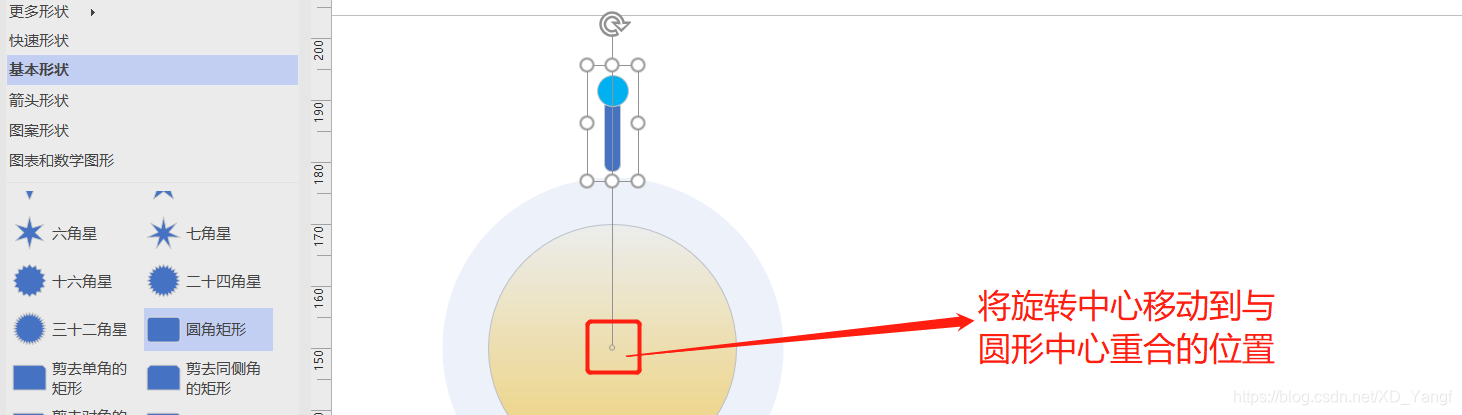

       接着，将NH2的旋转中心拖拽到圆形中心的位置。

       5）复制并旋转。

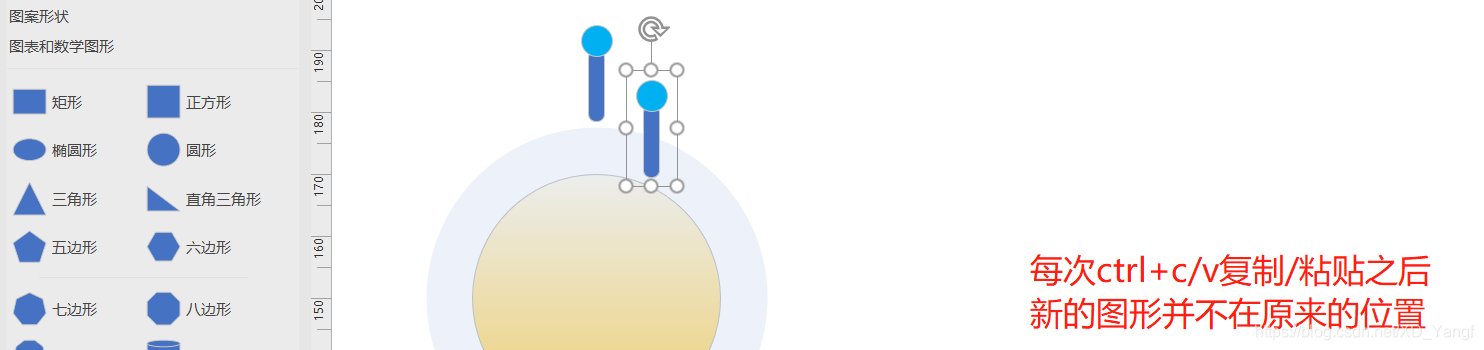

       复制组合NH2图形，但新复制出的图形不再原位。

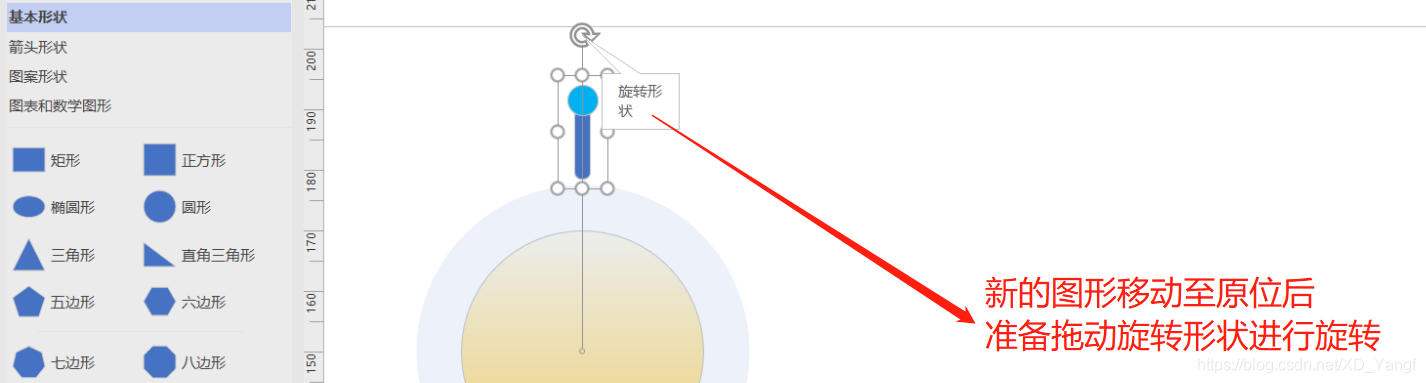

       将新图形移动到原位后，准备拖动旋转形状进行图形的旋转。

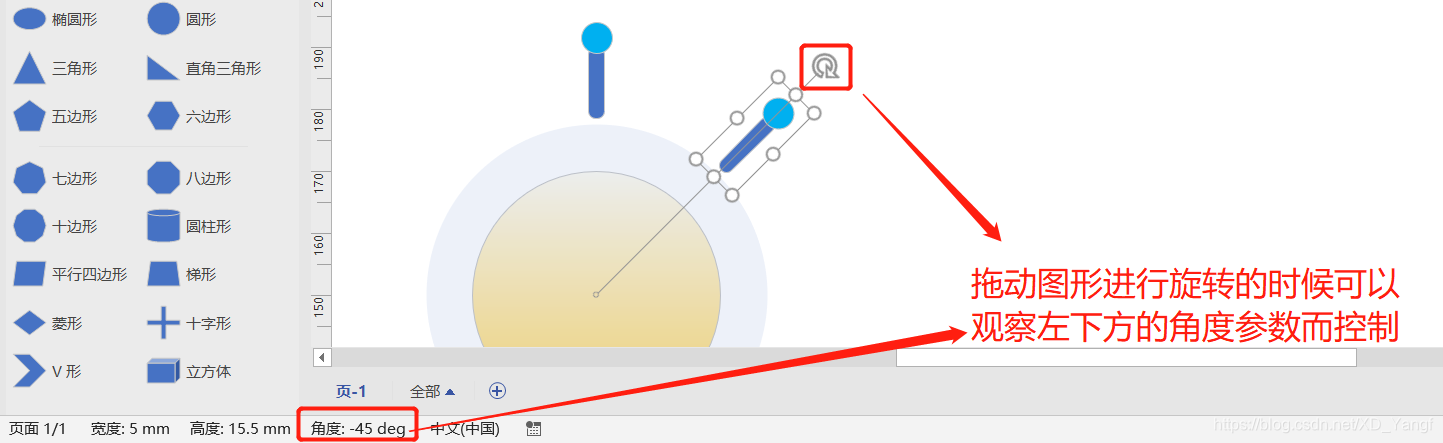

       接着，拖动旋转形状发现，此时的图形会绕着UCNP的圆形中心旋转。旋转的时候，可以观察界面左下角的角度参数变化，而决定旋转的程度。

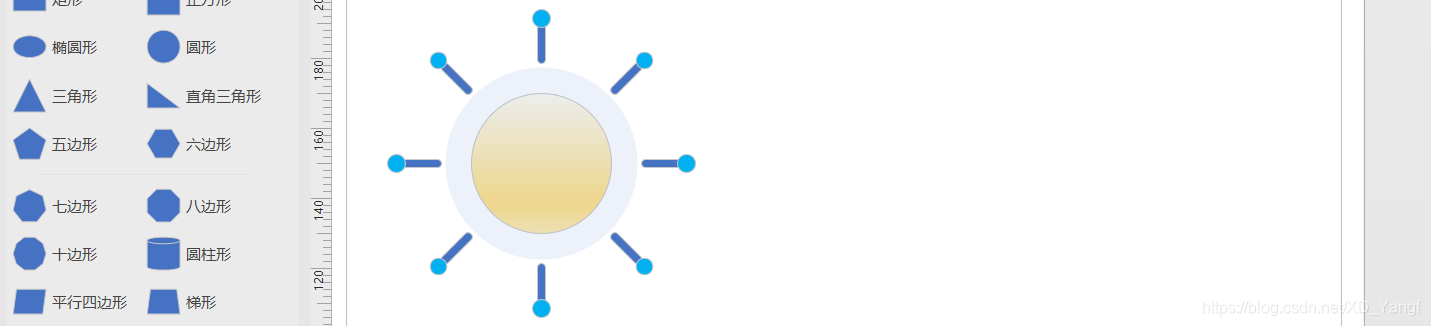

       继续，可以选择最后的复制旋转后，总共有八个NH2离子棒，如下图所示。

       6）添加FA叶酸。

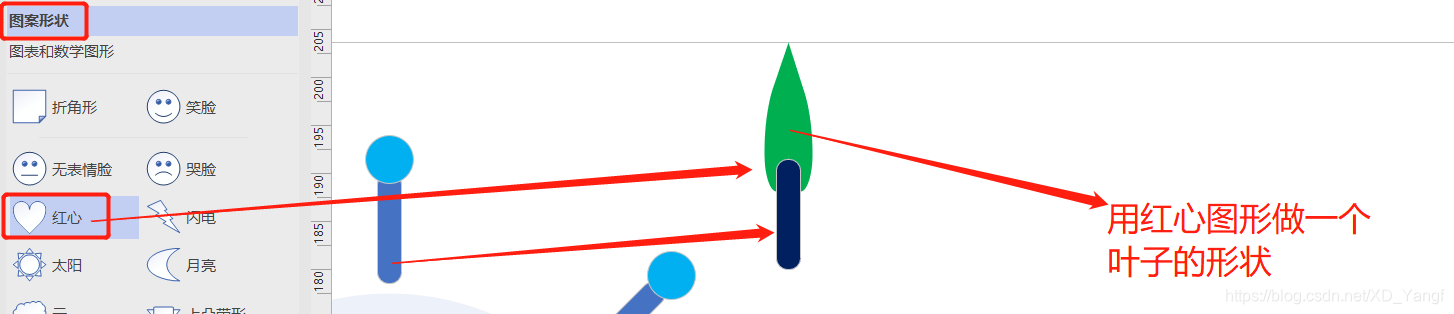

       在图案形状库中，找到红心，调整其尺寸，做成一个叶子形状，然后与圆角矩形组合。

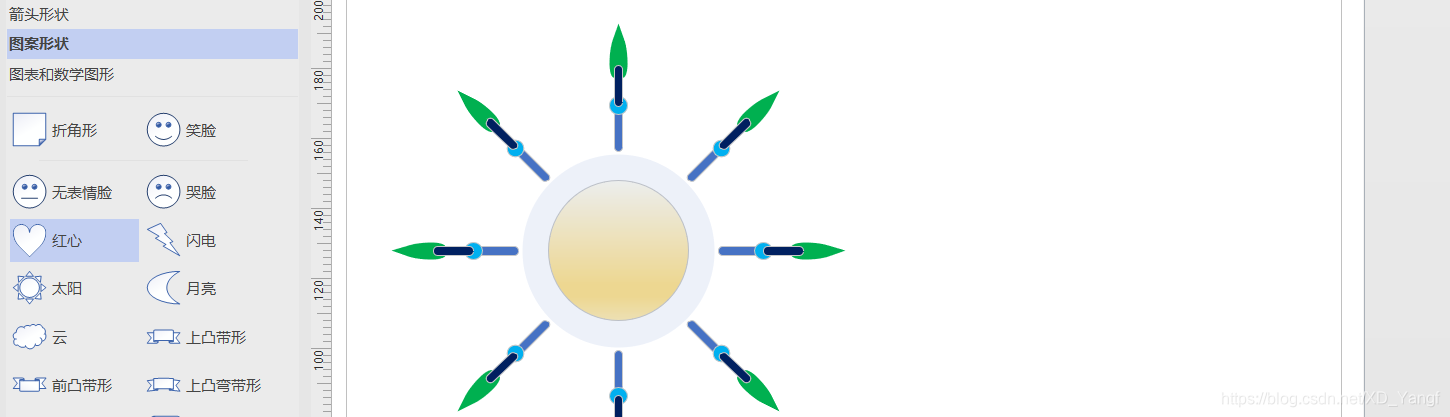

       用和上一步同样的方法，将FA叶酸图形也复制并旋转，最后排列在八个方向上。

       当然，这一步可以和上一步一起完成更为方便，即将NH2和FA再组合在一起并进行复制和旋转。

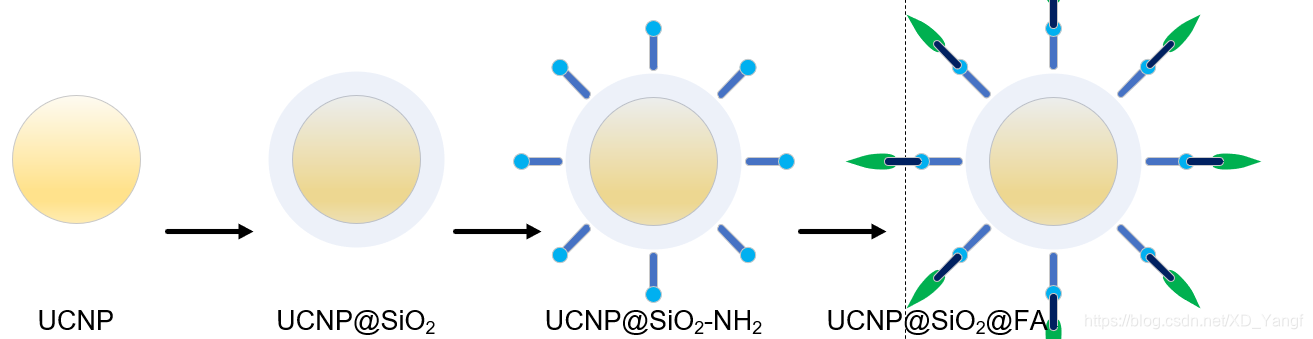

       7）整合流程图。



二、UCNP@Au@FA的绘制

       1）α晶型的UCNP。

       2）添加金纳米粒子。

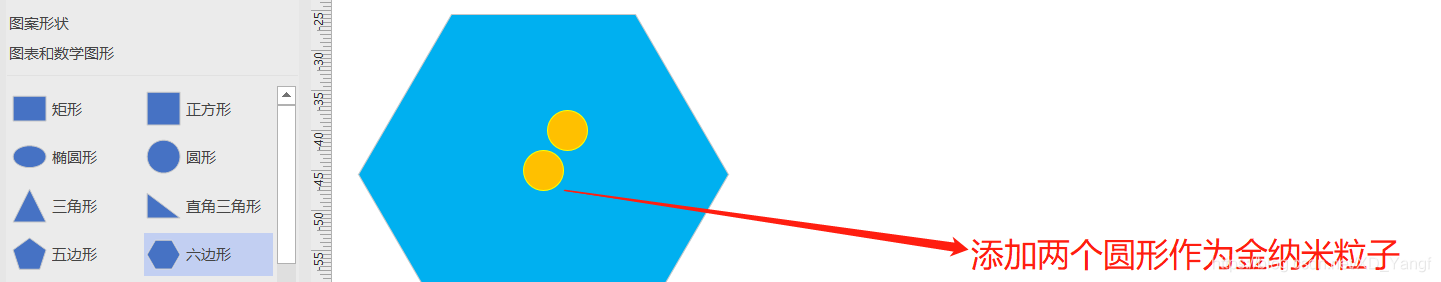

       添加两个金纳米粒子，其中一个位于六边形的中心。

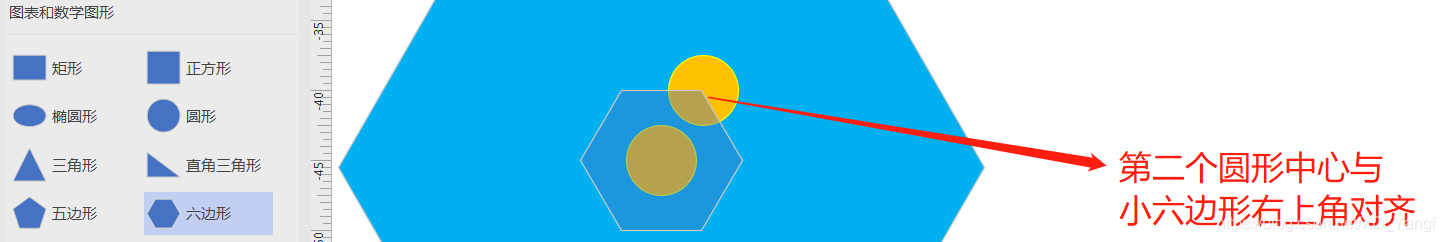

       再创建一个小六边形，放置于大六边形的中心，同时增加其透明度，并将另外一个圆形移动至小六边形的右上角，使圆心与此角对齐。

       3）使用排列形状。

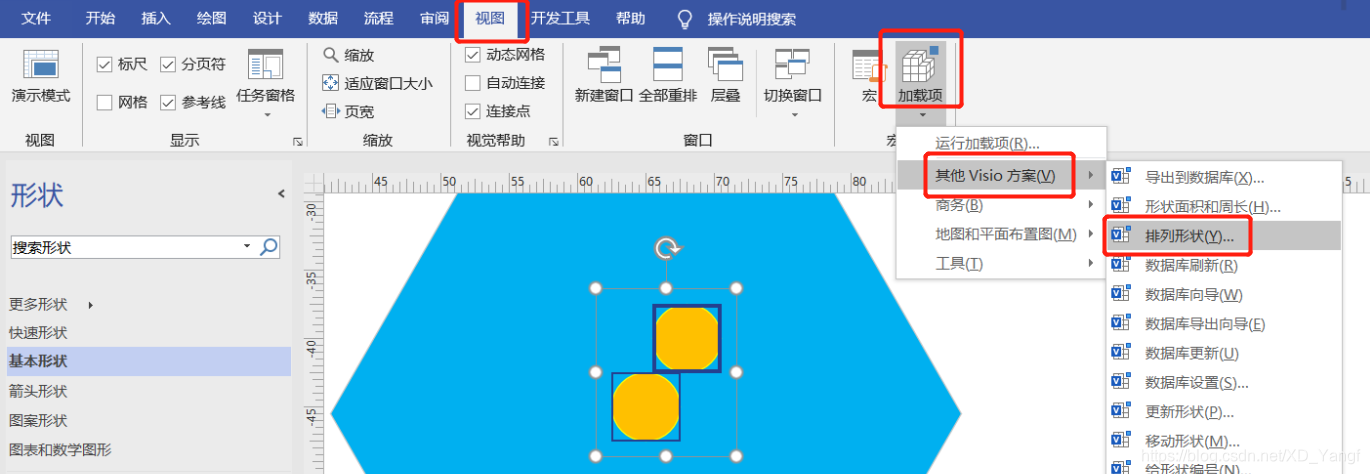

       此时，可将上一步中的小六边形删掉，然后同时选中两个圆形。接着，选择视图菜单，并点击加载项——》其他Visio方案——》排列形状，以打开排列形状面板。

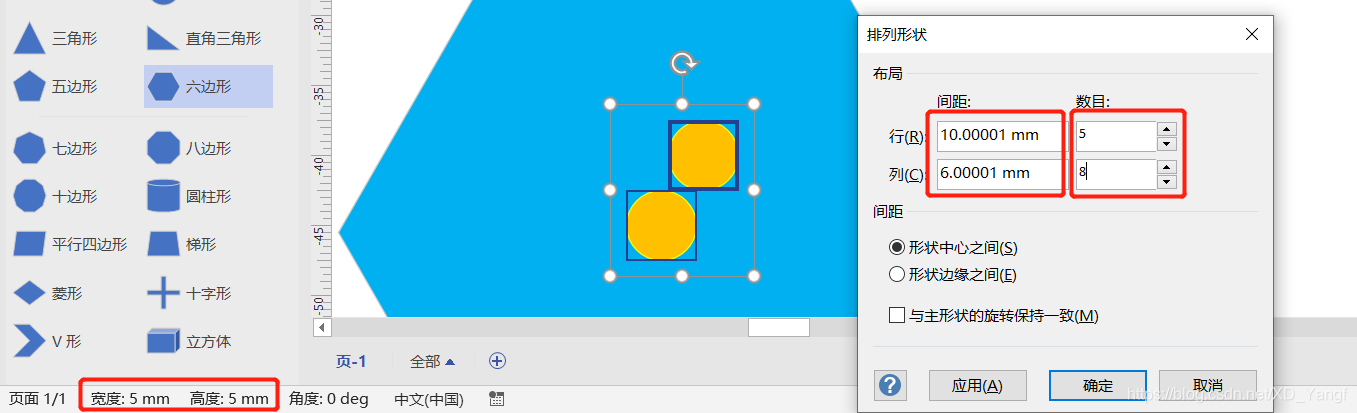

       调整行列间距至合适的值（这需要大家根据结果多次调整，方可知道合适的行列间距），比如，我这里的圆形参数为5 mm* 5 mm，则行列间距可分别设为10和6 mm。而排列的数目，大家也可根据具体情况调节。

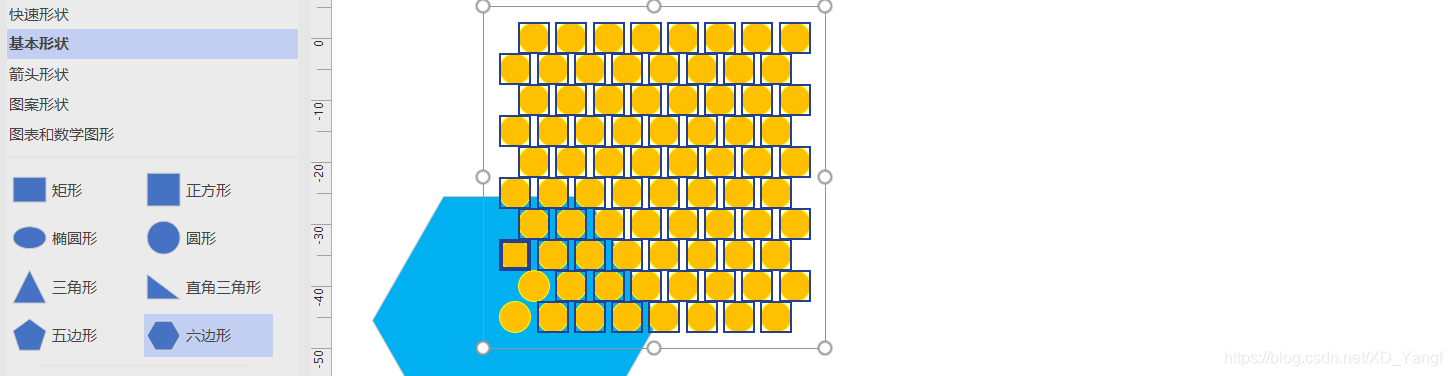

       确定之后，如下图所示，原先的两个圆形已经被复制了5*8组。

       4）调节UCNP和Au的相对位置。

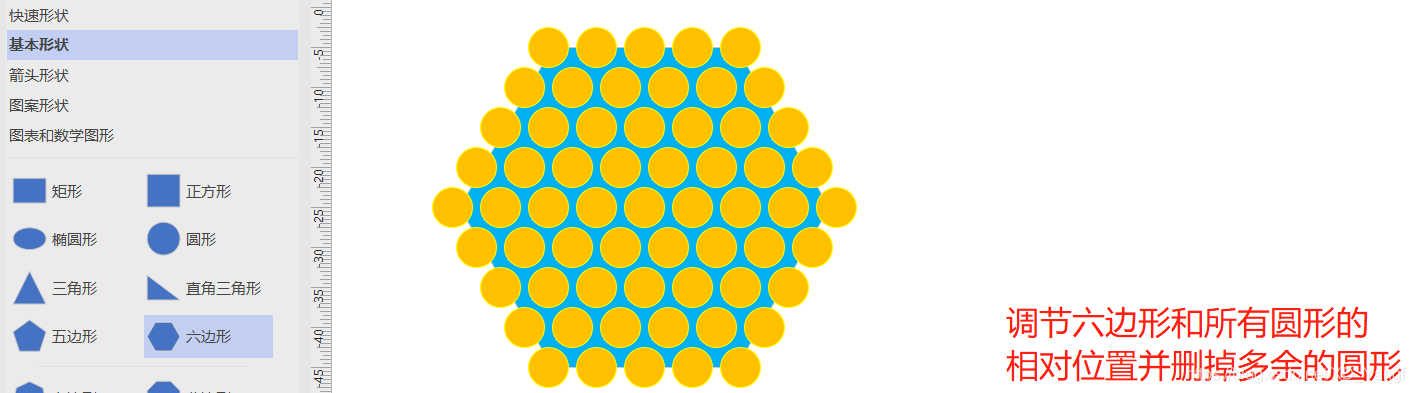

       调节图形的相对位置，并删掉多余的圆形。

       5）绘制PEG。

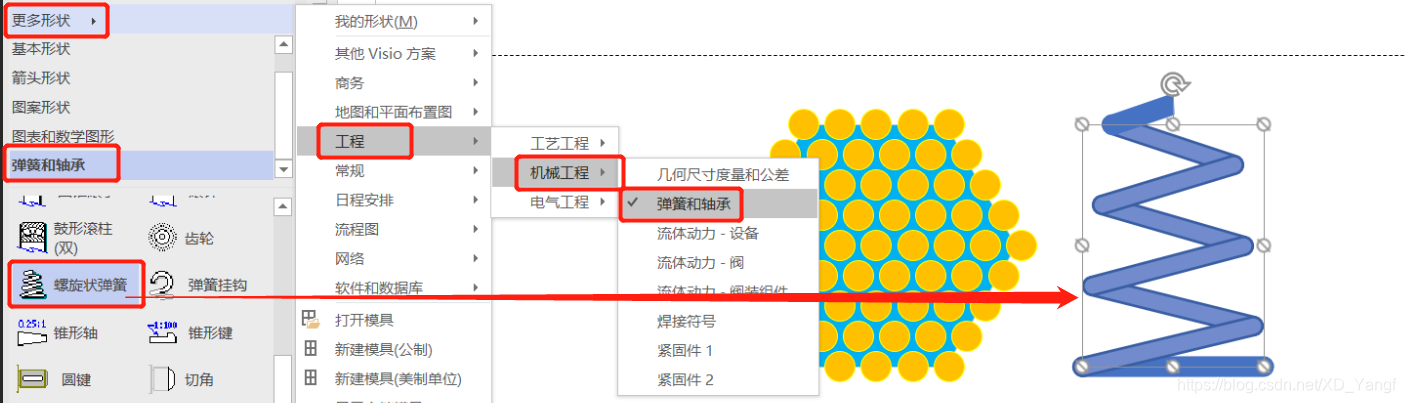

       我们准备用弹簧这样的螺旋结构绘制PEG。先点击更多形状——》工程——》机械工程——》弹簧和轴承，以打开弹簧和轴承图库。接着，创建一个螺旋状弹簧。

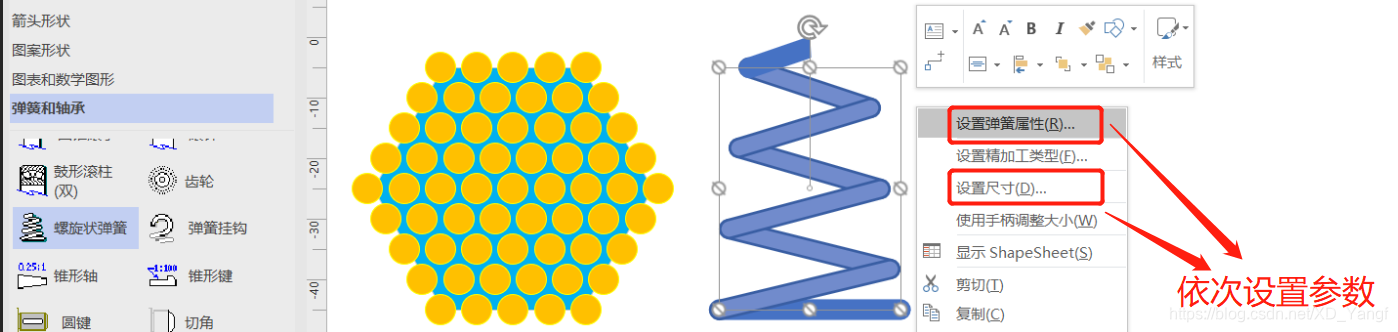

       接下来，准备设置弹簧的相关参数。先右键点击设置弹簧属性。

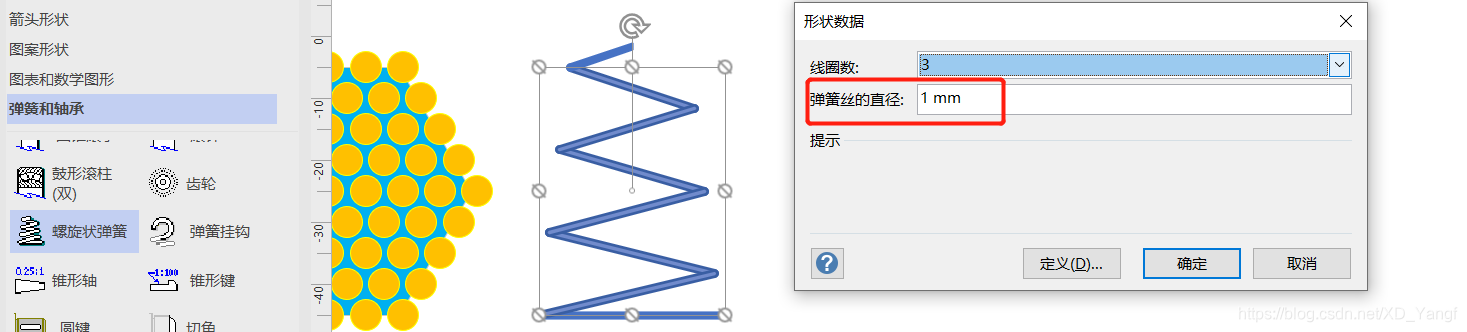

       将弹簧丝的直径改为1 mm。

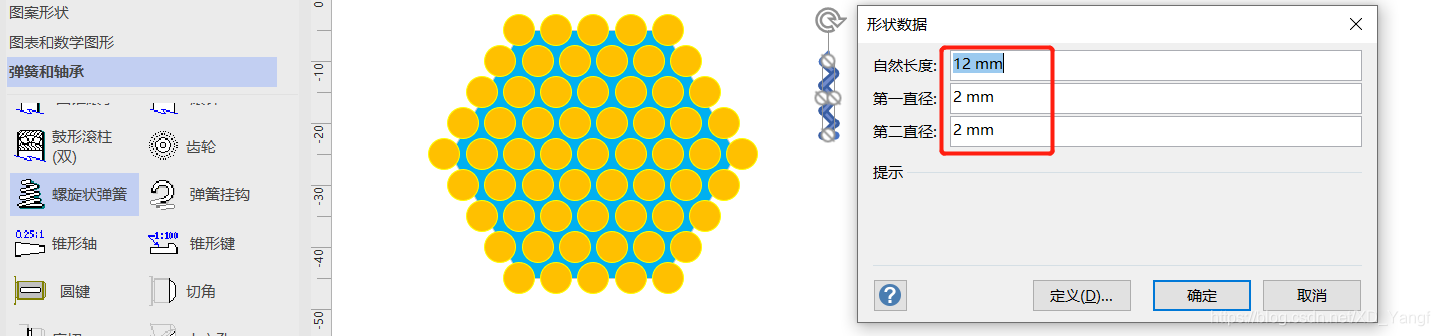

       然后右键点击设置尺寸，将弹簧的自然长度、第一直径、第二直径分别设置为10、2、2 mm。

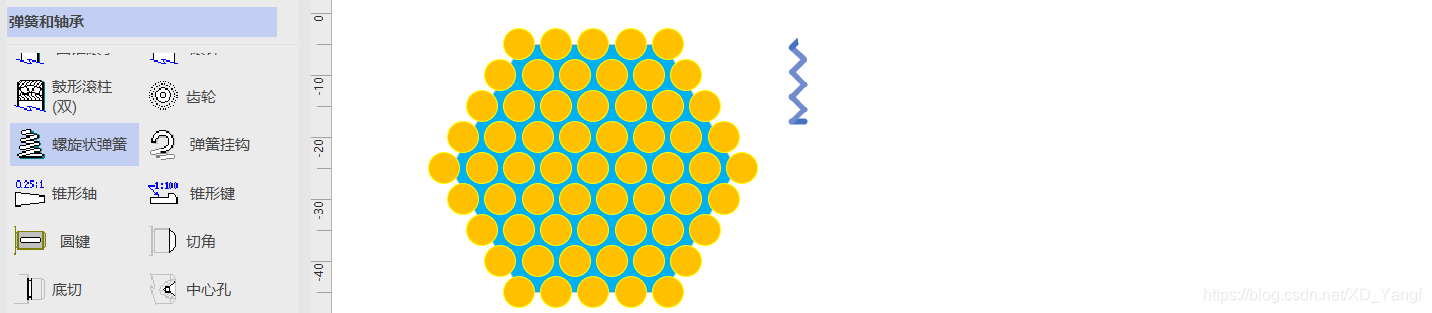

       最后，可以去掉弹簧的线条颜色。

       6）PEG的复制旋转。

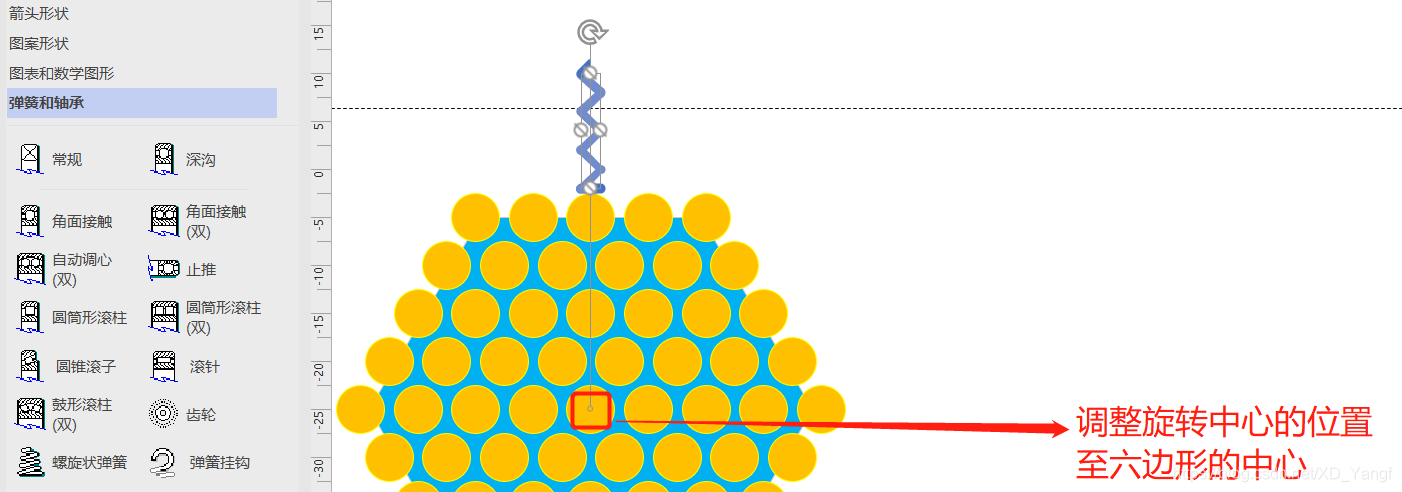

       将PEG移动到合适位置，并将其旋转中心调整到六边形中心。

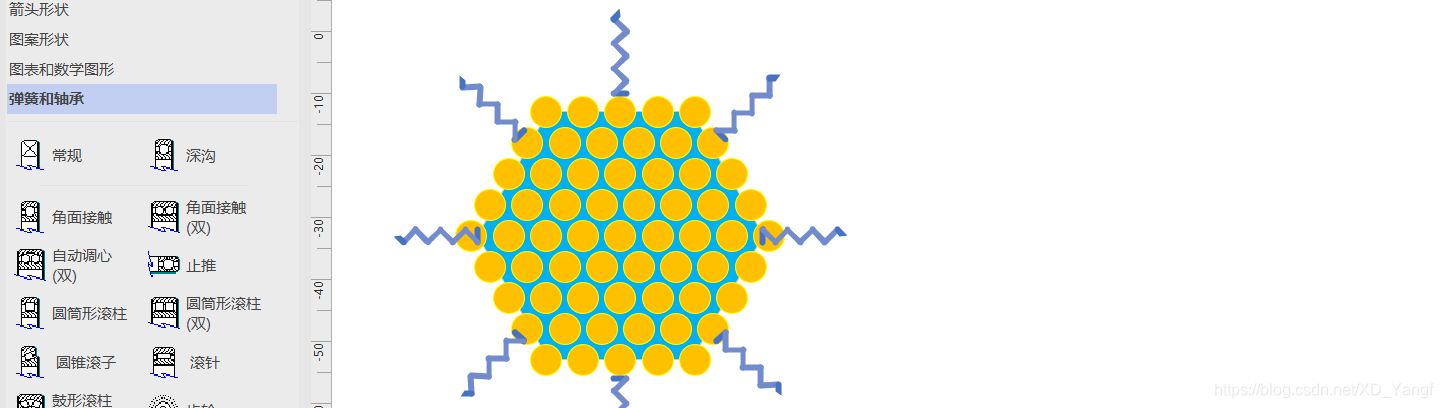

       复制旋转之后，如下图所示。

       7）绘制FA。

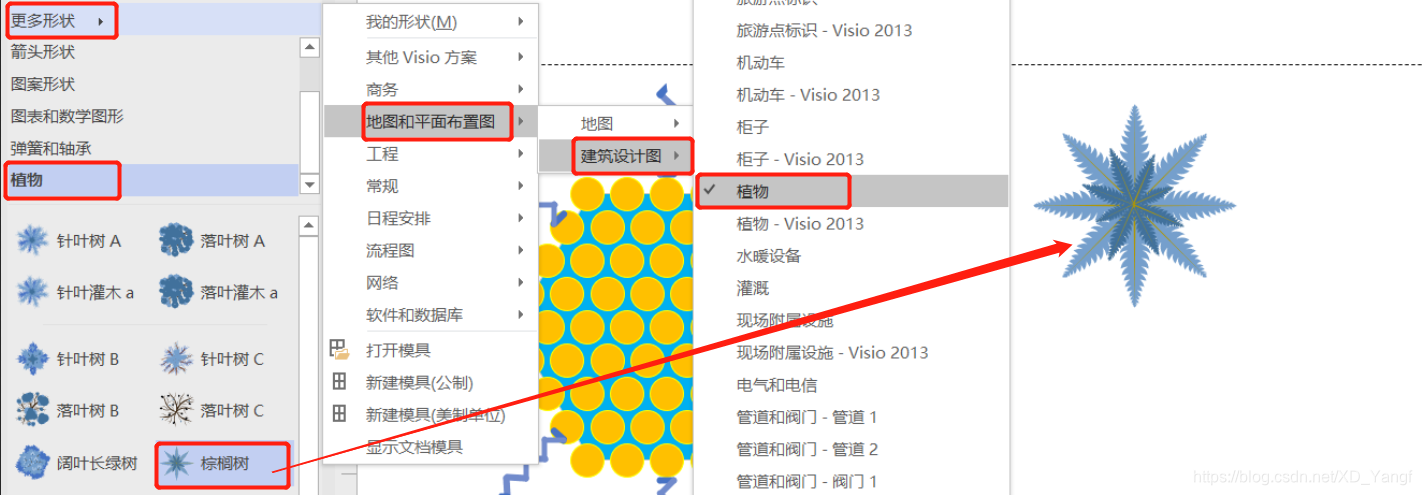

       这次我们找个新的图形，来绘制FA叶酸。点击更多形状——》地图和平面布置图——》建筑设计图——》植物，以打开植物图库，并从中创建一个棕榈树。

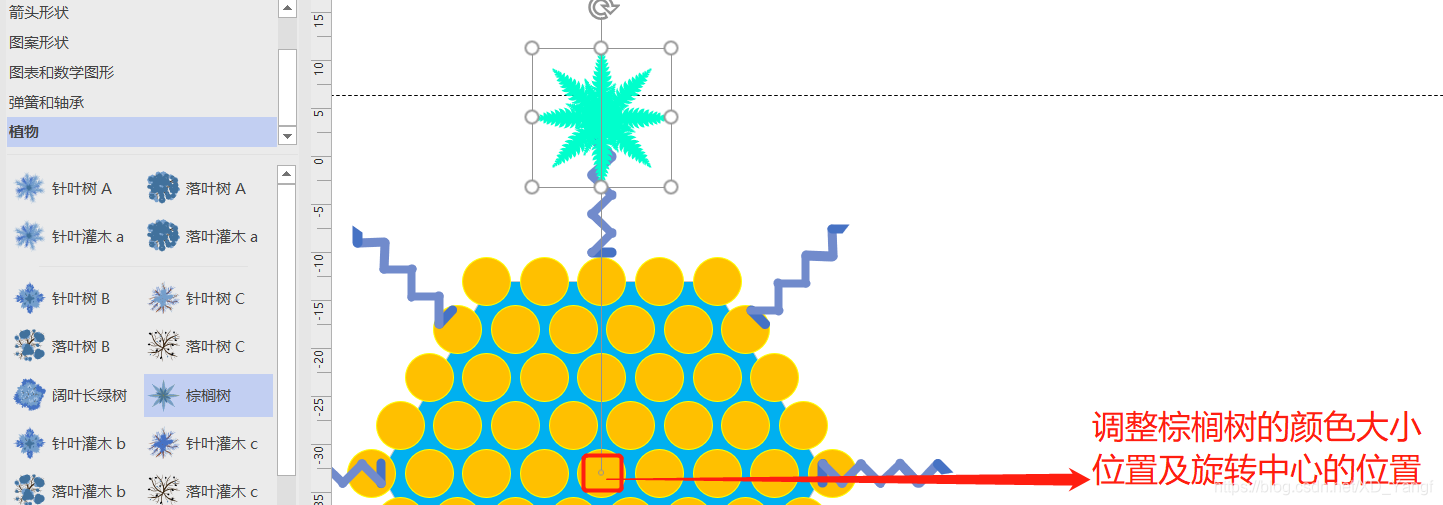

       改变棕榈树图形的颜色，并调节其位置和旋转中心位置。

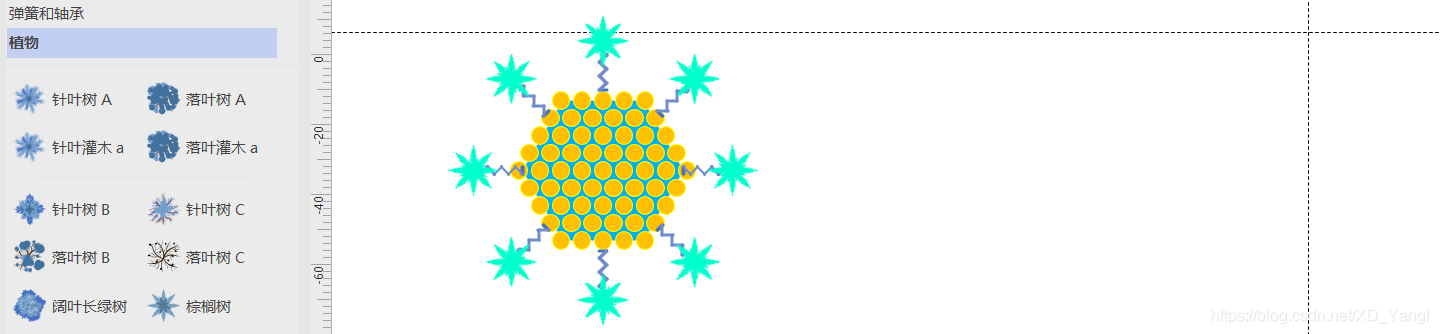

       和之前一样，继续复制并旋转FA。

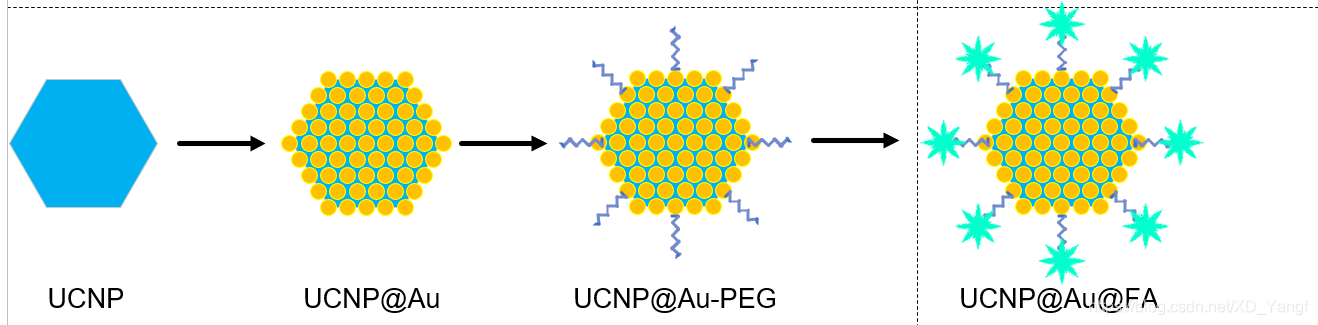

       8）整合流程图。





三、总结

       回顾，此篇我们使用到的功能有：使用预设的渐变填充、增加透明度、调节旋转中心、参数设置调整旋转角度、使用图案形状库中的红心绘制叶酸、使用排列形状绘制六方排列的金颗粒、使用弹簧和轴承中的螺旋状弹簧绘制叶酸、调整弹簧的参数、使用植物库中的棕榈树绘制叶酸。
