【无机纳米材料科研制图——Visio 0309】使用任意多边形工具描边出小鼠简图

       此篇，我们来分享使用Visio的任意多边形工具绘制小白鼠简图。



一、使用任意多边形描边

       1）选择任意多边形。

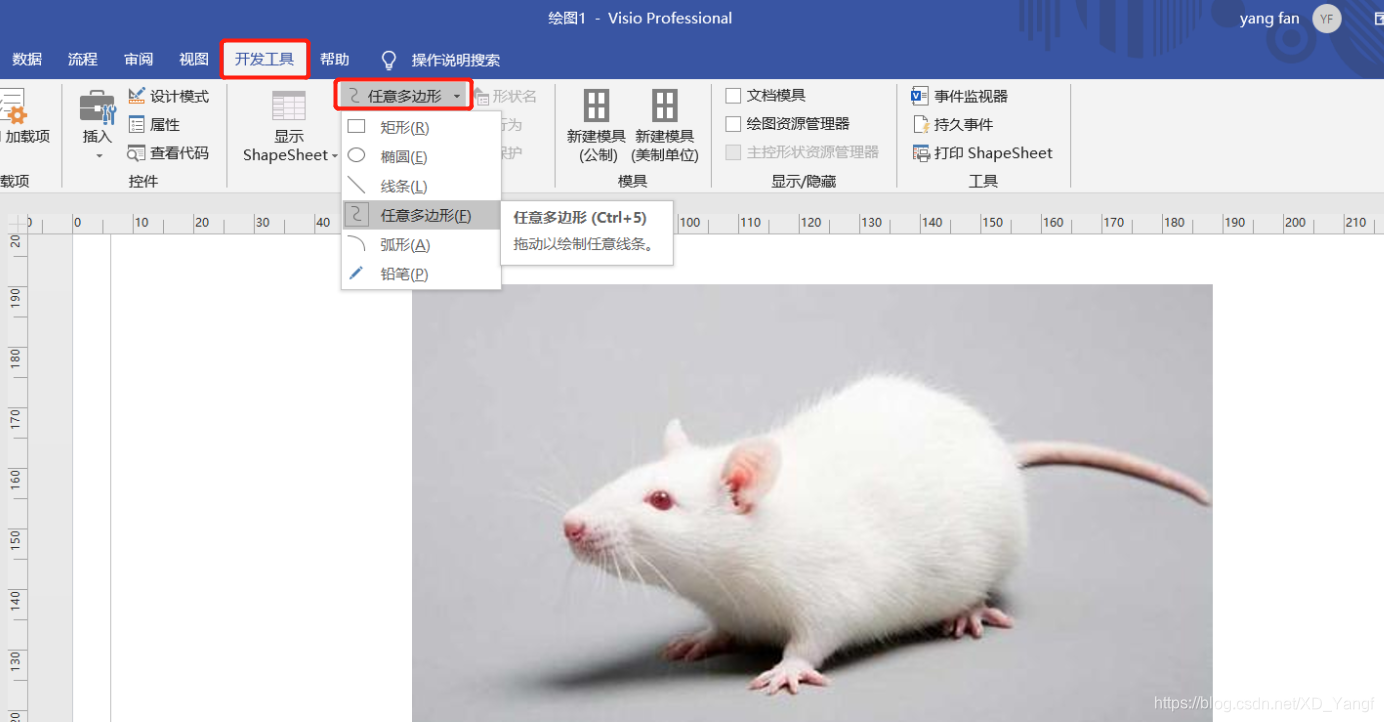

       首先，我们此篇的目的是临摹一只小白鼠，因此，需要先向画板中复制一个实体小白鼠的图片。接着，转到开发工具，并选择任意多边形工具。

       2）开始描边。

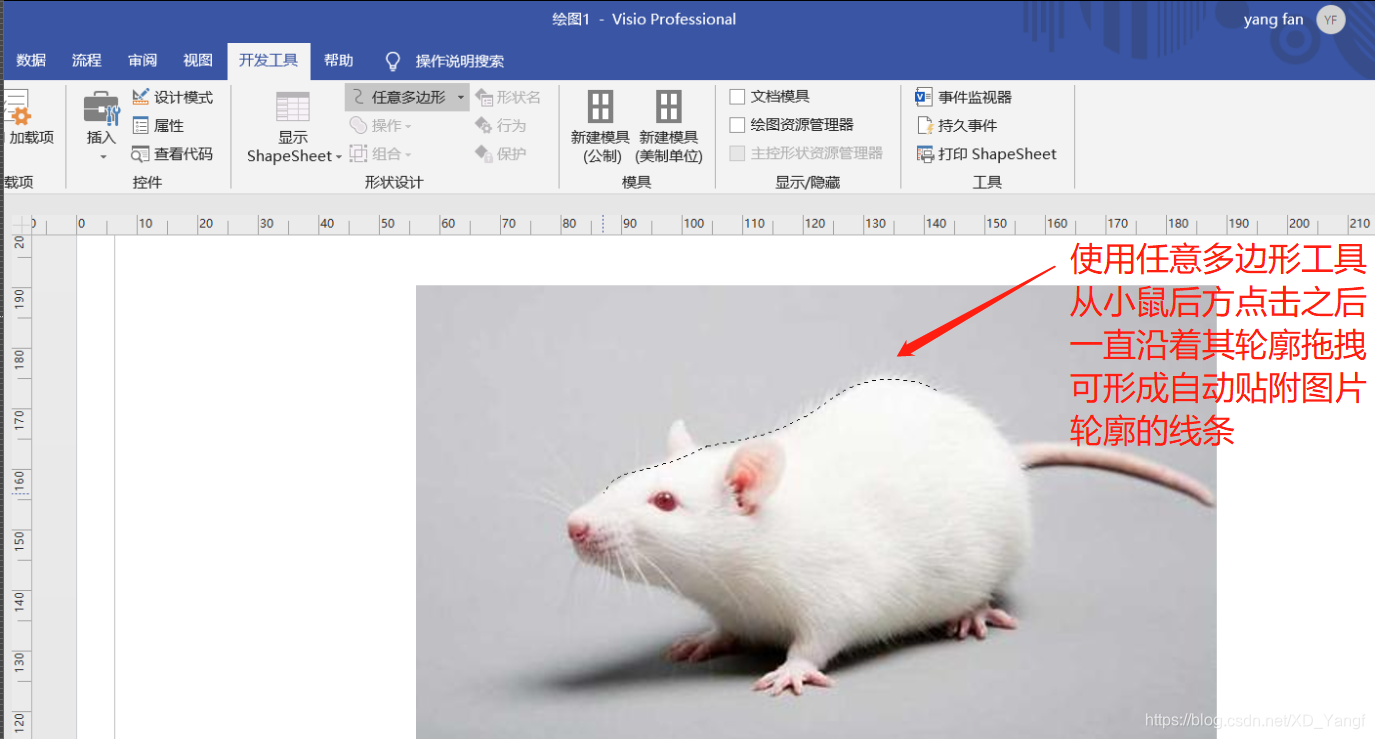

       我们从小鼠的后方开始，使用任意多边形点击小鼠背部后方之后，并一直沿着小鼠轮廓拖拽鼠标，即可形成一个与小鼠轮廓非常贴合的曲线。这里看似是和PS中的磁性索套工具有所类似，但根据我们的判断，其实这样描边并没有对轮廓的磁性吸附作用。Visio中的任意多边形线条，完全是根据鼠标的移动轨迹而形成的圆润曲线的。

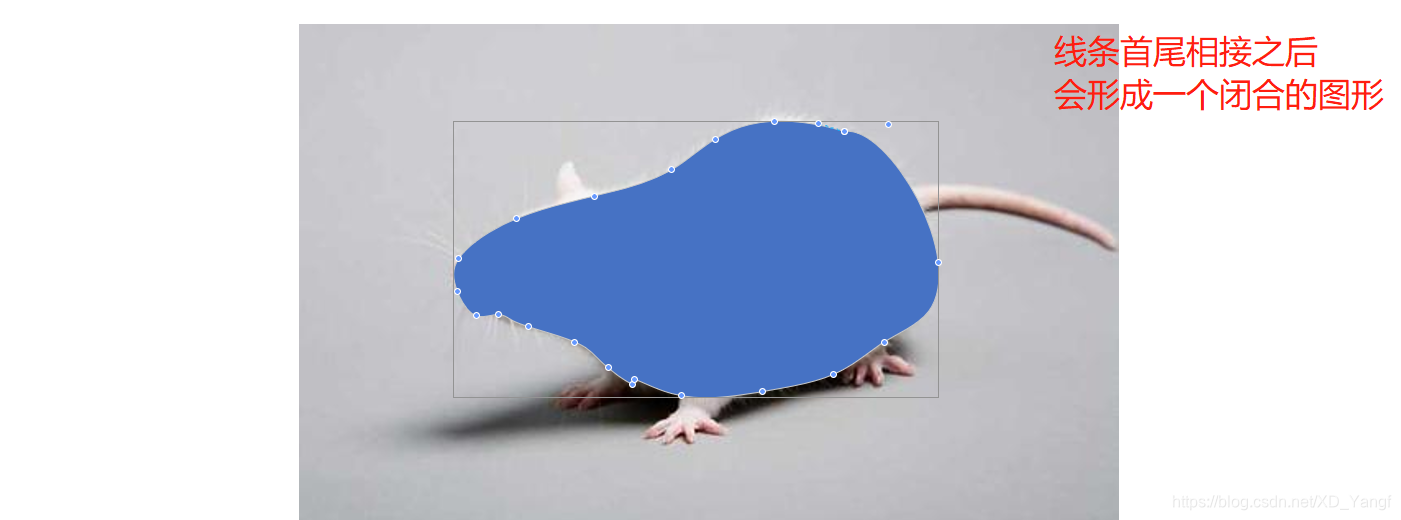

       围绕一圈之后，线条首位相接，即可形成一个闭合的图形。

       3）增加图形的透明度并进行轮廓的微调。

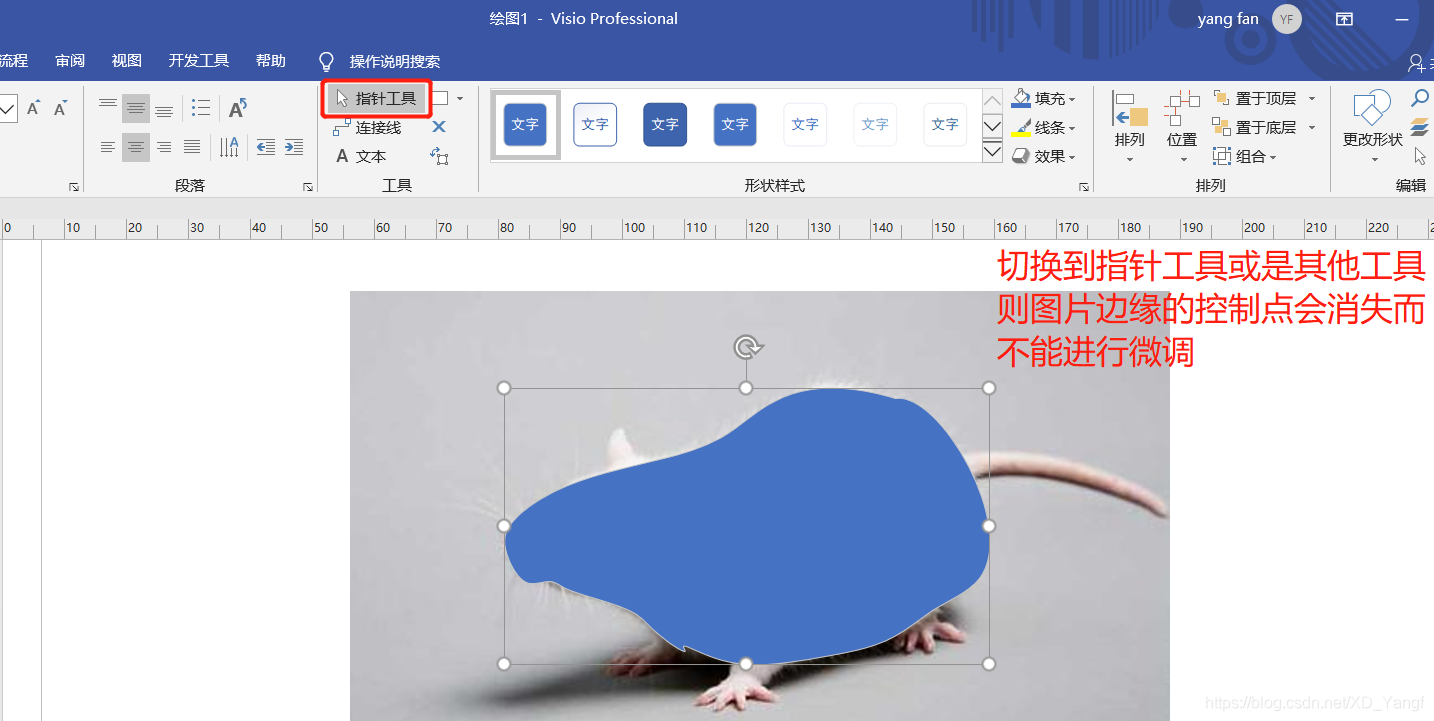

       如果不小心切换到了指针工具或是其他工具，则会发现刚才图形边缘的控制点都消失了，图片因而不能进行微调了。

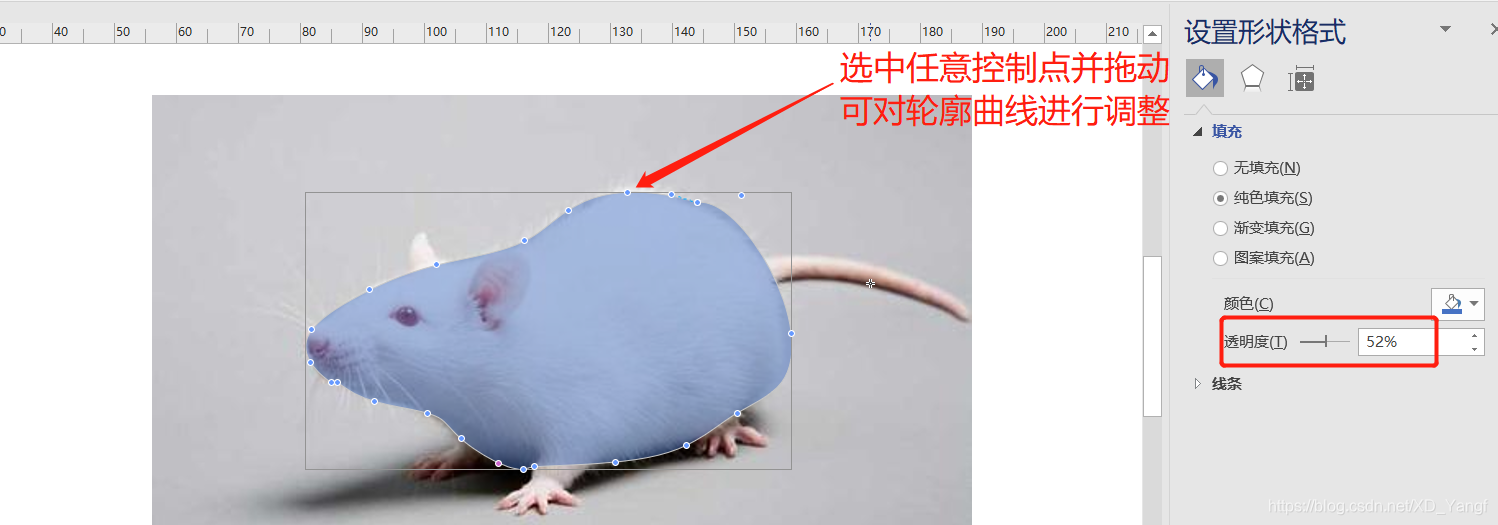

       其实没有关系，再选回任意多边形工具，就会发现图形边缘又重新出现了控制点，此时我们拖动这些控制点，即可进行微调。同时，在微调之前，可以给图形增加些透明度，以方便我们对图形的轮廓进行微调。

       如下图所示，给图形增加了透明度之后，调整控制点会比较容易判断曲线变化后和原图的接近度。

       4）增加控制点。

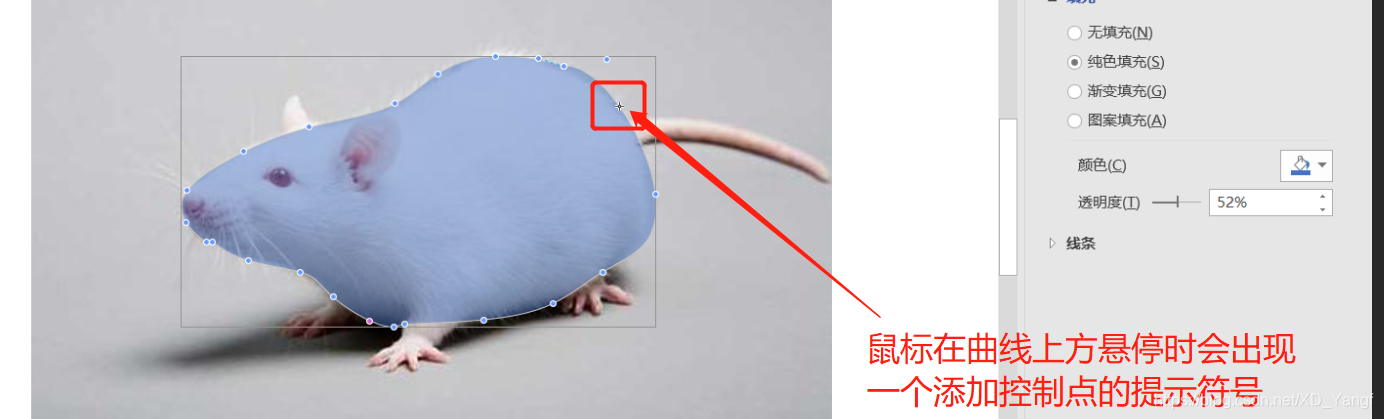

       另外，鼠标悬停在曲线上时，会出现一个添加控制点的提示符号。

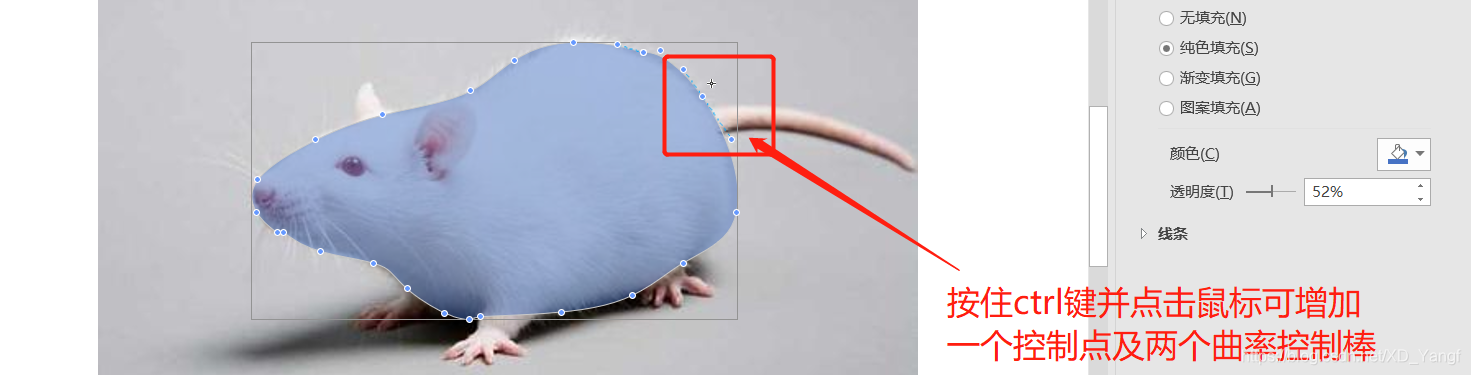

       此时，按住ctrl键并点击鼠标，即可在当前位置增加一个控制点和两个曲率控制棒。这样，即可对控制点较少的位置增加控制点，以实现更细微的调整。

       5）调整图形填充和描边颜色。

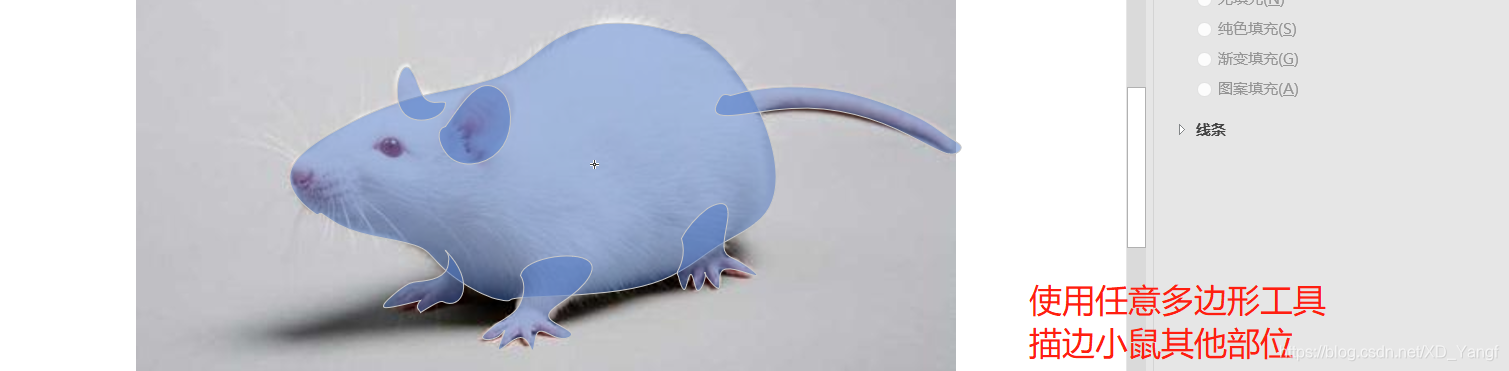

       如下图所示，我们已使用任意多边形工具将小鼠其他部位都描边完成。

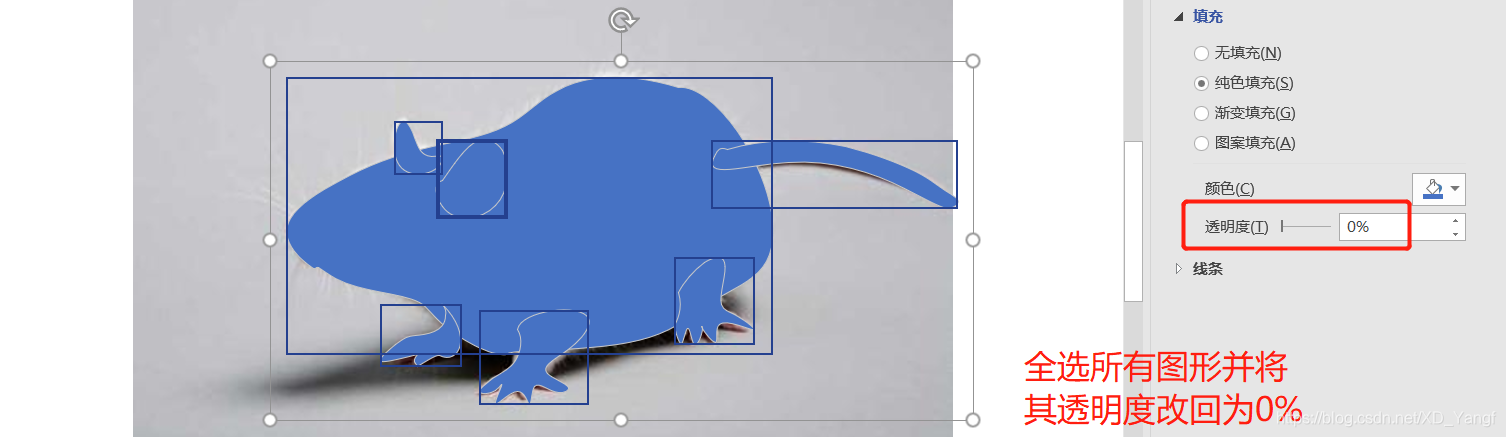

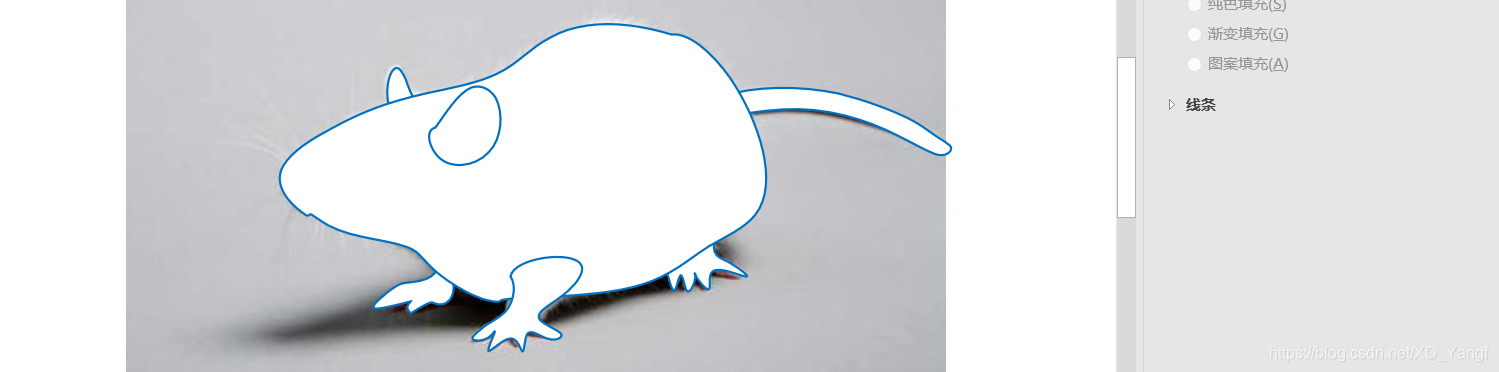

       接着，可全选全部图形，并将这些图形的透明度暂时统一改回为0%。

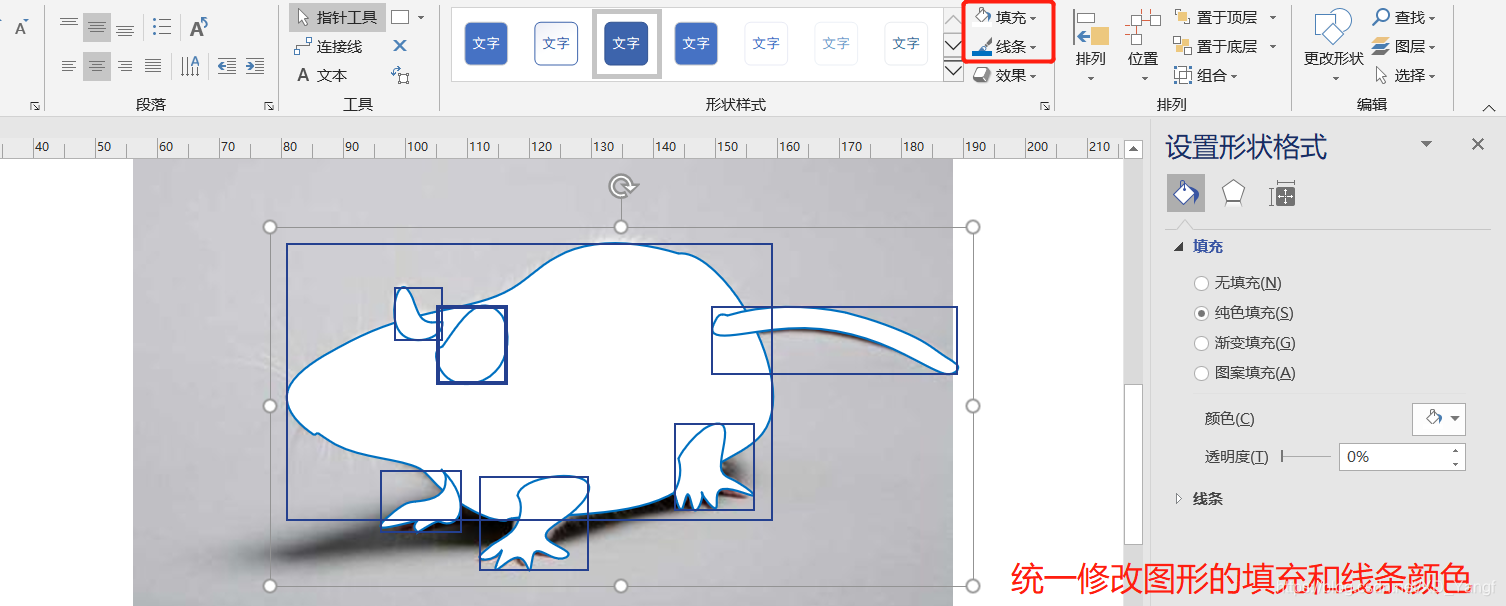

       再接着，可以统一修改所有图形的填充和线条颜色。

       6）调整图形的层级关系。

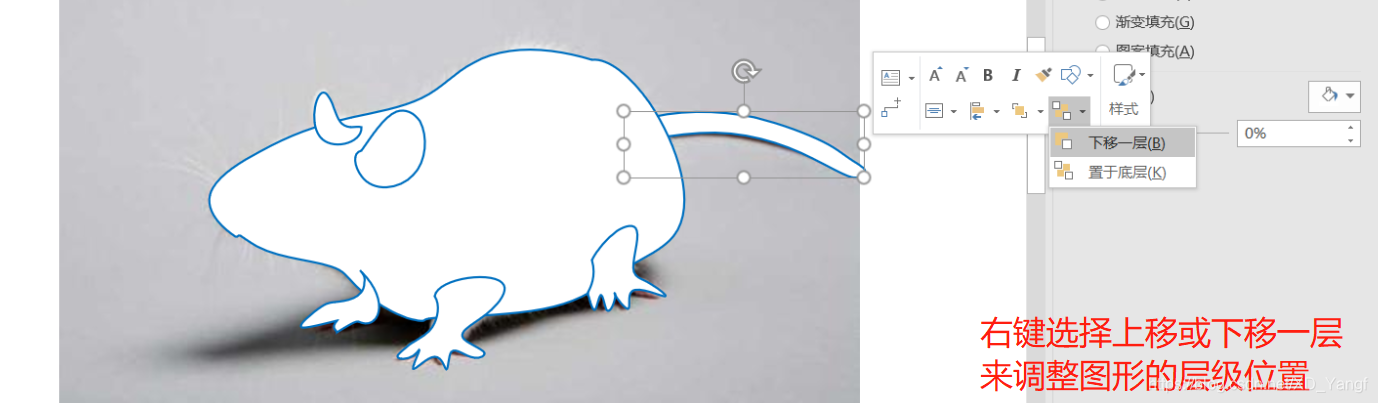

       选择单个图形，并右键点击选择上移或下移一层，来调整该图形的图层位置。

       调整完之后，如下图所示，图形部件的整体布局将更为好看些。

       7）继续描边其他细节。

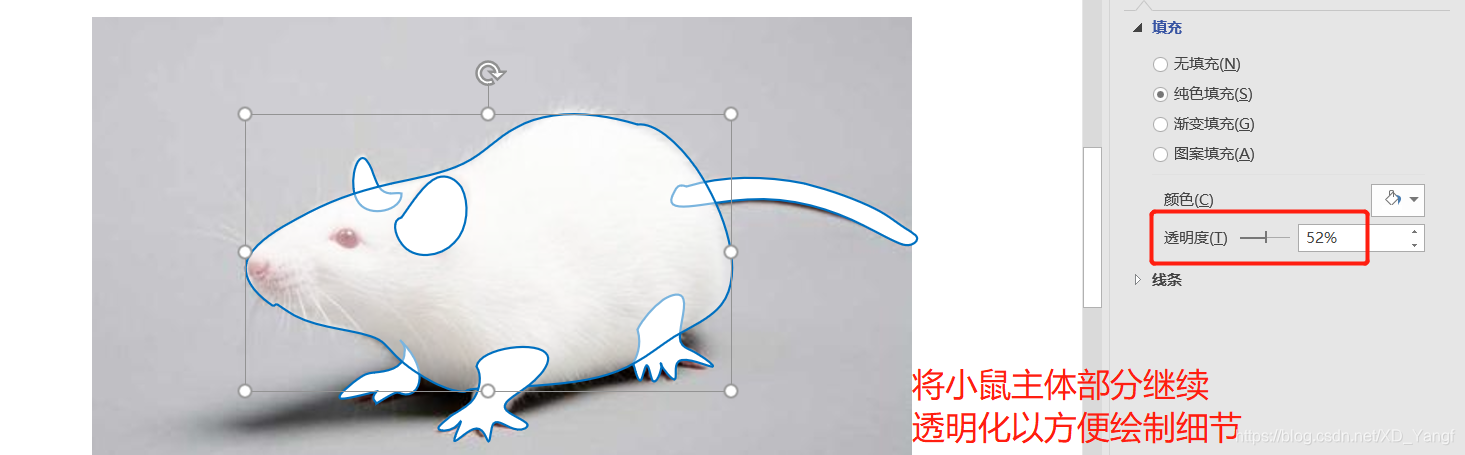

       在描绘小鼠眼睛等其他部位前，我们继续将图形的主体部分透明化。

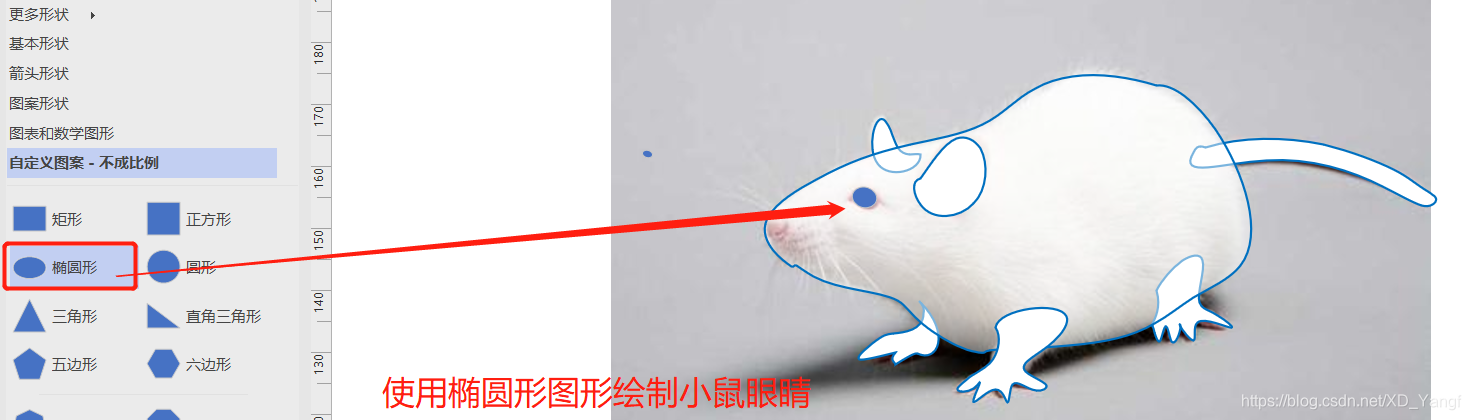

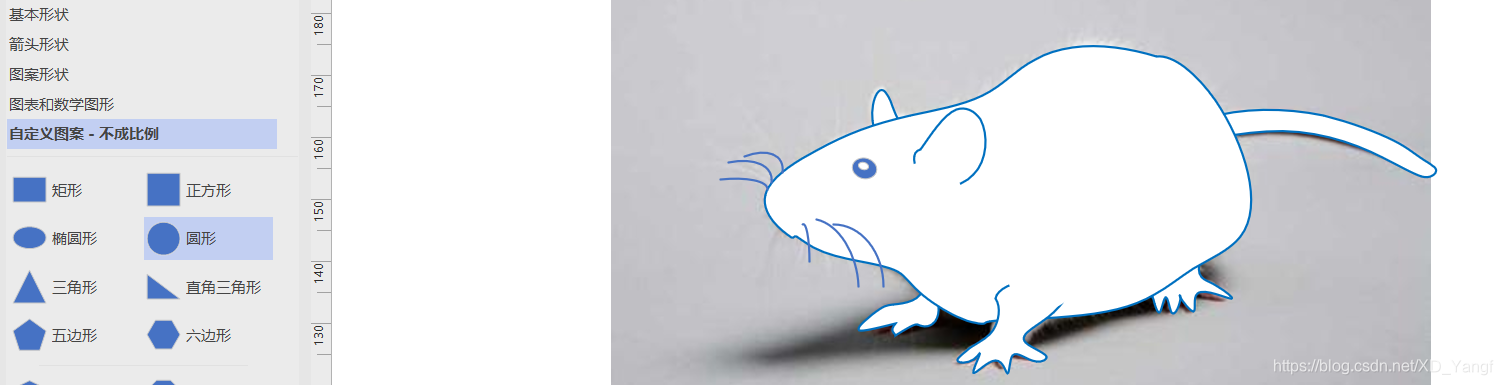

       使用椭圆形图形给小鼠填上眼睛。

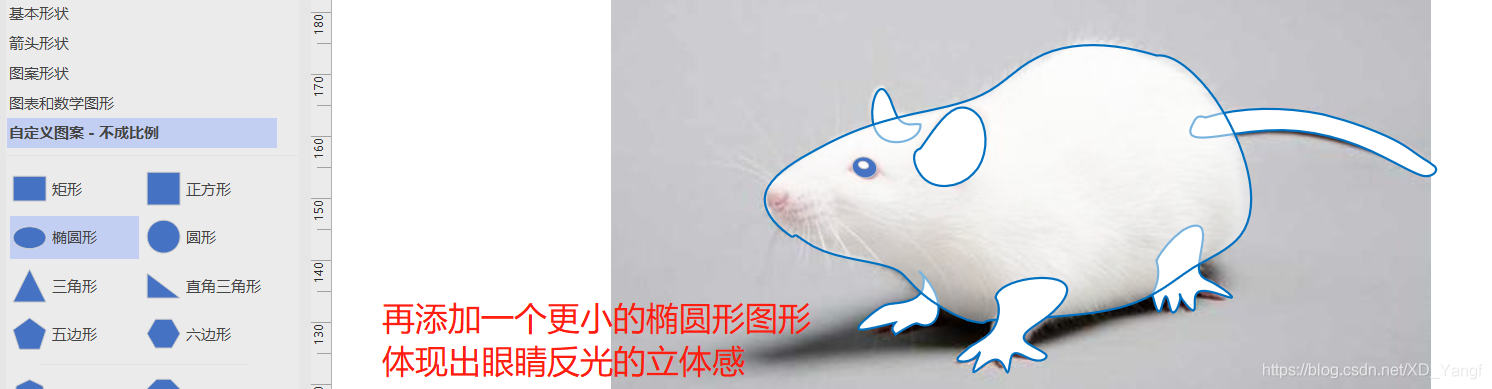

       继续添加一个白色的椭圆形图形，给小鼠的眼睛增加反光立体感。

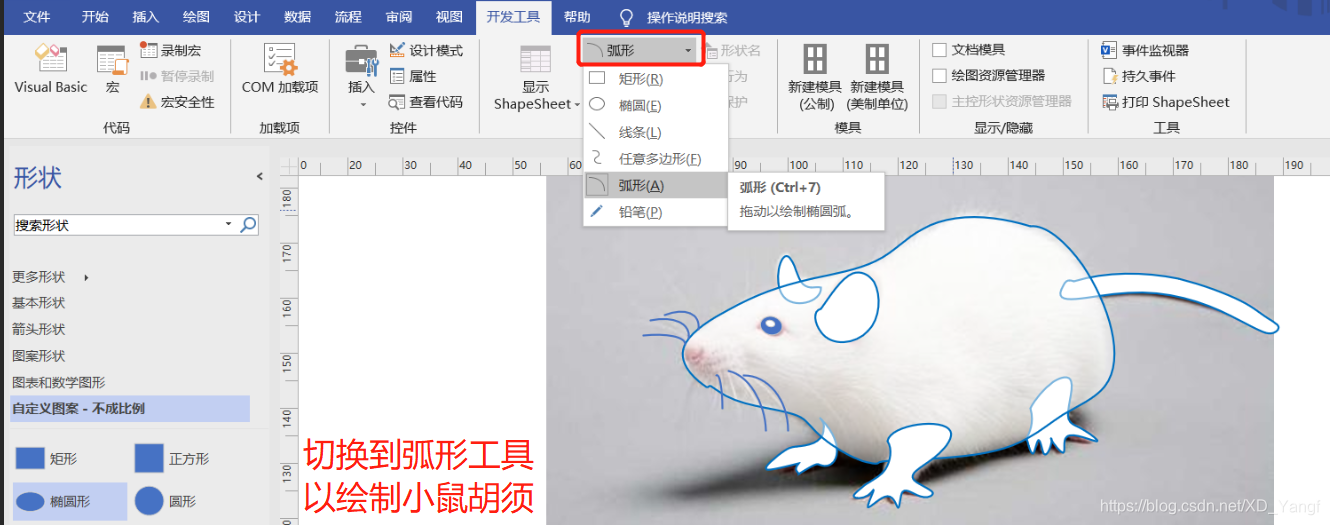

       接着，使用开发工具中的弧形工具，以绘制小鼠的胡须。

       8）掩盖部分线条。

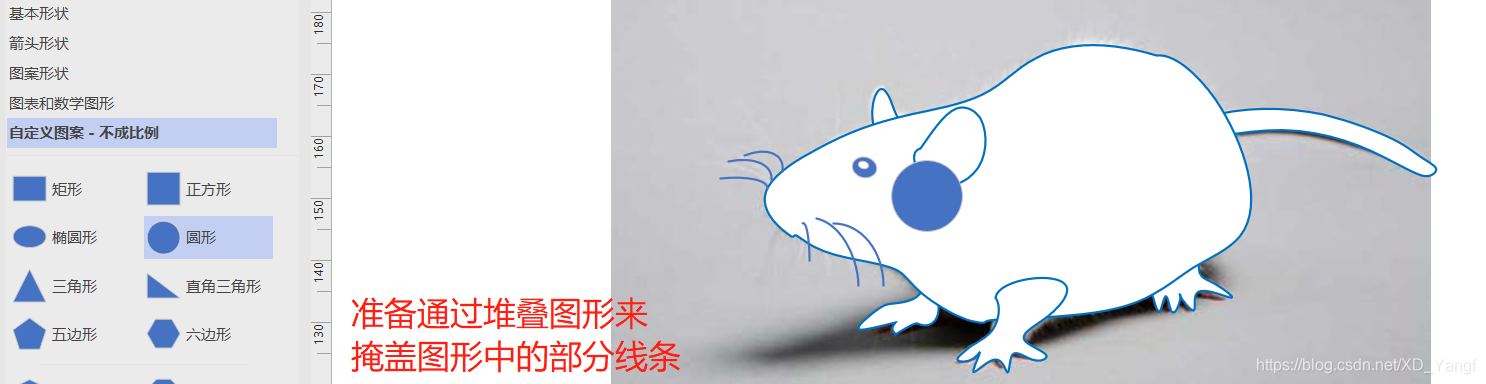

       这一步，我们准备掩盖掉图形中某些不需要的线条。首先，将小鼠主体部分的透明度再调整为0%。接着，拖出一个圆形，准备遮挡住小鼠耳朵衔接头部部分的线条。

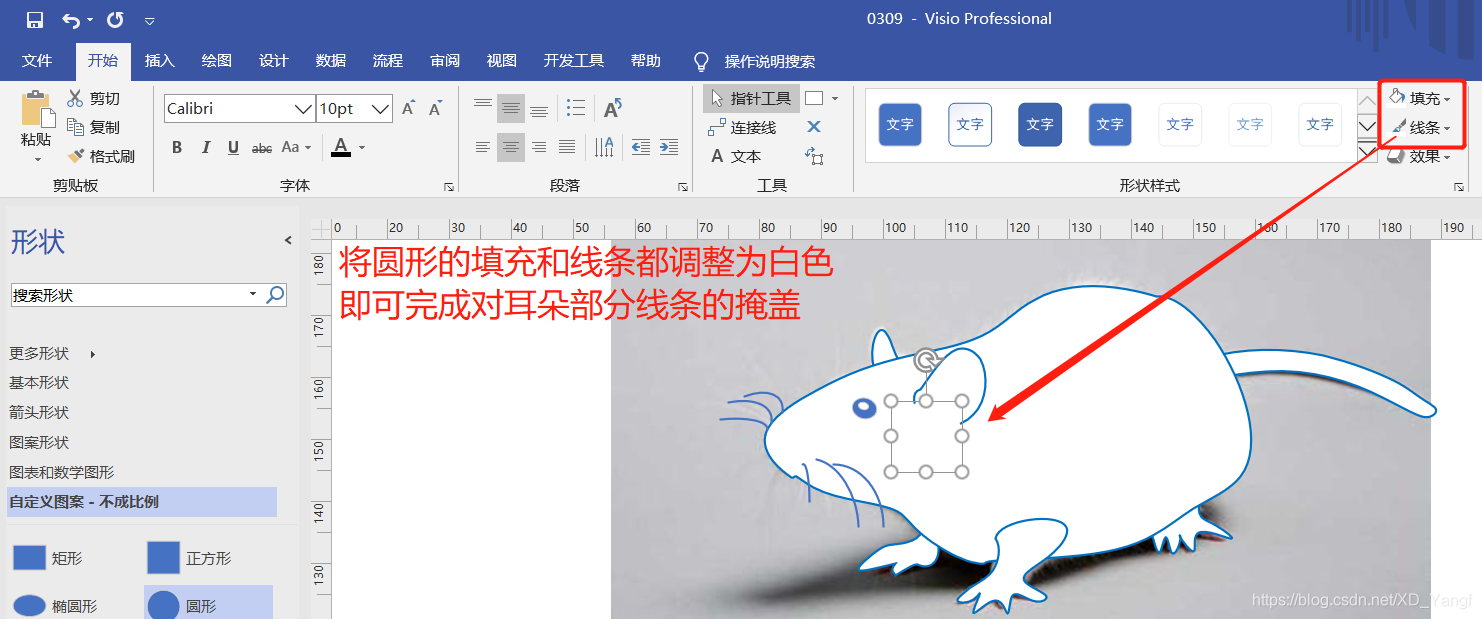

       接着，将圆形的填充和线条都调整为白色，即可完成对小鼠耳朵部分线条的掩盖。

       同理，以同样的方式，可将前腿部分线条也掩盖。

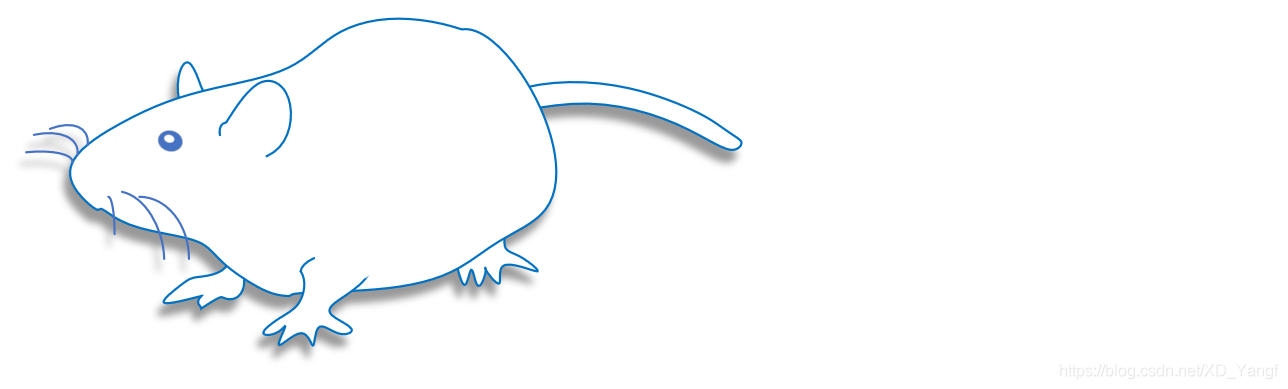

       9）添加阴影。

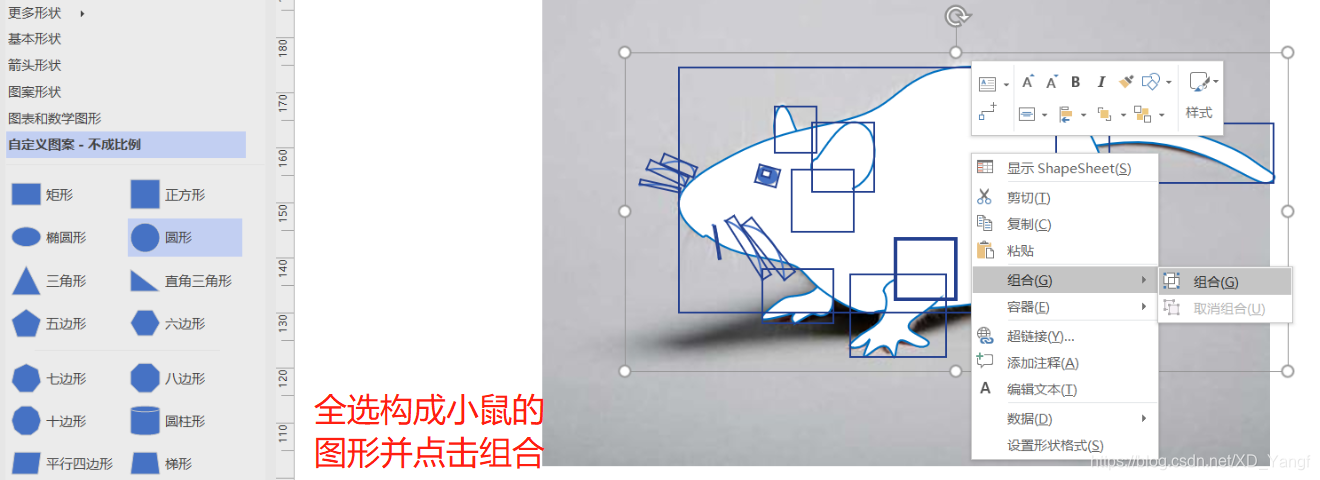

       接下来，我们准备给小鼠添加阴影效果。在这之前，需要先将小鼠的所有图形部分组合在一起才行。

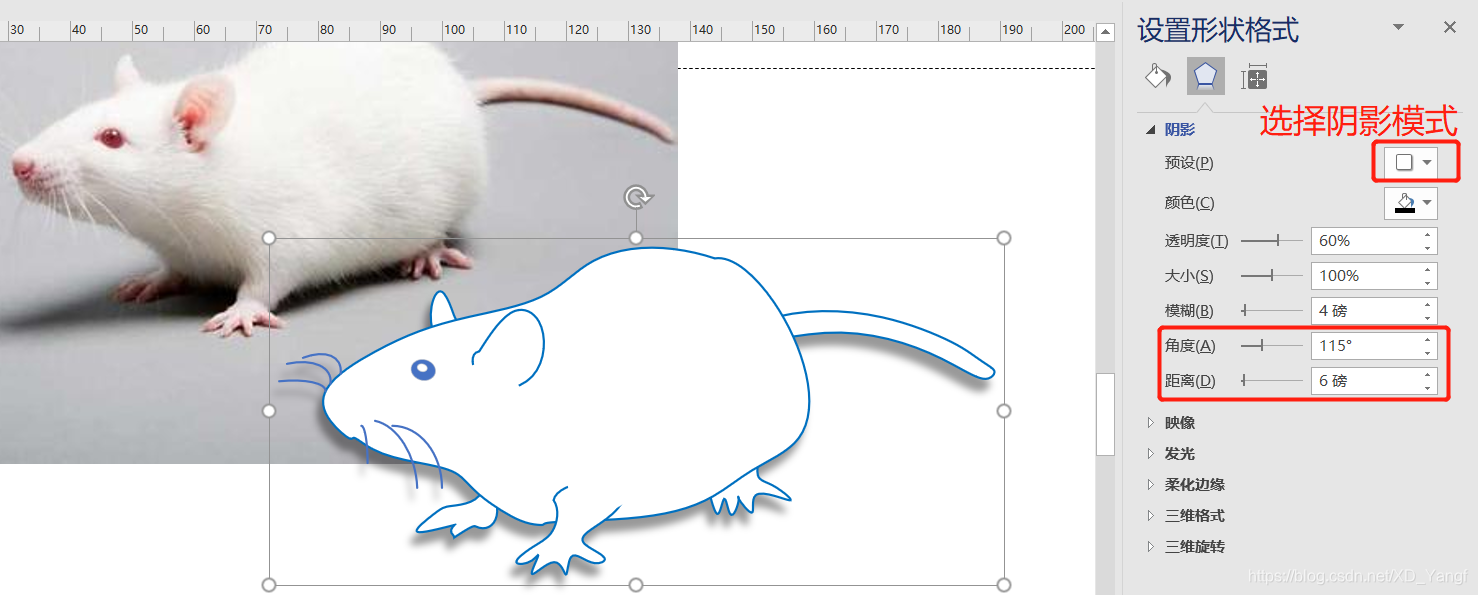

       接着，在设置形状格式中，选择效果分页，并从阴影预设中选择一种阴影模式以添加阴影效果（这里我选择了偏移：左下的模式）。如下图所示，在细节方面，可以根据需求自主调节一些参数，我这里只调节了阴影的角度和距离。



二、总结

       回顾，此篇我们使用到的功能有：使用任意多边形工具进行描边、微调任意多边形绘制出的图形轮廓、使用任意多边形给图形轮廓增加控制点、调整图形的层级关系、给图形添加阴影。
