【无机纳米材料科研制图——Photoshop 0402】PS使用选框工具修改图片/图层

       此篇，我们来分享使用PS的选框修改图片。



一、栅格化图形。

       1）同时选中两个图层。

       首先，回到上一篇中图片相互遮挡的状态。在上一篇中，我们通过调整图层的上下位置，避免了遮挡的情况，但有时候只通过调整图层的上下位置，也不足以解决问题。

       现在，我们打算通过将图层中图片的多余白边修剪掉，来消除图片间的相互遮挡。

       首先，我们需要对下方两个图层进行栅格化，栅格化的目的是为了能让图形被修剪（如果不对置入的图片栅格化，那么仍可以对其进行缩放、旋转、扭曲等操作，但是不能对其修剪）。

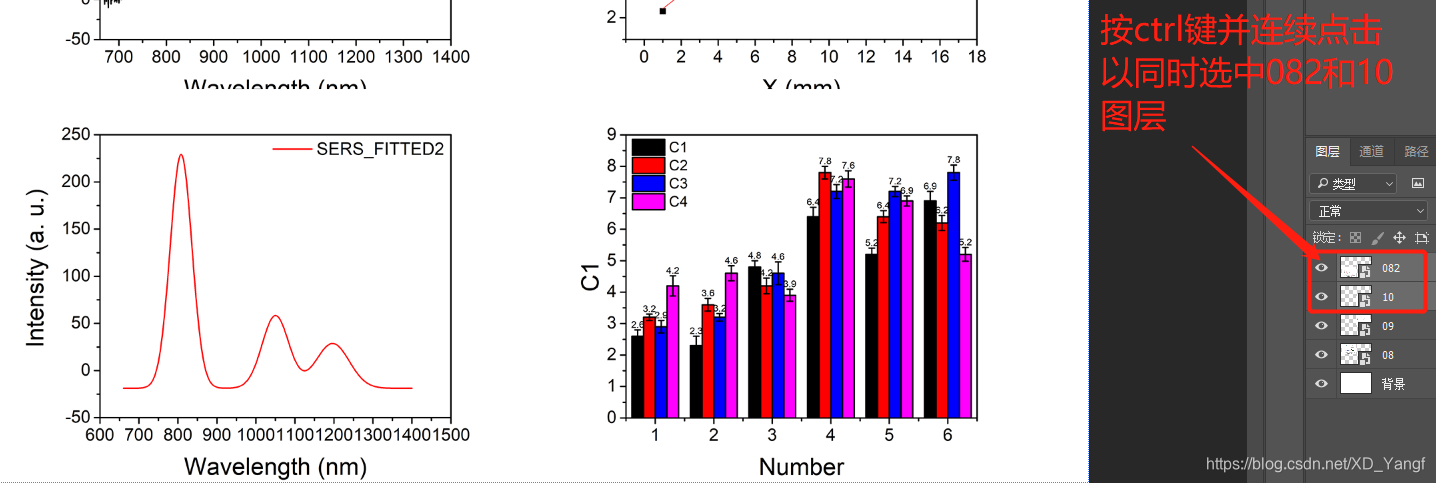

       PS中有些操作是可以对多个图形同时进行的，因此，我们先按下ctrl并连续点击082和10图层，以将两者同时选中。

       2）栅格化图层。

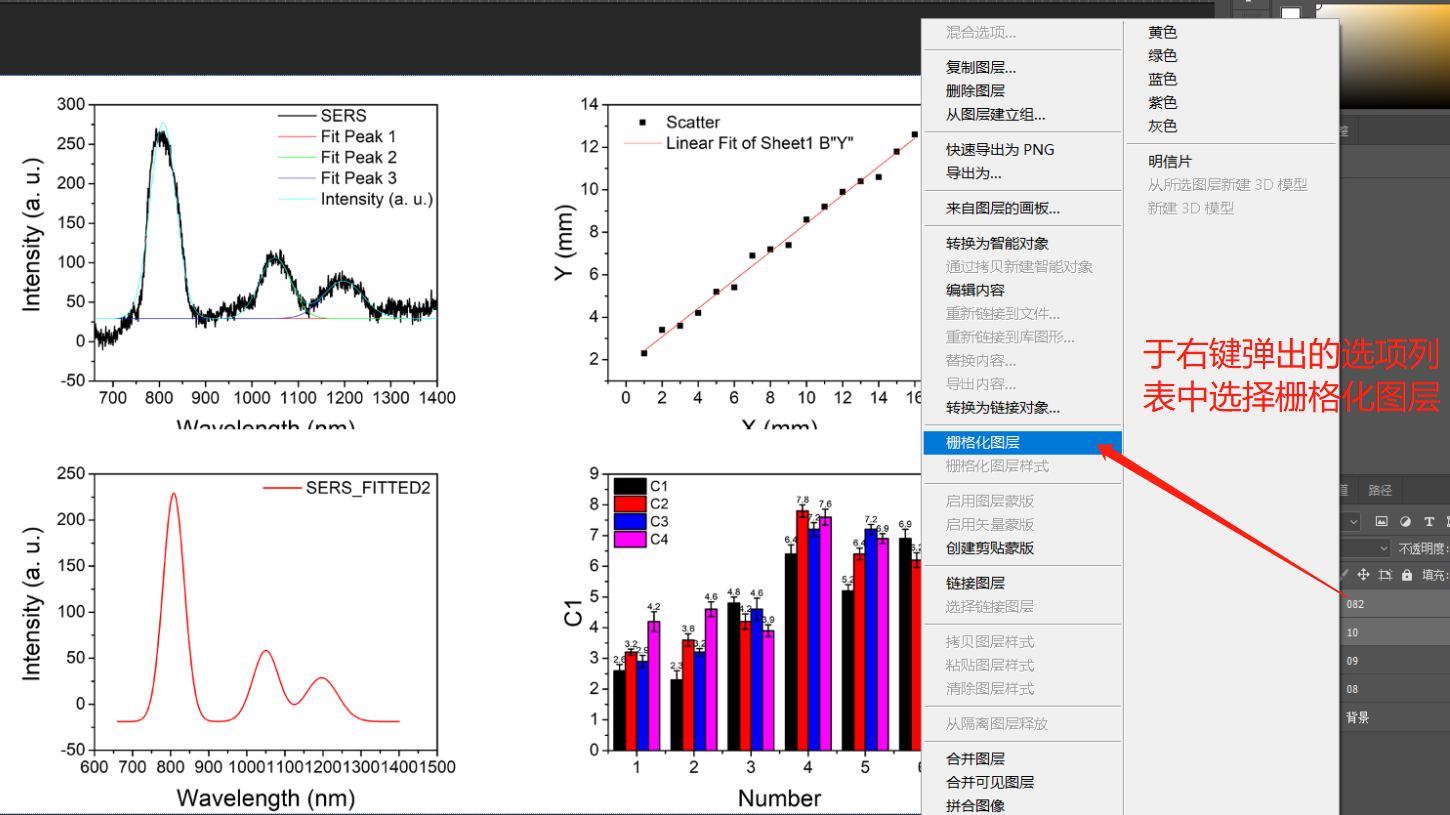

       在两个被选中的图层的非图层缩览图部分处右键（注意，这里必须在非缩览图部分右键，也就是下图中只能看到的图层部分），然后点击栅格化图层，即可将两个图层都栅格化。

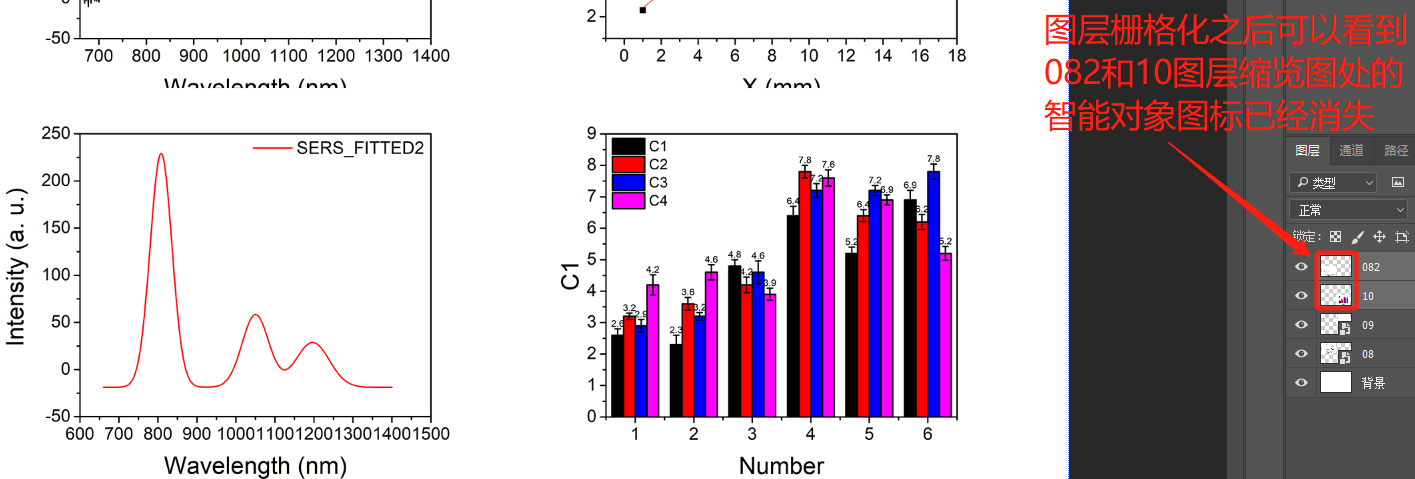

       栅格化之后，画板中的图片没有任何变化，但082和10图层缩览图处的智能对象图标已经消失。



二、使用选框工具

       1）预先把握要剪切图形的范围。

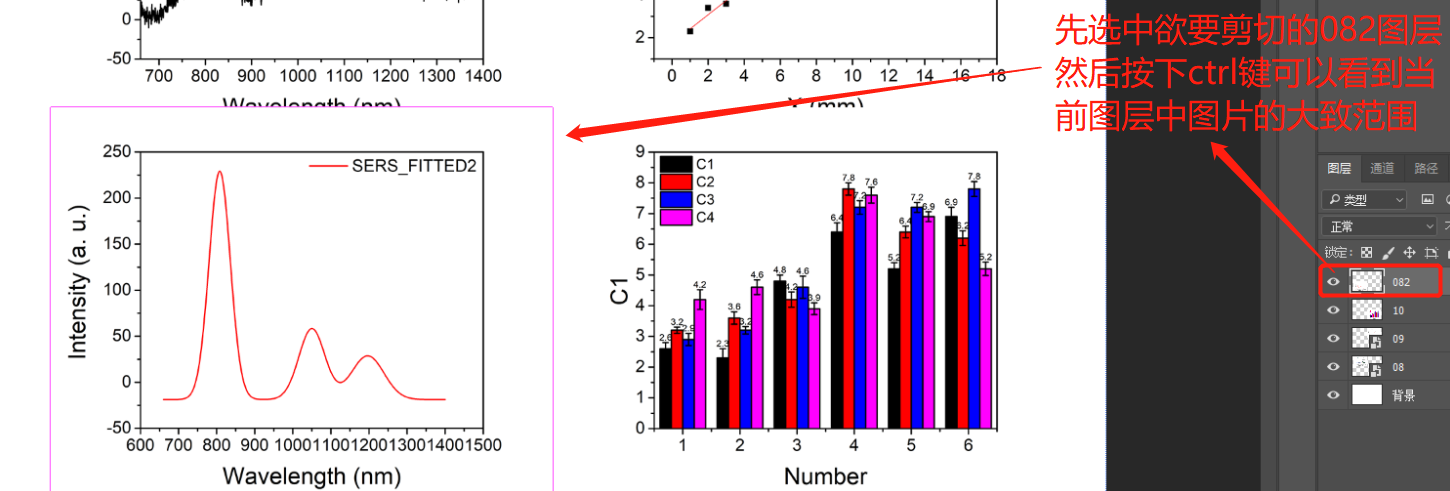

       先使用选择工具选中当前图形，对于新版PS，和前面说的一样，可以按下ctrl键，查看下当前图形的范围。但如果你使用的是旧版PS，可以试着拖拽移动一下当前图形，把握其范围。拖拽之后，可以选择重新移动与其他图形对齐，也可以按下ctrl+z键，以返回上一步。

       2）使用选框工具框选范围。

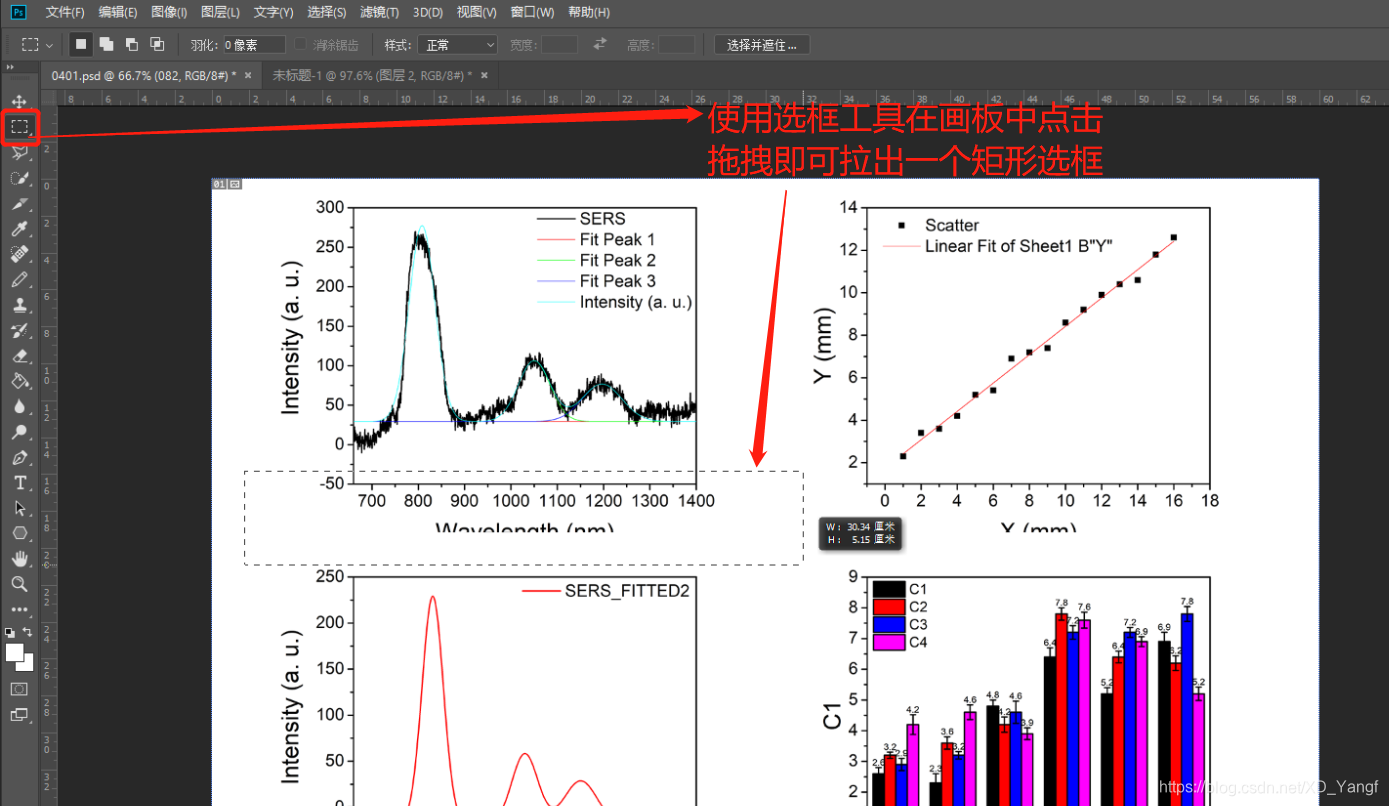

       如下图所示，我们准备切除掉082图层中图片的上方留白部分。在使用选框工具准备框选的时候，如果我们要切割图形的上方，那在对于选框的范围，在横向可以尽可能的大一点，以保证完整地切割当前图形的上方。

       3）点击Delete删除选区。

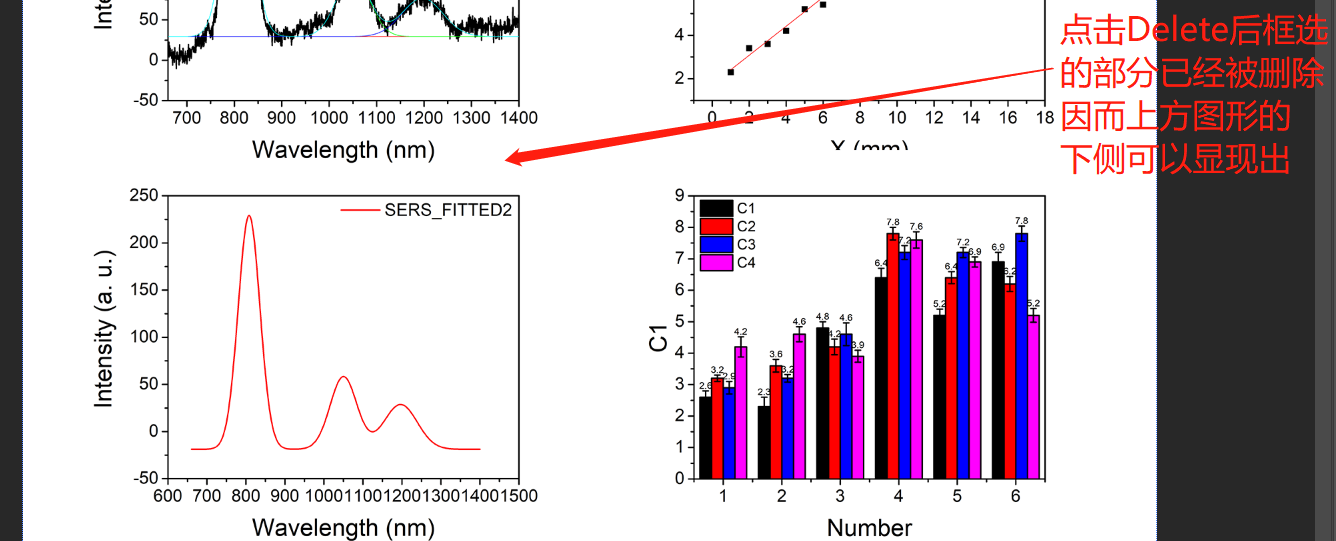

       被选框工具框选的部分，叫做选区，选区框选好之后，按下Delete键就能将其删除。如下图所示，082图层中图片的上方留白部分已被删除，而其他图层中的图片不会受到影响。

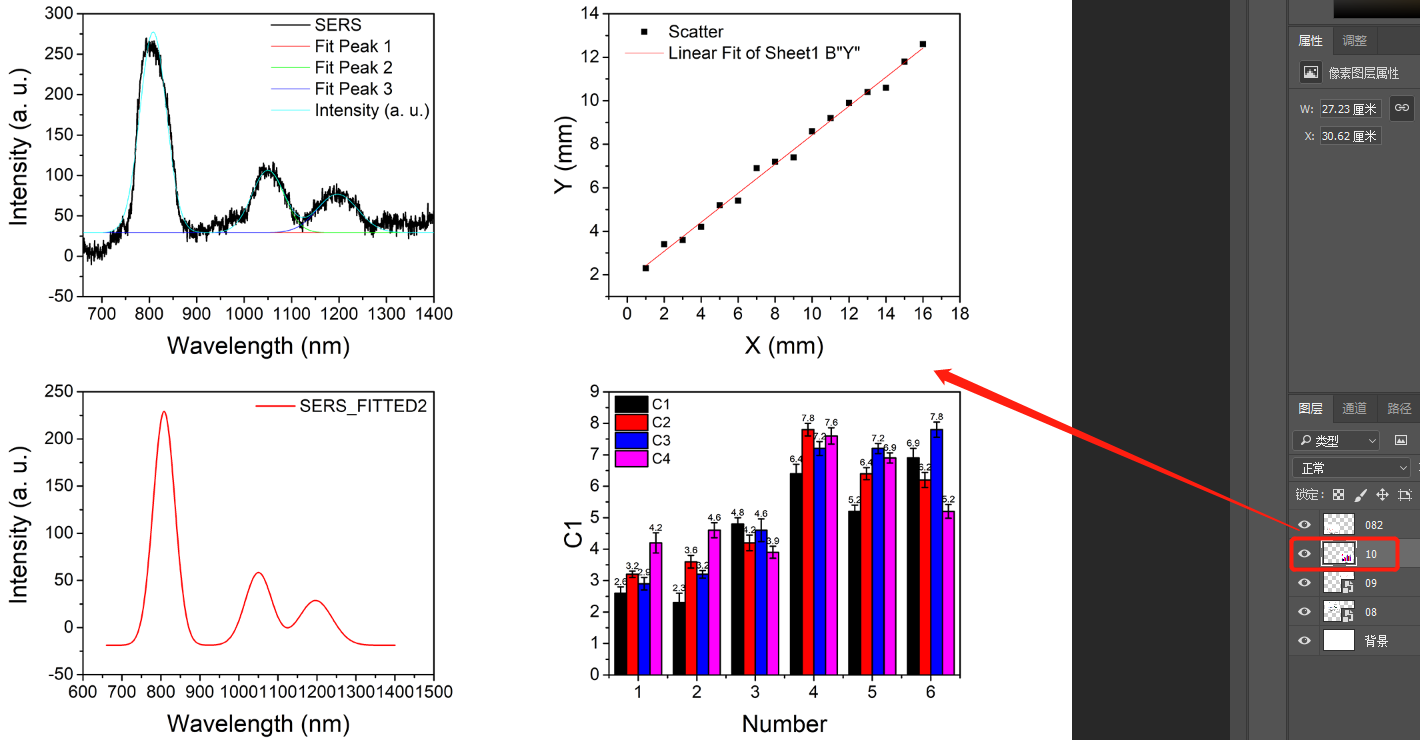

       同时，利用矩形选框工具，将图层10中的图片上方留白也切除掉。



三、利用选框工具修改图片细节

       1） 选框工具+移动工具。

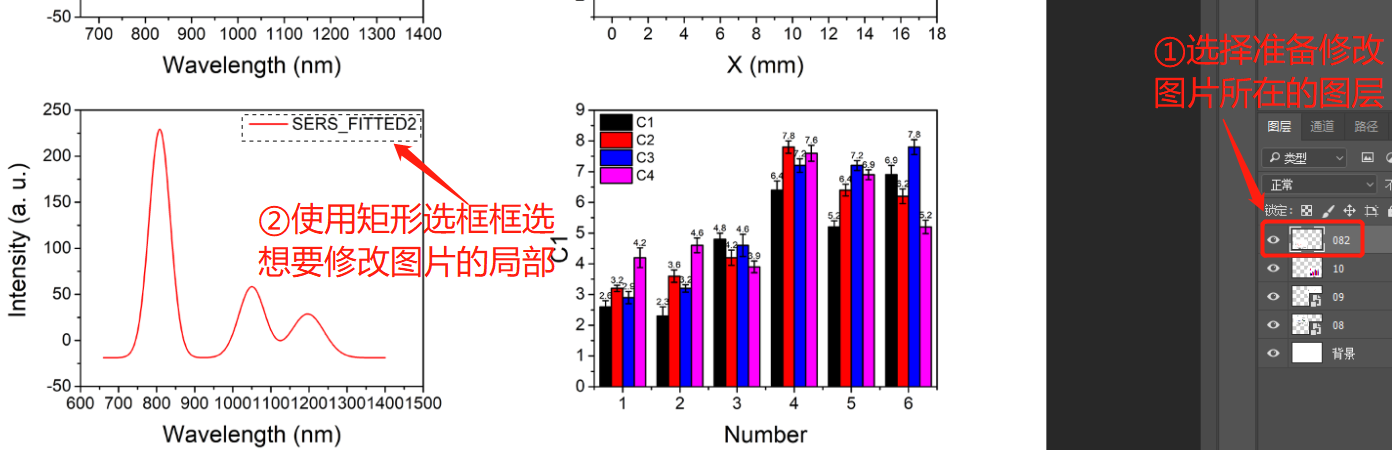

       如果我们不满意图中某个部分的位置，则利用选框工具和移动工具，可以实现图片中某个部分的移动。如下图所示，先使用矩形选框工具选中图层082中图片内的线条示意部分。

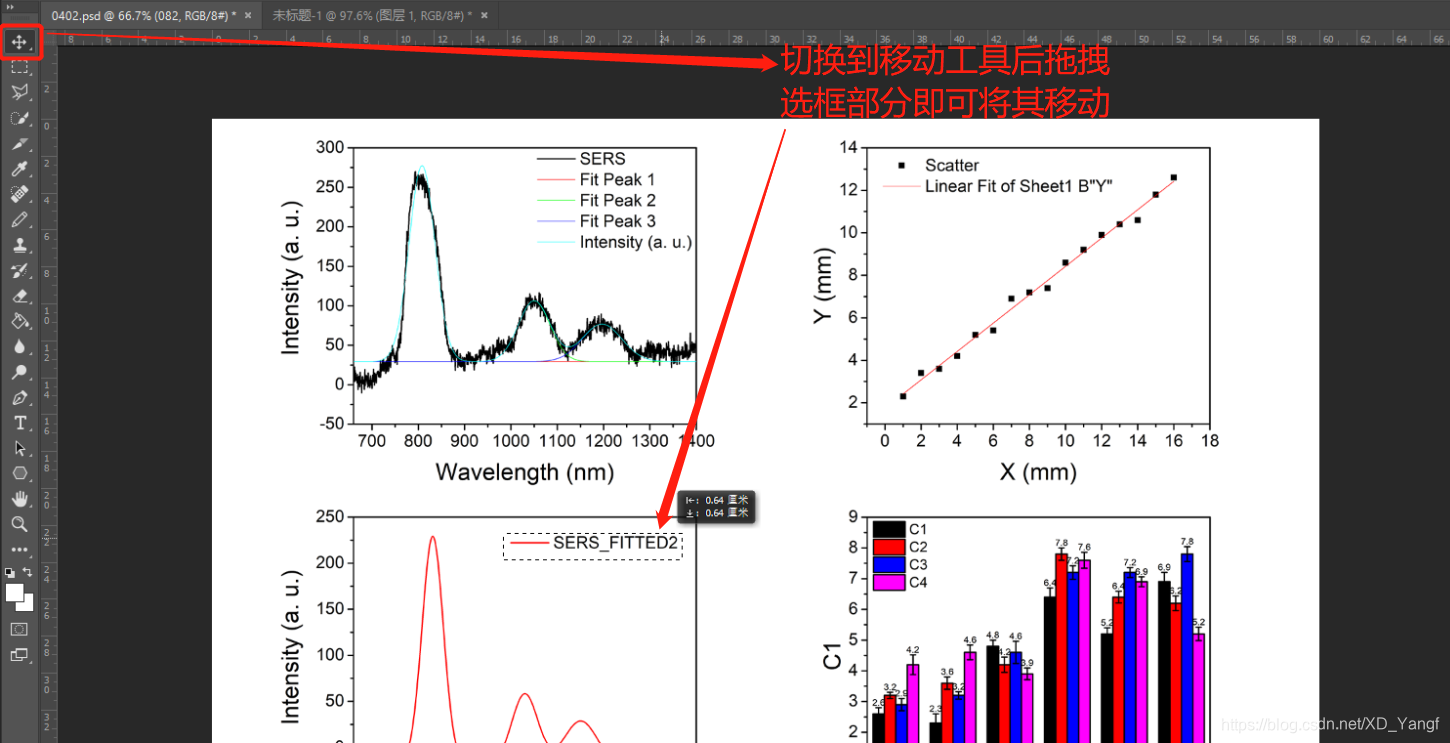

       接着，切换到移动工具，并直接拖拽选框部分，即可将其移动。同时，移动的过程中，还显示了所选部分在两个横纵两个方向上的移动距离。

       在这里需要提一点，使用移动工具是可以将

       2）选框+复制图层。

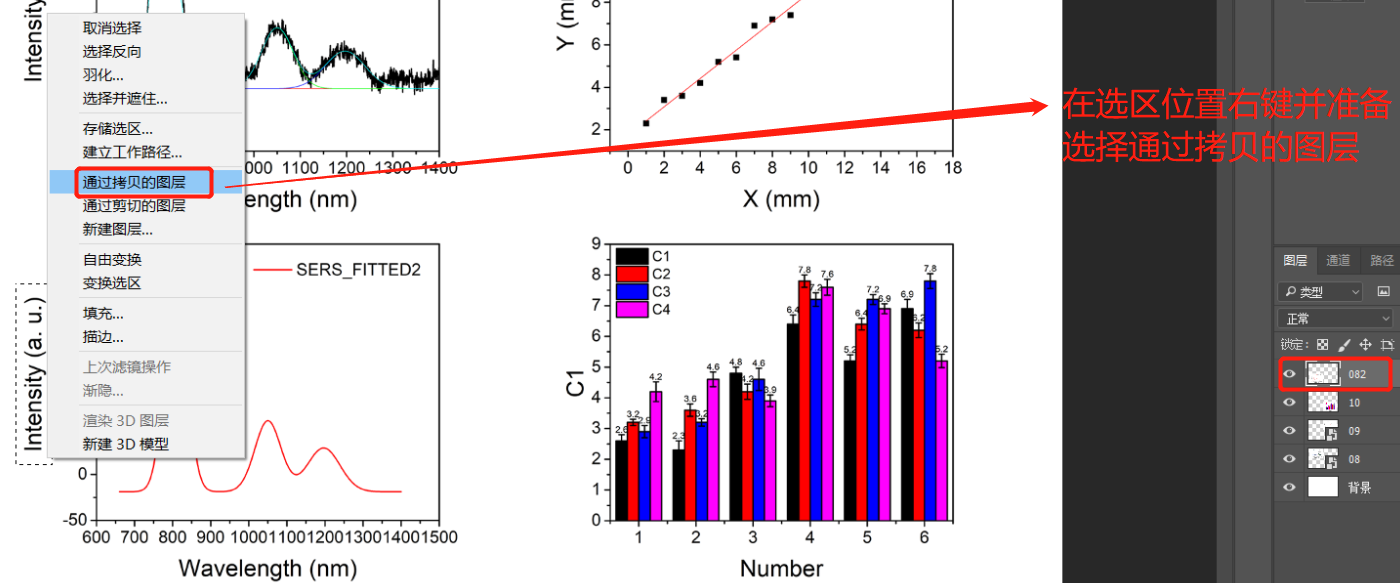

       除了将所选区域移动，利用选框工具还可以将选区的内容复制，且复制出的图形将属于一个新的图层。 复制的过程为，在选区上方右键，并点击通过拷贝的图层。

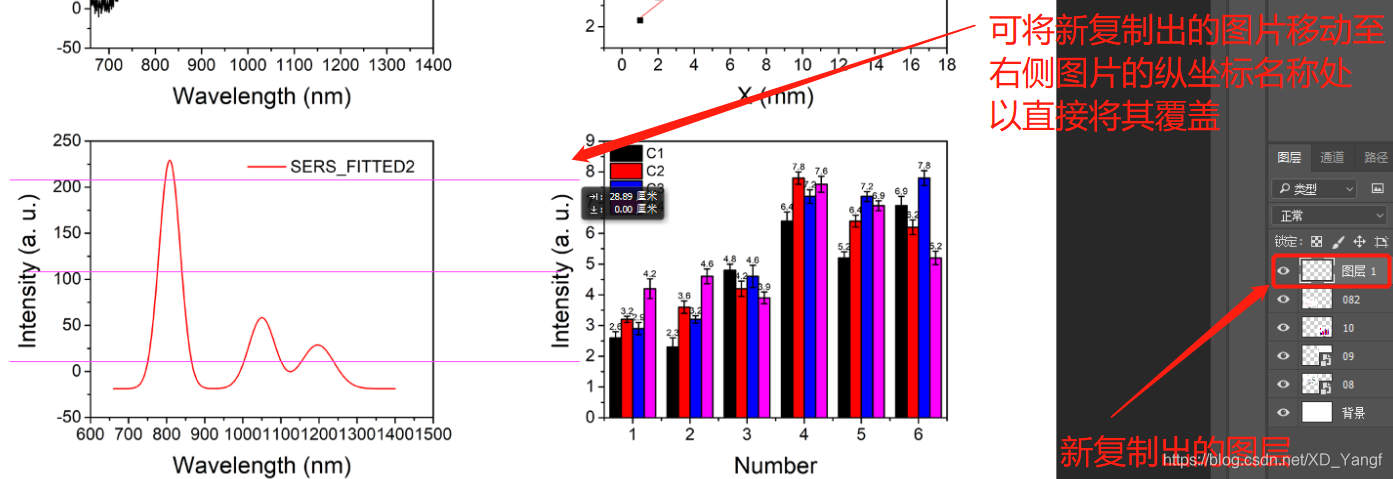

       接着，新复制出的图层初始会位于选区原位置，且有一个默认的名称，下图中为图层1。可切换到制动工具，直接将图层1移动到右侧图片的纵坐标名称处，以将其覆盖。

       同时，也可以使用通过剪切的图层，即将原图层中的一部分剪切到一个新的图层。

       3）选框+文字工具。

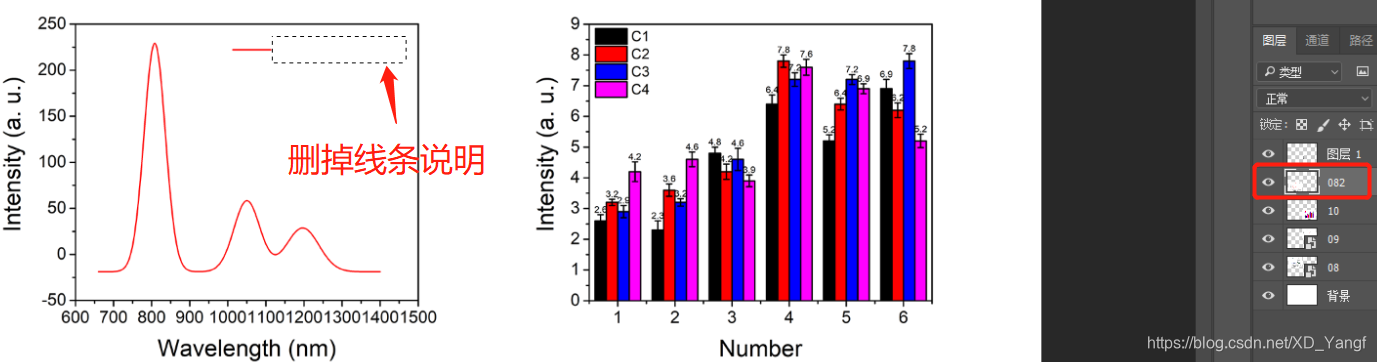

       使用选框工具，还可以删除掉图片的某文字部分之后，使用文字工具再添加上新的文字。如下图所示，先框选住082图层的线条说明部分，并点击Delete将其删除。

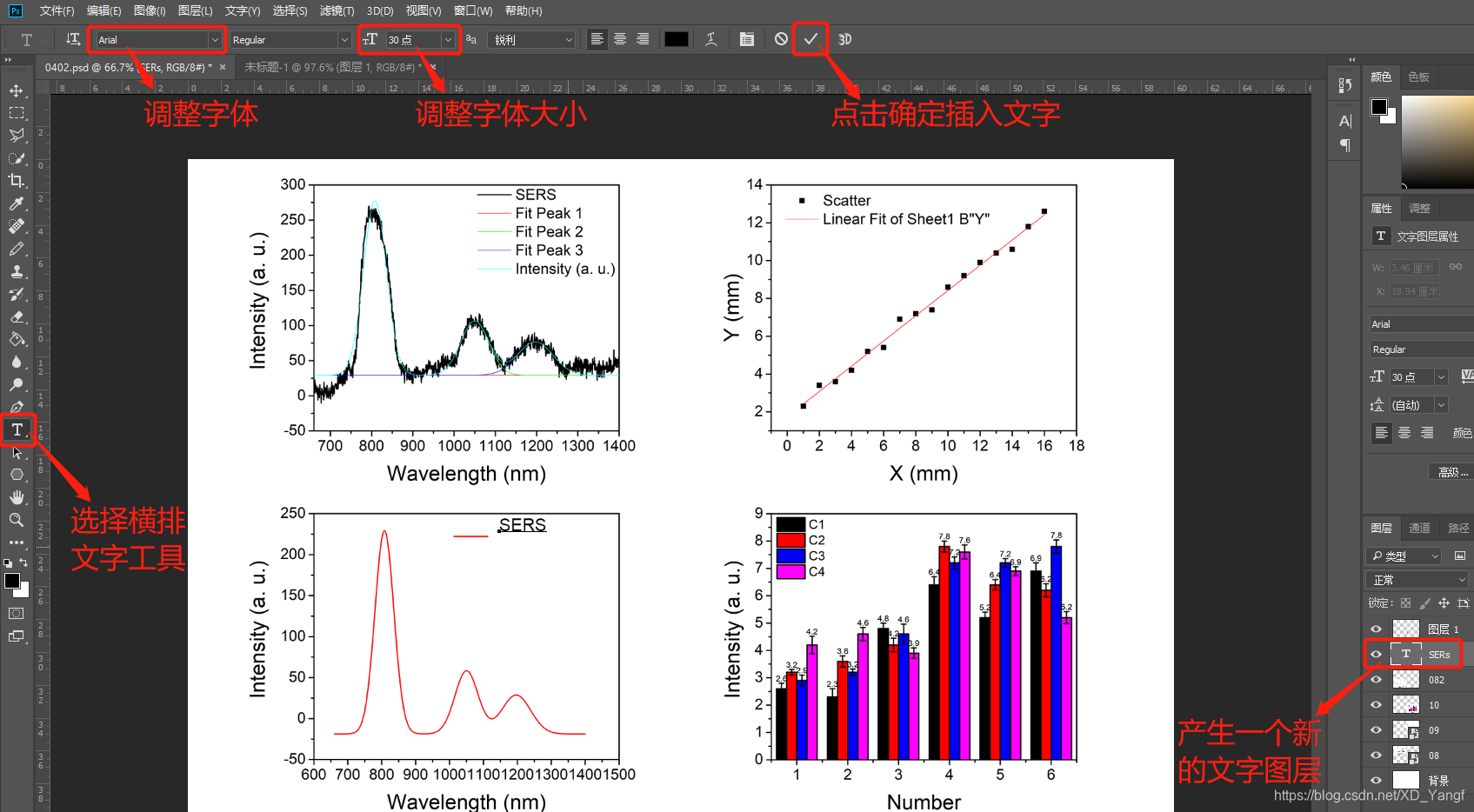

       接着，选择左侧工具栏中的横排文字工具，然后在刚才删除掉线条说明的部位左键点击，即可出现输入文字的文本框。输入文字的过程中，框选住文字，可调整其字体和字体大小等（对于字体颜色的调整，我们后续再说）。输入完成后，同样需要点击对勾以完成文字的插入。同时，插入文字之后，文字会但单独属于一个新的文字类型图层。

四、移动工具使用补充个

       1）跨越文档移动图片/图层。

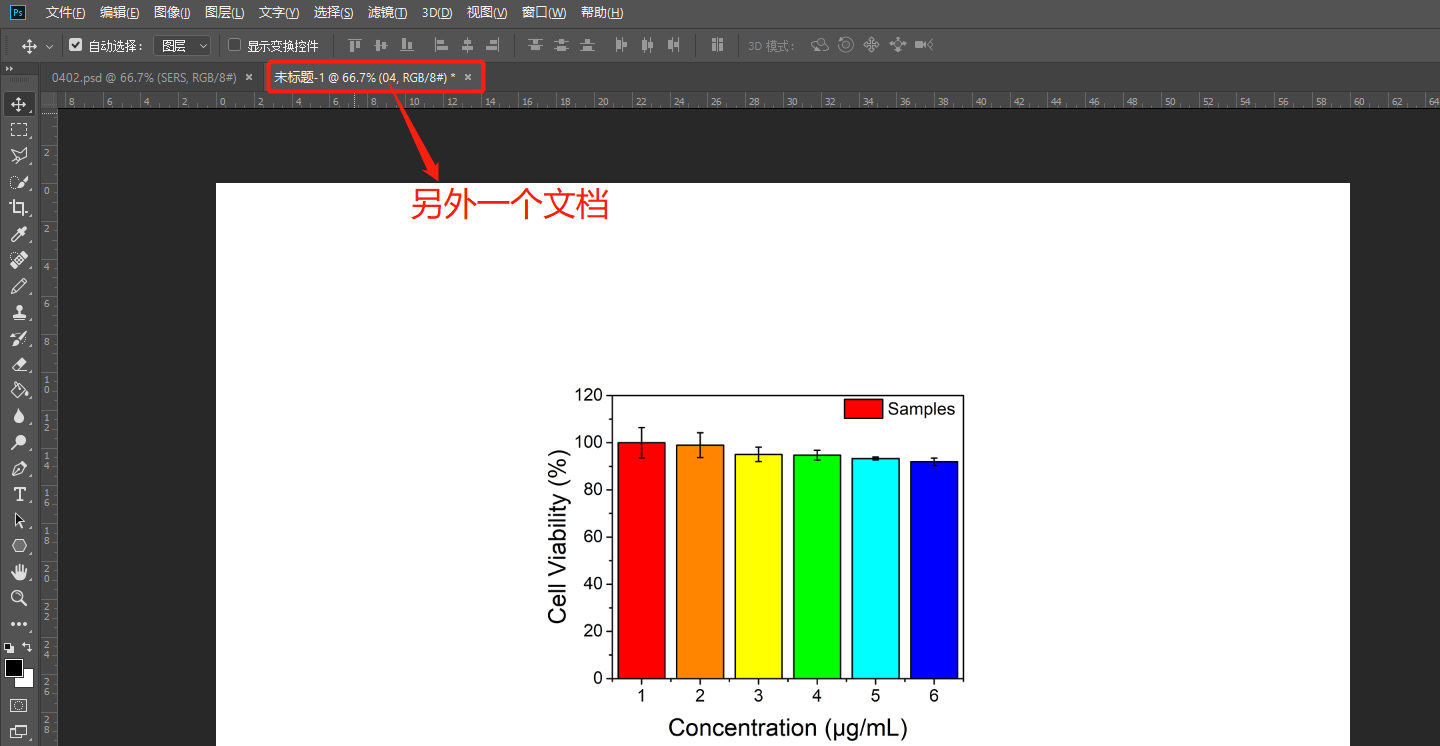

       先新建一个文档，并置入一个图片。

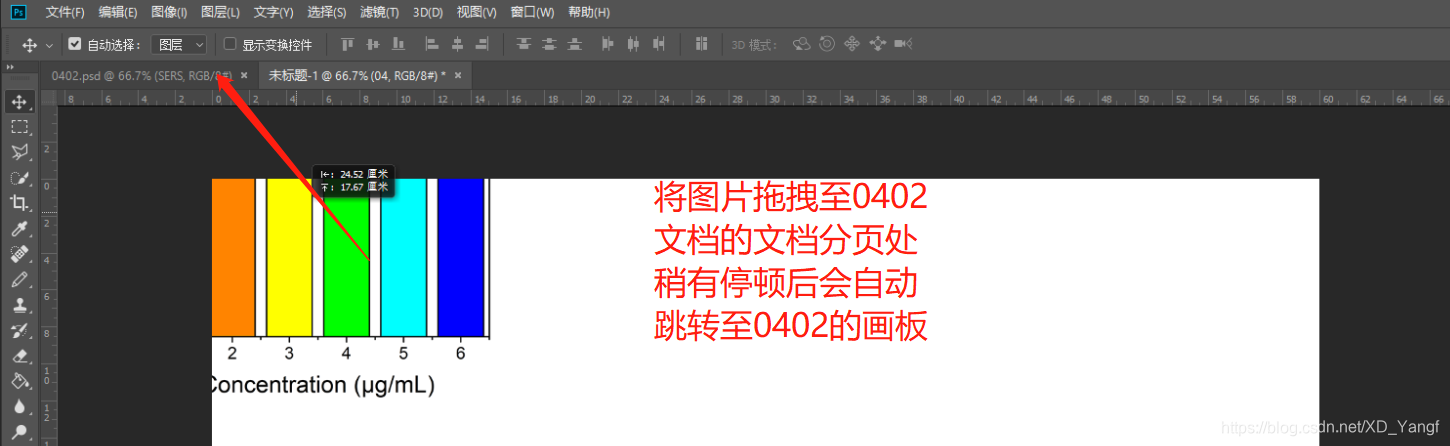

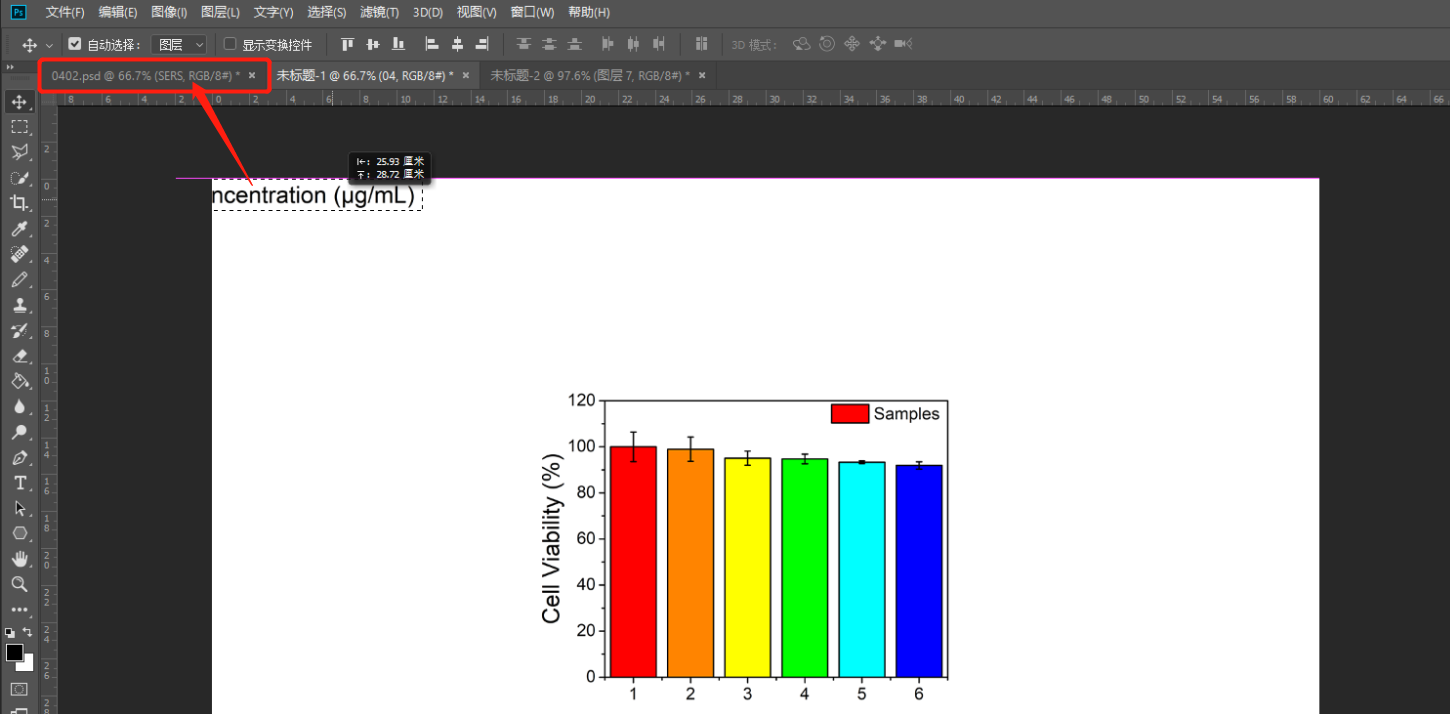

       接着，使用移动工具拖拽当前图片至0402文档的分页处，稍有停顿后，画面会自动跳转至0402文档的画板。

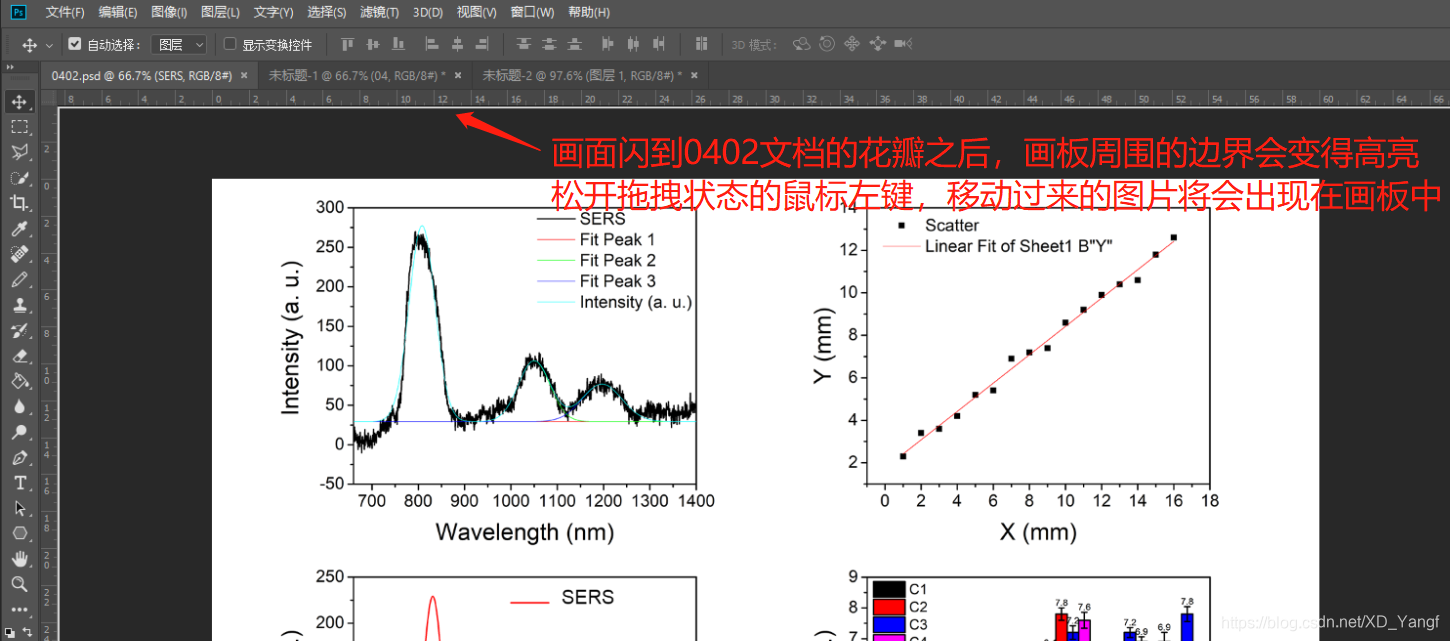

       画面跳转至0402文档之后，画板周围的边界会变得高亮，提示图片已经可以移动至当前文档的画板中。

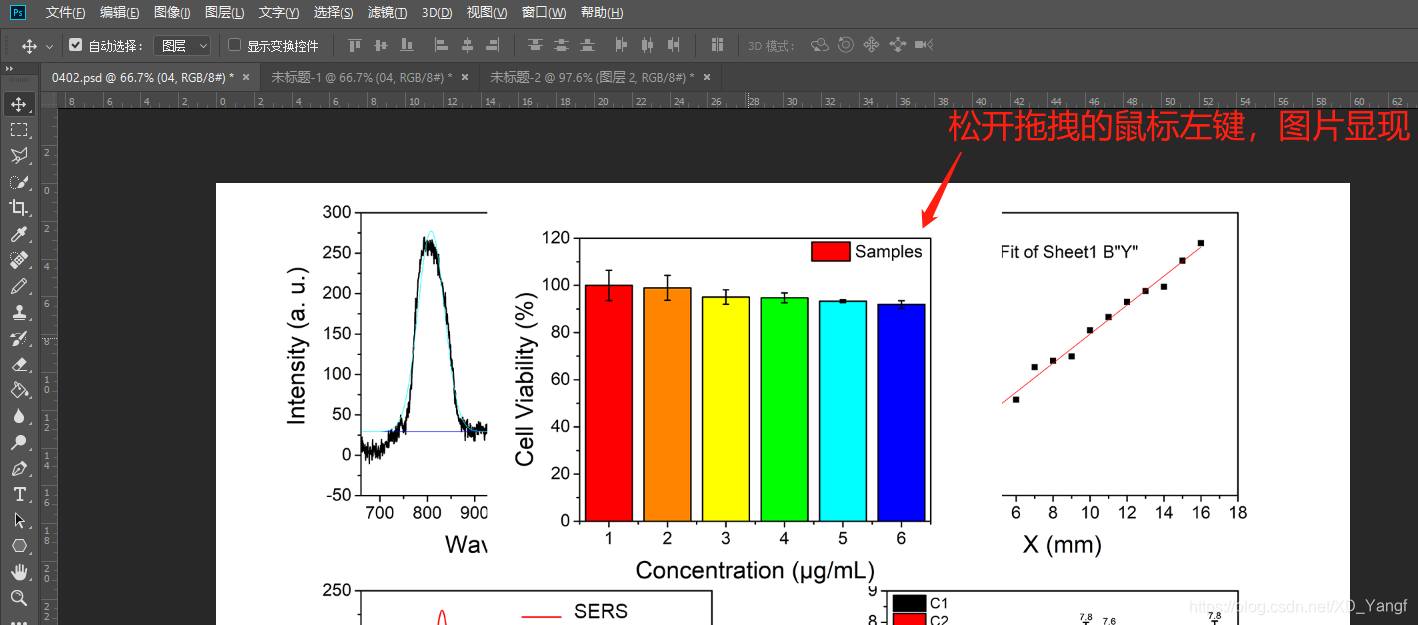

       松开拖拽图片的鼠标之后，图片即刻显现。

       2）跨文档复制图片/图层。

       刚才使用了拖拽的方式，将一个文档中的图片/图层移动至另外一个文档中。那么，跨文档移动图片还有另外一种方式，就是复制图层。

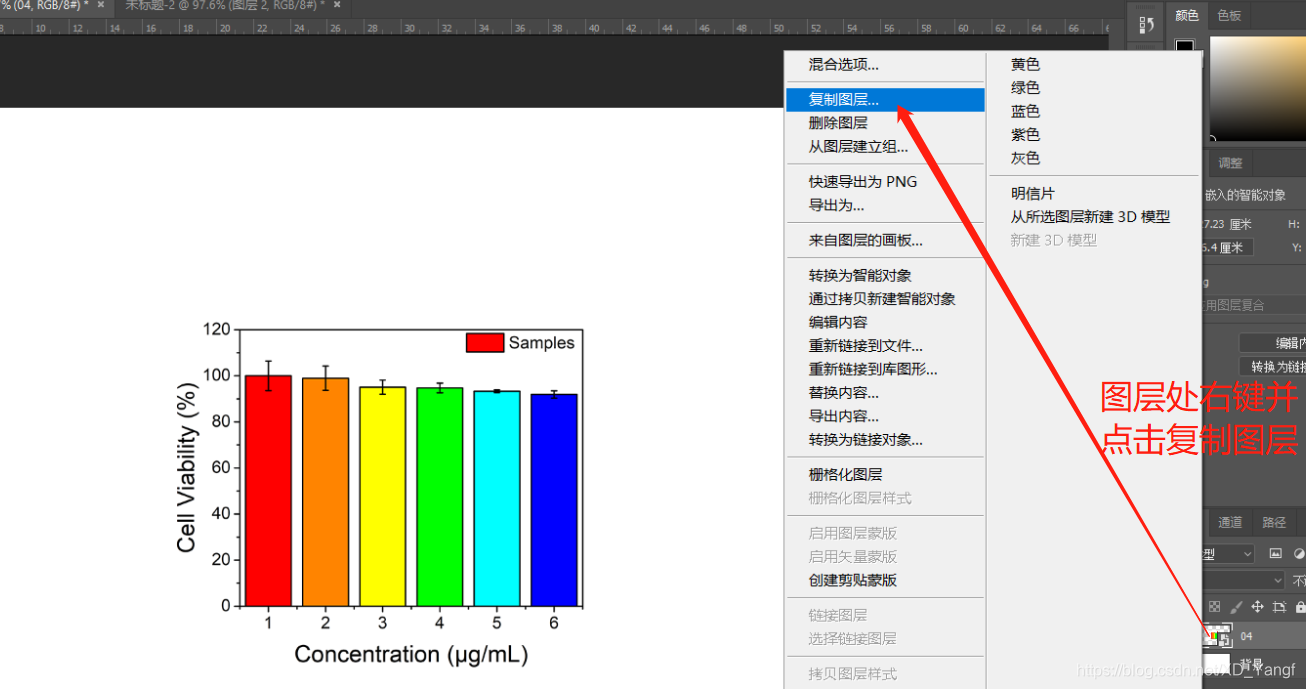

       如下图所示，在04图层处右键，并点击复制图层。

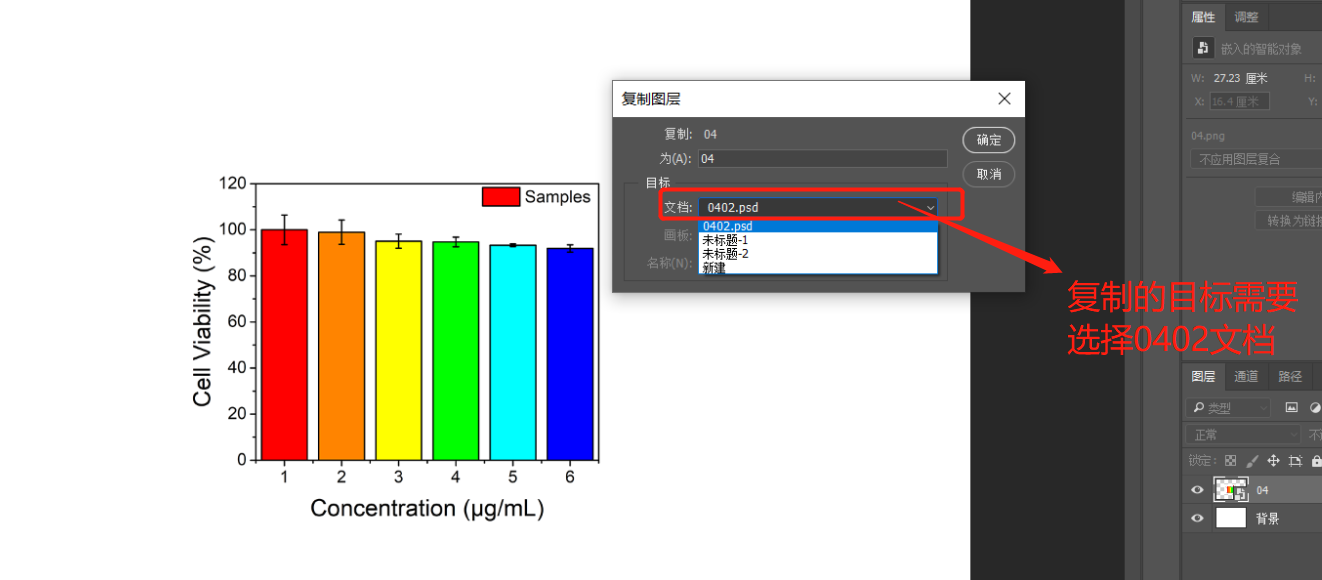

       在弹出的复制图层面板中，将目标选择为0402文档，并点击确定。

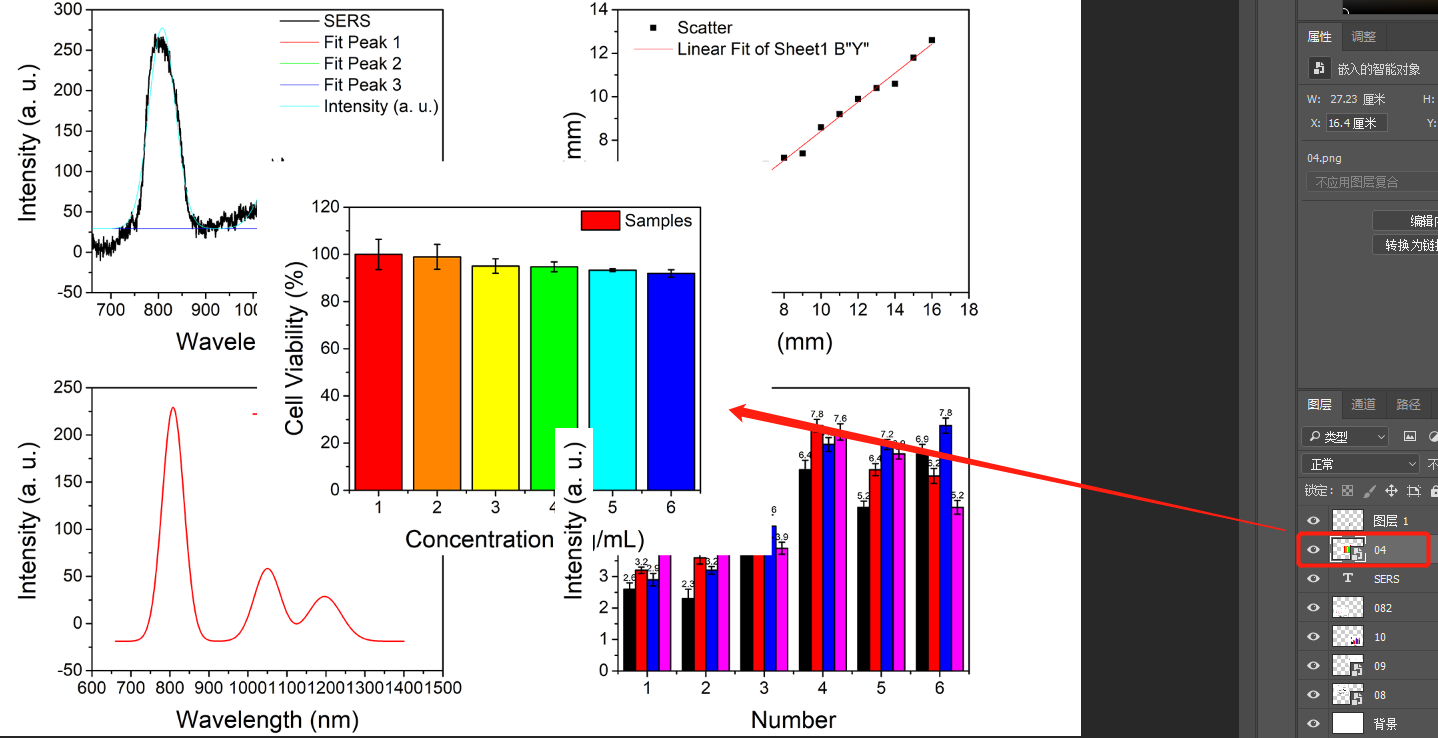

        如下图所示，图层04已经出现在文档0402的画板中。如果图层出现的位置不合适，可以调整和其他图层间的上下关系。

       那么，由于这里只是演示如果跨文档复制图片，而我们暂不需要这个新拖入的图片，因此将其删除。

       3）跨文档移动图层选区部分。

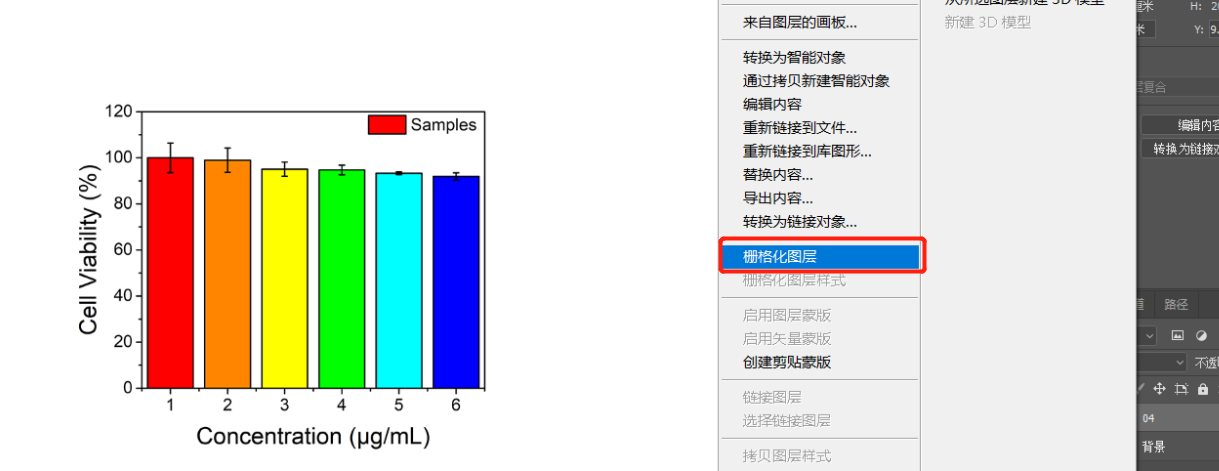

       另外，可以对图层的选区部分进行跨文档移动。首先，需要将04图层栅格化。

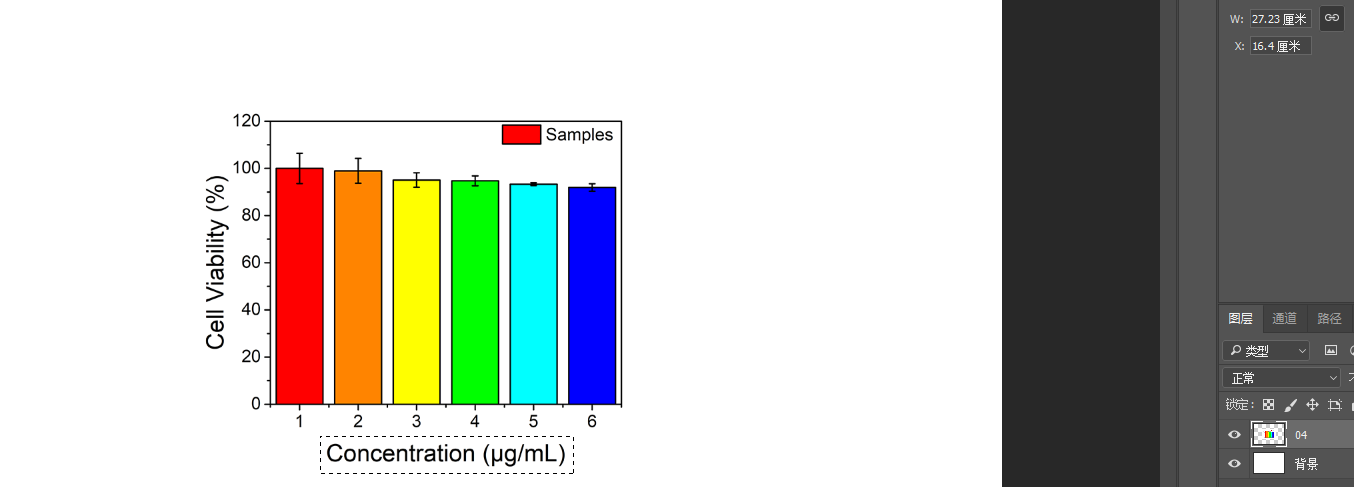

       接着使用矩形选框工具，对图片的横坐标名称进行框选。

       再接着，与1）中所述方法一样， 使用移动工具，将选区部分拖拽至0402文档分页，然后会自动跳转到0402文档的界面。

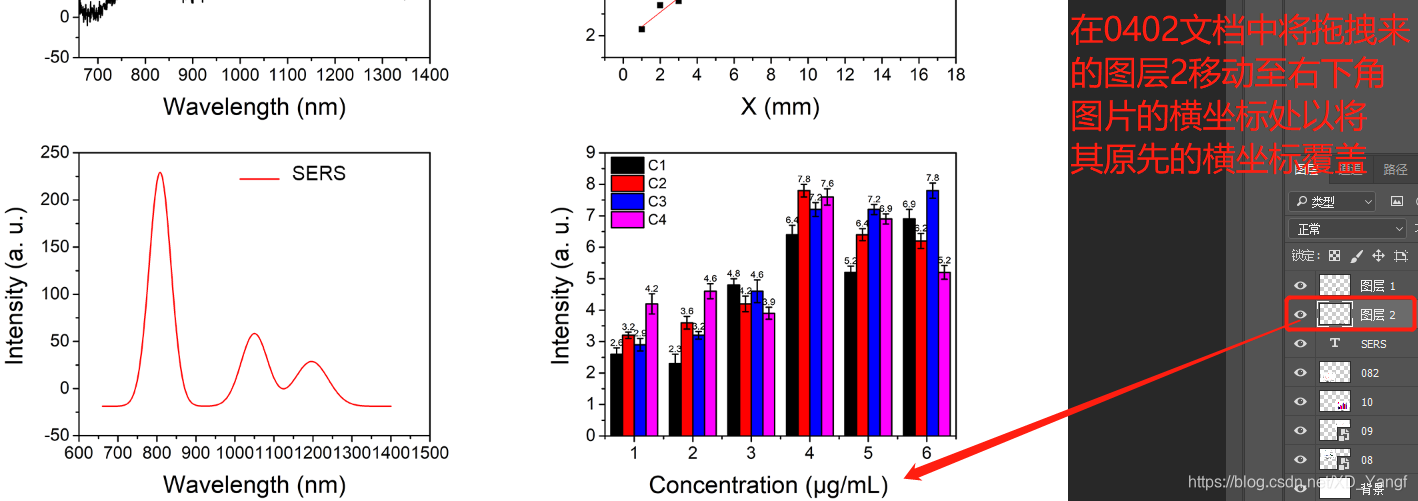

       在0402文档中，可以将新拖入的图层2移动至右下角图片的横坐标处，以将其原先的横坐标覆盖。



五、总结

       此篇，我们使用到的功能有： 栅格化图层、使用选框工具删除图层的一部分、使用选框工具移动选区、使用选框工具复制选区、使用文字工具补充删掉的选区部分、跨越文档移动图片/图层、跨越文档复制图片/图层、跨越文档移动图层的选区部分。
