【无机纳米材料科研制图——Photoshop 0403】PS使用索套工具和魔棒工具框出选区

       此篇，我们来分享索套工具和魔棒工具框出选区。

       由于目前的介绍是针对PS的功能使用，还没有设计非常具体的科研组图，因此，此篇中设计的操作不全是实际布图中会用到的案例。



一、索套工具的使用

       1）橡皮擦工具。

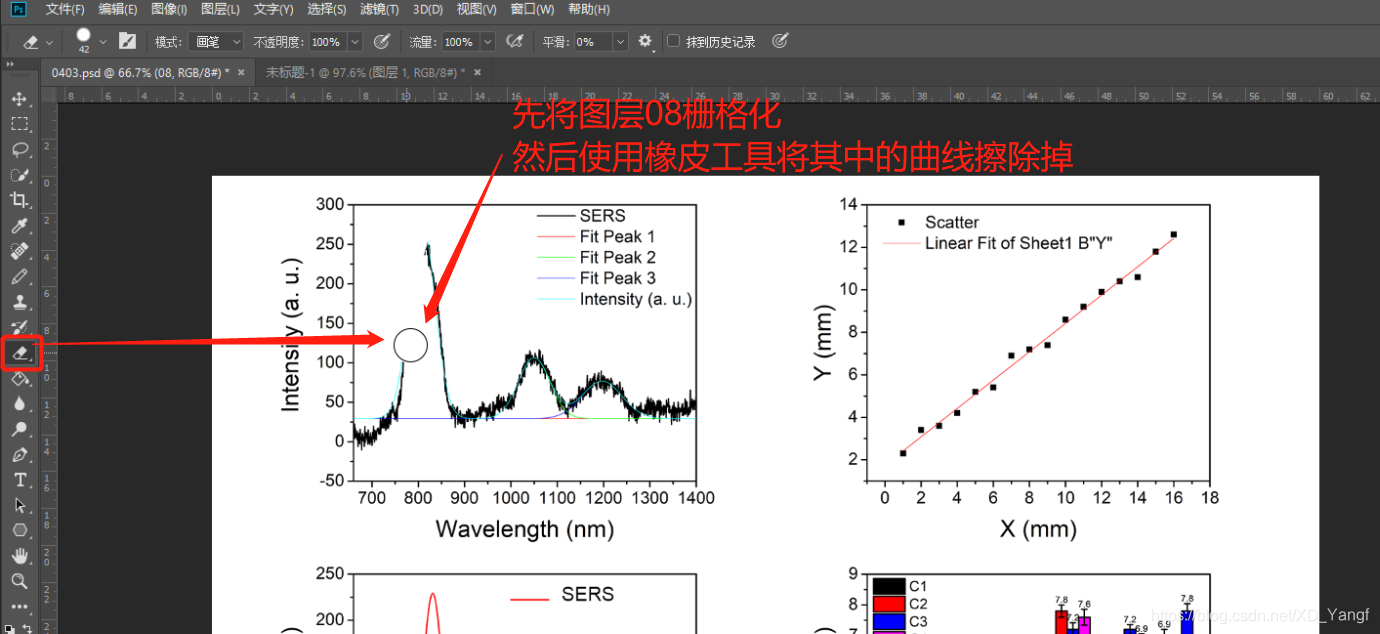

       为了介绍索套工具，我们这里准备将082图层中的曲线线条框选出来，并移动到图层08中将其中的所有曲线覆盖。在这之前，需要先使用到橡皮擦工具将已栅格化图层08中的曲线擦除掉。橡皮擦的使用方式非常简单，直接点击拖拽即可擦除图片内容。

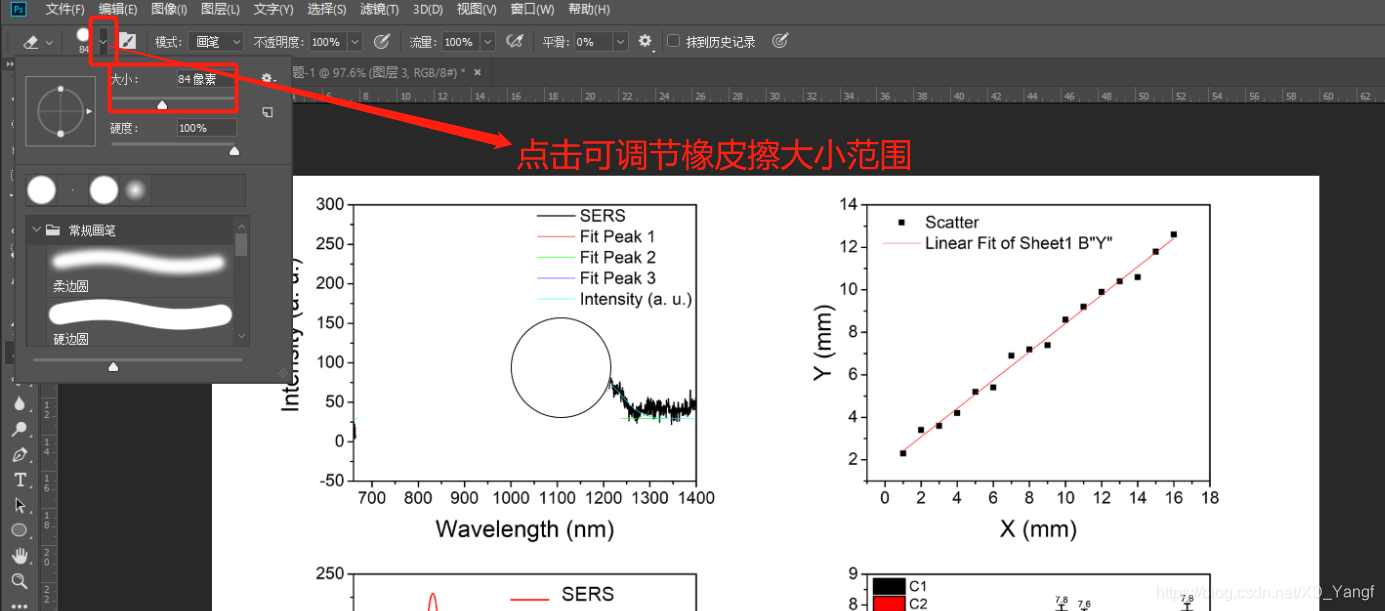

       同时，在橡皮擦模式下，点击下图中工具栏红框处的下拉箭头，可以调节橡皮擦的范围大小。

       2）索套工具。

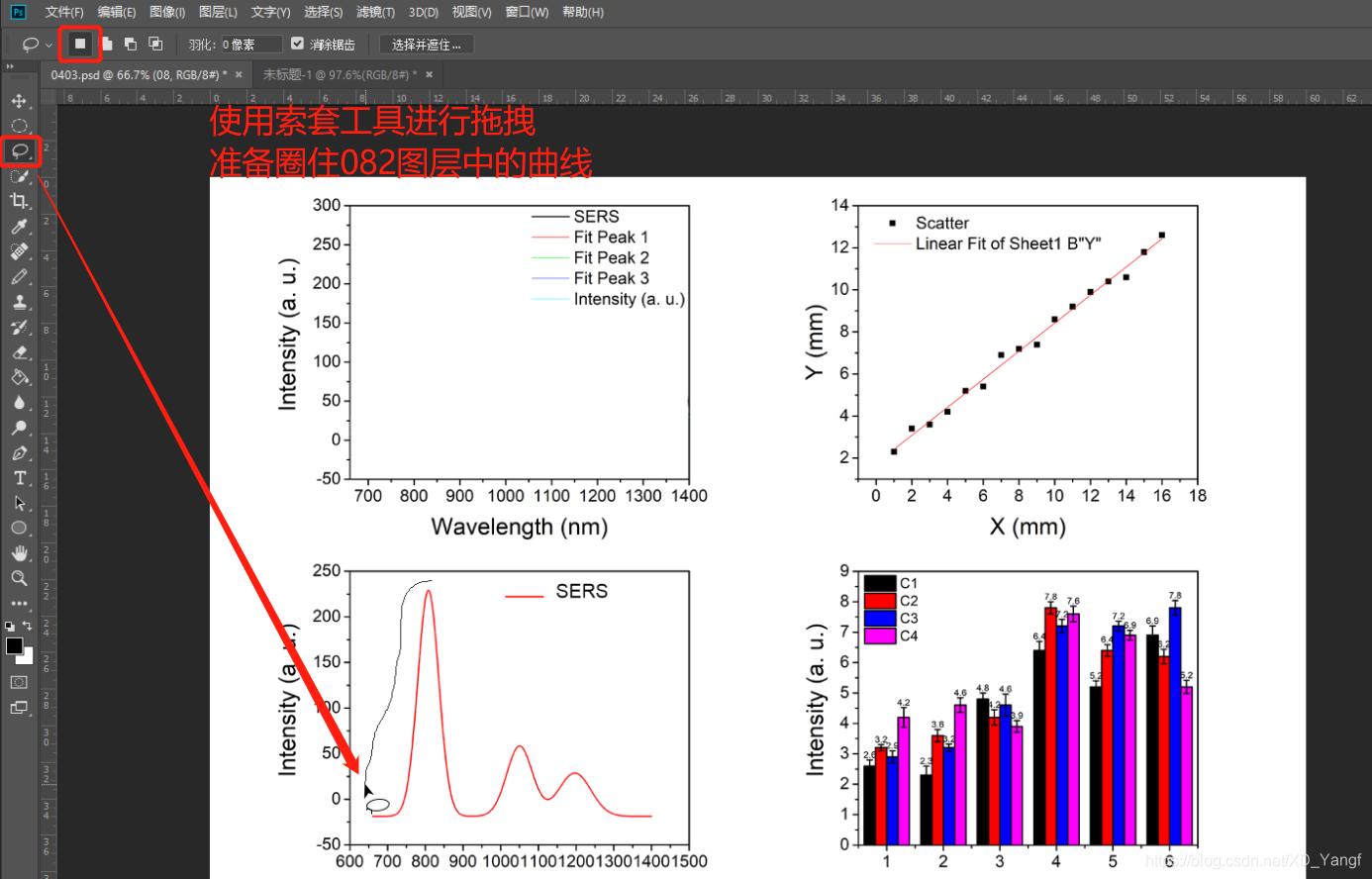

       接着，选中082图层，并选择索套工具，围绕图中的曲线，拖拽鼠标以将其圈住。

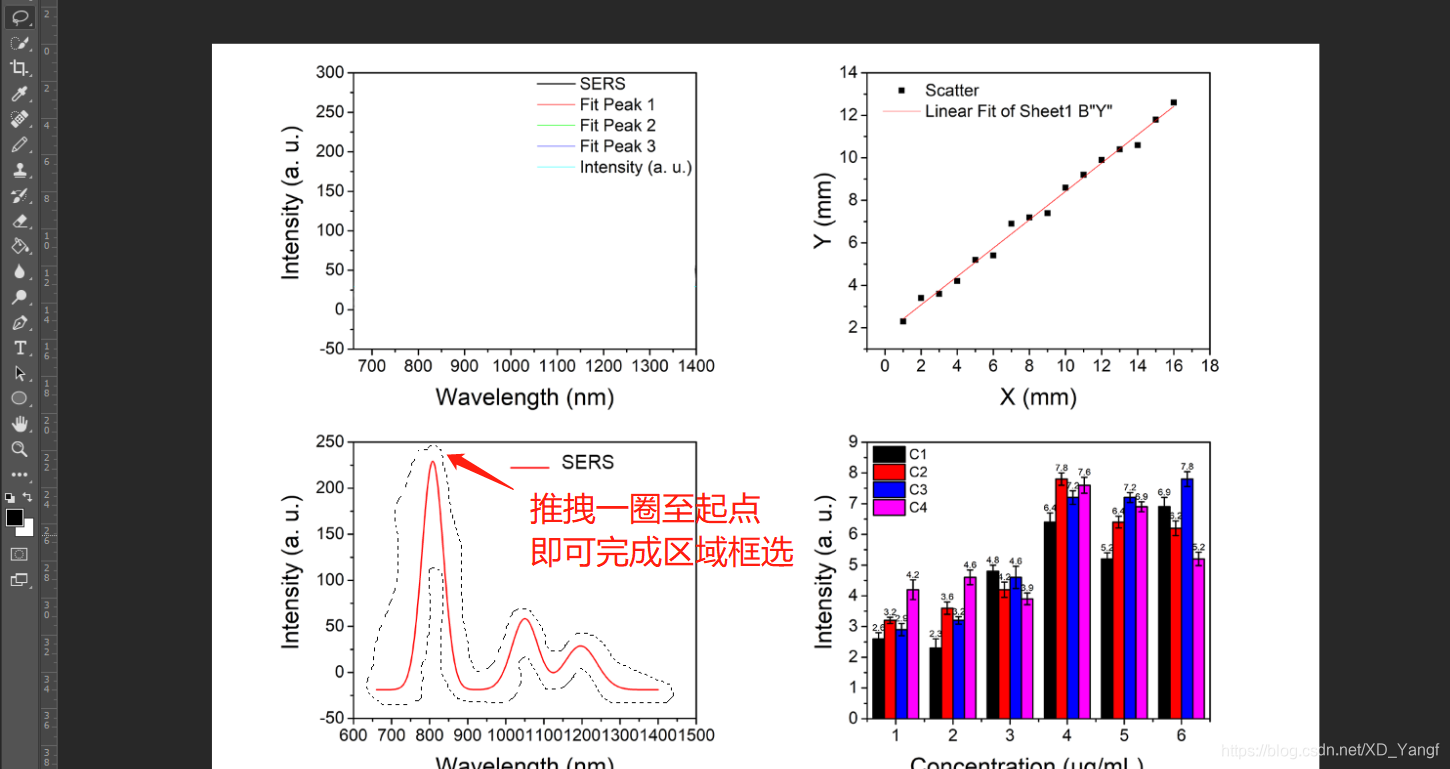

       拖拽一圈之后，回到起点附近，即可自动完成区域框选。

       接着，像上一篇所讲，使用移动工具直接移动选区，或是在选区上右键选择通过剪切的图层，即可将下方图层082中的曲线移动到上方08图层中。

       3）使用参考线。

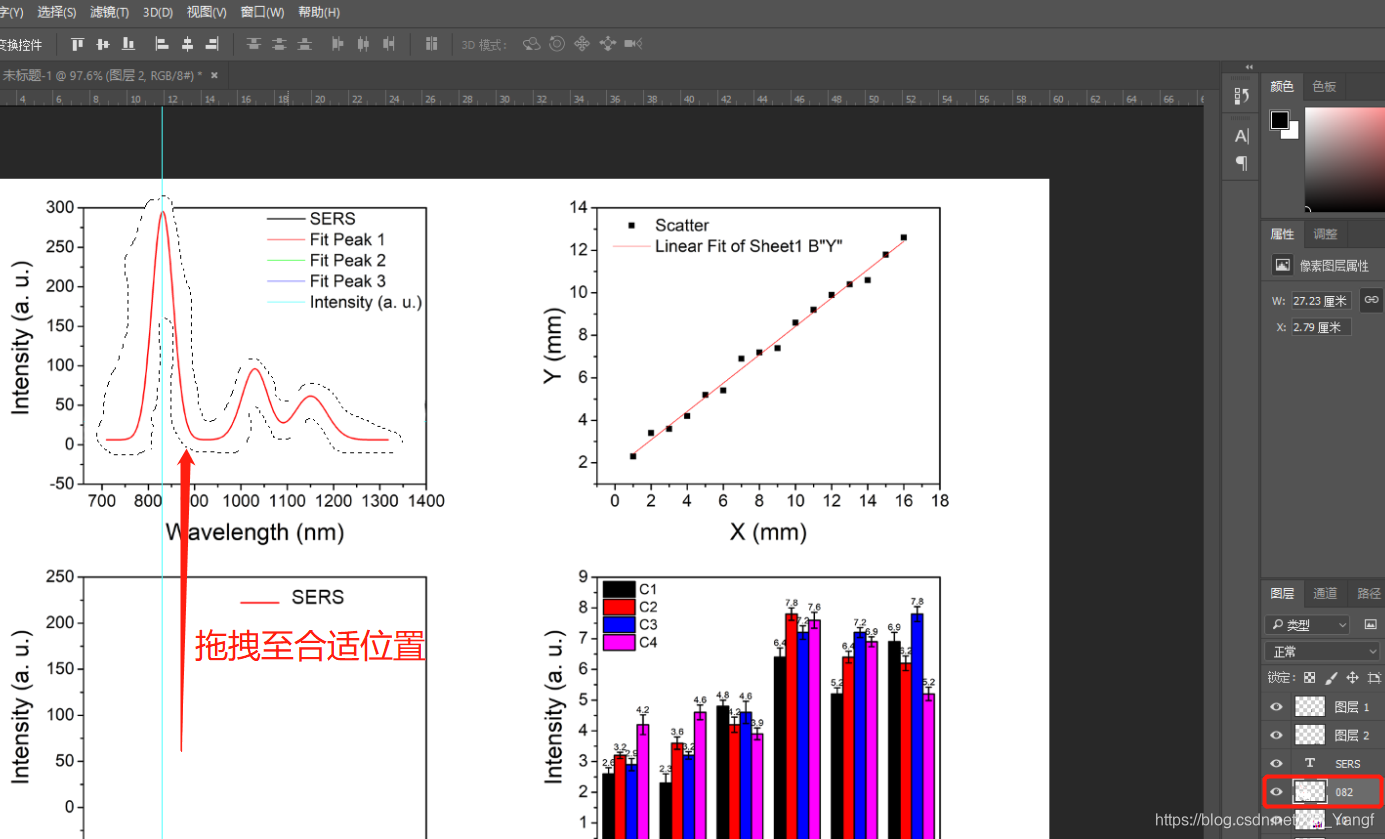

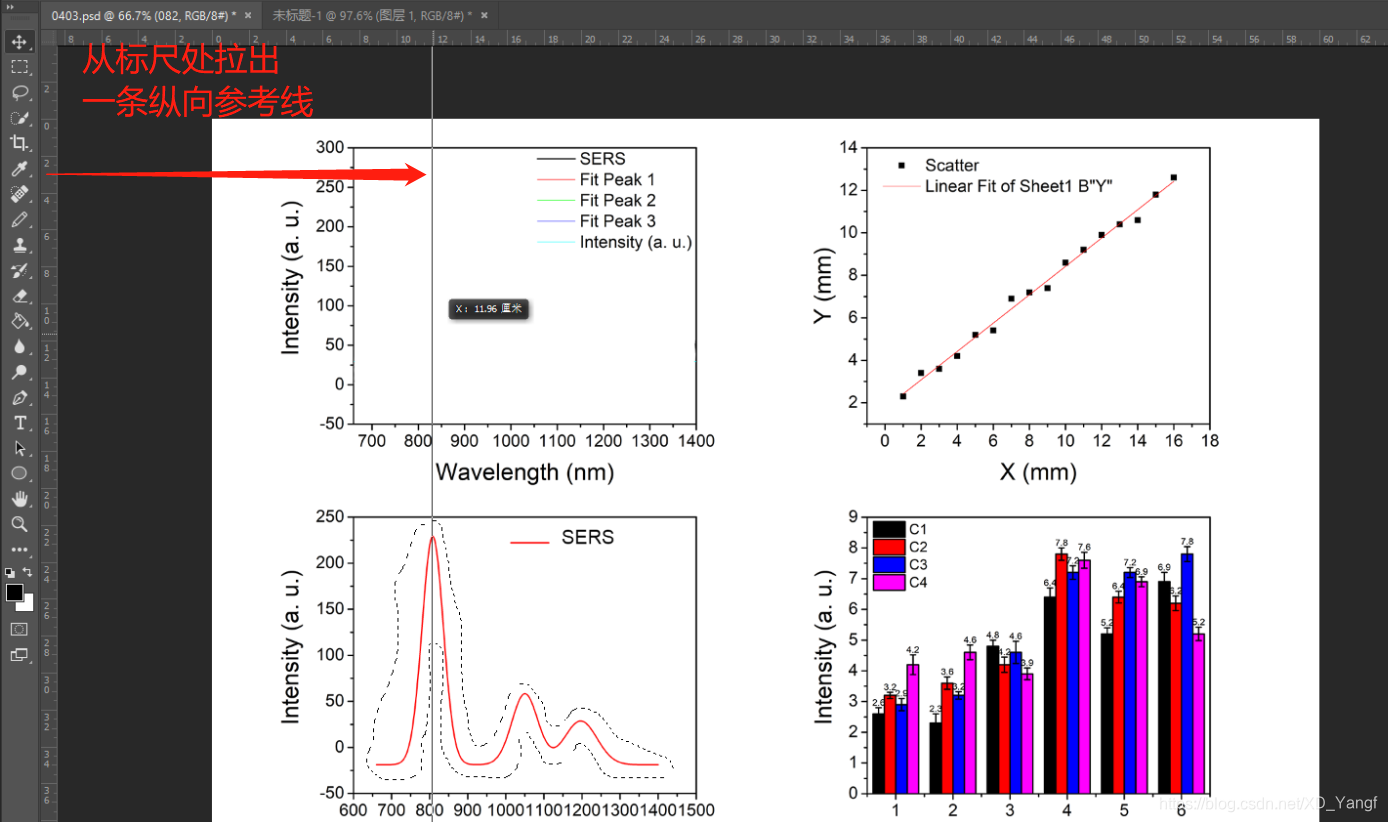

       为了使曲线在移动过程中不会横向偏移得太厉害，可以使用像在Visio中介绍到的参考线。在PS中，拖出参考线的方法，同样是从标尺处，点击并向右拖拽，即可拖出一个纵向参考线，并拖至曲线峰值处。

       如果画板周围没有标尺，则按下ctrl+R键，即可打开标尺。

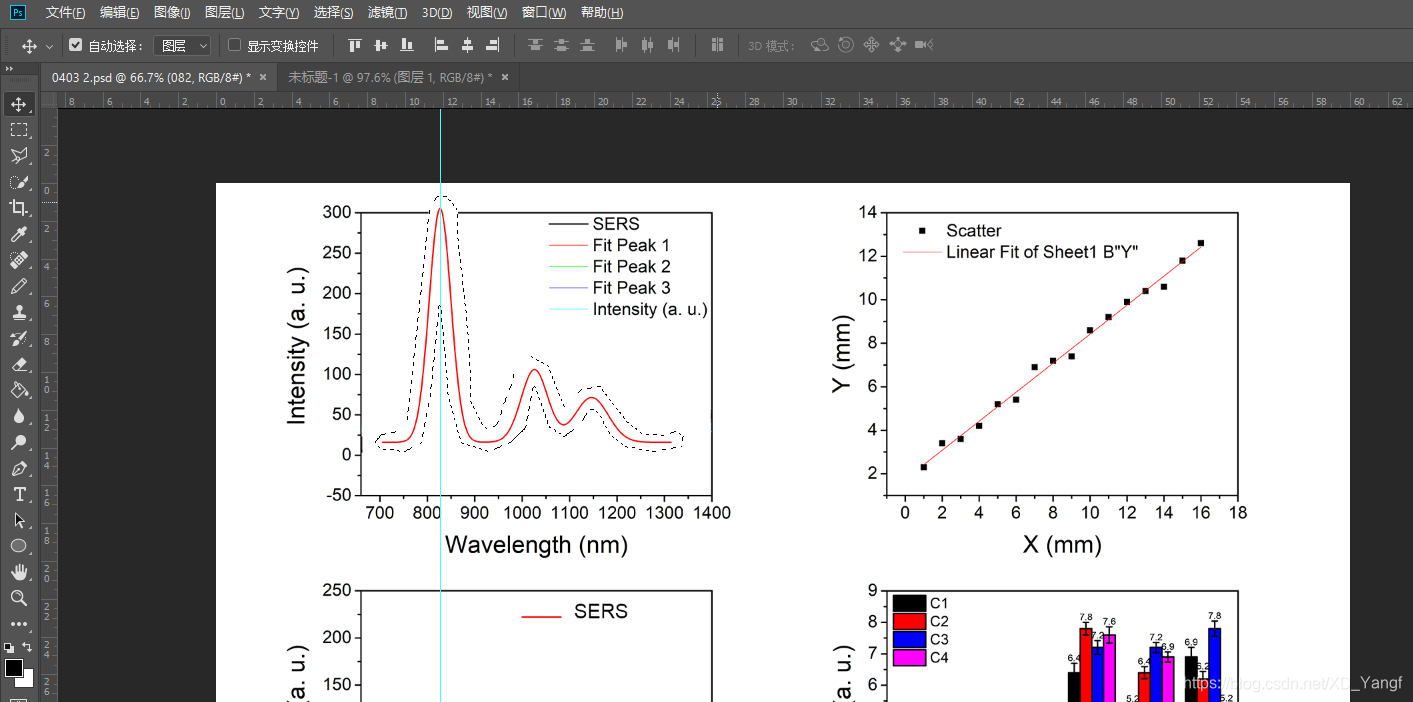

       如下图所示，使用移动工具，已将曲线移动到图层08中的图框中，但上方仍超出了边框。因而，在框选需要调整的图片局部的时候，尽量框选出需要部分占比比较高的选区，即留白尽量少。同时，08图层和082图层中的纵坐标范围不一致，因此，需要对刚刚移动的选区图形进行纵向的缩放。

       4）图形缩放。

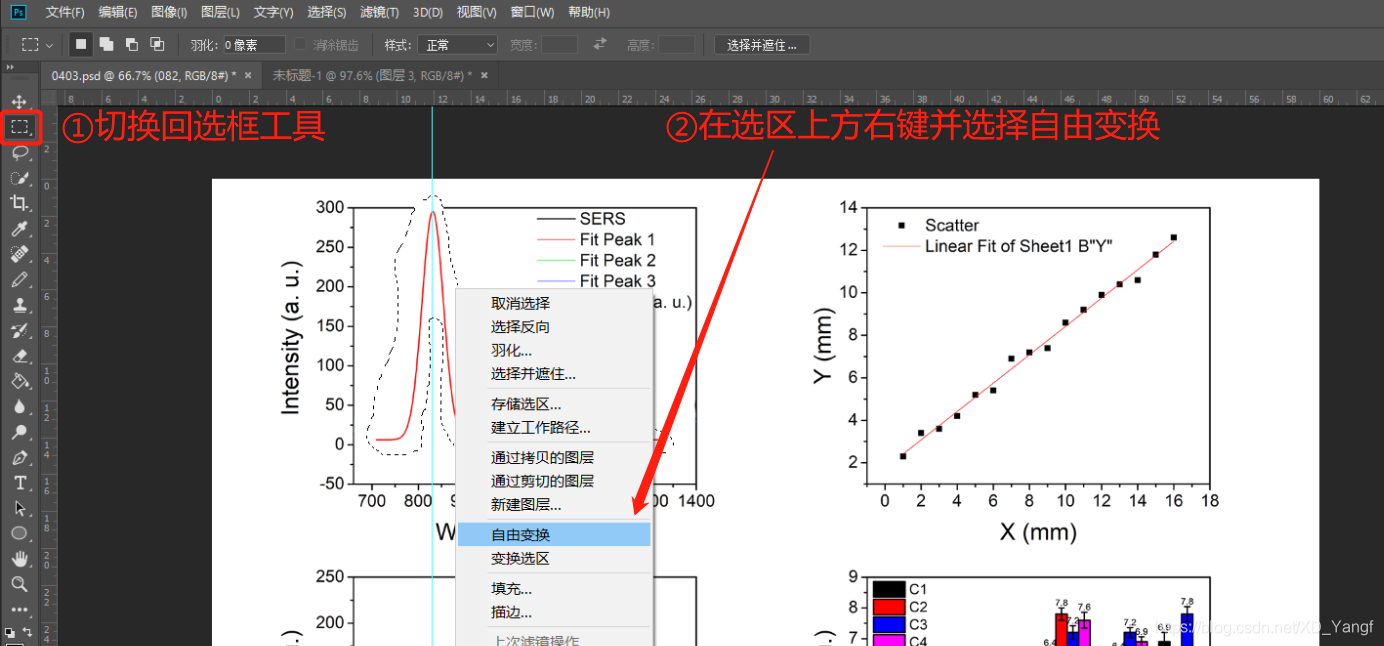

       上一步之后，鼠标不要乱点，保持拖拽图形后，选区依然存在。此时，需切换到选框工具，并在选区上方右键，选择自由变换。

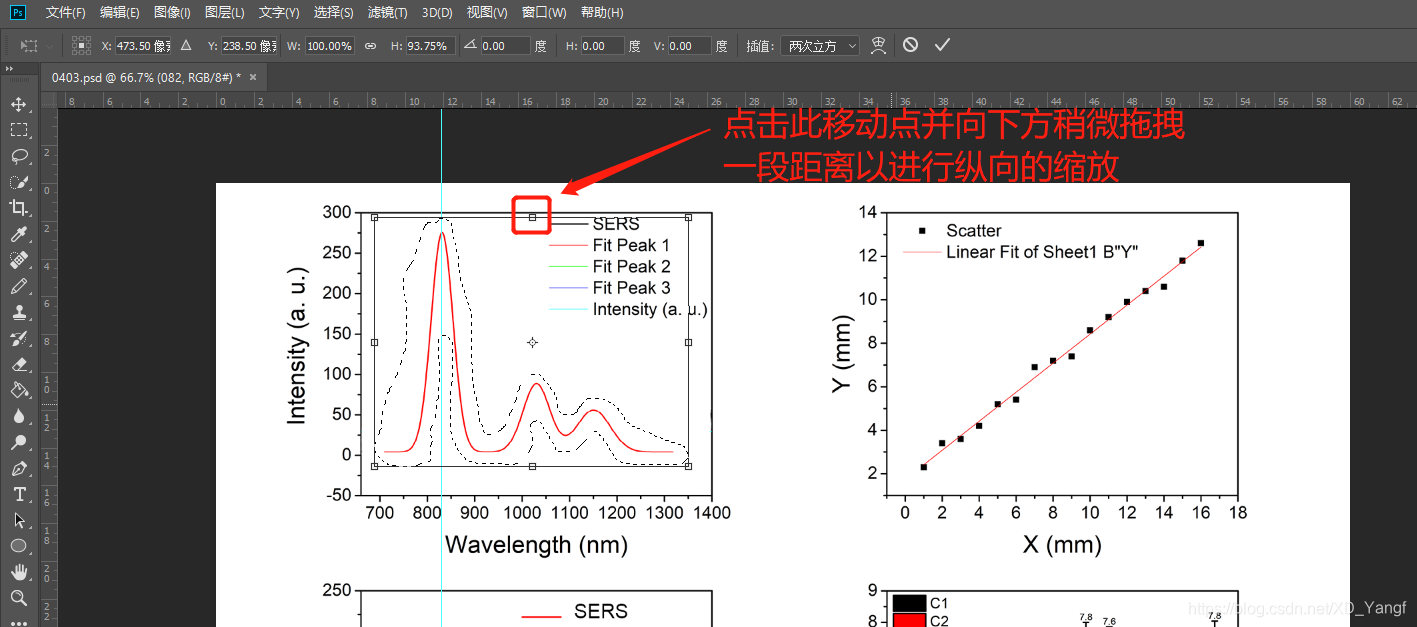

       选择自由变换之后，选区周围会出现可进行缩放的边框，因为原曲线的峰值大概在250上下处，因此，我们点击边框上方中间的移动点，并向下拖拽一小段距离，即可实现对图形整体纵向的缩放。

       另外，按下ctrl+T快捷键，可直接变换到对选区进行缩放的状态。



二、多边形索套工具

       1）选择多边形索套工具。

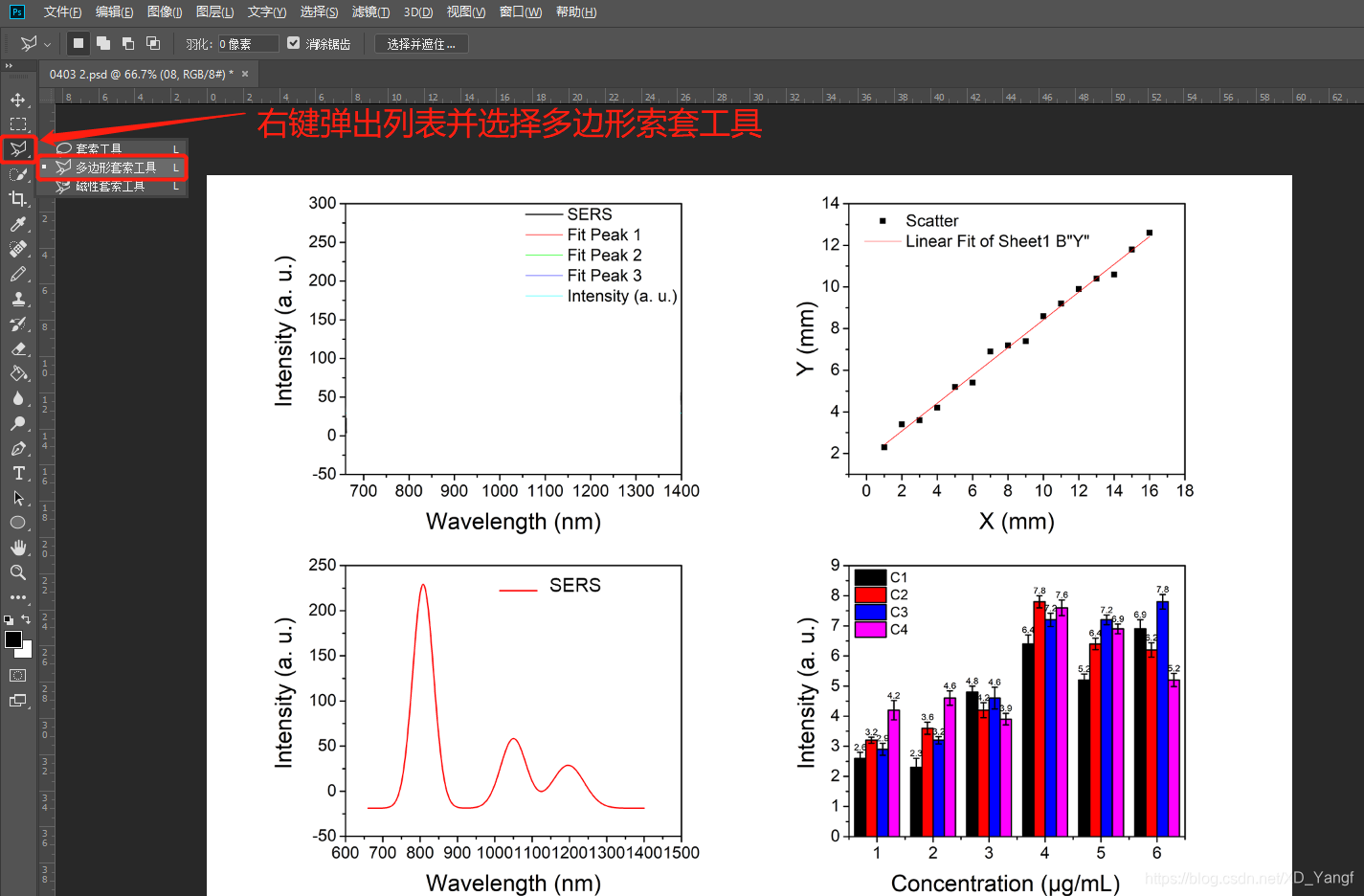

       在原先的索套工具位置右键，会弹出与当前工具相关的其他工具。此时，我们选择多边形索套工具。

       2）连续点击框选出选区。

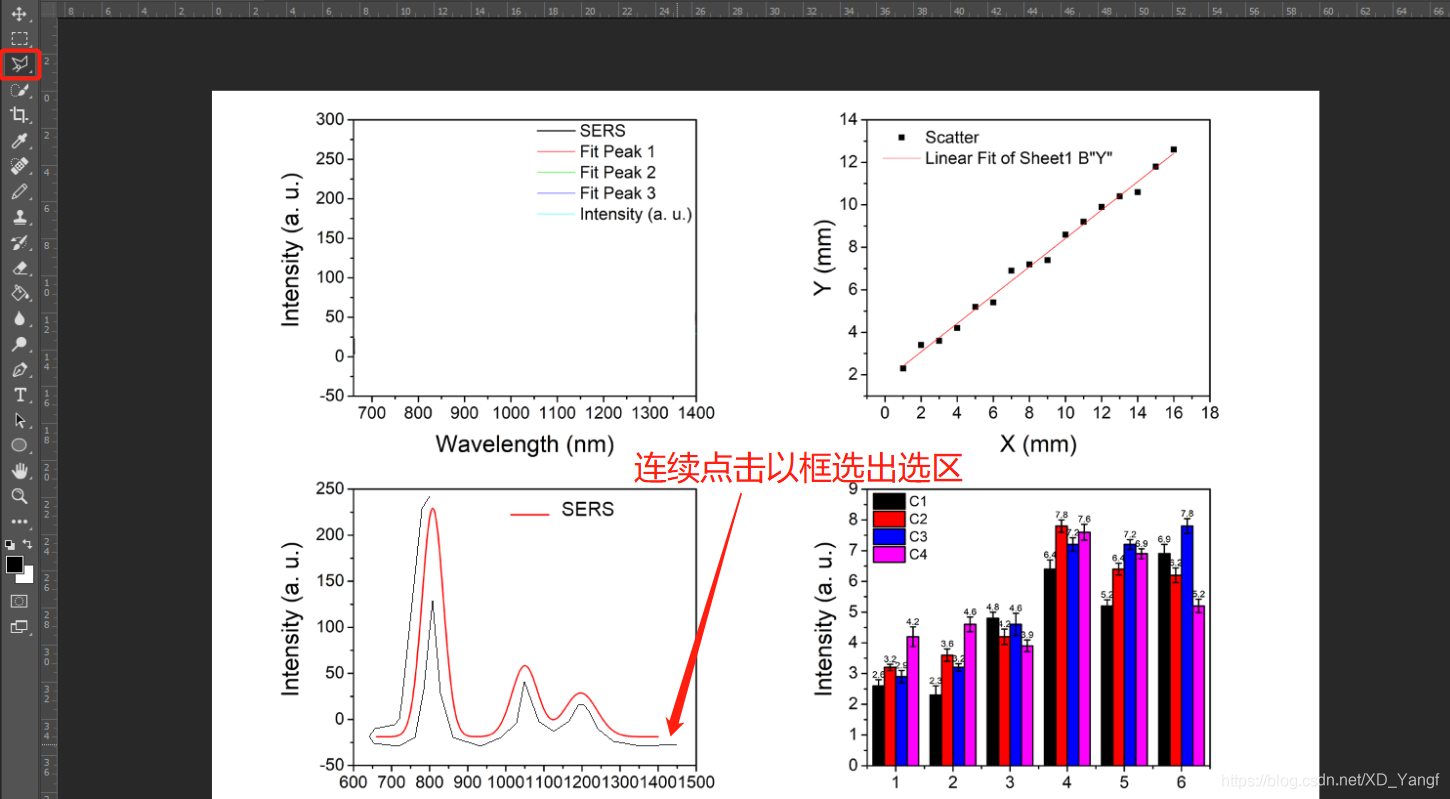

       多边形索套工具的操作模式更方便一点，围绕下图中曲线进行连续点击，并回到起点附近，即可完成对曲线的框选。

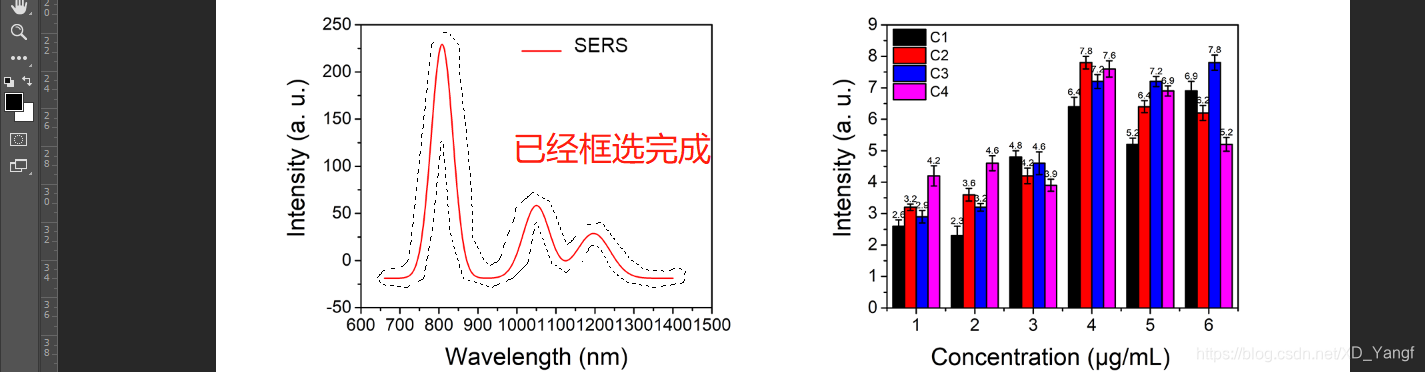

       下图为框选完的状态。

       3）移动选区。

       和前面的步骤一样，使用移动工具将当前选区进行移动。



三、磁性索套工具

       1）选择磁性索套工具。

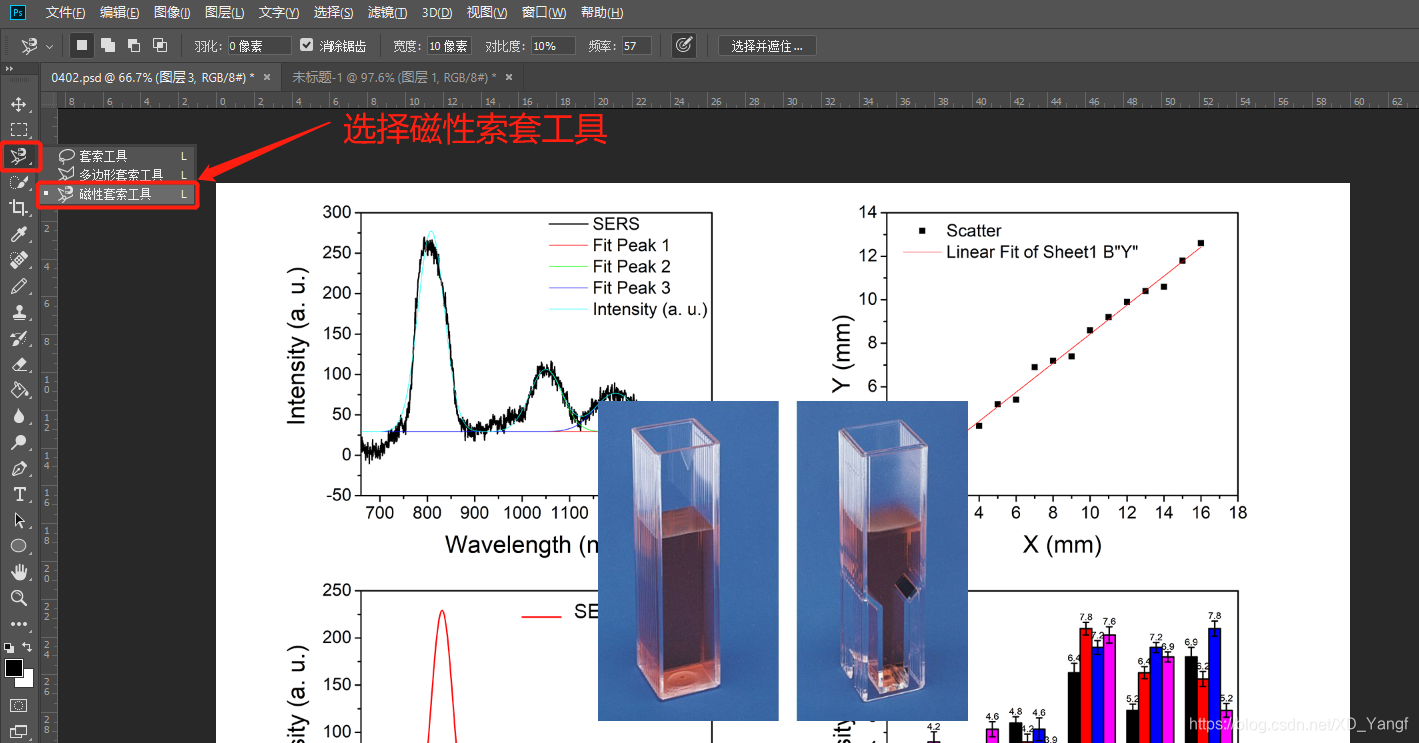

        接着，选择磁性索套工具。此时，我们不对曲线进行框选了。转而进行一些别的图形的抠图，如下图所示，我们置入了一个比色皿的图片，准备使用磁性索套工具将其中的比色皿紧贴框选住。

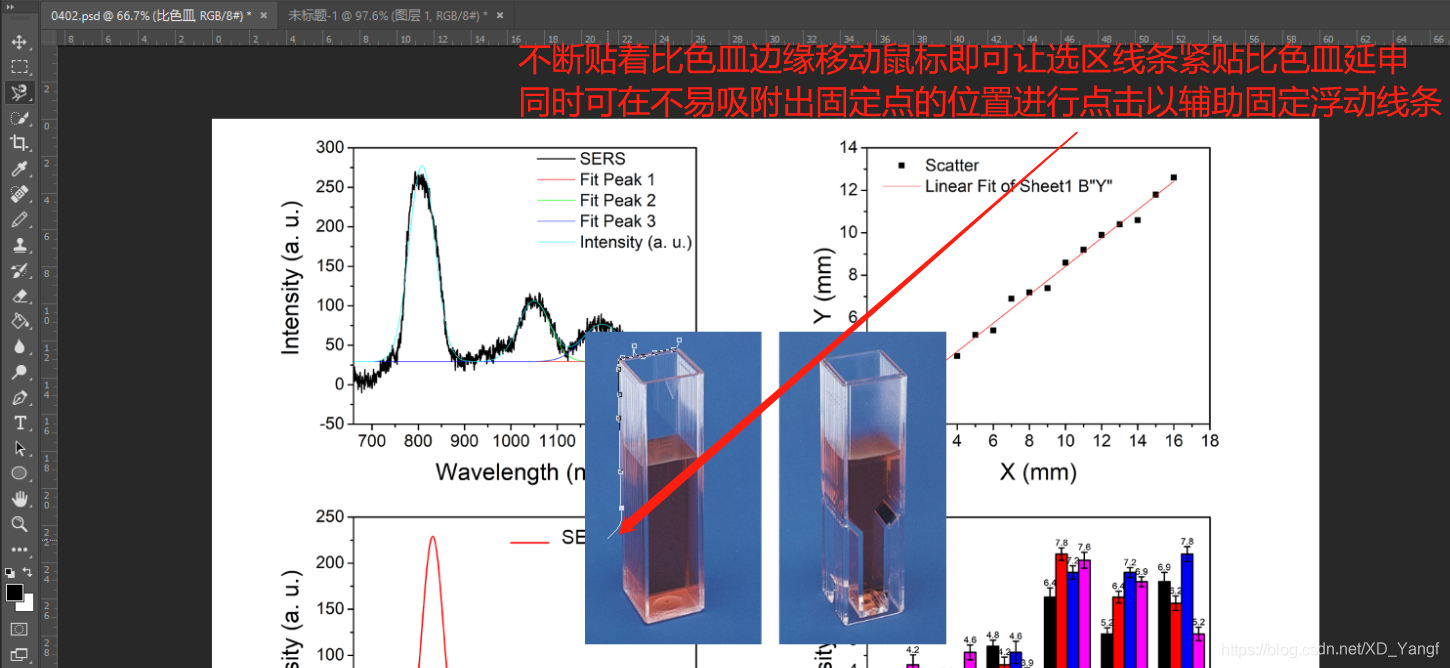

       磁性索套工具的使用，需要更为细节，即点击第一个起始点之后，需要沿着需要区域，即沿着下图中比色皿的边缘，慢慢移动鼠标，则选区线条会慢慢随着鼠标的移动而延申。在延申的过程中，会自动不间断地产生一些固定点，使得早些出现的线条固定住，不会再浮动，帮助我们确定选区。但对于图片边缘不明显的地方，线条在移动过程中不容易产生固定点，这时，需要我们手动点击鼠标，以主观产生固定点，以此方便后续的磁性框选。

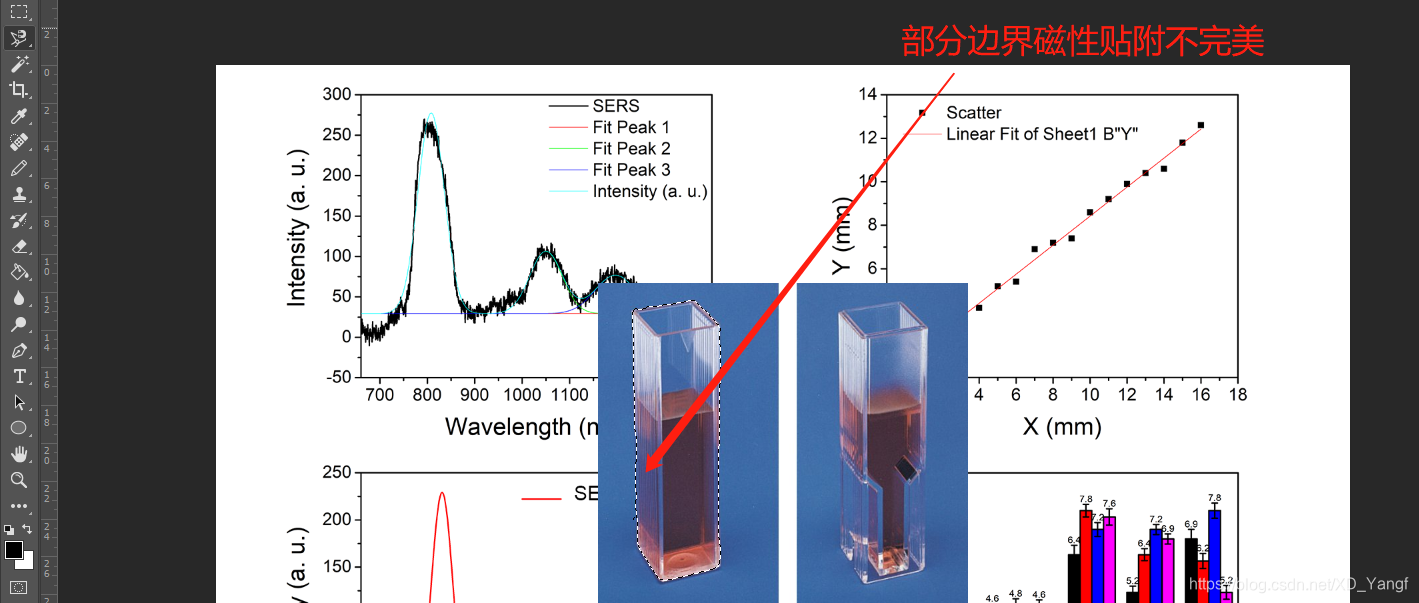

       框选结束后，发现，其实比色皿部分地方磁性吸附判断不够准确，可能会将需要的部分框选较少。

        2）切换选区模式。

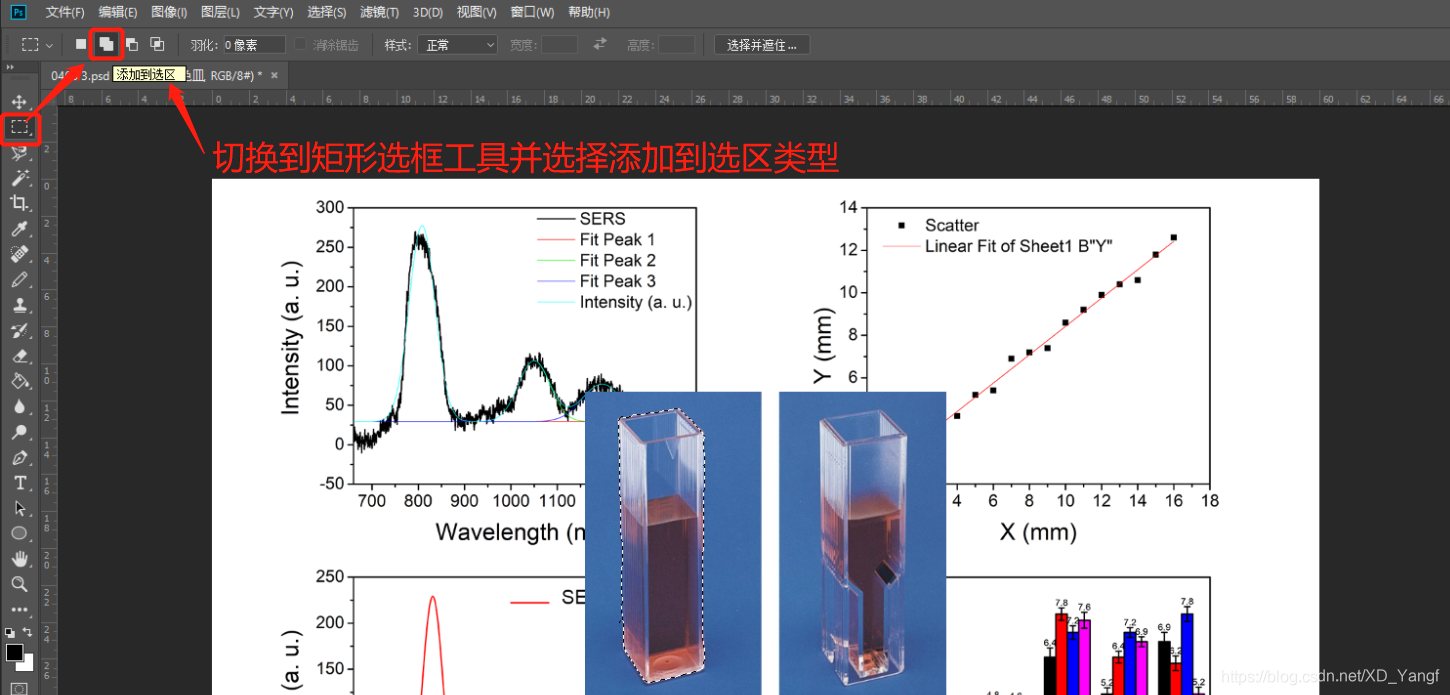

        为了在已有的选区基础上对其进行修改，我们这里也会使用到之前在3dmax和Visio中都使用到过的布尔运算，即集合关系。此时，切换到矩形选框工具（其实也可以切换到多边形索套工具），然后在横向工具栏左侧，将选区模式切换到添加到选区，即并集的模式（这四种选区模式分别为，新选区、添加到选区、从选区减去、与选区交叉）。

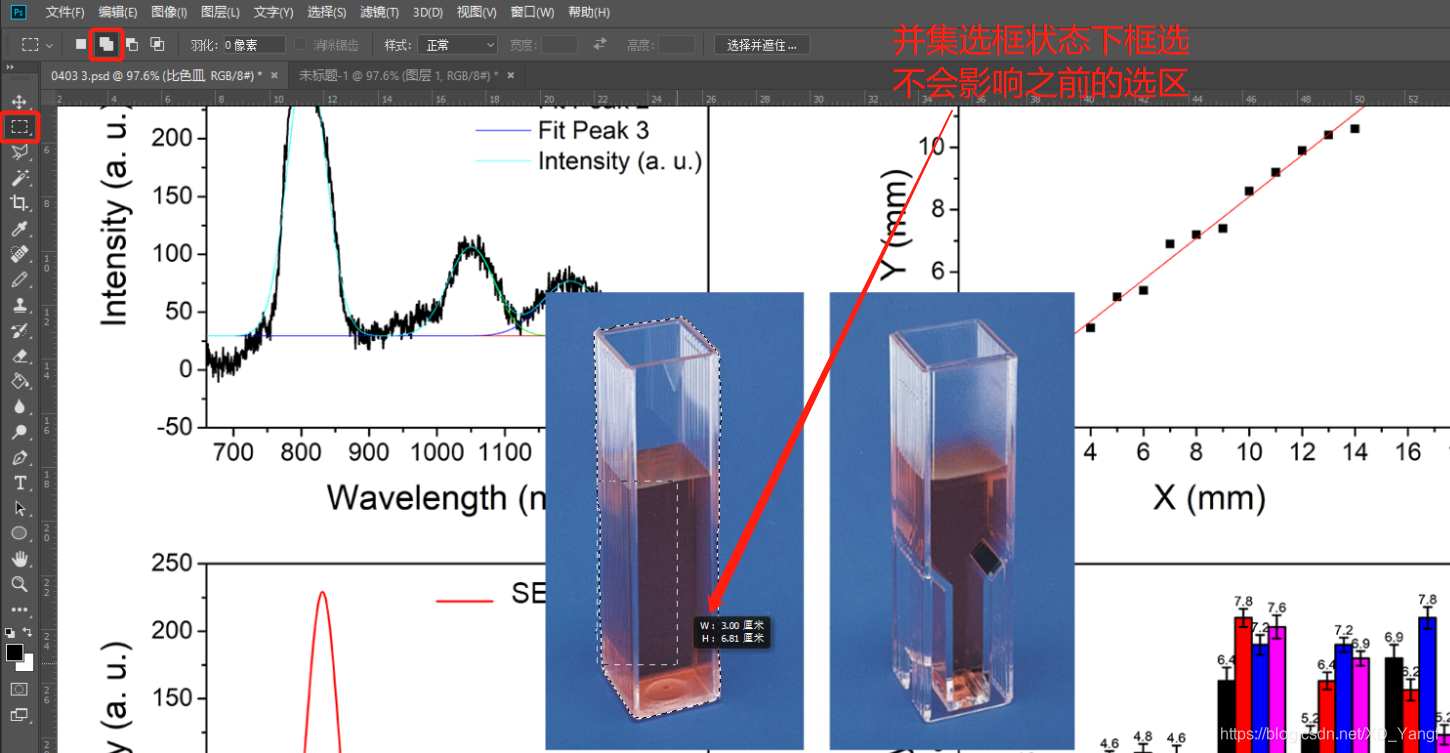

        在添加到选区状态下，使用矩形选框工具，在比色皿左侧缺少的部分继续框选，新框选出的部分，会与原选区合并。

       3）移动选区。

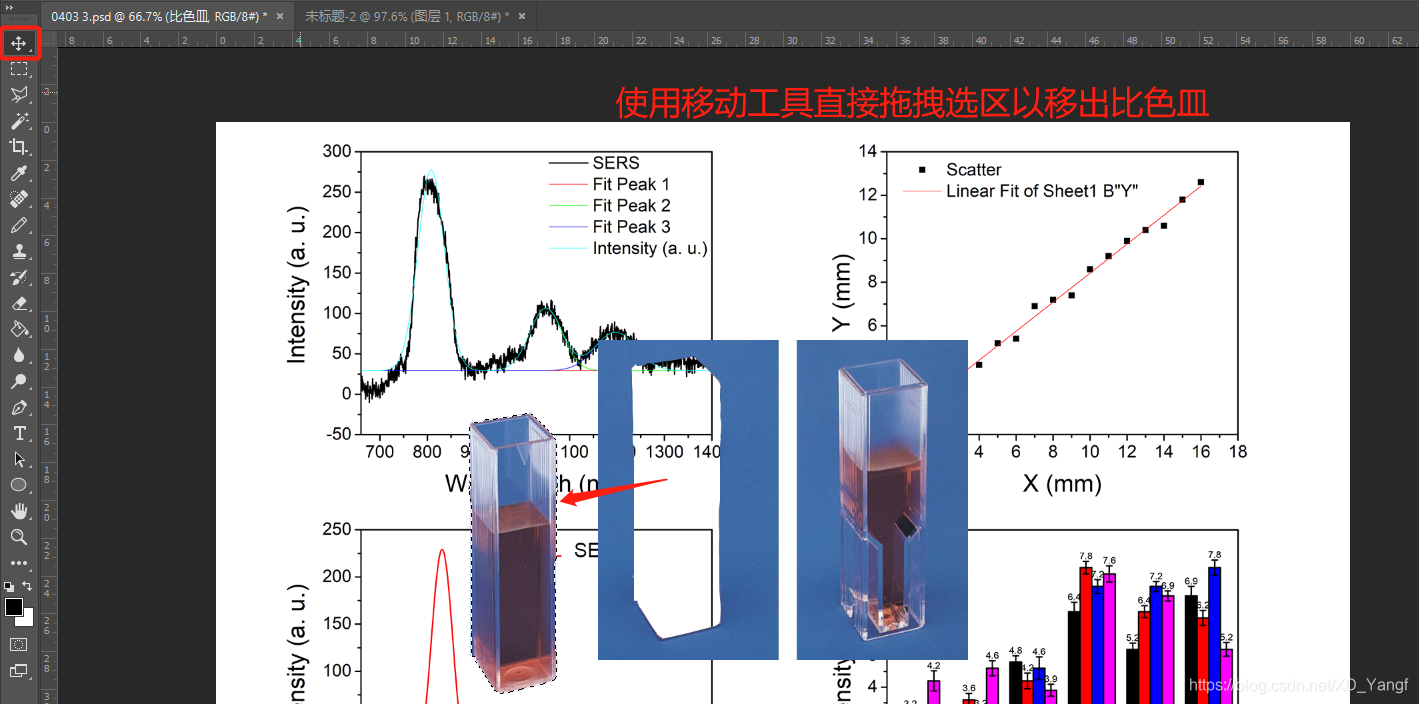

       和之前一样，切换到移动工具，直接拖拽选区，即可将其移走。

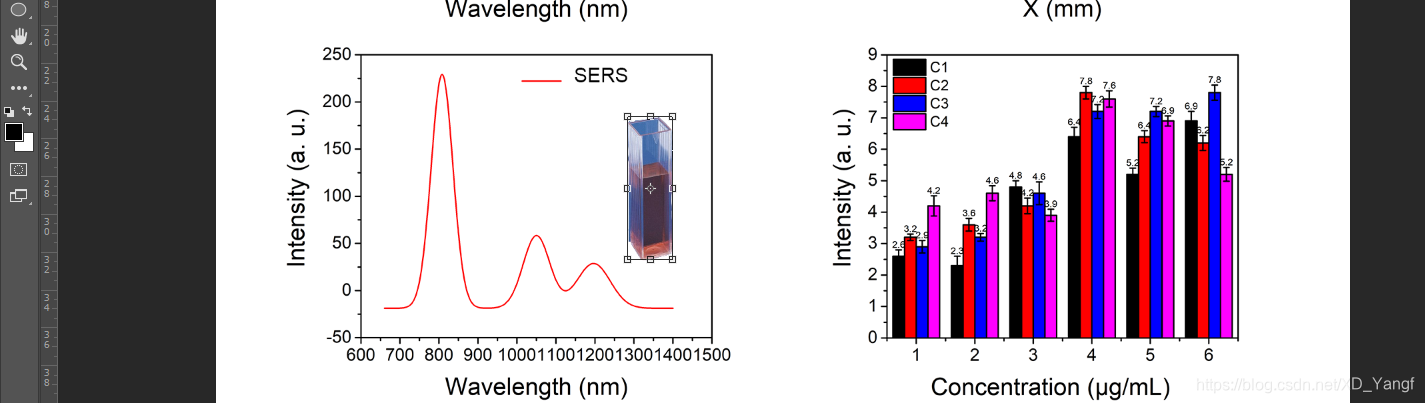

       保持选区存在的状态下，适当地缩放比色皿，并移动到合适位置。同时，可使用矩形选框工具，框选扣除比色皿后的剩余图片，并点击Delete将其删除。



四、魔棒工具

       1）使用魔棒工具。

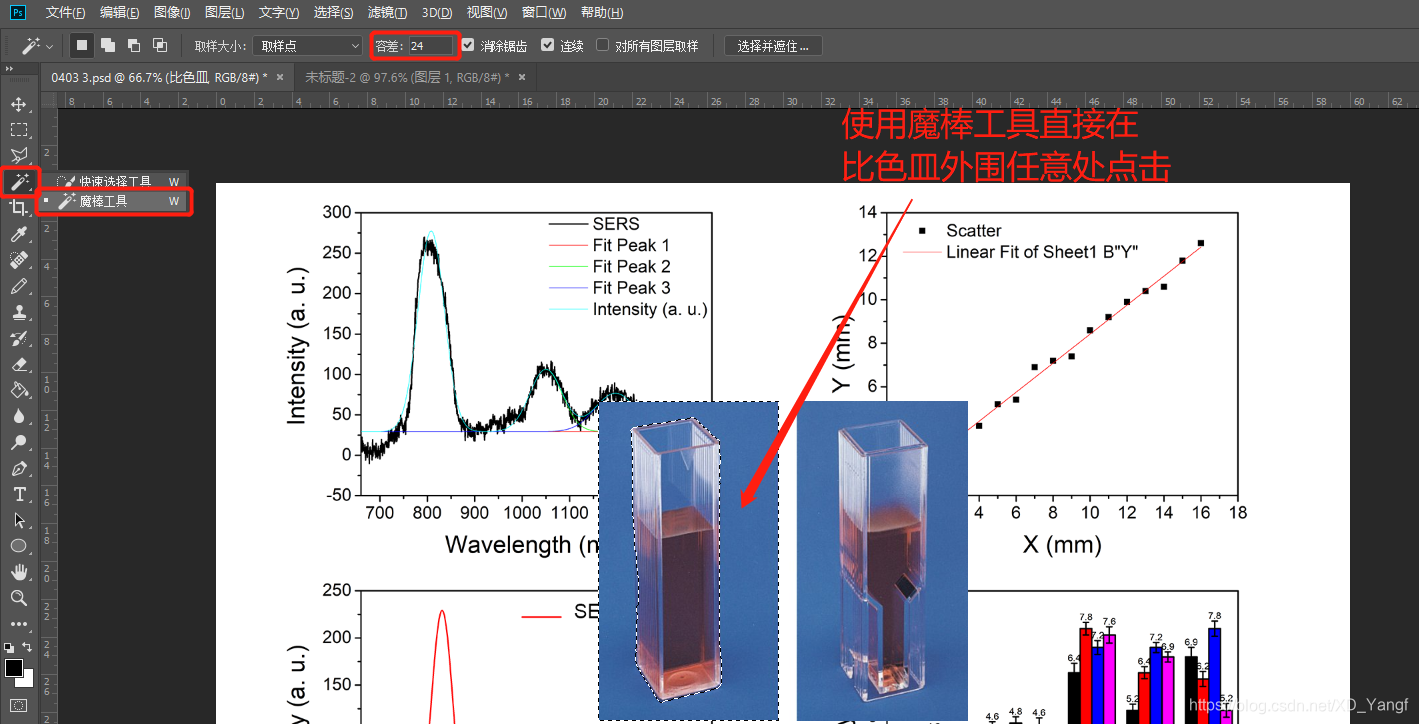

       在左侧工具栏索套工具的下一个位置处，右键并选择魔棒工具。然后，直接在图中比色皿周围任意位置点击一下，即可实现快速的自动框选（此时我们打算框选比色皿之外的区域，然后直接将其删除即可抠出比色皿）。但观察魔棒工具自动框选的效果，也有和前面磁性索套工具同样的问题，就是比色皿左侧边界识别不太好。

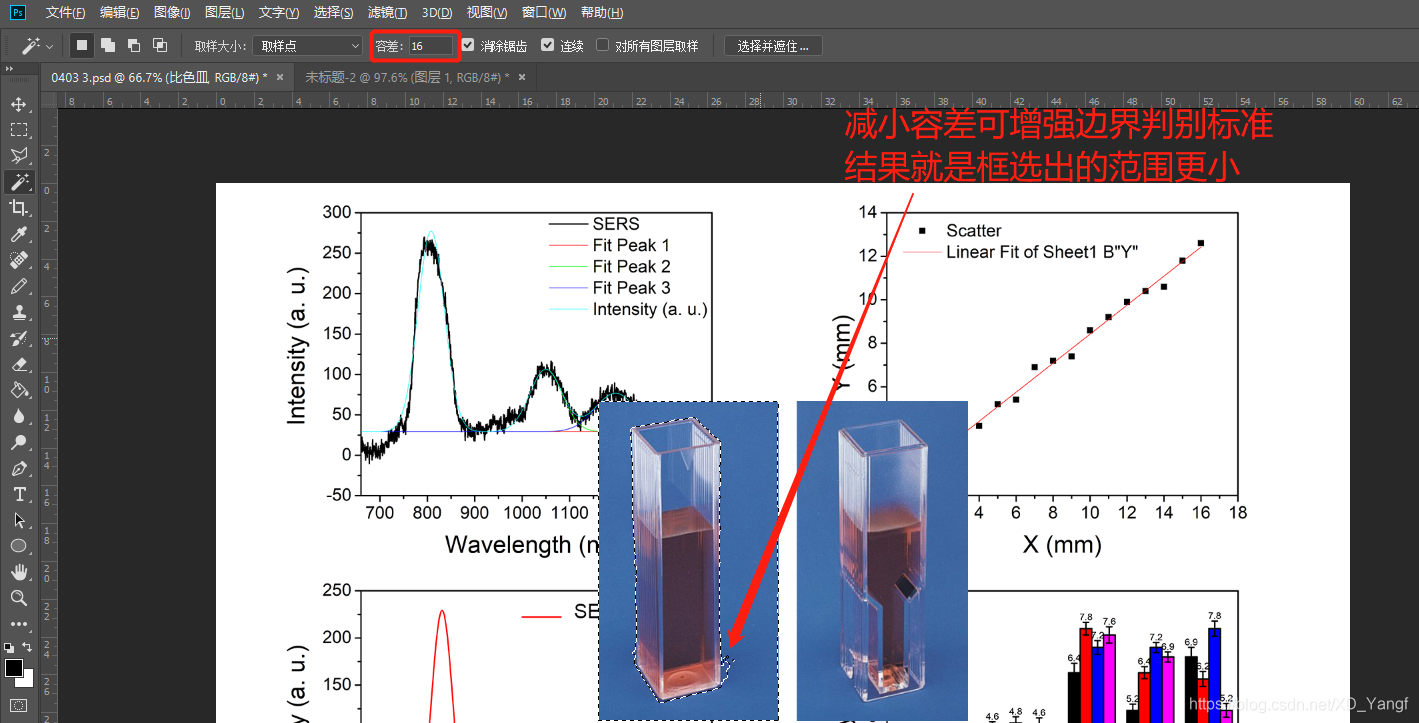

       此时，可以在横向工具栏中，将魔棒工具的容差降低些，这样软件对边界的判别标准会更高，因而，框选出的区域会更少。如下图所示，比色皿周边选区已经不会再寝室比色皿的左侧，此时效果已经比前面要好很多。

       2）删除选区并调整剩余部分。

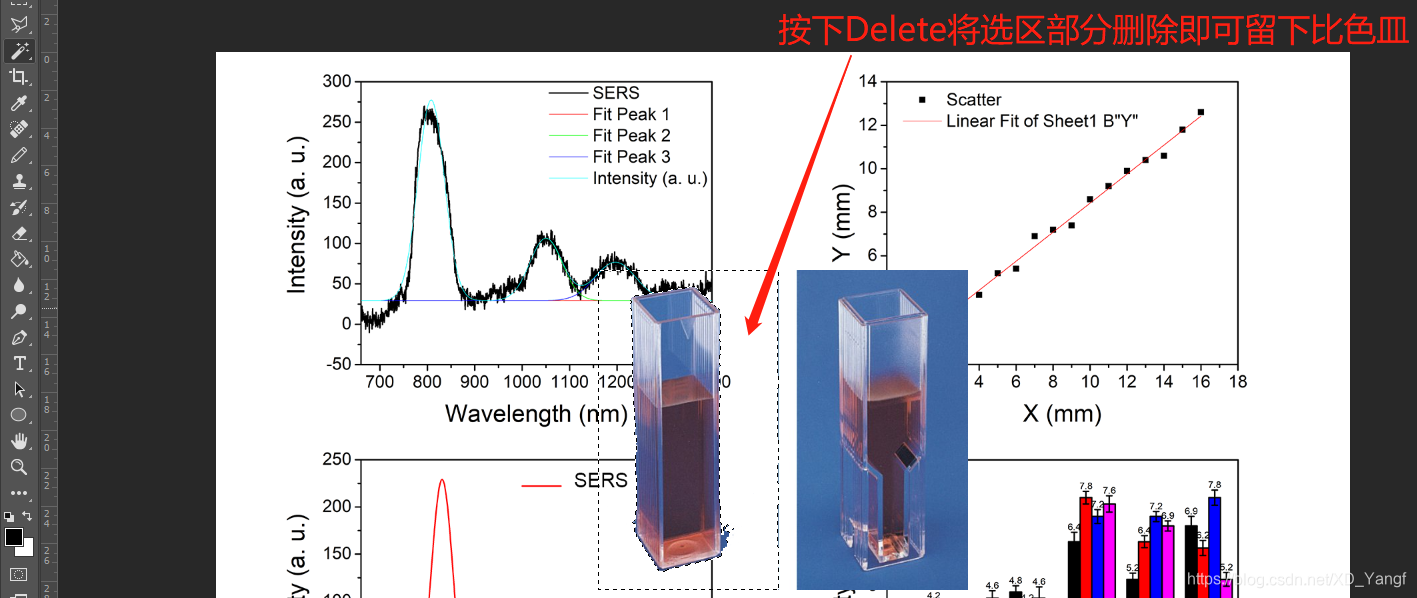

       接着，按下Delete键将选区删除，即可留下图中左侧的比色皿。

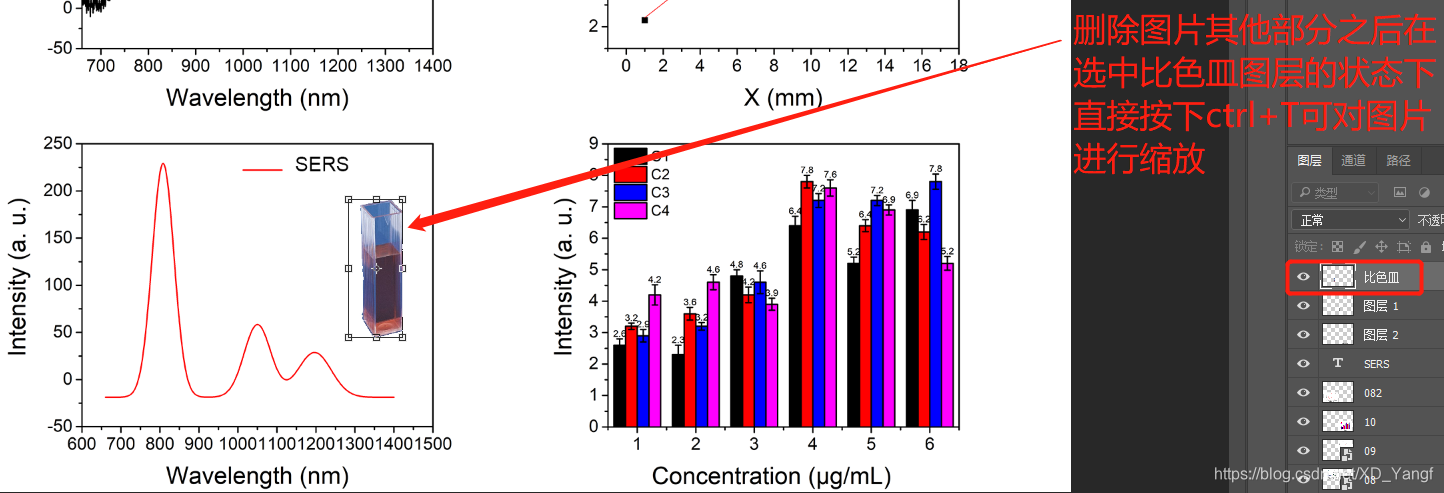

       继续删除图片其余不需要的部分，并在没有选区的状态下，选中比色皿图层之后，直接按下ctrl+T快捷键，可实现对整个图层的缩放，也就是对当前只剩下的比色皿进行缩放。



五、总结

       回顾，此篇我们用到的功能有：使用橡皮擦工具、使用索套工具框选选区、拖出参考线、使用多边形索套工具框选选区、使用磁性索套工具框选选区、切换选区模式、切换选区模式、使用魔棒工具框选选区。
