【无机纳米材料科研制图——Photoshop 0404】PS排列扫描透射电子显微镜图TEM/STEM

       此篇，我们来分享使用PS排列TEM投射图和STEM扫描透射电子显微镜拍摄的Mapping元素分布图。



一、排列图片

       1）置入TEM图片并调整。

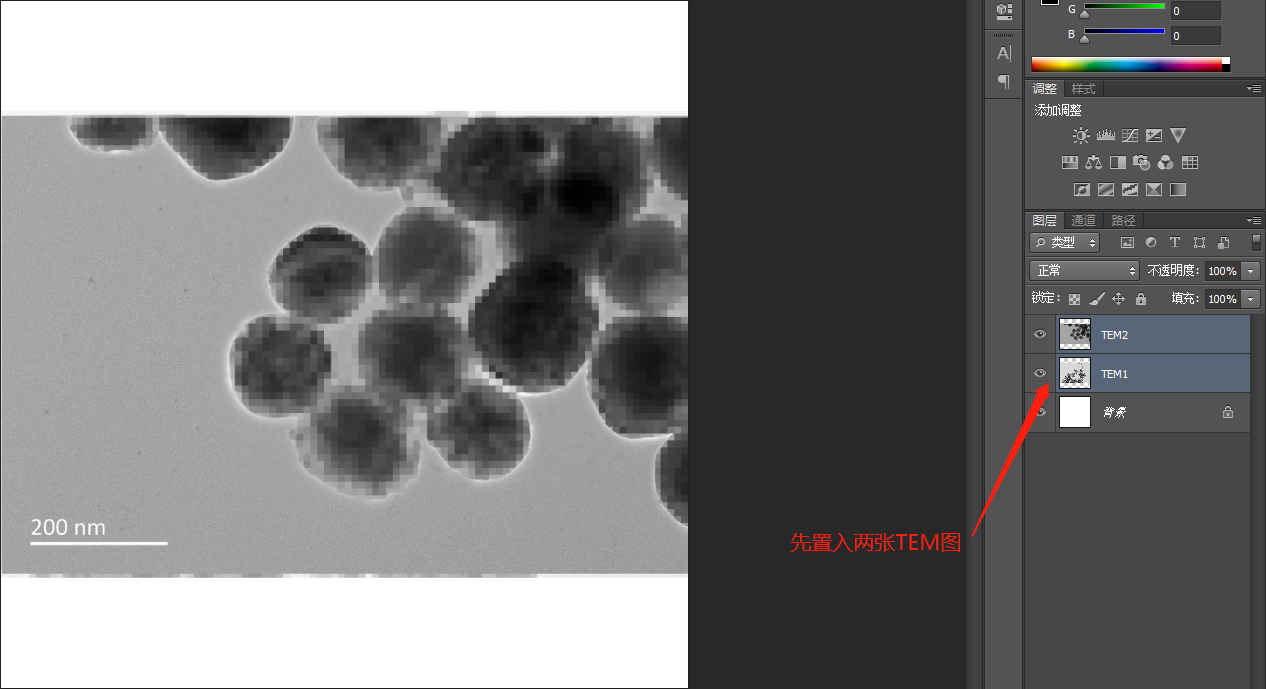

       首先，画布依然是60 cm * 60 cm。然后，先置入两张纳米球的TEM投射图（为了保护图片所有权，这里给TEM图搭上了马赛克）。一般TEM图像素都比较高，在当前画板中，显得太大，因次准备将其缩小。

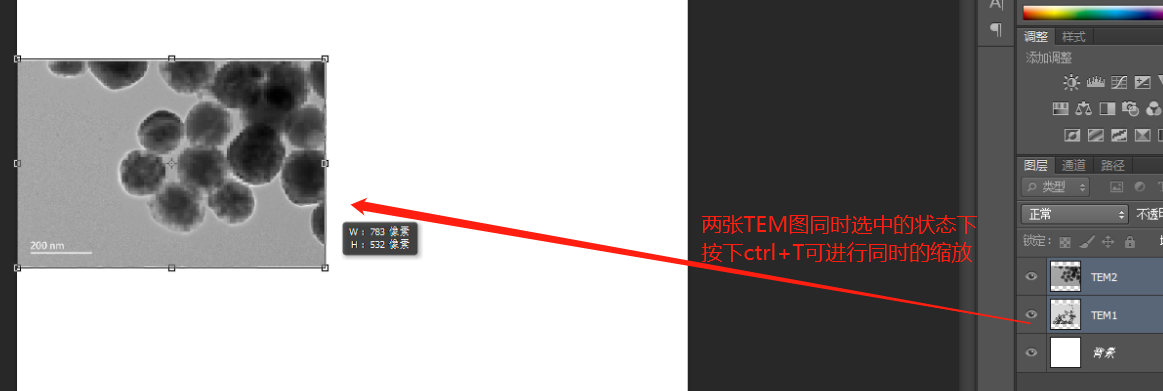

       可同时选中两张TEM图，并按下ctrl+T，对两张图同时进行缩放，图片缩小至其宽度为画布的一半即可。

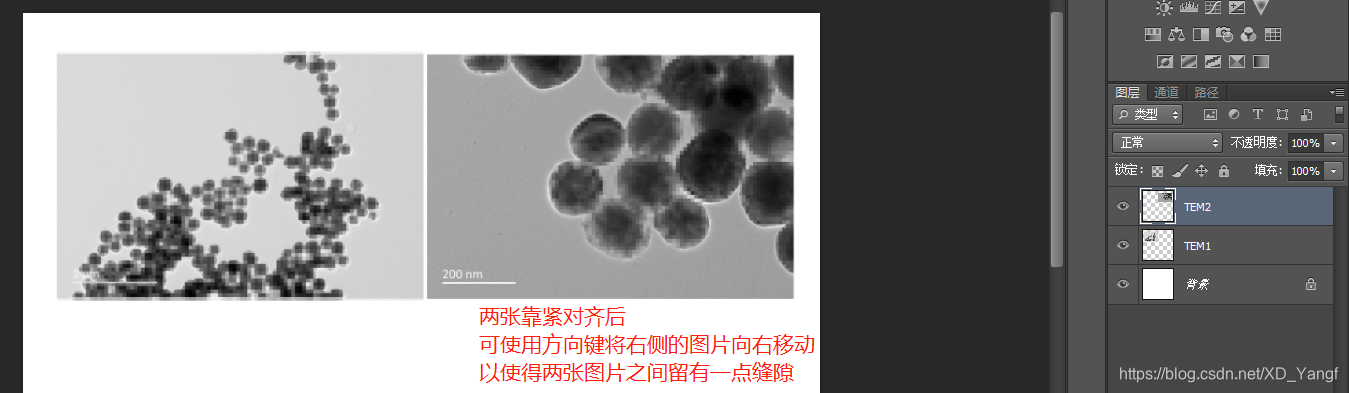

       接着，单独选中TEM2，并将其向右拖出，至于和TEM1紧靠的位置。再使用方向键，将TEM2向右移动一些距离，使得两张图之间留有一些缝隙。图片之间留有缝隙，整体会更为美观，不至于太紧凑。

       2）置入Mapping图。

       因为Mapping图尺寸没有那么大，因次，可以直接全部拖入。

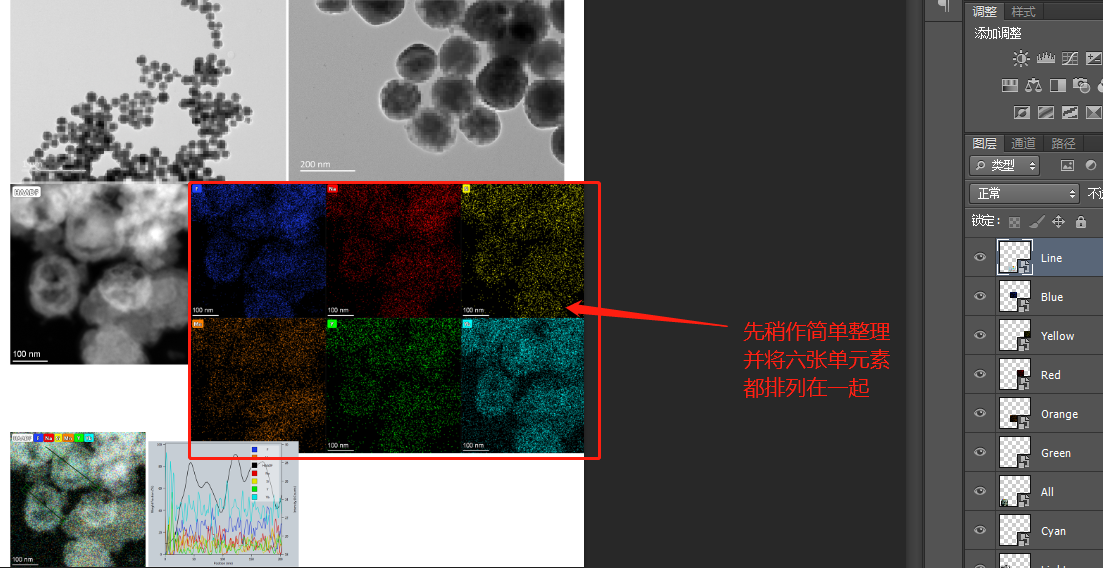

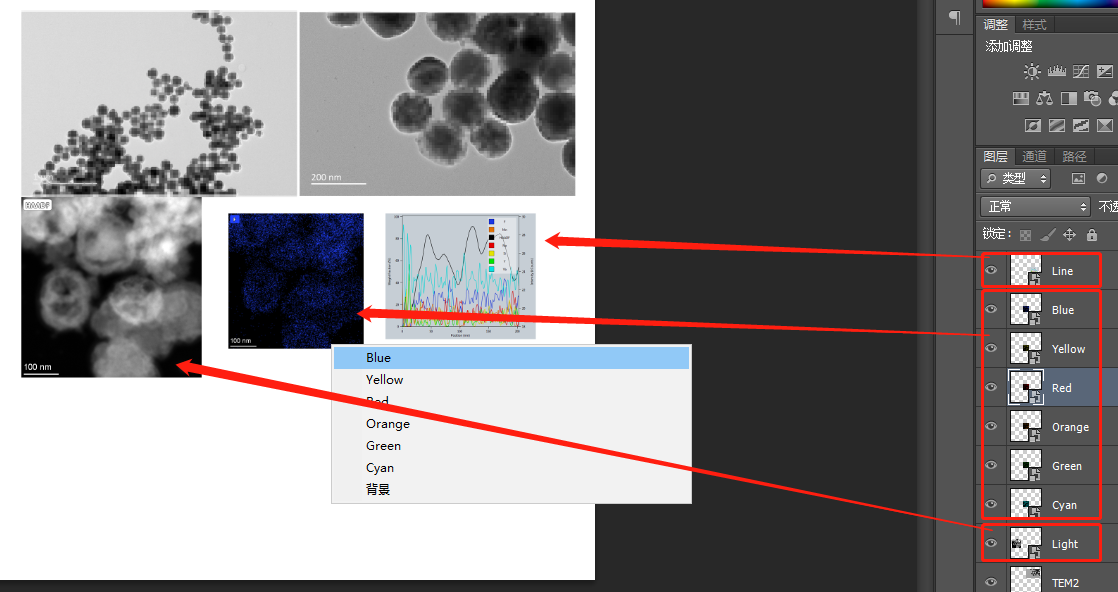

       接着，将新置入的图适当排列，同时，将六张单元素的Mapping图排列在一起，准备进行下一步的缩放。

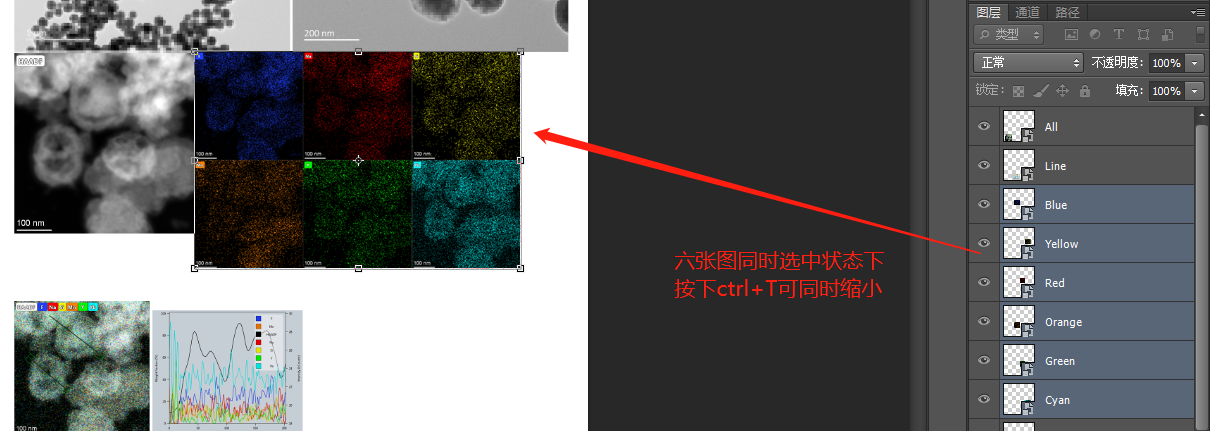

       和前面一样，按下ctrl+T，可将选中的六张图同时缩小。

       3）调整Mapping图的位置。

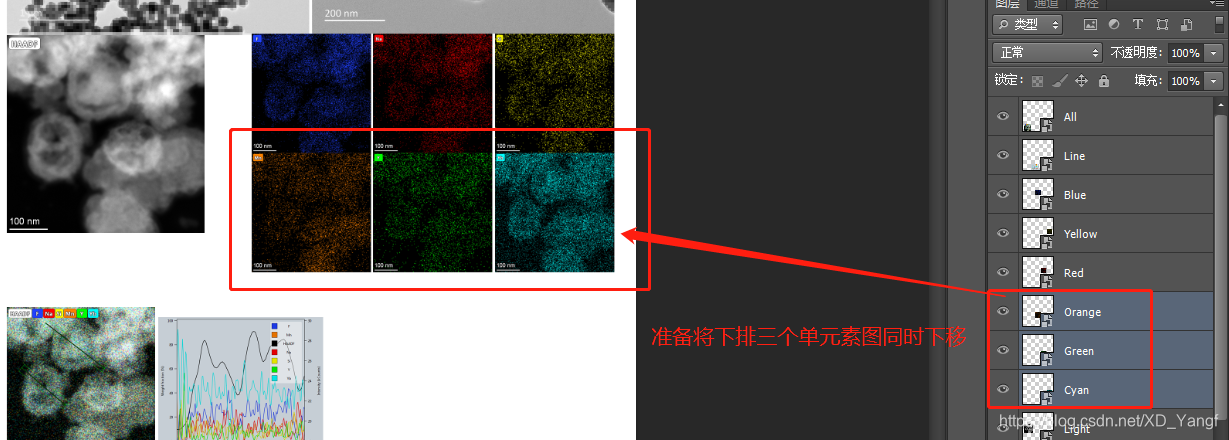

       调整Mapping图位置的时候，同样是最好能多选多调，比如下图中，调整完图片间的横向间距之后，就可以同时选中下排三个图片，并将其同时下移，以产生图片间的纵向间距。

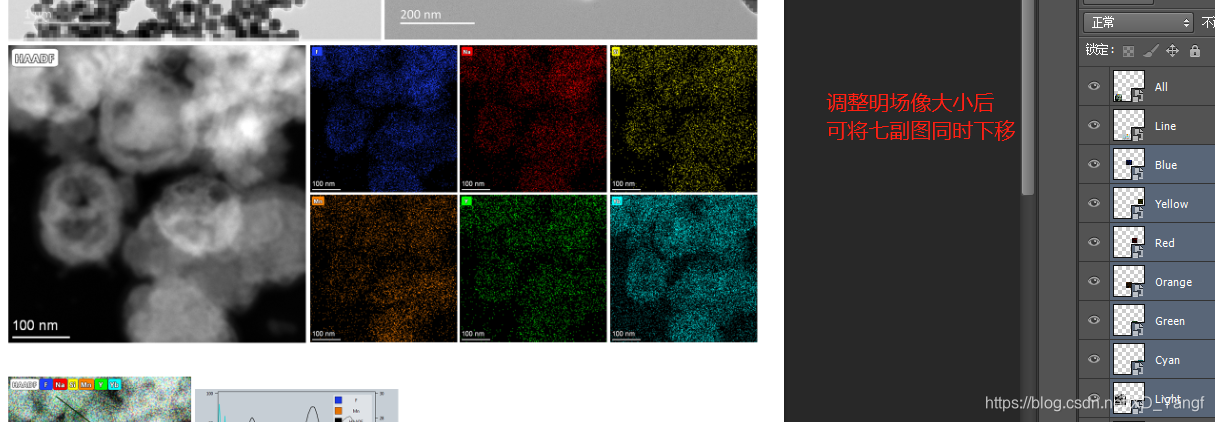

       接着，可以调整左侧明场像的大小，至其底部与单元素Mapping图底部相平。调整好后，可将明场和所有Mapping图同时下移，以产生和上方TEM图之间的间隔。

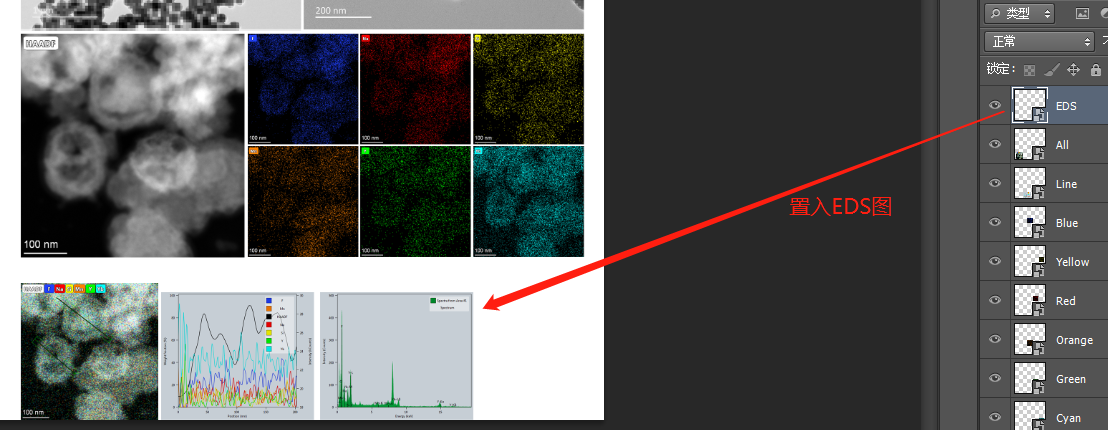

       4）置入EDS图并调整最下排图片。

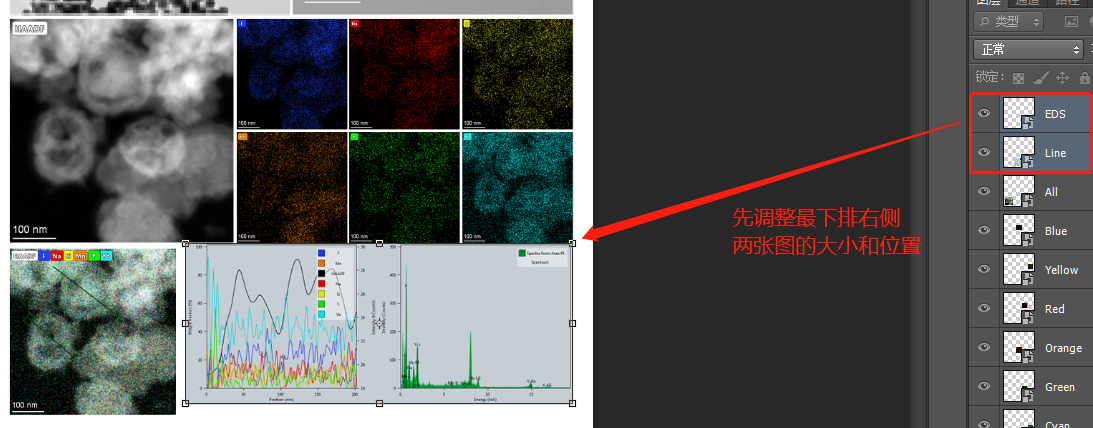

       由于Line和EDS图的尺寸相一致，因次，先同时调整这两张图的大小和位置。

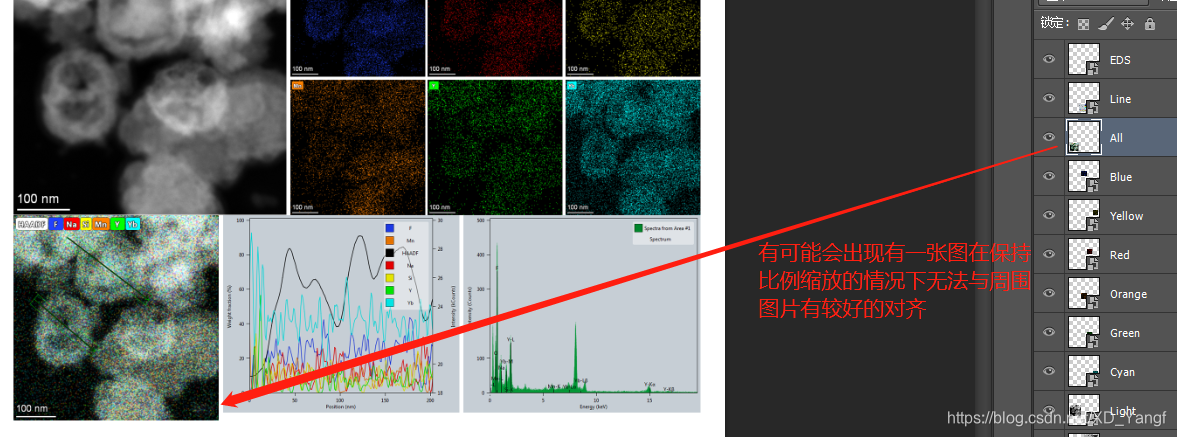

       当调整某行最后一个图形时，由于我们一般是保持比例缩放图片，因此，有可能会出现最后一个图形无法与该行其他图片对齐的情况。

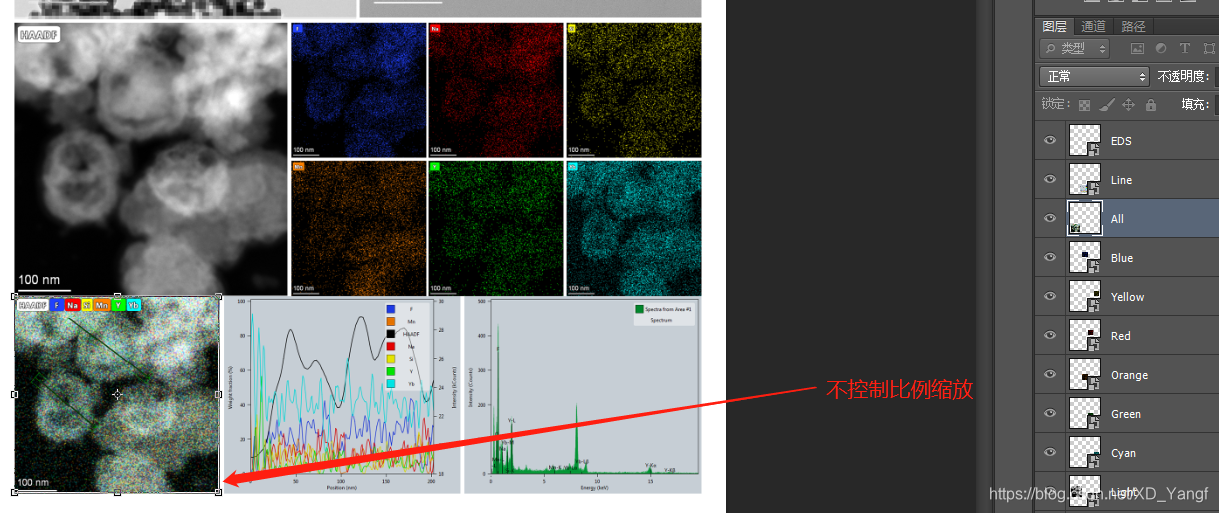

       针对这种情况，有两种解决办法。第一种是，如果图片超出或不足部分较小，可以选择不控制比例继续缩放。如下图所示，即没有控制比例缩放。

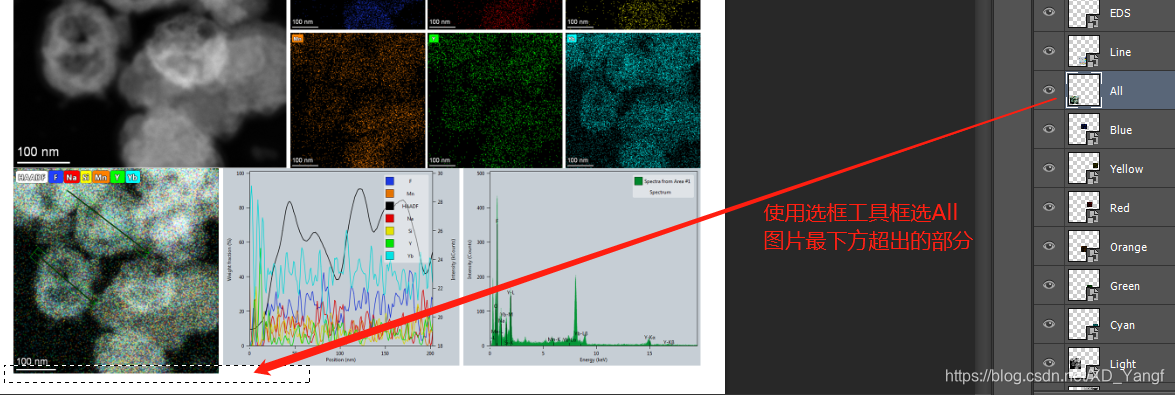

       第二种方法，可以将图片超出的方向，单侧或者两侧都剪除掉一部分。

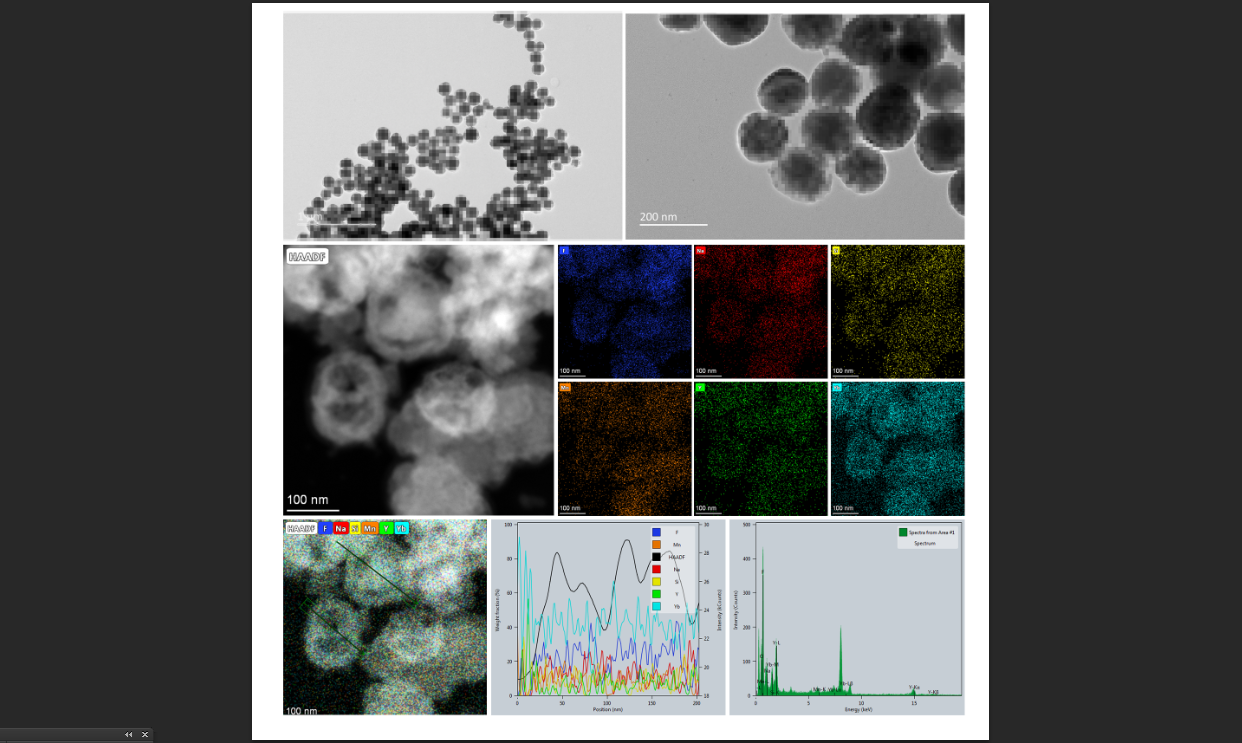

       剪切之后，将最后一排的图片整体向下移动一些，以隔开距离。



二、放大图片局部细节

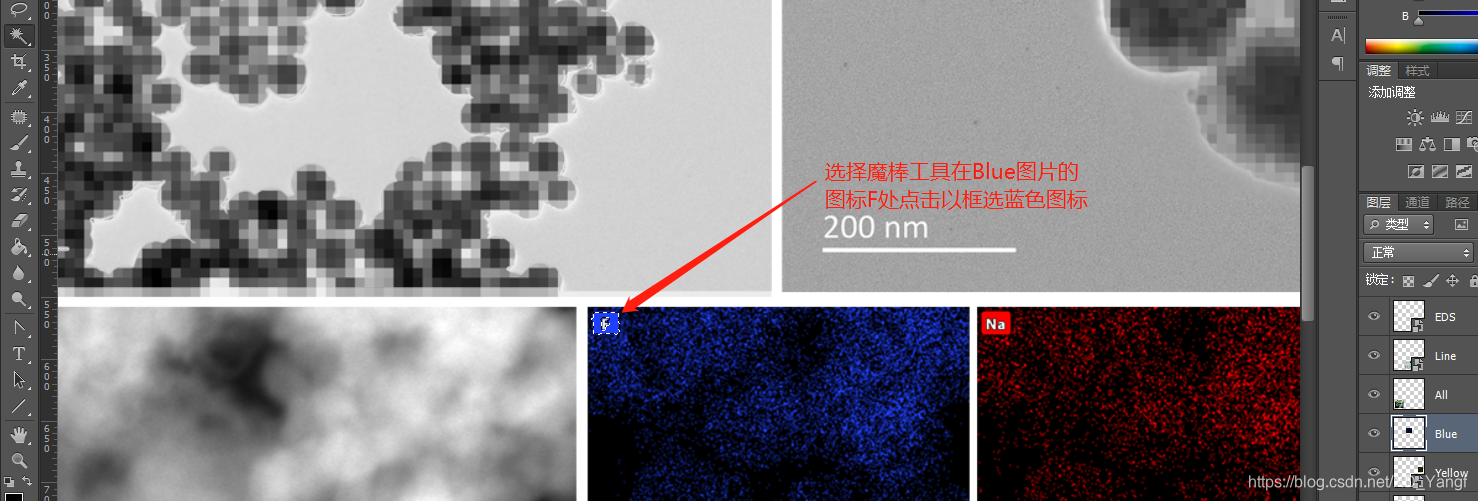

       1）使用魔棒工具框选图片局部。

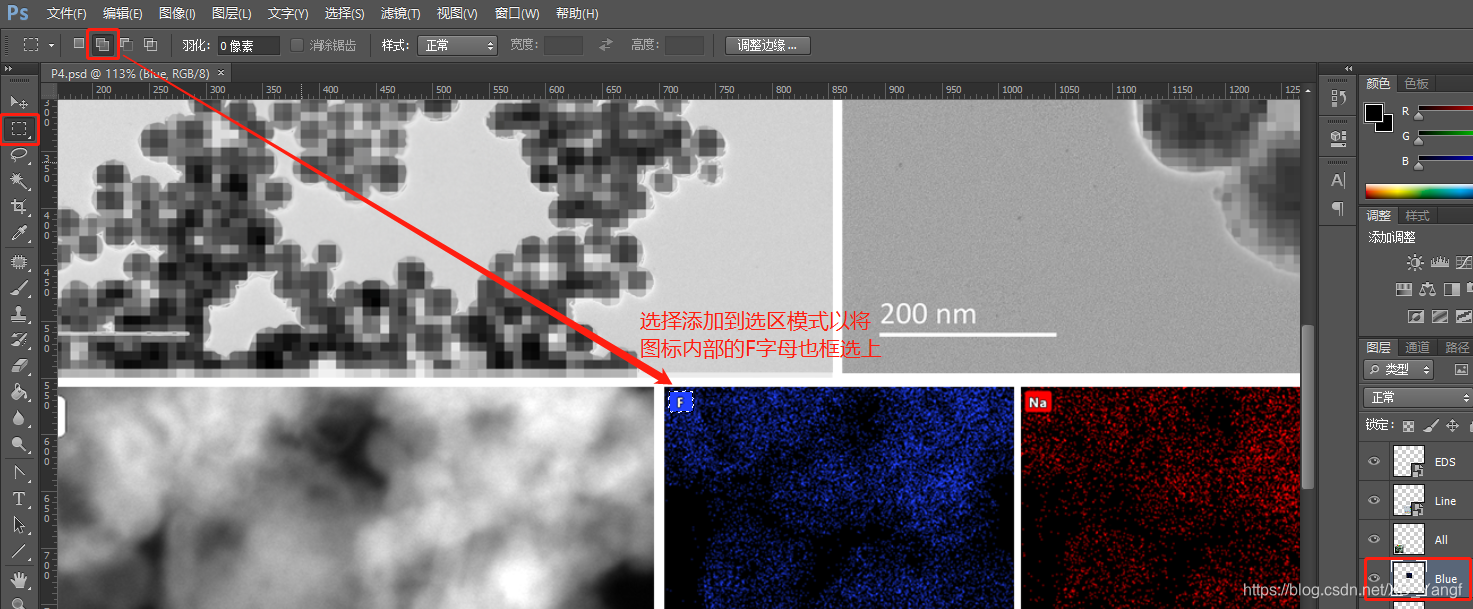

       接着，使用矩形选框，并调整为添加到选区模式，以将F字母也选中。

       2）变换选区。

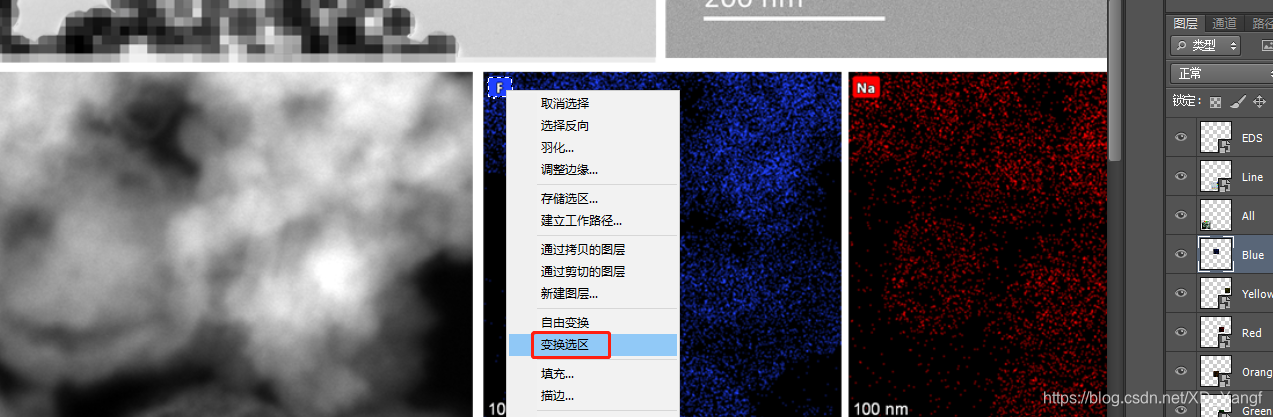

       在选区上方右键，并选择变换选区。

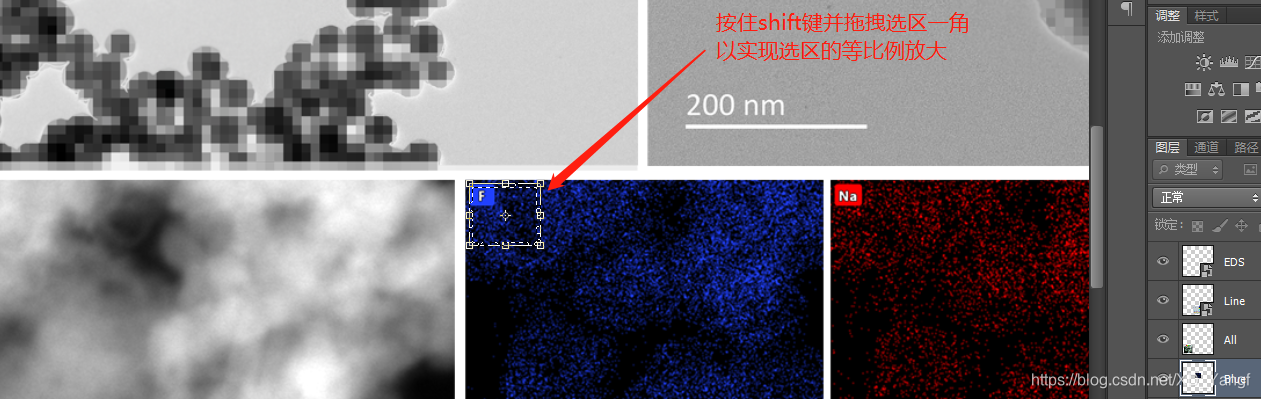

       接着，按住shift键，并拖拽选区一角，以实现选区的等比例放大。

       3）使用吸管工具。

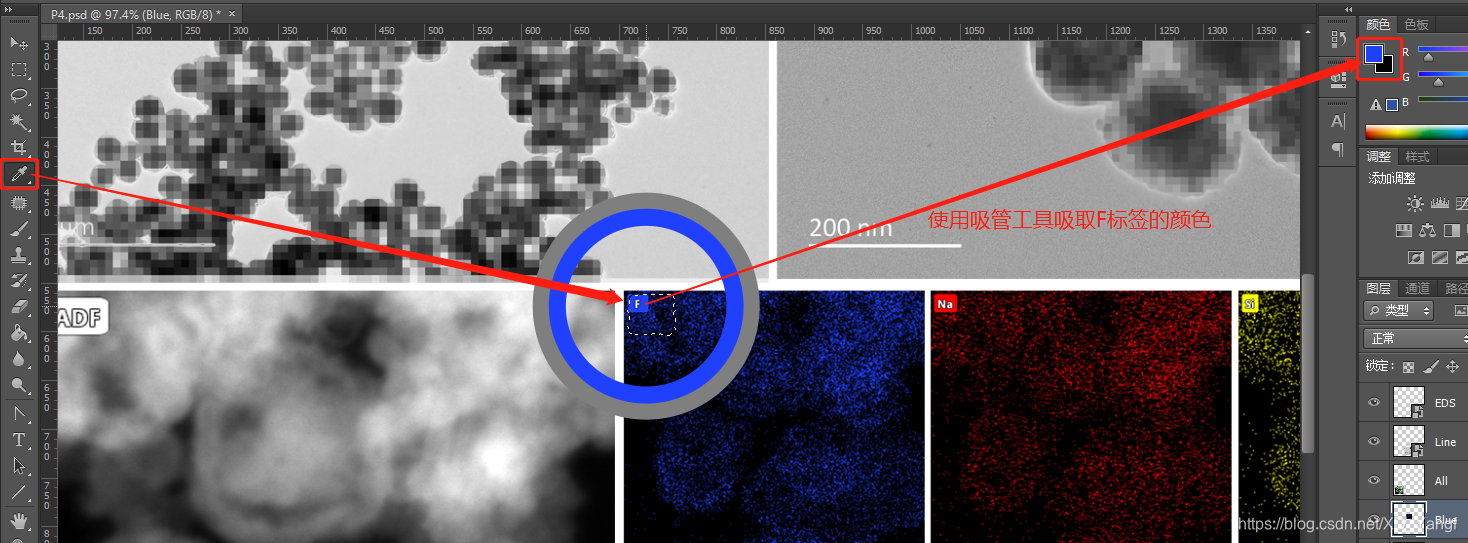

       接下来，使用吸管工具，在F标签处点击，以吸取F标签的背景颜色。

       4）使用油漆桶工具填充选区颜色。

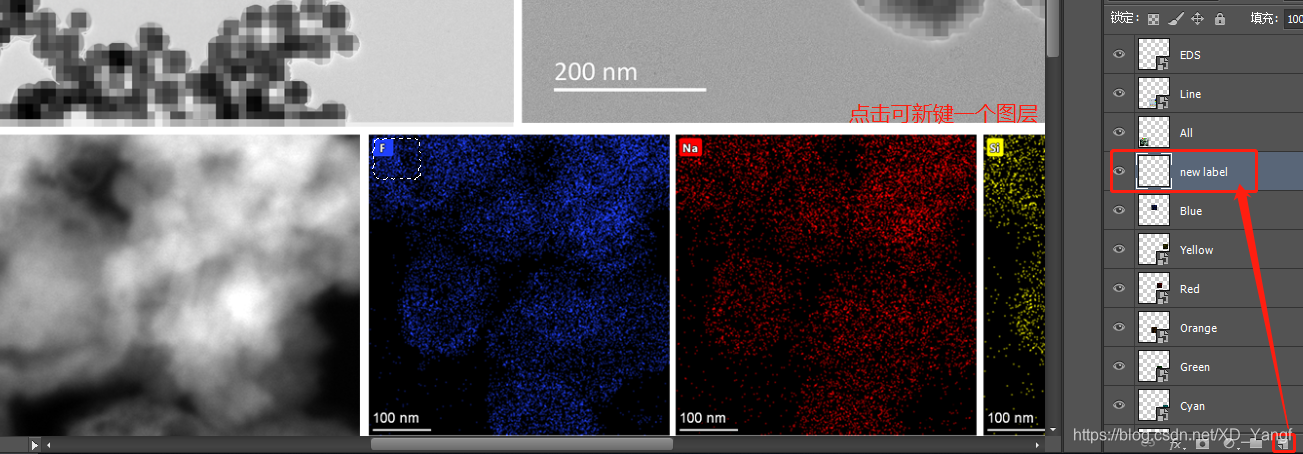

       在给选区填充颜色之前，需要新建一个图层。新建图层的目的，是为了在新图层里的选区位置填充颜色，这样就不会影响之前的图层，以方便后续仍能进行图层之间互不干扰的操作。之前我们也说过，选区凌驾于所有图层之上的，即可以对任意当前所选的图层进行修改，因此，选择了新的图层，也可以利用上一步中的选区进行操作。

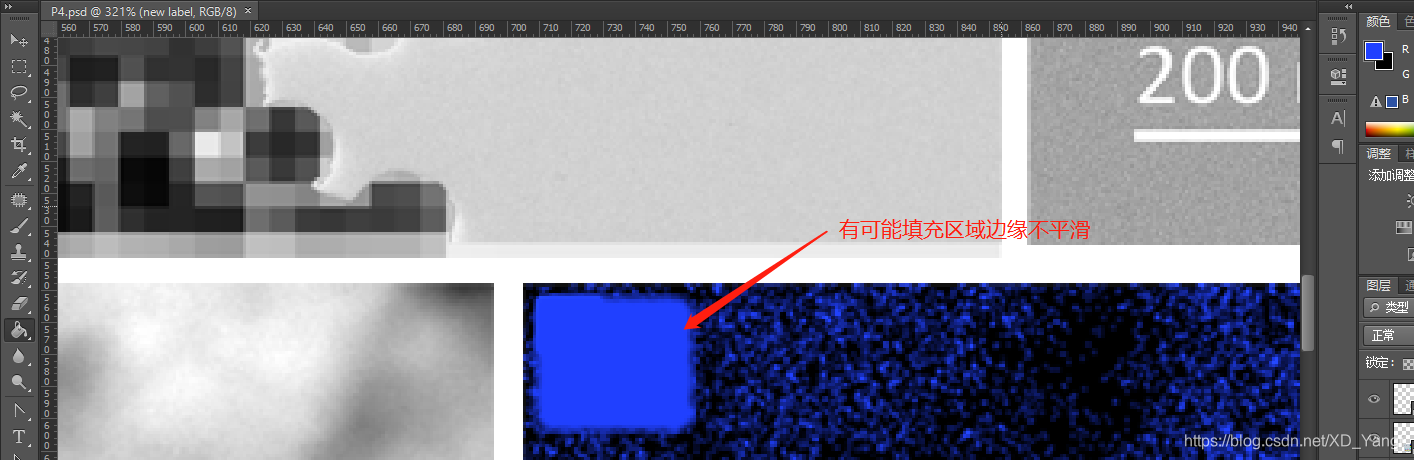

       如下图所示，使用油漆桶工具填充之后，新的图形边缘可能会不平滑。这是因为，在之前使用魔棒工具框选选区的时候，标签边界并不明显，因此，选区边缘也不平滑。

       5）使用有羽化效果的选框工具。

       针对上面选区边界不平滑的现象，可以选择使用矩形选框工具，选择新填充的图形边缘区域，进行Delete删除操作，将边缘修正平滑。也可以使用另一种方法，即给选框工具添加上羽化效果。

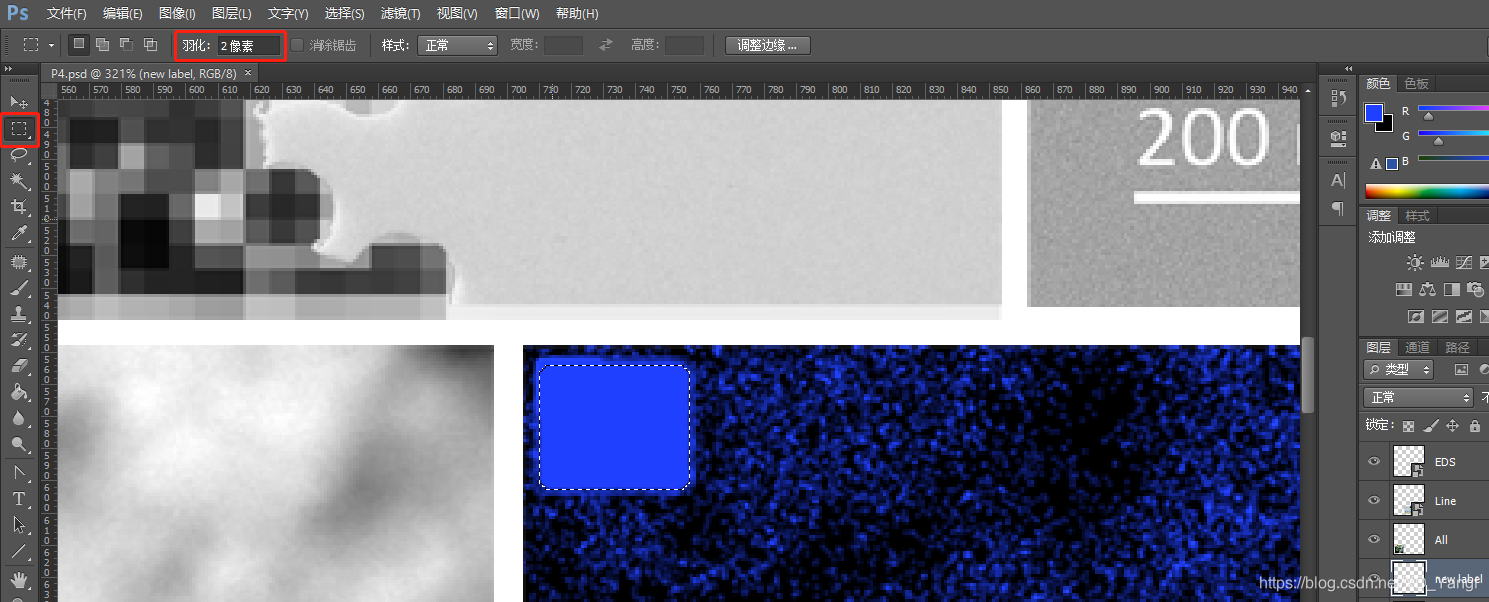

       如下图所示，我们选择了矩形选框工具，并将上方横向工具栏中的羽化值调整为2（具体大小根据选框的像素大小决定）。此时，根据新的new label图层中蓝色填充区域的大小，重新框选出一个选区，就会发现，当前的矩形选区边角是圆形的。这样具有圆形边角的矩形，更加符合原Mapping图中的标签形状。

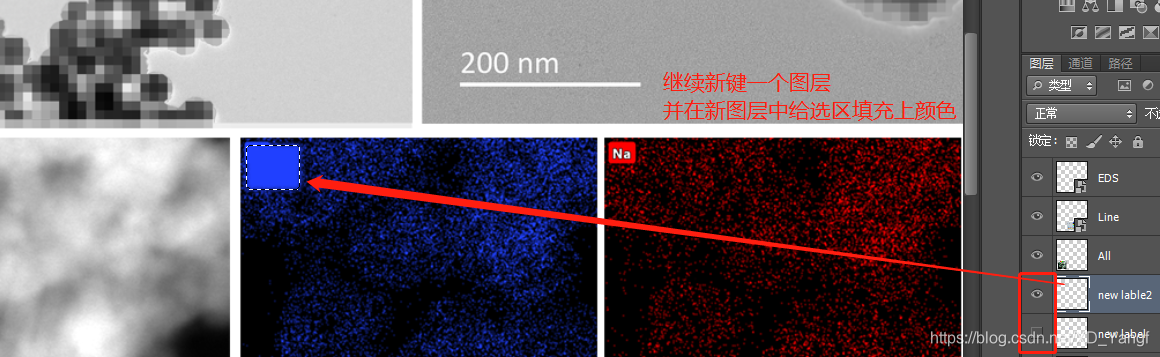

       接着，再新建一个选区new label2，并在此选区中，给圆角矩形选区同样填充上刚才的蓝色。同时，将之前的new label图层调成非显示的状态。

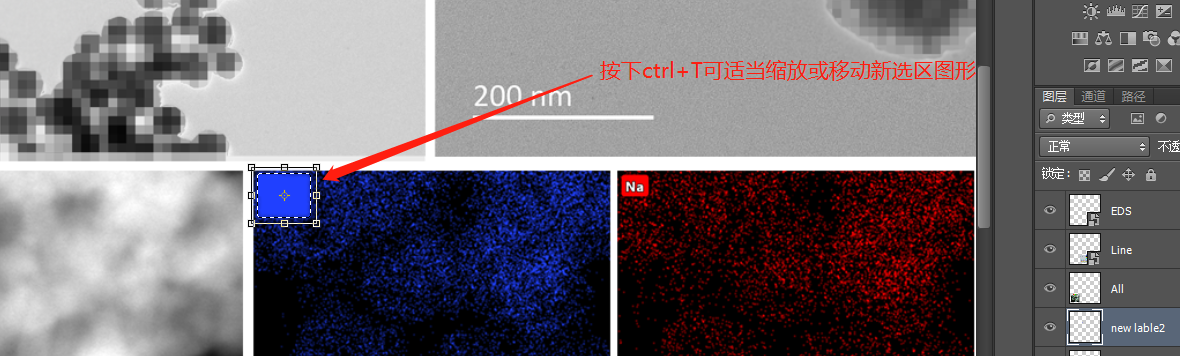

       如果新选区没有遮盖住Mapping图中的原标签，则可以按下ctrl+T键，对新图层中的图形进行缩放和移动。

       6）移动选区多次填充。

       和之前一样，可以对此选区进行多次的利用。即，我们在一直保持此选区存在的状态下，可将选区移动到其他标签的位置处，并使用吸管工具吸取当前标签背景的颜色，最后使用油漆桶工具对此位置的选区进行填充。

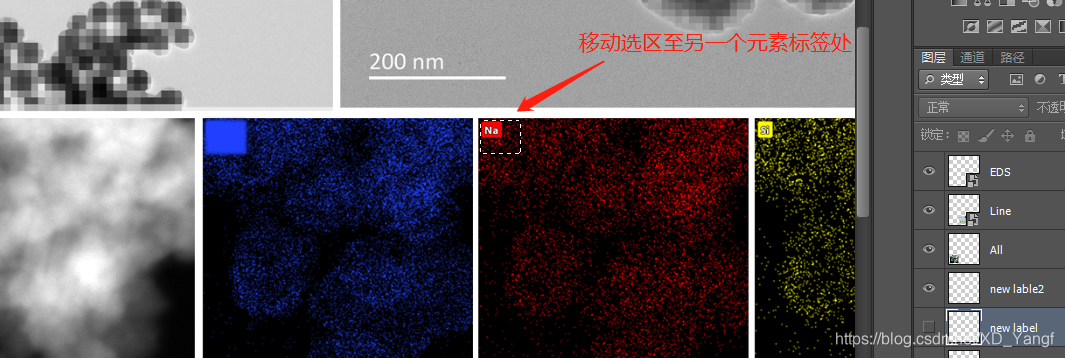

       如下图所示，已将选区移动到第二个元素标签位置处。这移动选区这里有一个之前忘记提到的细节需要注意，对于新老版本的PS，移动选区的方法是不一样的。使用新版PS的时候，我们使用选框工具移动选区的时候，只会使选区移动，而选区中的内容不会随之移动，即，使用选框工具移动选区不会对当前图层的内容产生改动。如果要对图层内容进行改动，则需要切换到移动工具，对选区进行移动，此时选区中的内容会随之移动，也就是完成了一个局部的截切并移动的操作。如果使用的是旧版PS，则大部分时候的情况是和新版PS一样的，但有时候会出现这样的现象，即，不论是使用选框工具还是移动工具拖动选区，都会使得当前图层中的选区内容被移动。此时的解决办法就是，想要移动选区而不移动其内容的话，可以先选定别的图层，在别的图层上使用选框工具拖动选区，就不会影响之前图层中的选区内容了。而当移动完选区位置之后，可以再重新选回之前的图层，并进行后续对选区非移动类的操作。

       如下图所示，已经切换到闭眼的new label图层，在此图层上拖动了选区至红色标签处。

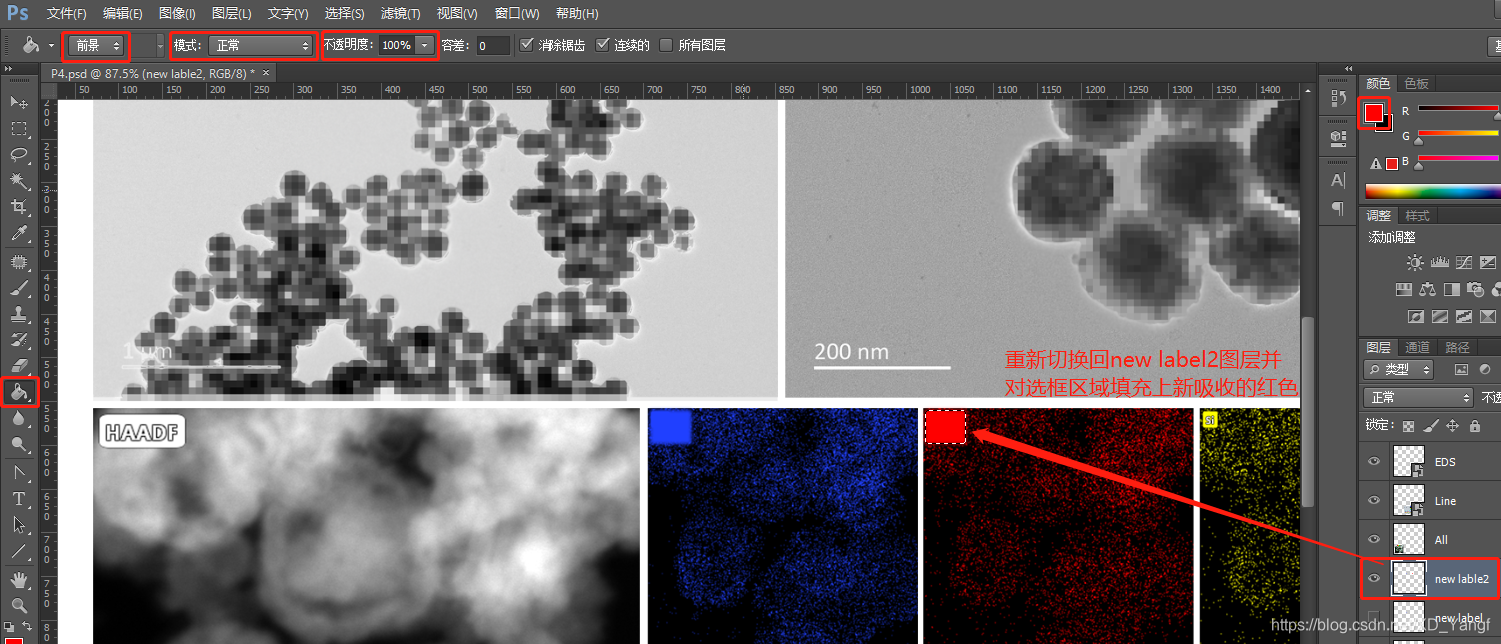

       拖动完选区之后，再重新选定new label2图层，在吸取了红色标签的颜色之后，使用油漆桶工具，可以在此图层中的当前选区位置处，填充上红色。

       另外，对于油漆桶工具的使用，也需要注意一些细节。首先，透明度要调整为100%，如果不是100%，则会发现，使用油漆桶工具在选区位置处只点击一下，则填充上的颜色不会很纯。其次，对于油漆桶工具的一些模式也要选择正确，一般我们都选择前景色填充（前景色和背景色这个我们一直没有提过，如下图所示，颜色板中的红框位置的红色即为前景色，被盖住的黑色即为背景色，设置两种颜色可能是为了方便给用户多保留一种颜色，也可能在别的方面还有其他作用，目前尚不清楚），且模式为正常（也可以选择其他模式，但效果会大不相同）。

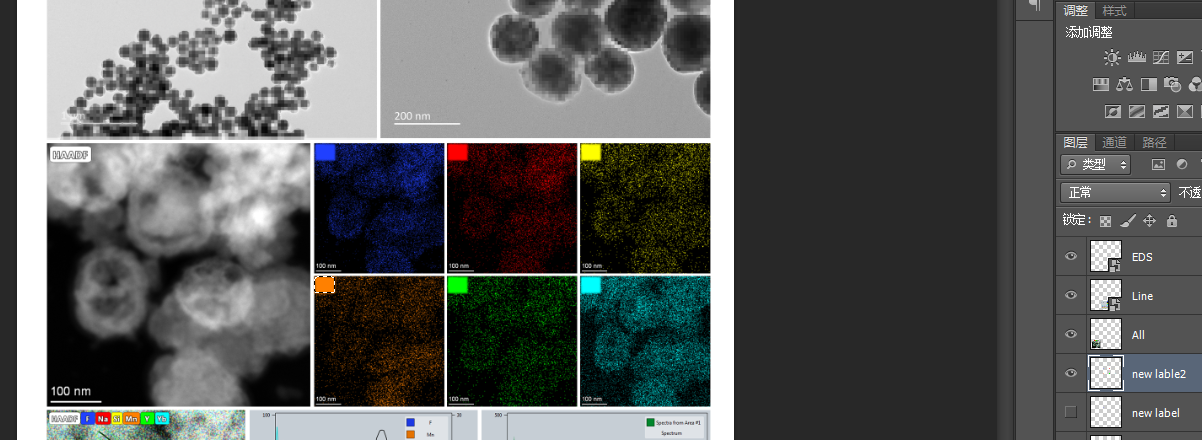

       如下图所示，多次移动选区、吸取颜色、填充色彩之后，已将六张Mapping图的原标签都全部重新在new label2图层中重新制作了一遍。



三、添加字体并赋予外发光效果

       1）添加字体。

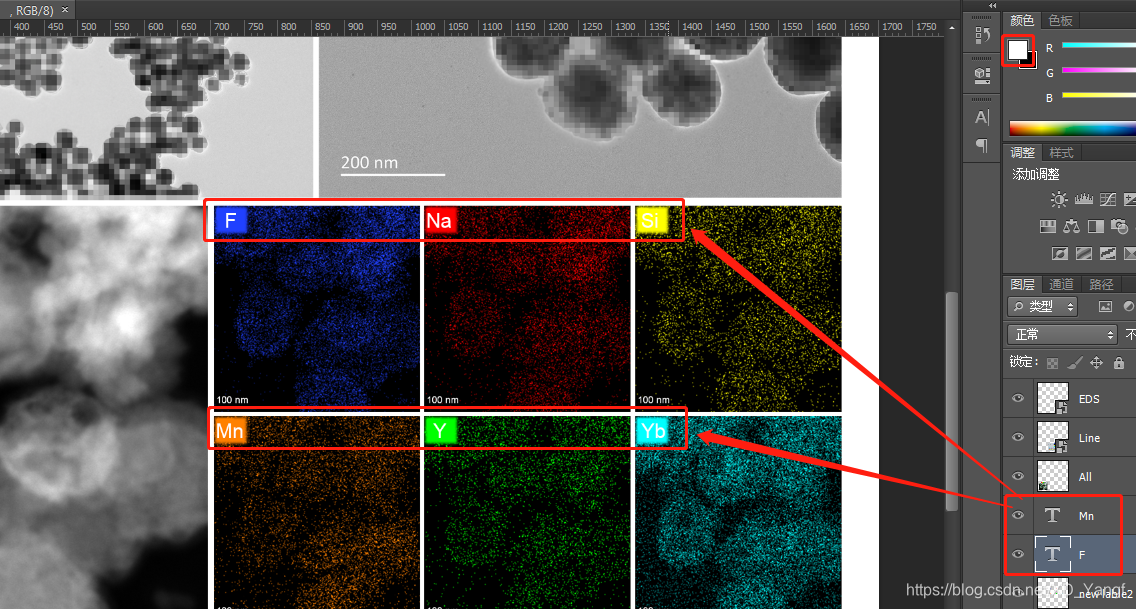

       接着，给新标签背景处添加上字体，即写上这些元素的名称。

       2）添加字体外发光效果。

       由于我们使用了白色作为字体的填充颜色，但在某些淡色背景下，白色字体不太凸显。因此，可以选择给字体添加一些描边效果。此时，给字体图层添加外发光效果，可以实现对文字的描边。

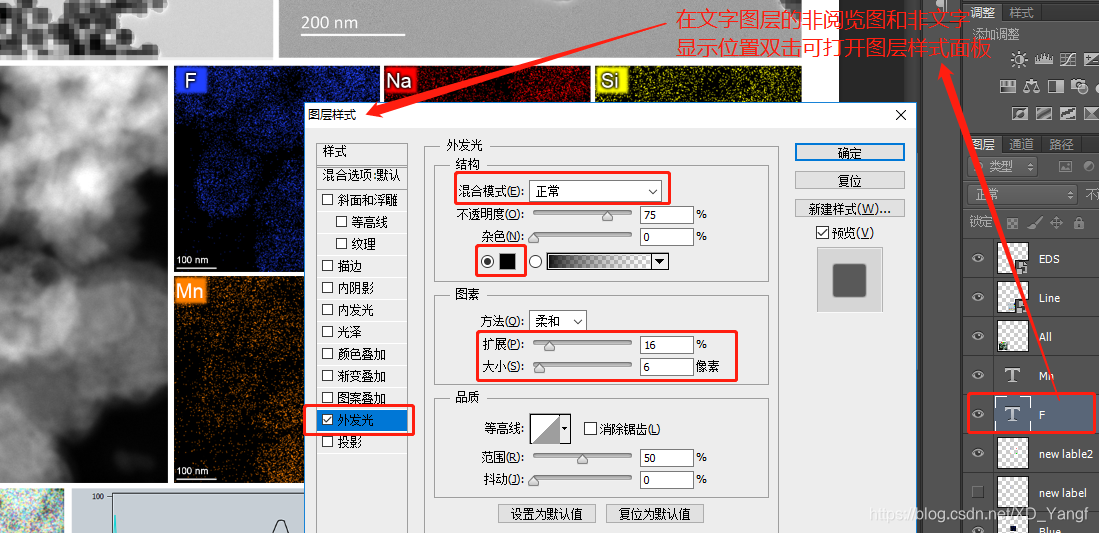

       如下图所示，在F文字图层的非图层缩览图（其实对于文字图层来说，栅格化之前是没有图层缩览图的，准确的说是指示文本图层的图标）和非文字显示部分双击，则可以打开一个图层样式面板。在面板中，勾选外发光，并将混合模式调整为正常，发光颜色调整为黑色，对于扩展和大小，大家可根据具体情况适当调整。同时，在调整的时候，如果勾选了预览，则会看到画板中字体在预览状态下变化的过程。

       3）复制图层间的效果。

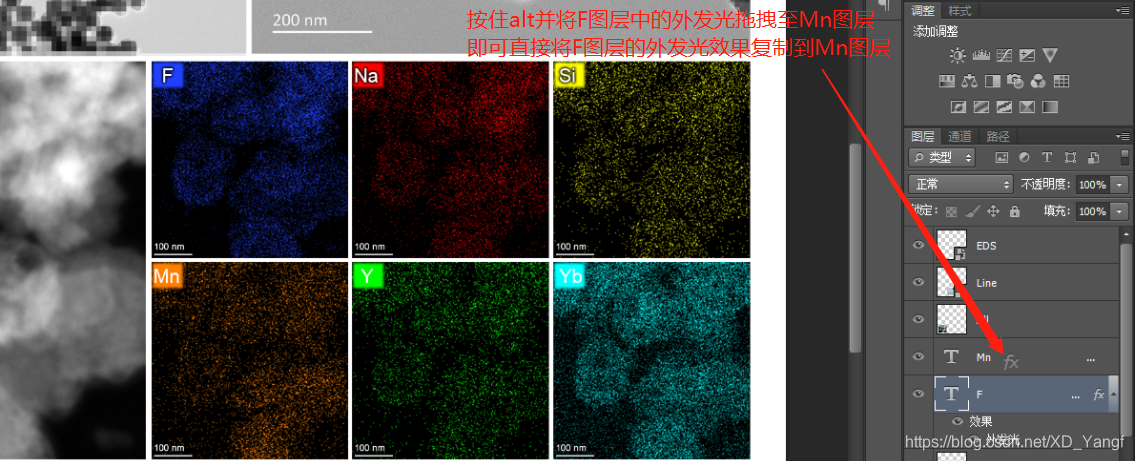

       如果要给另外一个Mn文字图层添加同样的外发光效果，则在图层列表中，按住alt键并直接拖拽F图层中的外发光到Mn图层的位置即可。

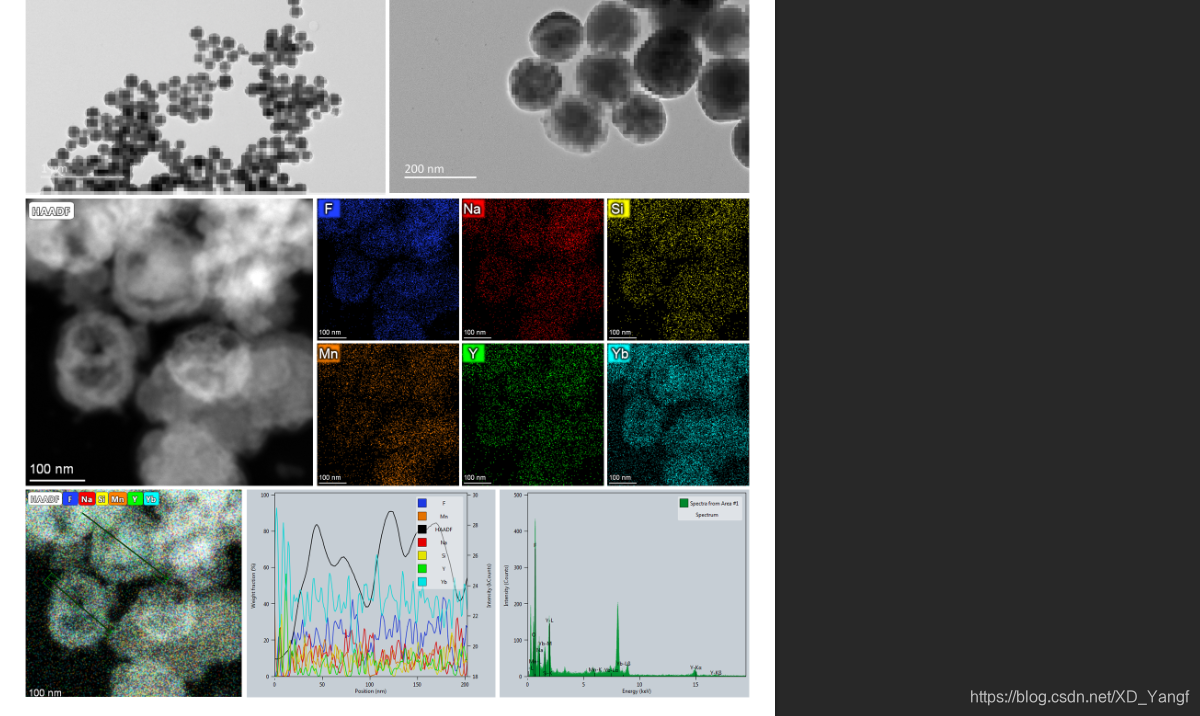

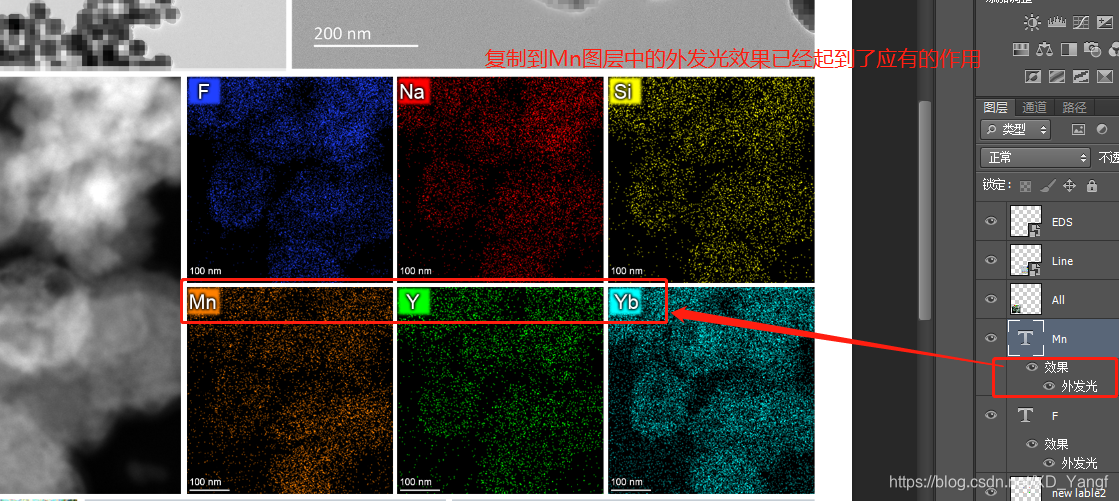

       如下图所示，复制而来的外发光效果已经在Mn文字图层中起到了相应的作用。



四、总结

       回顾，此篇我们用到的功能有：ctrl+T同时调整多图尺寸和位置、使用魔棒工具框选选区、在添加到选区模式下连续框选选区、选择变换选区以调整选区大小、使用吸管工具吸取图层中的颜色、使用油漆桶工具填充选区、使用具有羽化效果的选区工具进行框选、移动选区、给文字图层添加外发光效果。
