【无机纳米材料科研制图——Visio 0303】半导体材料光动力机理图

       此篇，我们来分享半导体材料光动力机理图的绘制过程。



       那么，对于Visio没有太多使用到的工具需要介绍，掌握了前两篇的内容，之后基本就能应对很多类型图的绘制了。因此，接下来介绍的内容主要以过程为主，而不是以功能的使用为主。



一、半导体材料光动力机理图

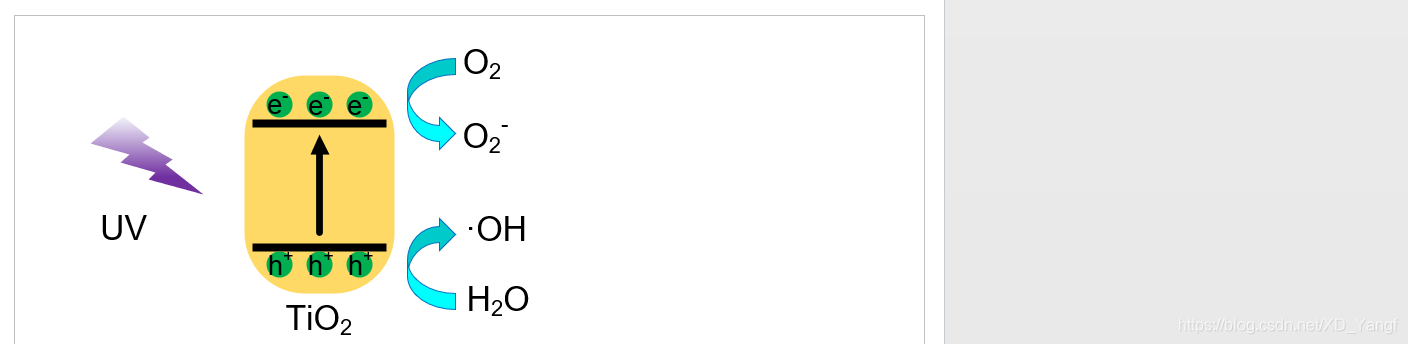

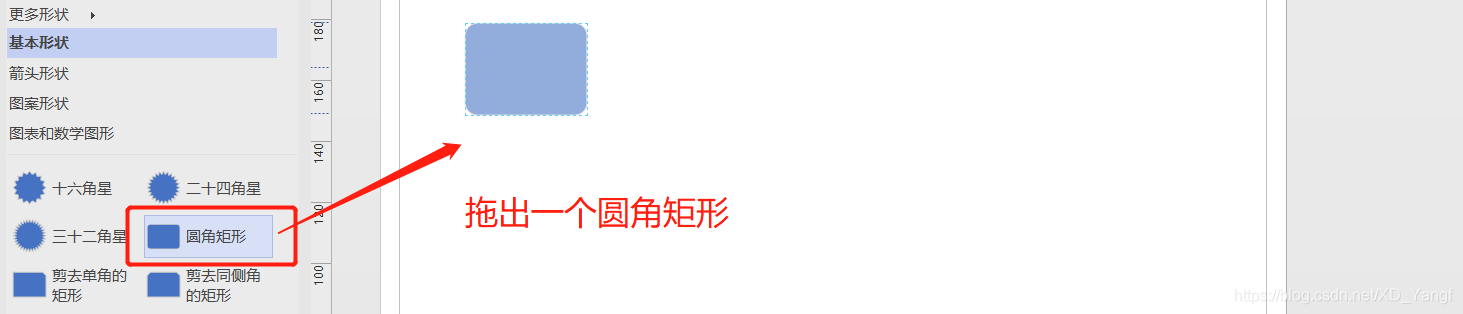

       1）创建一个圆角矩形。

       2）调整矩形的圆角弧度。

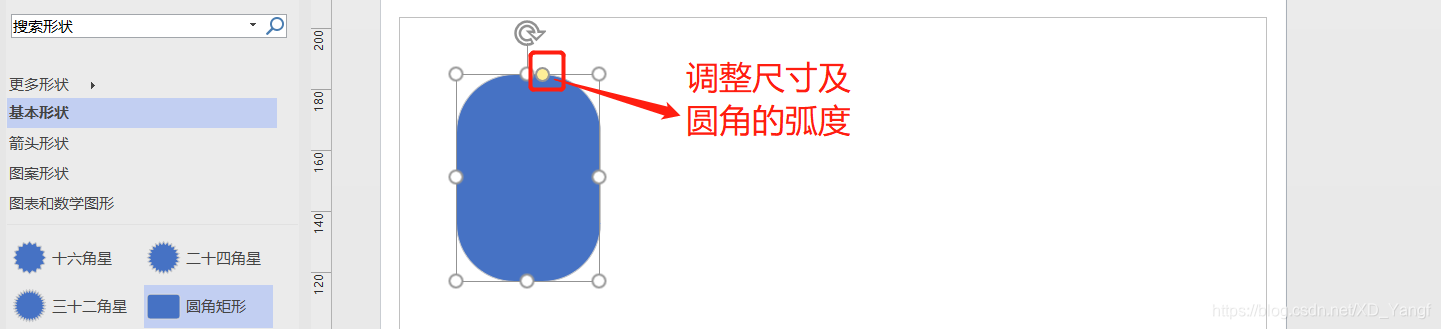

       调整矩形的尺寸，至一个纵长横宽的形状，然后点住矩形的黄色圆点，并进行拖拽，可以改变矩形圆角的弧度。

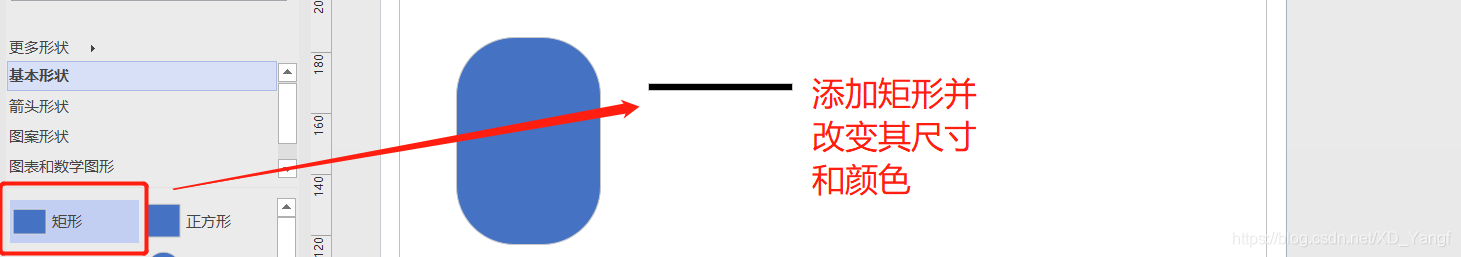

       3）添加矩形。

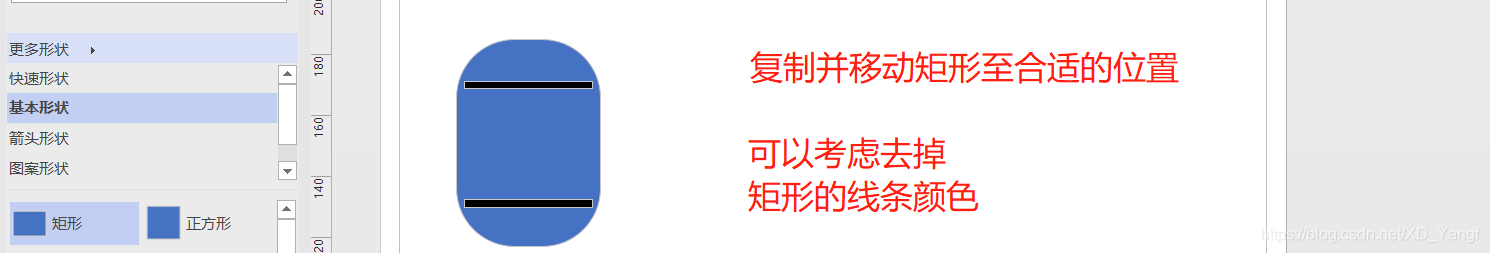

       4）复制并移动矩形。

       5）空白处创建连接线。

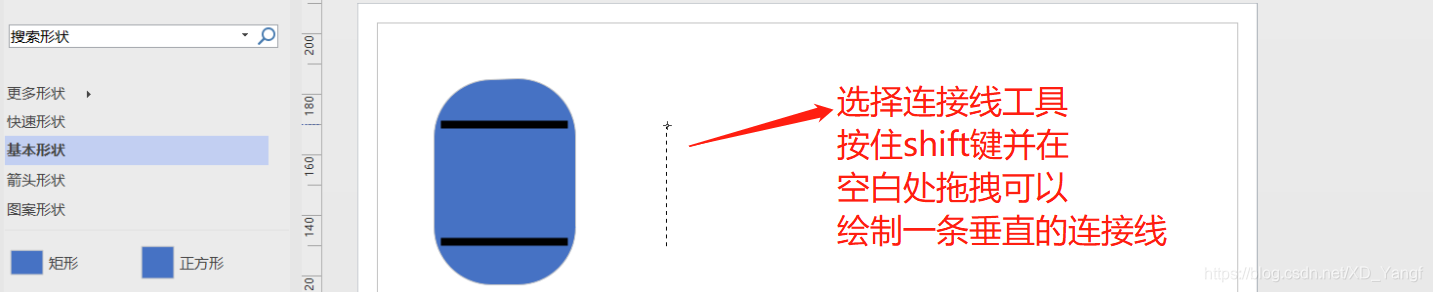

       如下图所示，在空白处按住shift键的情况下，点击并拖拽鼠标可以绘制一条垂直的连接线（即，连接线也可以在没有图形载体，也就是没有连接点的时候，也可以凭空绘制出）。

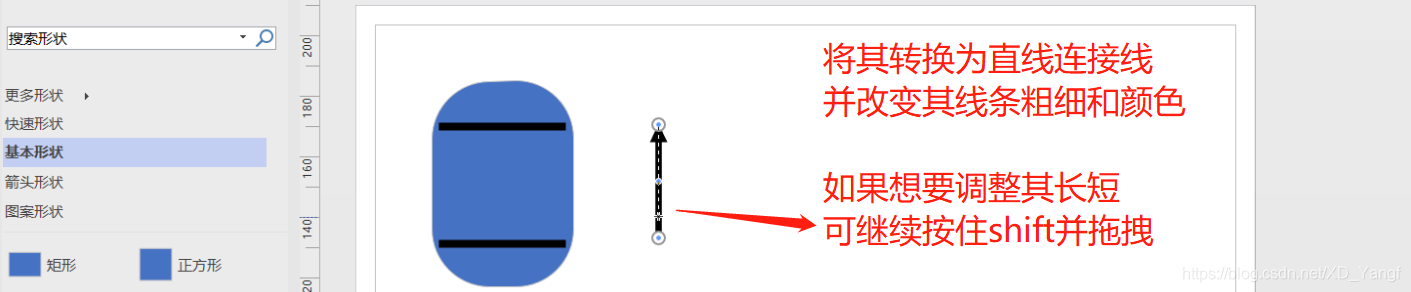

       接着，最好将连接线的类型切换为直线连接线，同时改变其粗细和颜色。如果要调整其长度，可继续按住shift键，拖拽连接线改变其长短。

       6）通过方向键调整其位置。

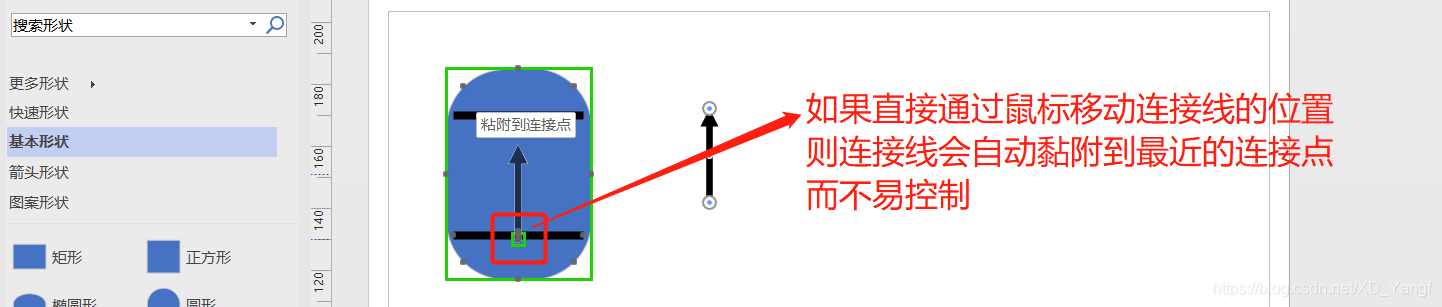

       如下图所示，通过鼠标拖拽连接线，是很难将其移动到我们想要的位置的。

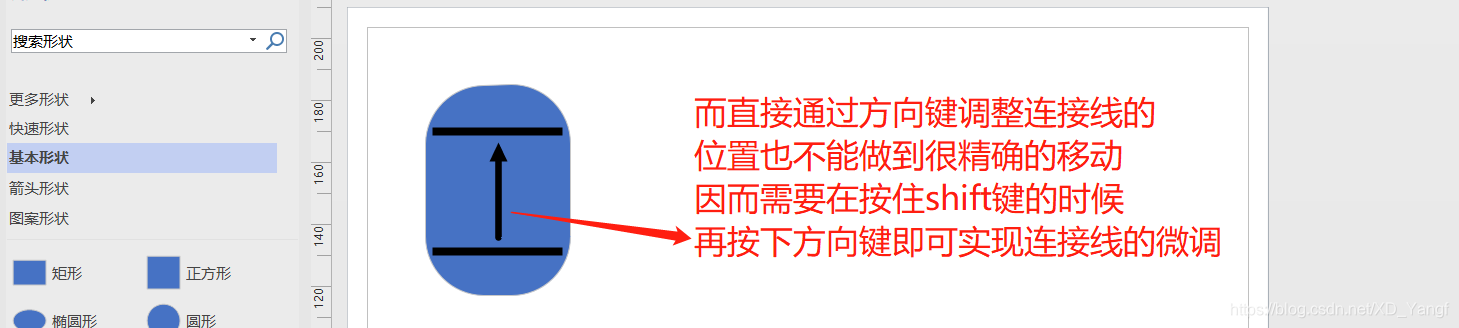

       此时，需要通过方向键来移动连接线。但方向键的移动也很粗糙，需要配合shift键，可以实现对连接线的微调。

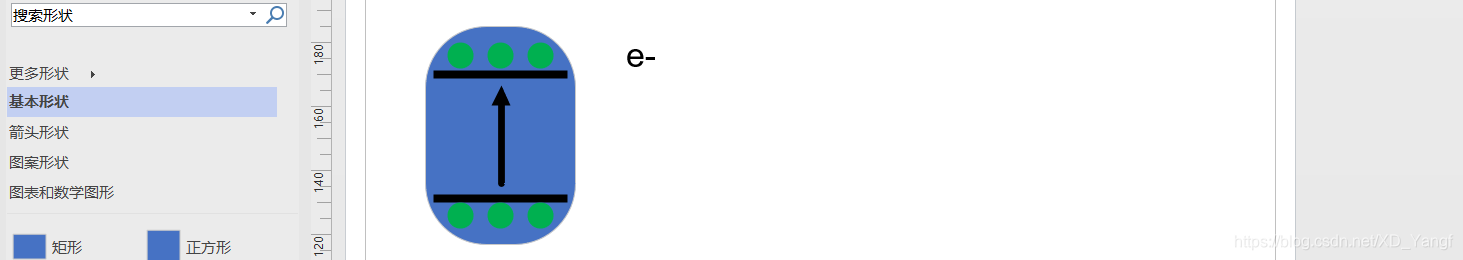

       7）创建圆形做电子和空穴。

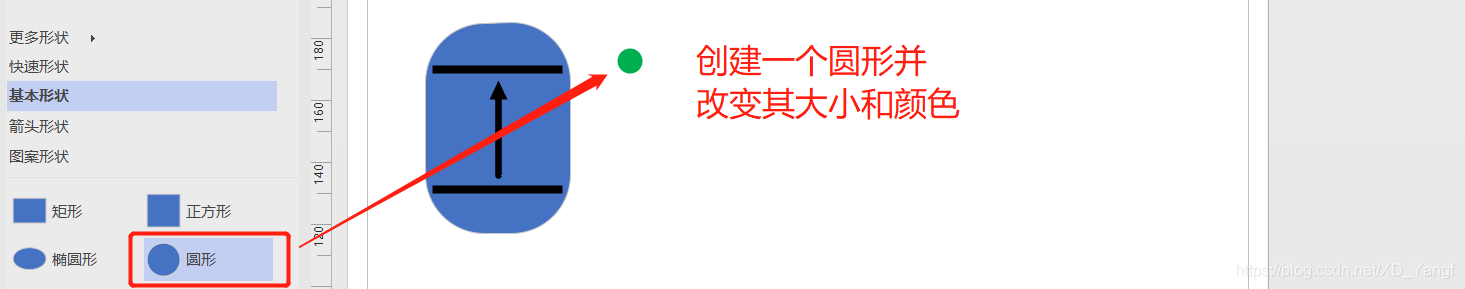

       接着创建一个圆形。

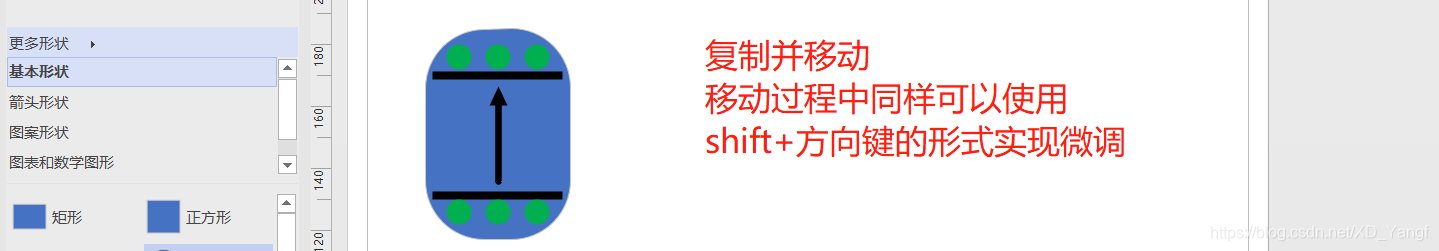

       对此圆形复制并移动。

       8）添加文字。

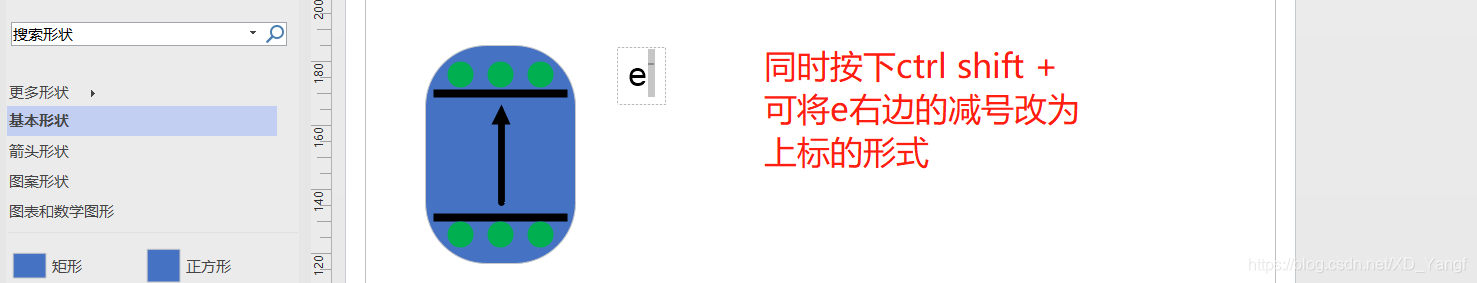

       同时按下ctrl shift +可将e右边的-改为上标（这个快捷键在word和excel中是同样适用的，而按下ctrl +可以将字改为下标）。

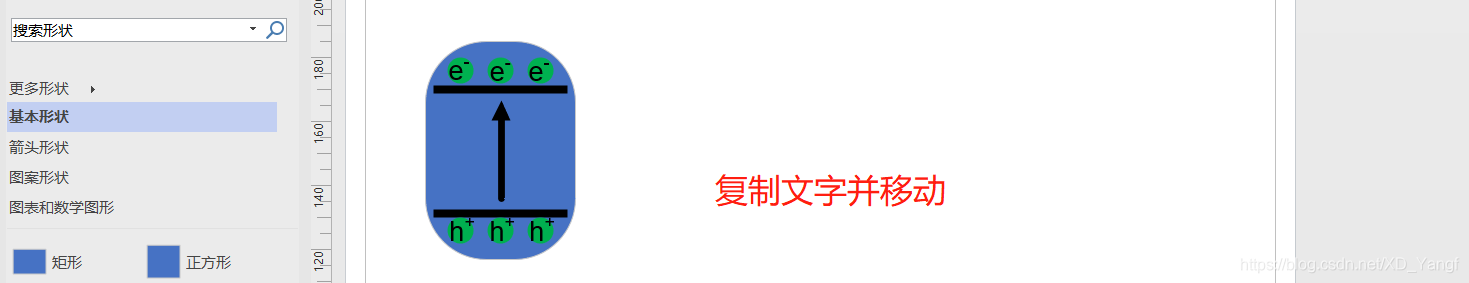

       继续添加文字，复制并移动。

       9）添加入射激发光。

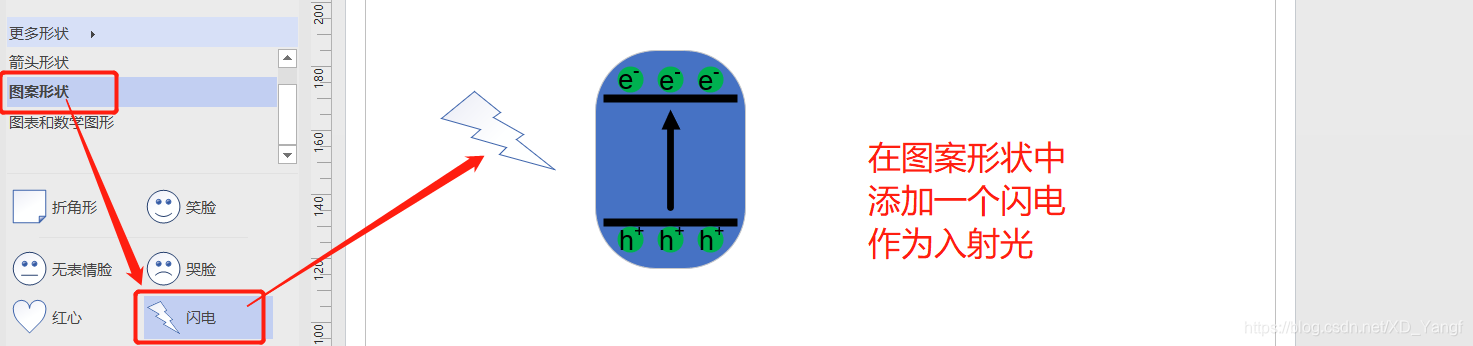

       如下图所示，Visio给我们自带了一些有用的图案，切换到图案形状库中，可以添加一个闪电的形状。

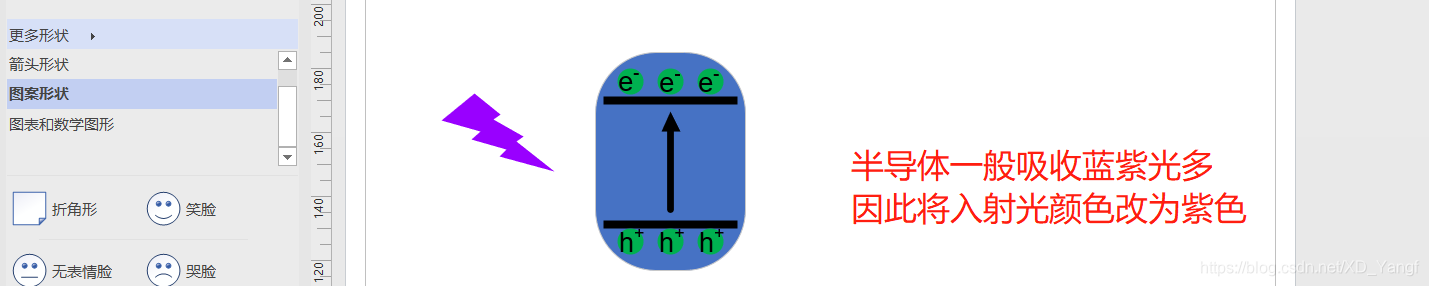

       接着，改变入射光的颜色。

       10）添加弧形箭头。

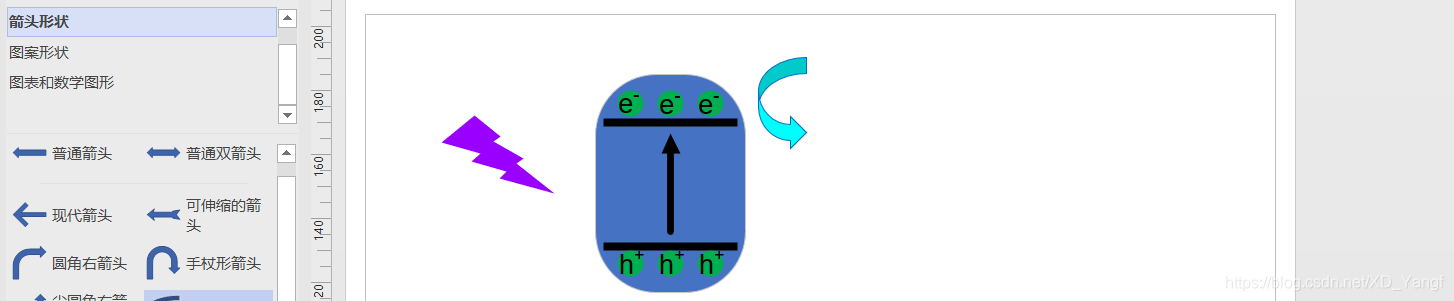

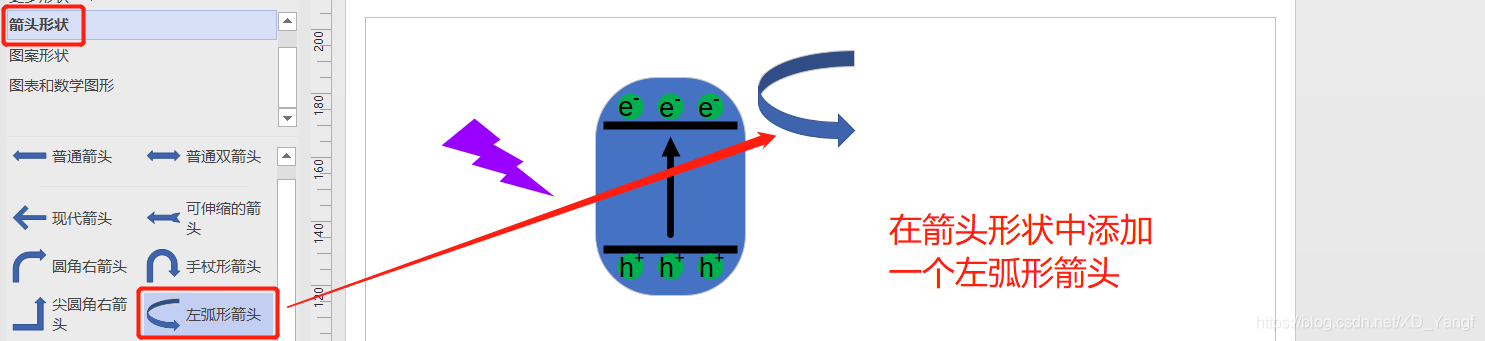

       再切换到箭头形状库中，添加一个左弧形箭头。

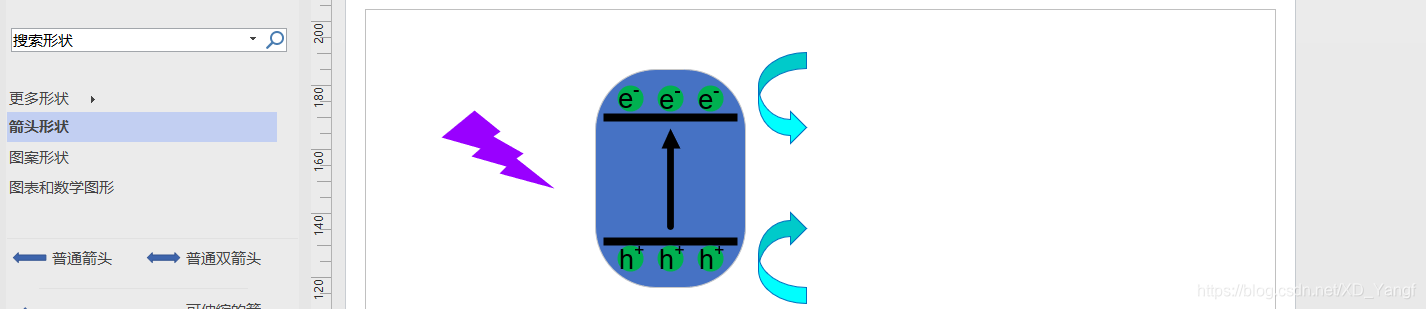

       接着，改变弧形箭头的大小和颜色。

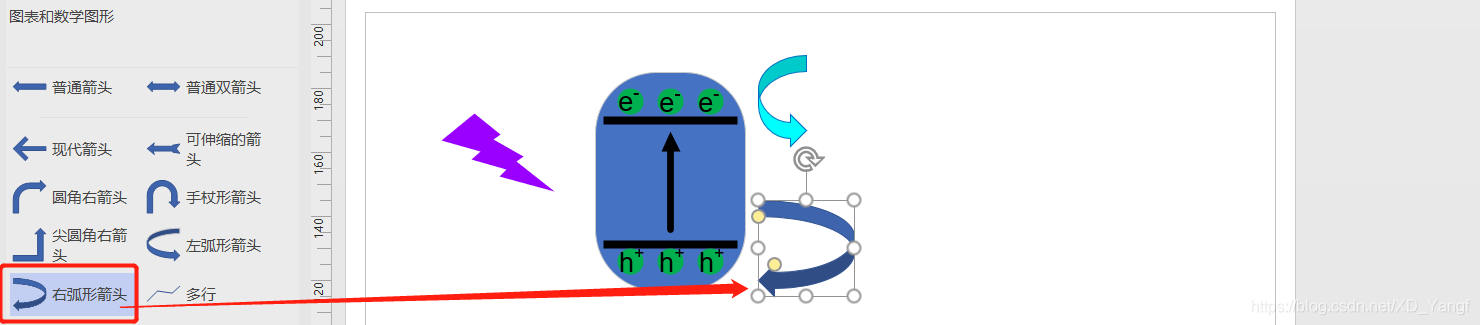

       继续，添加一个右弧形箭头。

       适当旋转之后，改变其大小和颜色。

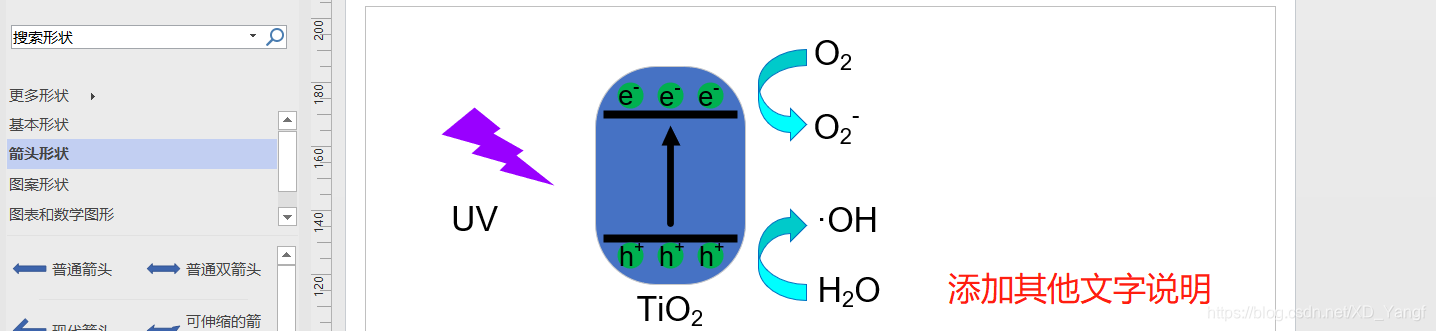

       11）补充其他文字。

       最后，添加上活性氧的转变相关文字，以及其他文字说明。

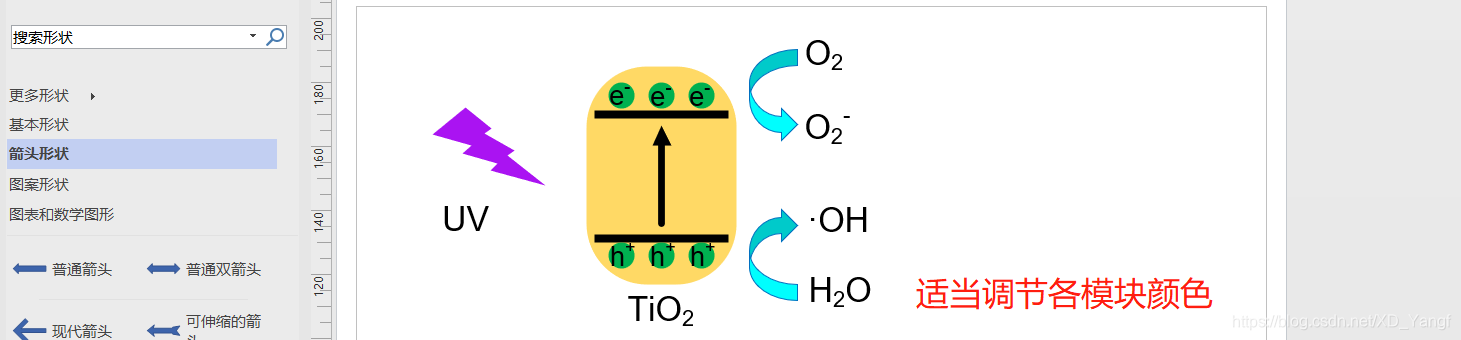

       12）适当调节色彩搭配。

       再最后，大家可以将各模块调节成自己喜欢的颜色。



二、渐变色

       1）打开填充选项面板。

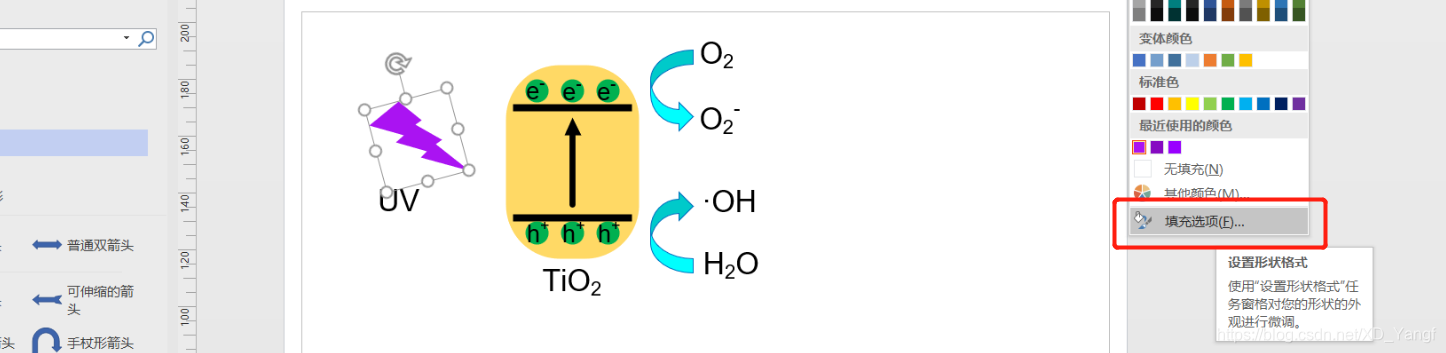

       我们准备给入射光添加一个渐变色。选中入射光图形，在工具栏中点击填充，并选择最下面的填充选项。

       2）调节渐变色色卡的颜色。

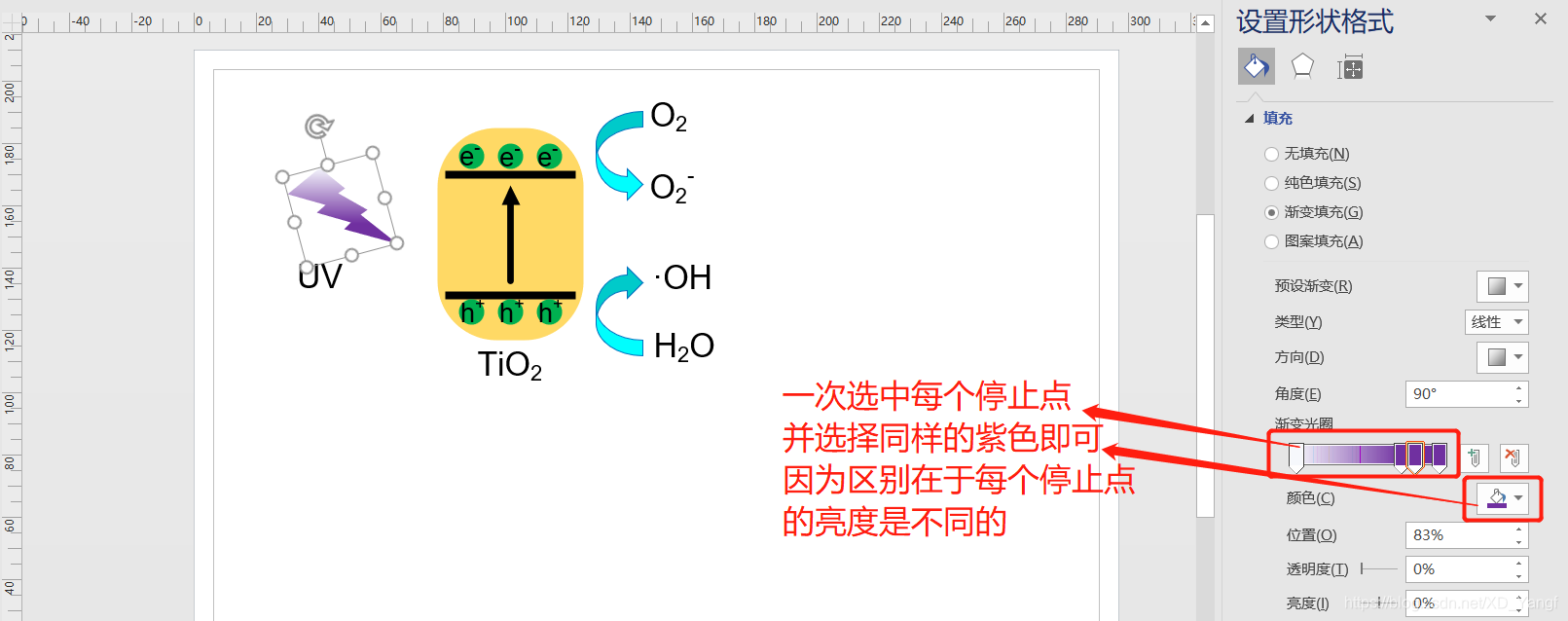

       首先，在填充选项面板中，选择填充——》渐变填充。接着在渐变光圈出，依次选择每个停止点，并为其都选择同样的紫色。而根据渐变的特性，这些停止点之间的不同在于他们在渐变光圈中的位置不同，也就导致了色彩的亮度值是不同的。因而，最后产生一个渐变的效果。



三、总结

       回顾，此篇我们用到的功能有：创建圆角矩形、调节圆角矩形圆角的弧度、shift＋方向键微移图形、在其他图形库中选择图形、改变填充颜色为渐变色。
