【无机纳米材料科研制图——3ds Max 0103】3dmax钙钛矿建模

       此篇我们制作一个老生常谈的结构，钙钛矿。



一、钙钛矿建模

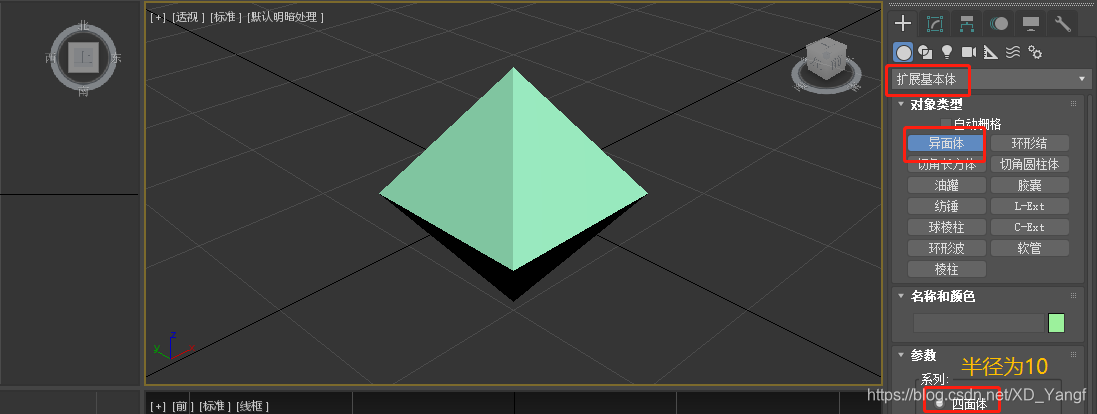

       1）创建一个异面体。

       异面体的类型为默认的四面体，半径为10。另外原地复制一份。

       并先将原模型隐藏，同时给复制出的模型换种颜色。

       2）修改器列表中选择晶格。

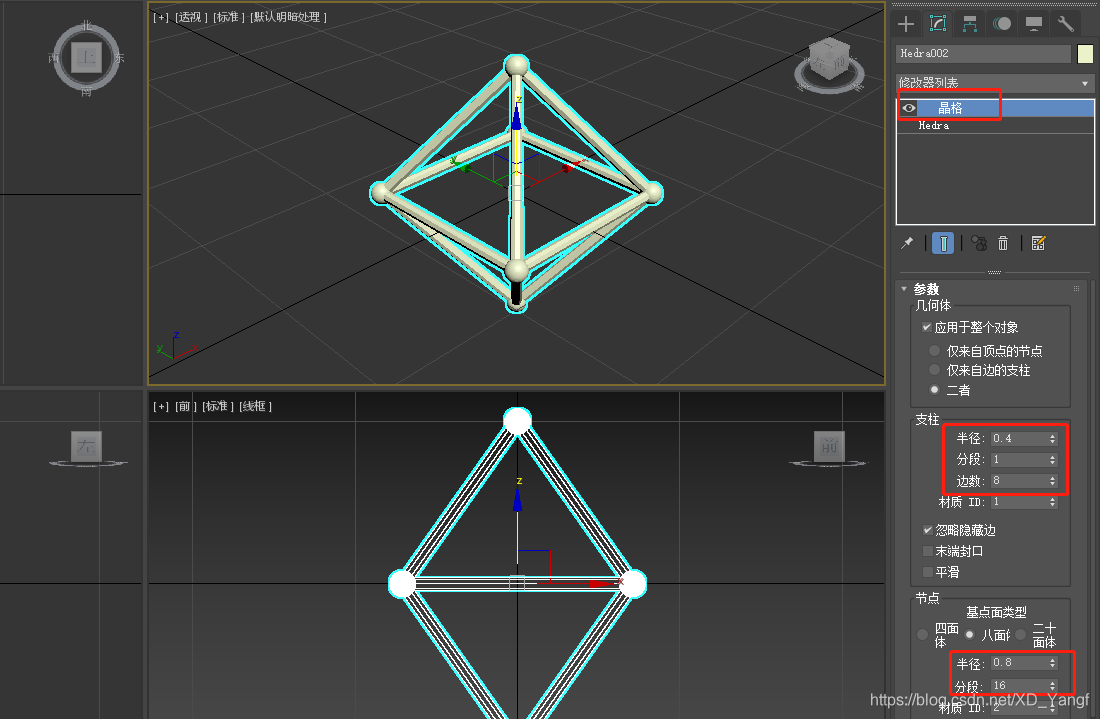

       参数可参考图中设置。

       3）旋转模型。

       将原异面体模型取消隐藏之后，同时框选异面体和晶格异面体，并使用旋转工具，同时打开角度捕捉，将模型绕z轴旋转45度。

       4）使用阵列工具。

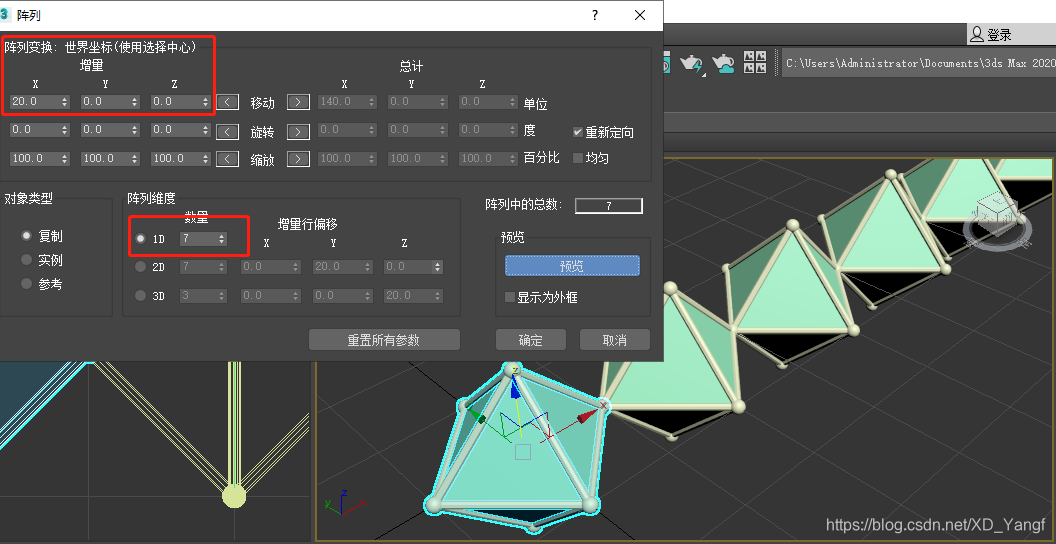

       将原异面体模型取消隐藏之后，同时框选异面体和晶格异面体，并在菜单栏中点击工具——》阵列，以打开阵列设置窗口。阵列是方便在多个维度上复制扩展模型的，因此可以选择一维、二维、或是三维扩展。我们一步一步来，下图是一维扩展，比较简单、好理解。每个维度上的扩展都可以设置在x、y、z方向的偏移量，只是1D的偏移量在面板左上角位置（阵列变换处），而2D和3D的偏移量设置在面板下方位置（阵列维度）。其实大家不要把1D、2D、3D理解为是专门针对模型在x、y、z轴方向上的复制，而是应该理解为在1条、2条或是3条经坐标轴原点的线上的复制。所以，理论上也可以有4D、5D或nD。

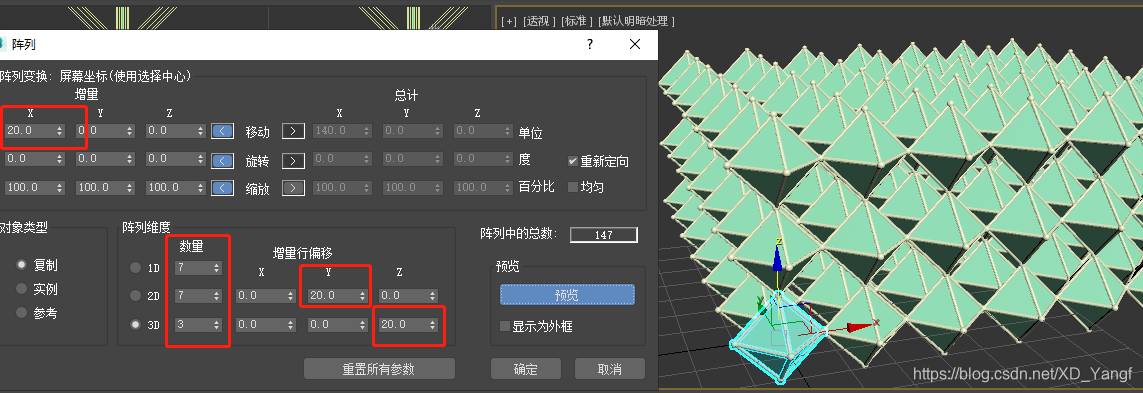

       由于钙钛矿的结构阵列恰好是在三个正交维度上的，因此，每个维度上的变化只针对一个方向，也就是说，下面我们将要选择3D个阵列维度，而每个维度的增量偏移都必须在不同的方向。即，1D、2D、3D的增量偏移各自对应x、y、z，顺序无需特定，但不能重复。如下图所示，我们实现了钙钛矿ABO3结构中的B和O部分的阵列复制（其实B我们这里还没有画，等到后面将渲染的时候，增加了异面体的透明度效果时，再加上分子结构B）。

       5）阵列添加分子结构A。

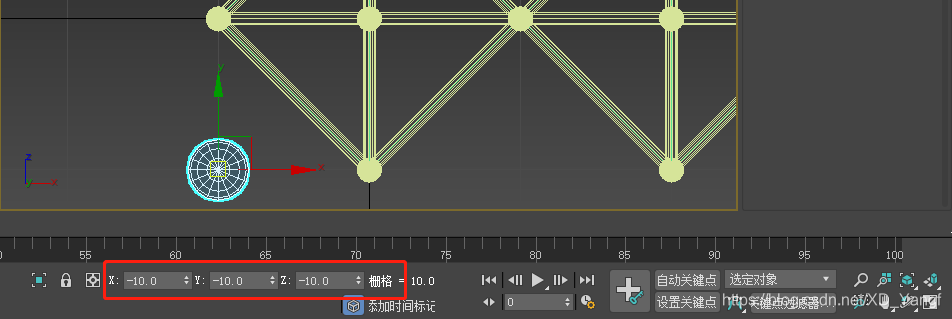

       先创建一个半径为2的球体，并置于-10 -10 -10处。

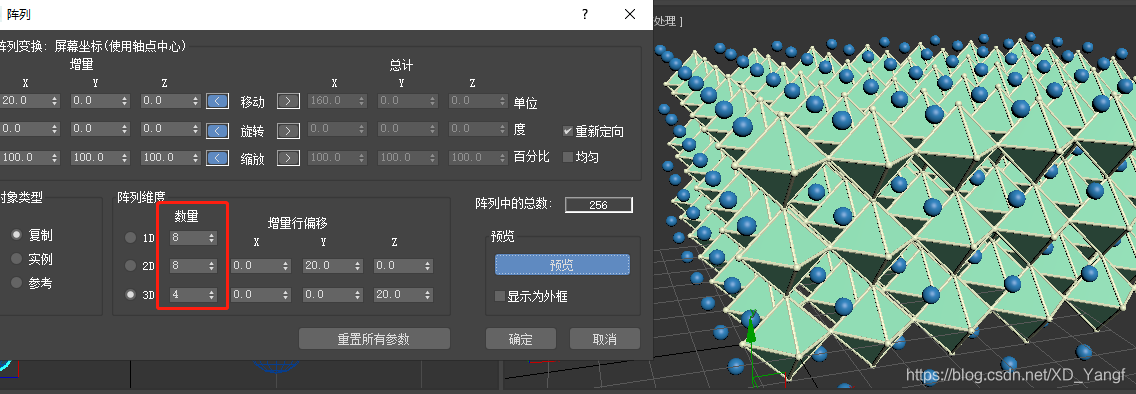

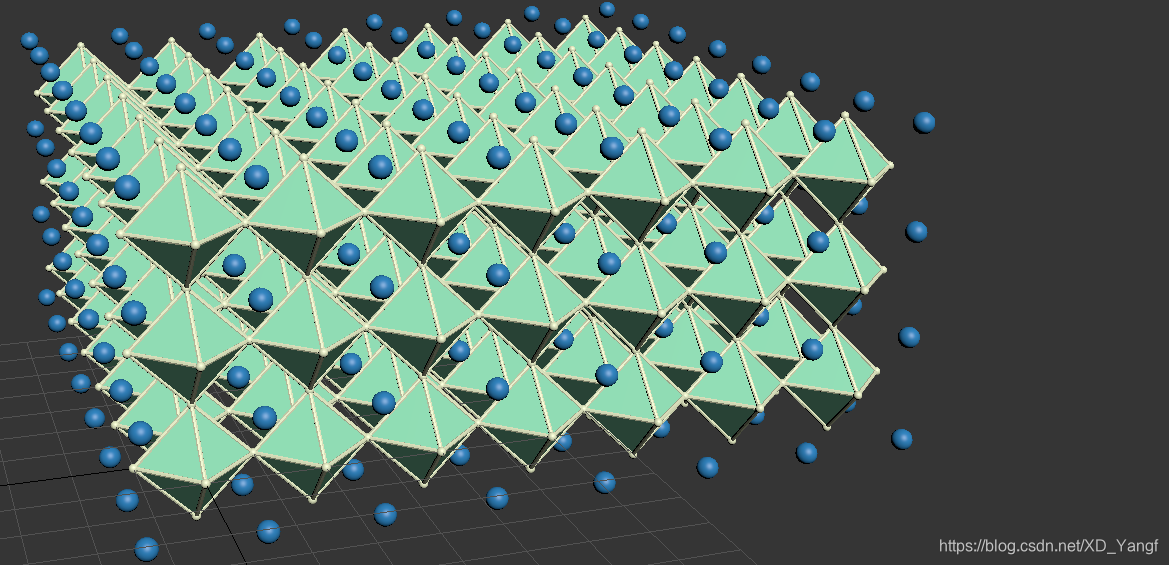

       接下来打开阵列面板，如下图所示配置参数，即可完成钙钛矿的建模。



二、总结

       回顾一下，我们此篇中用到的功能主要有：修改器列表中的晶格、打开角度捕捉器下的旋转、阵列。
