【无机纳米材料科研制图——3ds Max 0104】3dmax石墨烯、碳纳米管、富勒烯建模

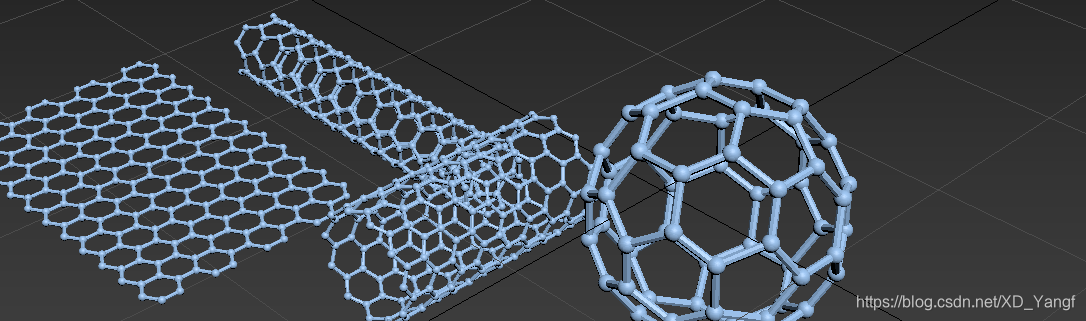

       此篇分享石墨烯、碳纳米管、富勒烯的建模

一、石墨烯

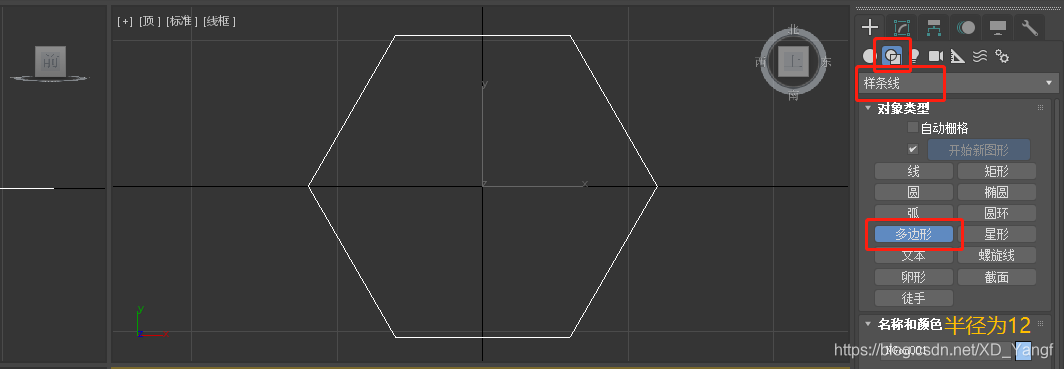

       1）创建一个多边形

       创建一个多边形，半径设为12。

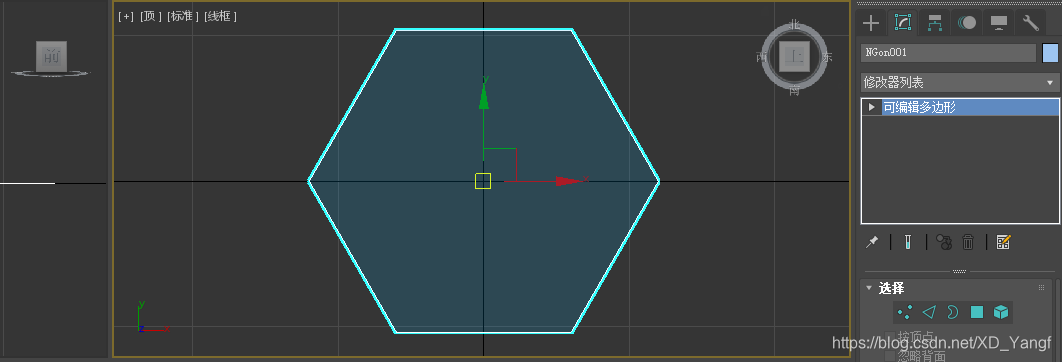

       2）转换为可编辑多边形

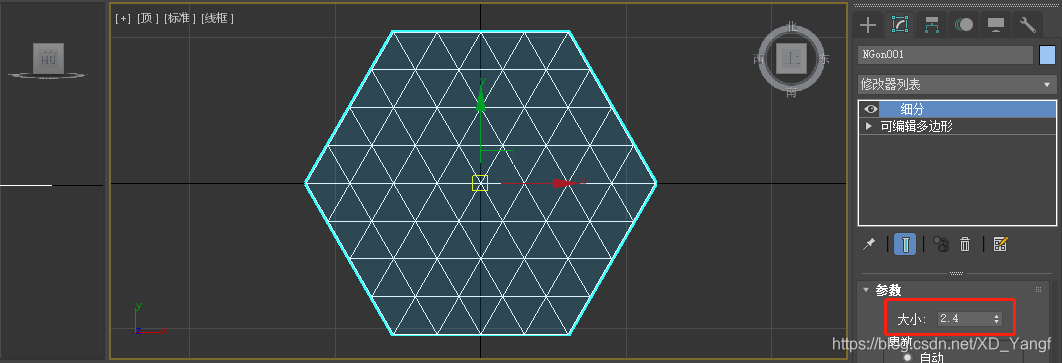

       3）修改器列表中添加细分

       一般默认大小就好。

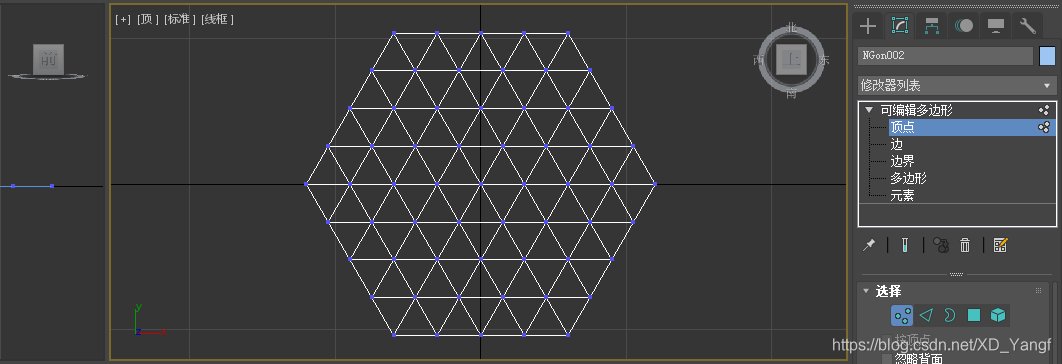

       4）需再次转换为可编辑多边形

       注意，这里需要将模型重新选定，并再次转换为可编辑多边形。若直接对现有的可编辑多边形进行操作，则后续步骤无法继续进行，大家可自行尝试。

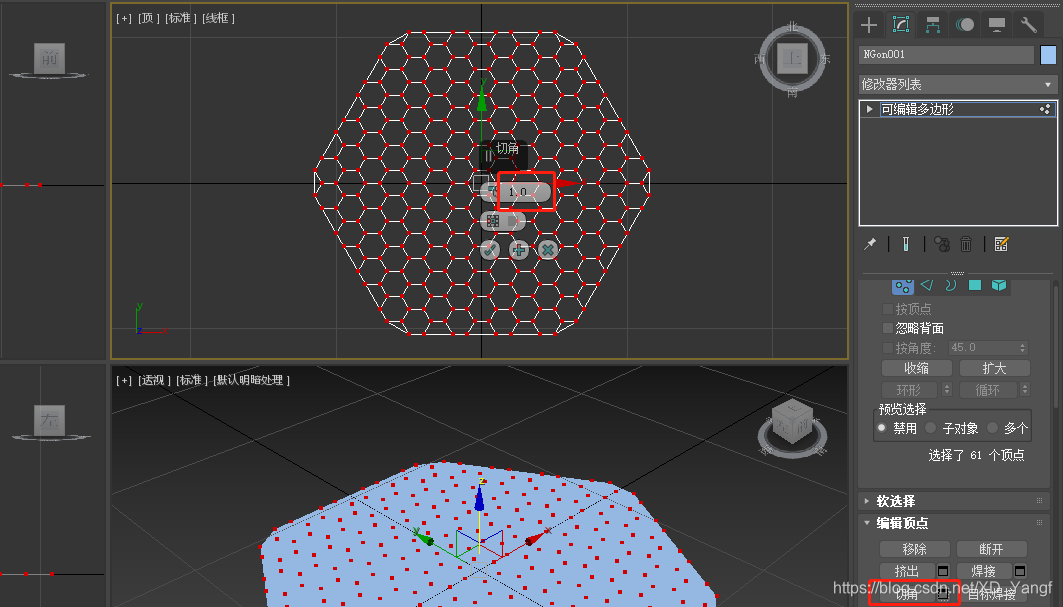

       5）添加切角

       在可编辑多边形中点击顶点，并在选中视图中的模型的所有顶点，然后选择编辑顶点中的切角功能。此功能可将多边形顶点切分至更多，切分程度可调节。为了切出均等大小的六边形，这里大家需要自行调节切角数值。

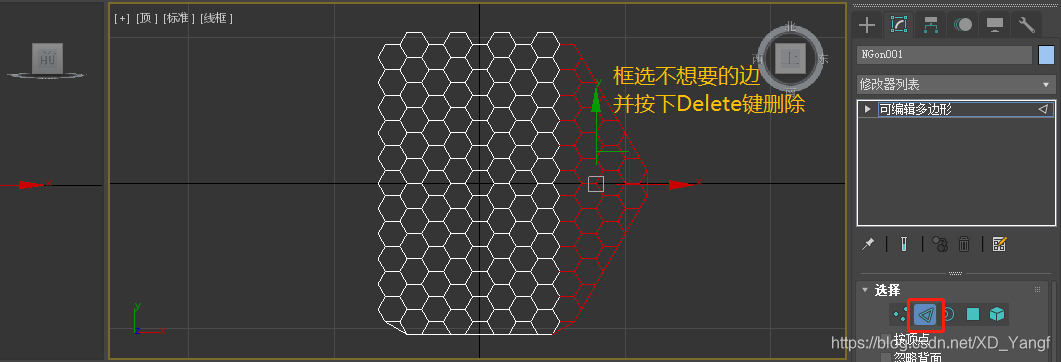

       6）删除不想要的边

       在可编辑多边形中选择边，然后在顶视图中框选不想要的边，按下Delete键即可将其删除。

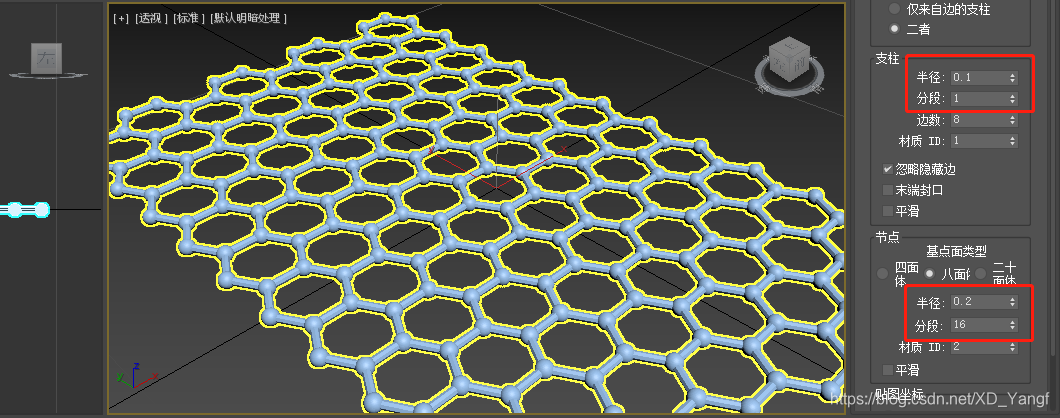

       7）使用晶格完成石墨烯建模



二、碳纳米管

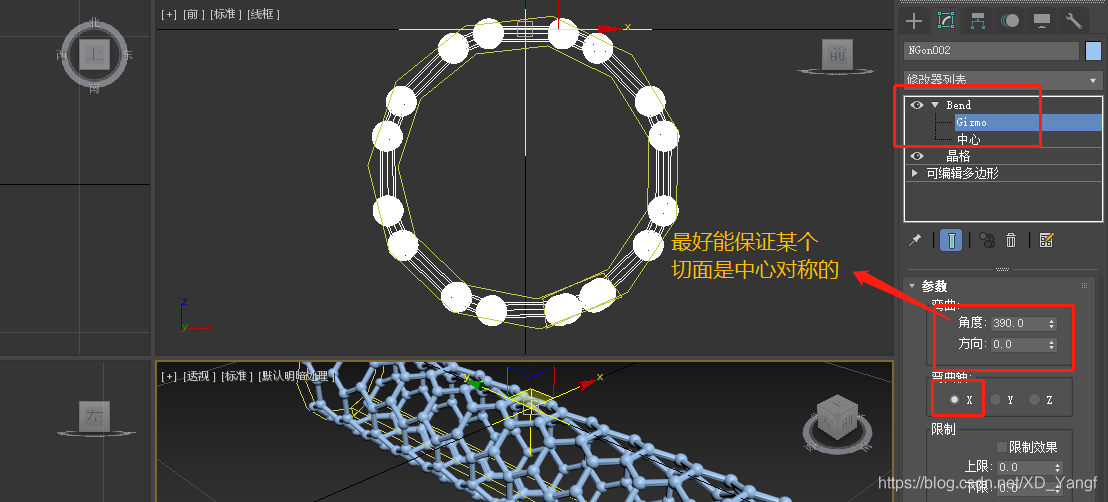

       1）弯曲修改。

       有了石墨烯，碳纳米管的制作就非常简单了，只需要在石墨烯的基础上加上一个弯曲修改就可以。

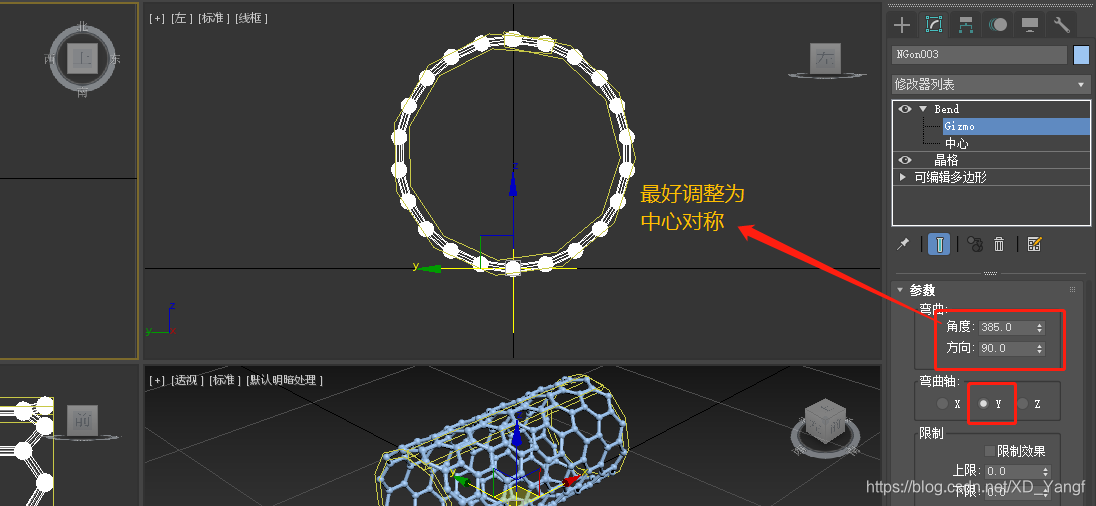

       2）改变弯曲方向。

       想要换一个方向弯曲的画，只改变弯曲轴是无济于事的，还需要调整弯曲角度，细节需大家自行尝试。



三、富勒烯

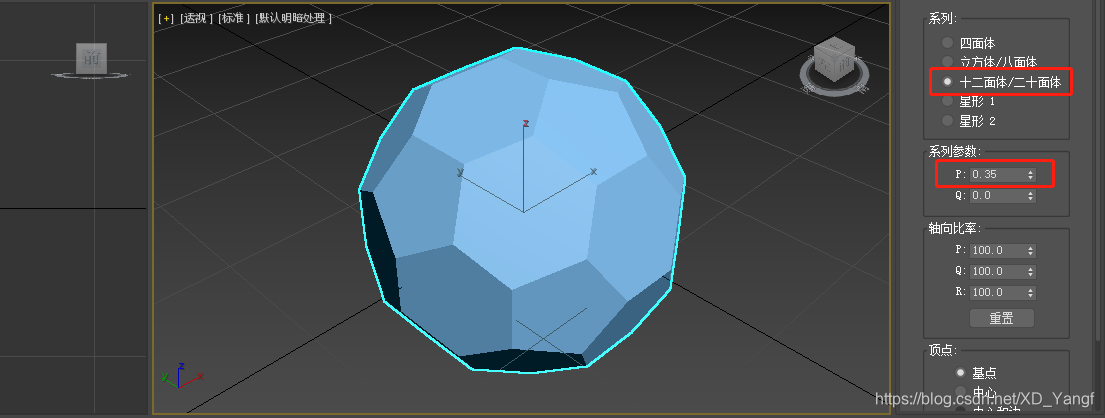

       1）创建异面体

       创建一个异面体，并选择十二面体/二十面体类型，半径为12，系列参数P为0.35。

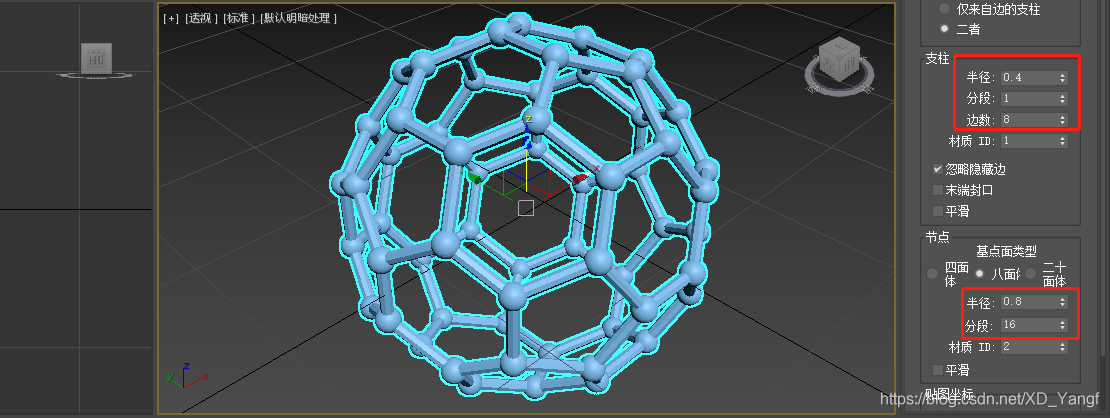

       2）添加晶格修改

       在修改器列表中添加晶格，配置如下参数，即可完成富勒烯的建模。



四、总结

       回顾一下，此篇中我们用到的功能有：创建多边形、多边形转换为可编辑多边形的细分、可编辑多边形中顶点的切角、可编辑多边形对边的框选和删除、晶格、弯曲、改变方向的弯曲、创建十二面体/二十面体。
