【无机纳米材料科研制图——3ds Max 0106】3dmax内质网、线粒体建模

       本篇，我们来制作内质网和线粒体。



一、内质网建模

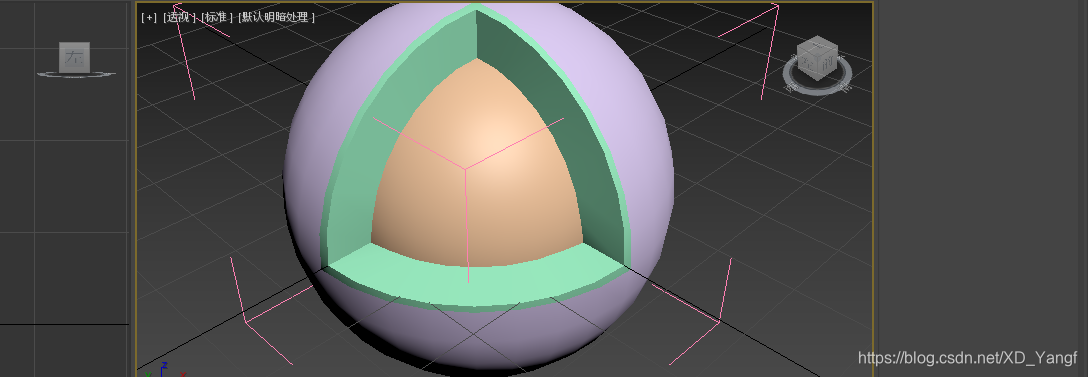

       1）先准备细胞核。

       先把0101中做好的核壳结构拿过来，当细胞核用。当然，我们也可以重做一个。

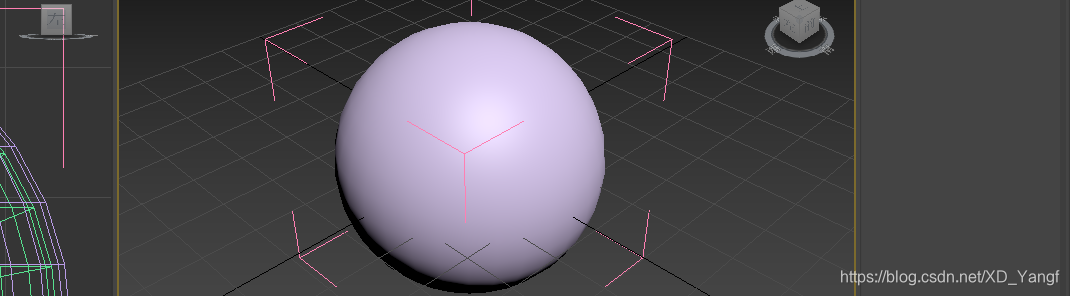

       2）创建一个球体。

       然后，我们再创建一个球体，半径为25（需大于上图中的外球），作为内质网主体。

       3）切除八分之一。

       将内质网球转换为可编辑多边形后，切掉八分之一部分（方法大家自行选择，可直接删除多边形，也可用布尔运算）。

       4）转换为可编辑多边形。

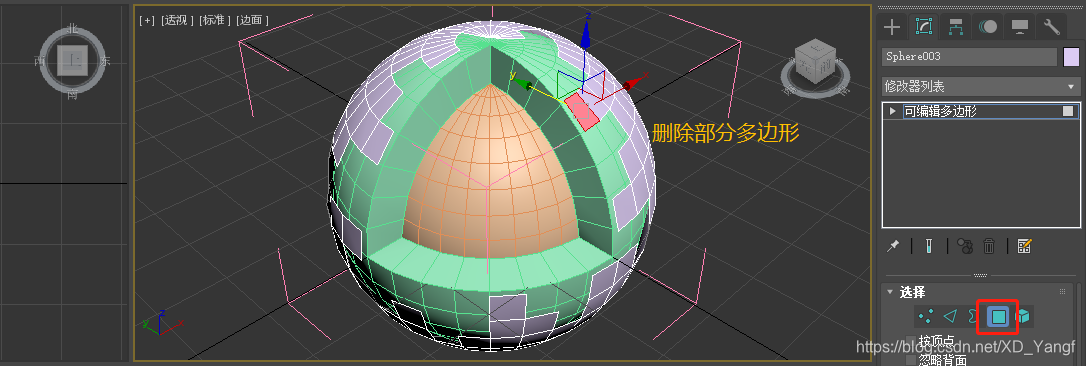

       将内质网球转换为可编辑多边形，并删除部分多边形。同时，按F4打开分段显示。

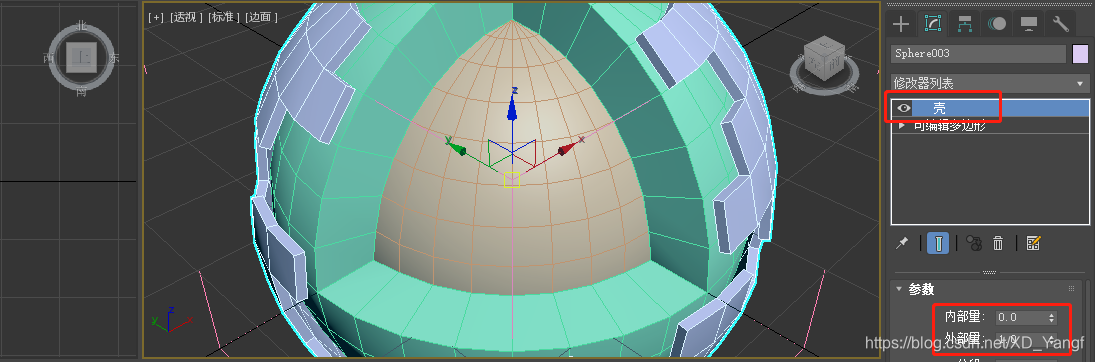

       5）加上壳。

       给删减后的内质网球加上壳的修改，此处我设置了壳的外增量为1。

        6）继续转换为可编辑多边形。

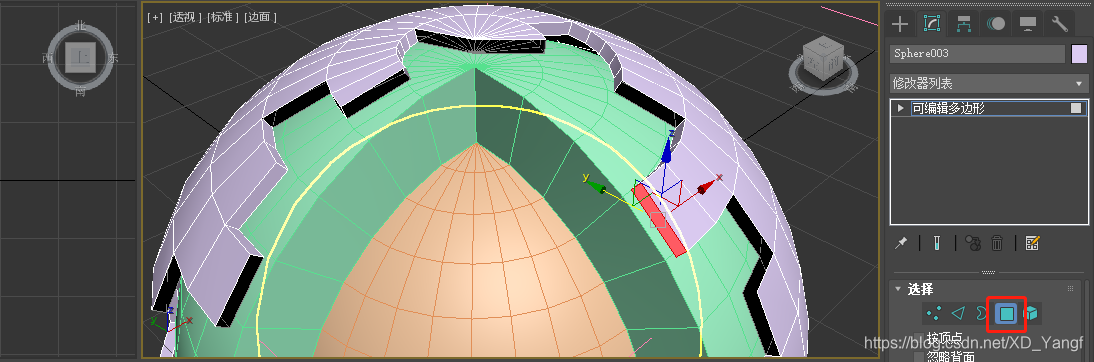

       选择整个内质网球壳，再将其转换为可编辑多边形，并删除壳侧面的部分多边形。

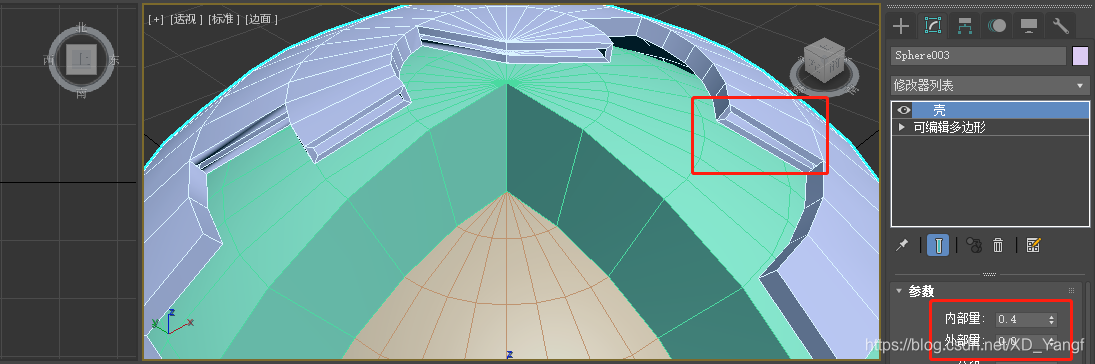

       7）继续加壳。

       删除完部分多边形后，我们继续给整个内质网球壳增加壳的修改。此处，我设置的内增量为0.4。

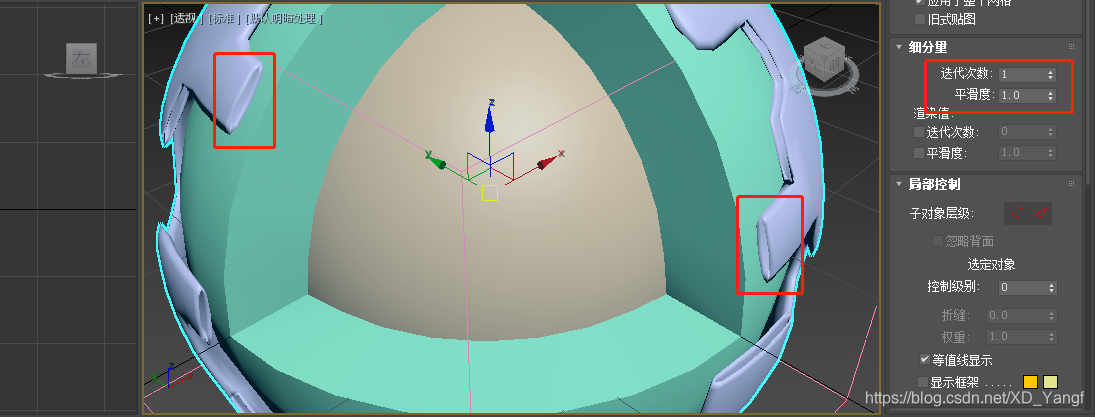

       8）增加平滑。

       最后，添加一个网格平滑，完成内质网的建模。



二、线粒体建模

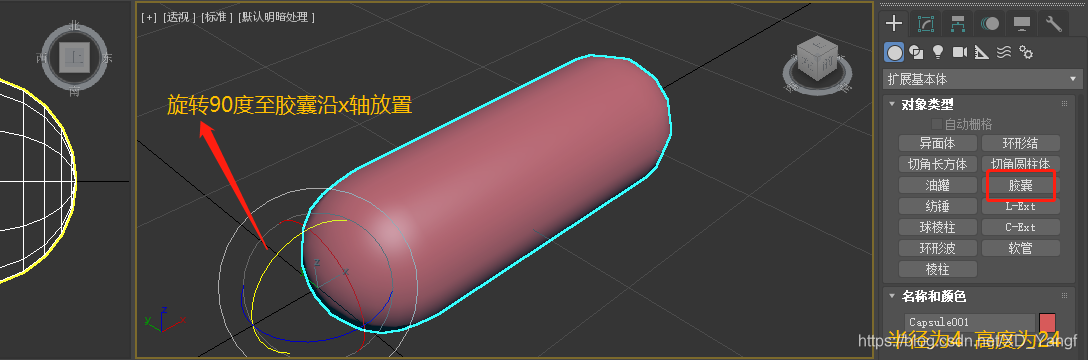

       1）创建一个胶囊。

       2）转换为可编辑多边形。

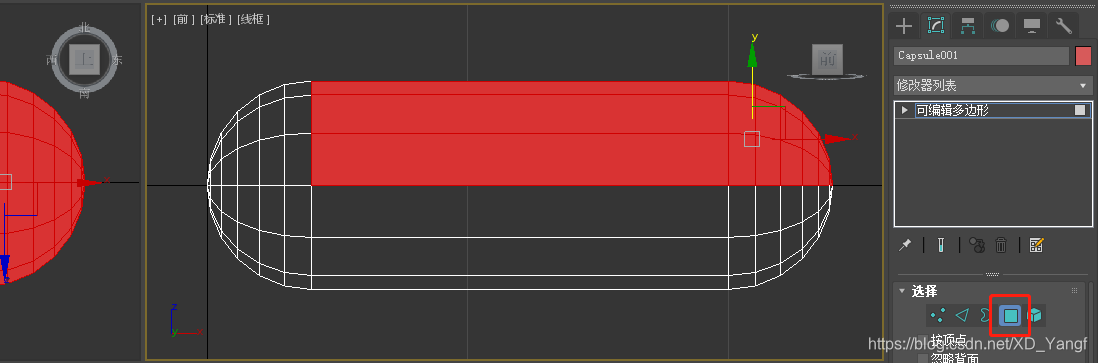

       转换为可编辑多边形后，选中并删掉下图中所示的多边形部分。

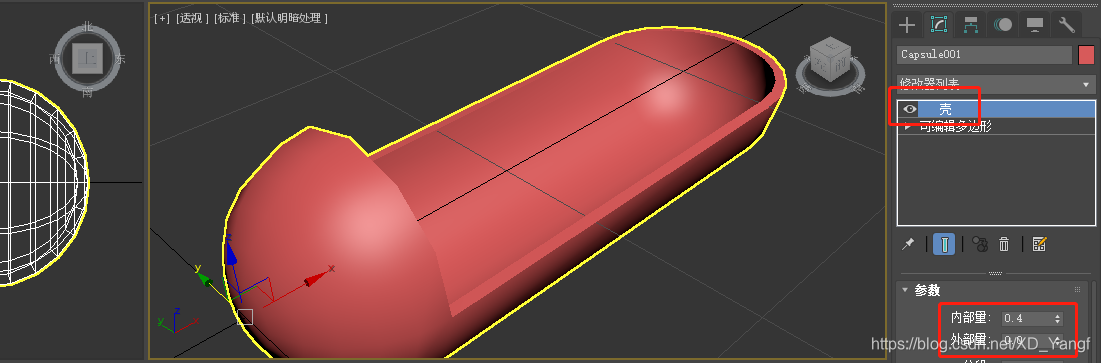

       3）添加壳。

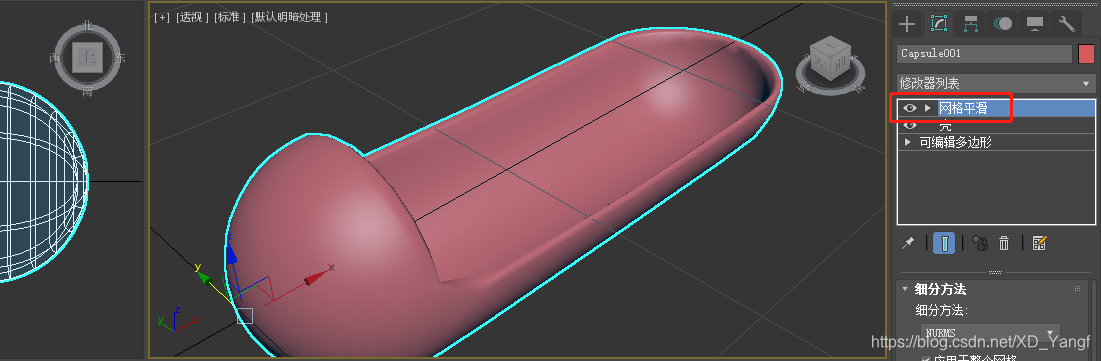

       4）网格平滑。

       添加网格平滑，迭代次数为1即可。

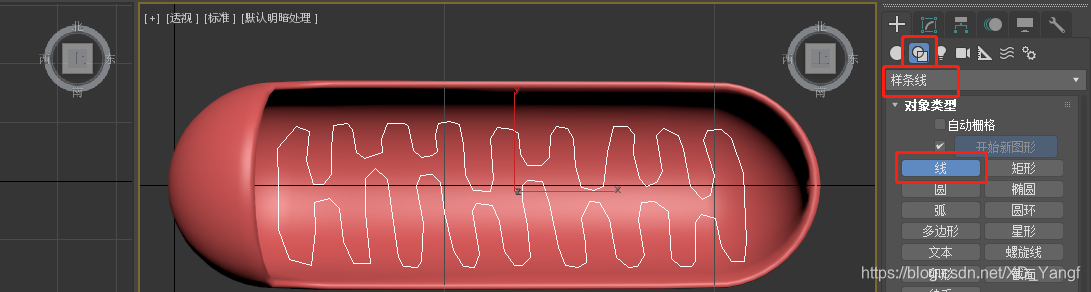

       5）画线。

       将视角转换到上方，选择样条线中的线，然后在视图中连续点击画线。

       最后，封口完成线粒体内膜的边界绘制。

       6）平滑。

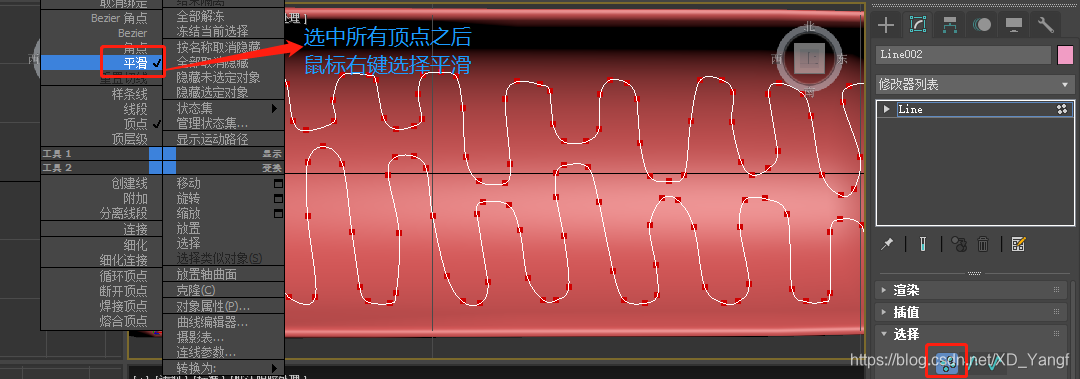

       将线条转换为可编辑样条线，选中所有顶点，并在界面处点击鼠标右键，选择平滑。此操作可实现对线条的平滑，同时可继续点击并移动单个顶点进行微调。

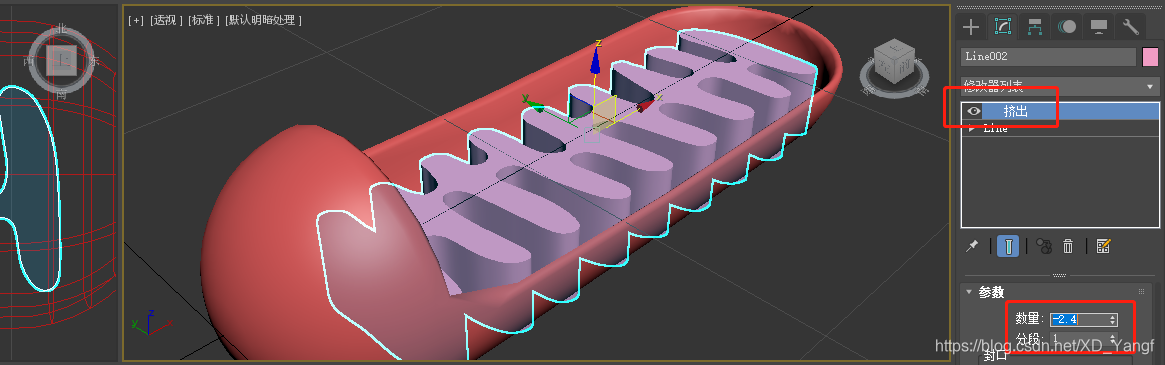

       7）挤出。

       重选整个样条线，然后添加挤出修改，数量我这里设置了-2.4。

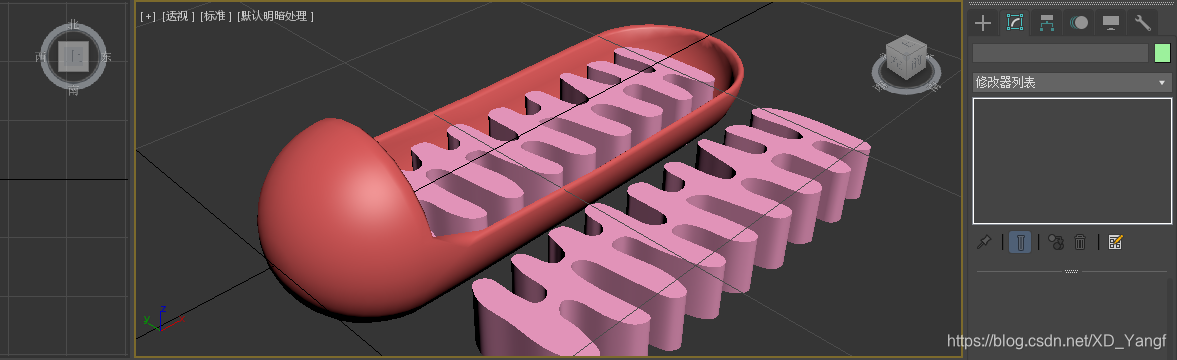

       接着可以适当将寄出的线粒体基质沿z轴适当下移，并复制出一份。

       8）增加壳。

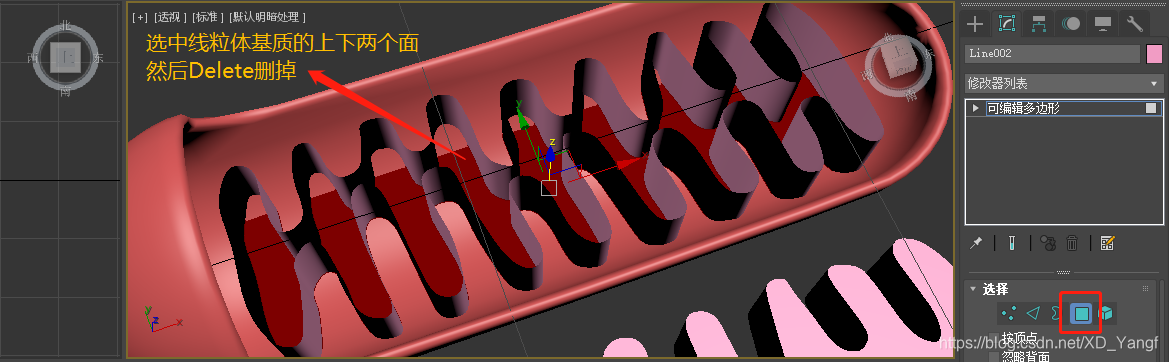

       首先，将整个线粒体基质选中，然后转换为可编辑多边形，选择多边形元素，再分别点击选中基质上下两个面并Delete删除掉。

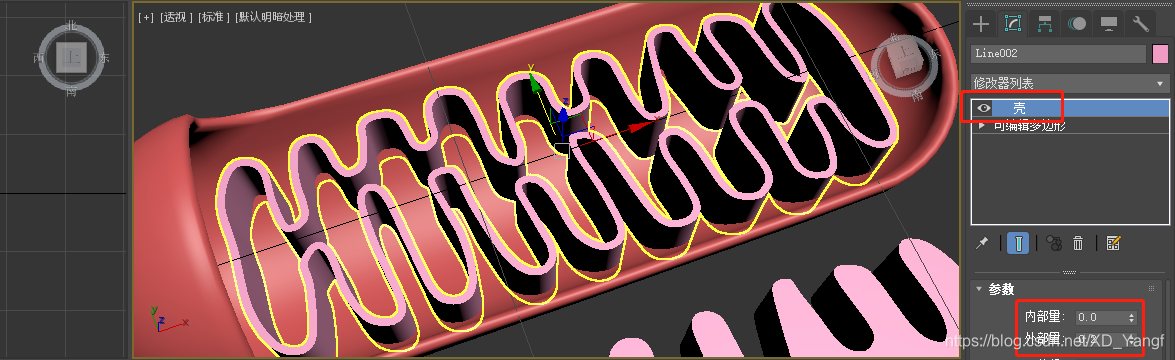

       此时，对剩下的线粒体内膜增加壳修改。若外增之后的线粒体内膜超出了线粒体外膜，可适当缩放线粒体内膜（但是要和旁边的线粒体基质模型同时缩放）。

       9）添加网格平滑。

       10）分离。

       现在把对象转移到之前复制出来的线粒体基质。将此线粒体基质转换为可编辑多边形，选择其上表面，并在编辑几何体中选择分离功能。

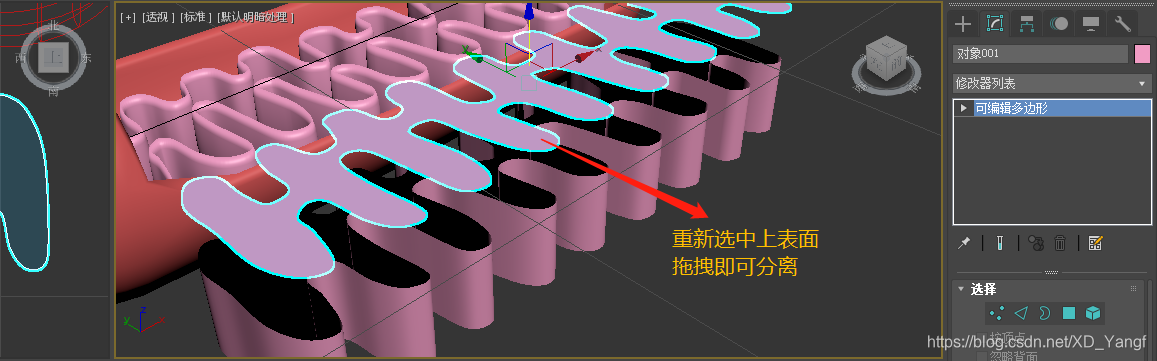

       重新选中模型上表面，鼠标点击拖拽，即可将上表面分离。

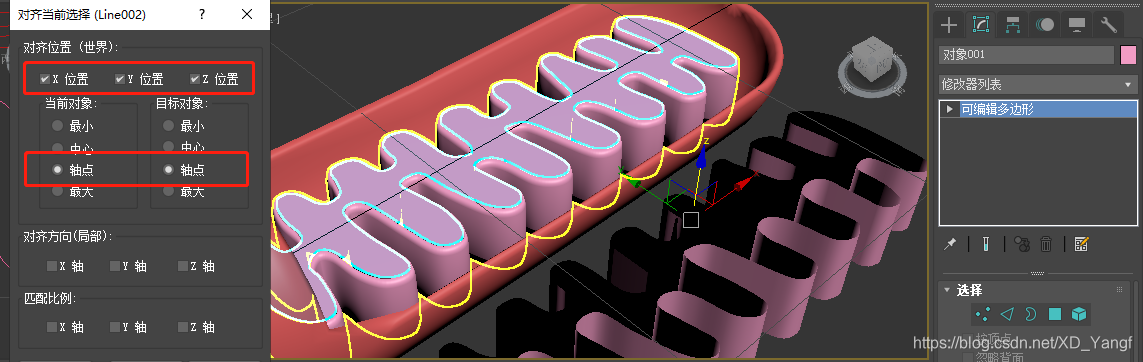

       11）对齐。

       保持新分离出的基质面为选中状态，然后点击工具栏中的对齐功能，并选中线粒体内膜。此时会弹出对齐选项，点击确认即可。

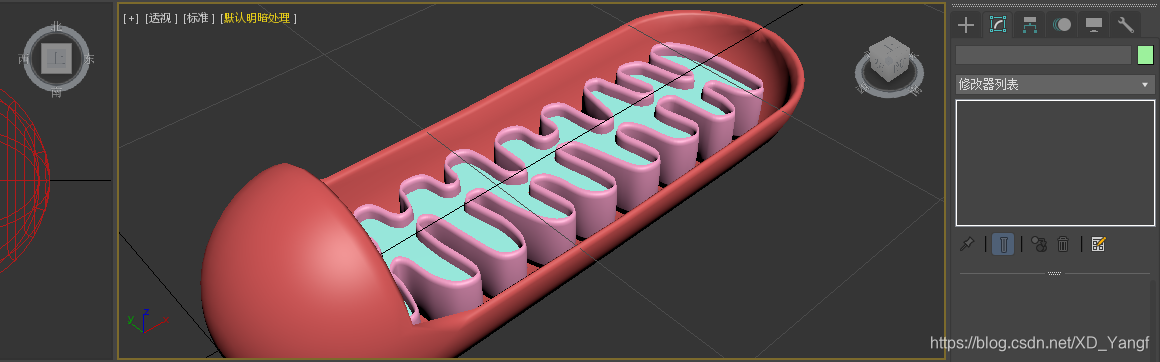

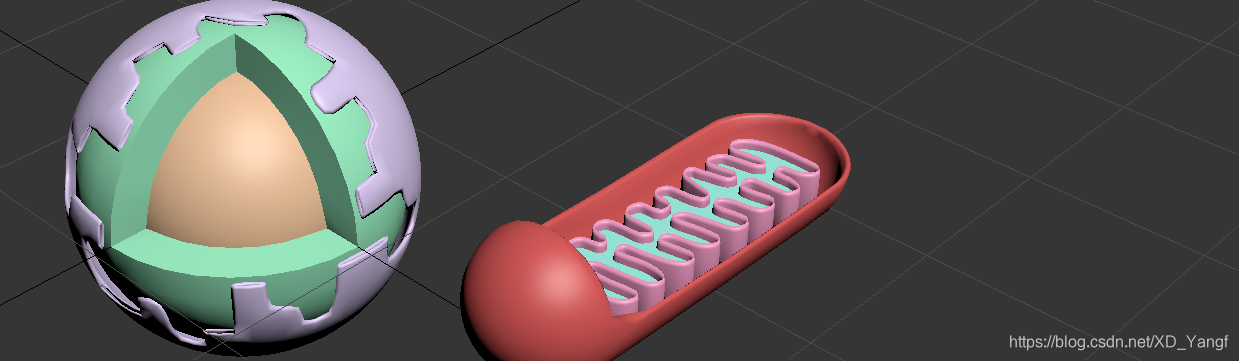

       给线粒体基质换一种颜色，并延z轴适当下移，即可完成线粒体的建模。



三、总结

       回顾，此篇我们用到的功能主要有：可编辑多边形中对多边形的选择和删除、壳、网格平滑、创建胶囊模型、使用样条线中的线画线、将线转换为可编辑样条线、对样条线的所有顶点平滑、挤出、分离、对齐。
