IO控制器

IO控制器

‍

​​

‍

---

一、I/O设备的组成

• 机械部件： 主要用来执行具体操作。如我们看得见摸得着的鼠标/键盘的按钮；显示器的 LED 屏；移动硬盘的磁臂、磁盘盘面。
• 电子部件（I/O控制器）： 通常是一块插入主板扩充槽的印刷电路板。

‍

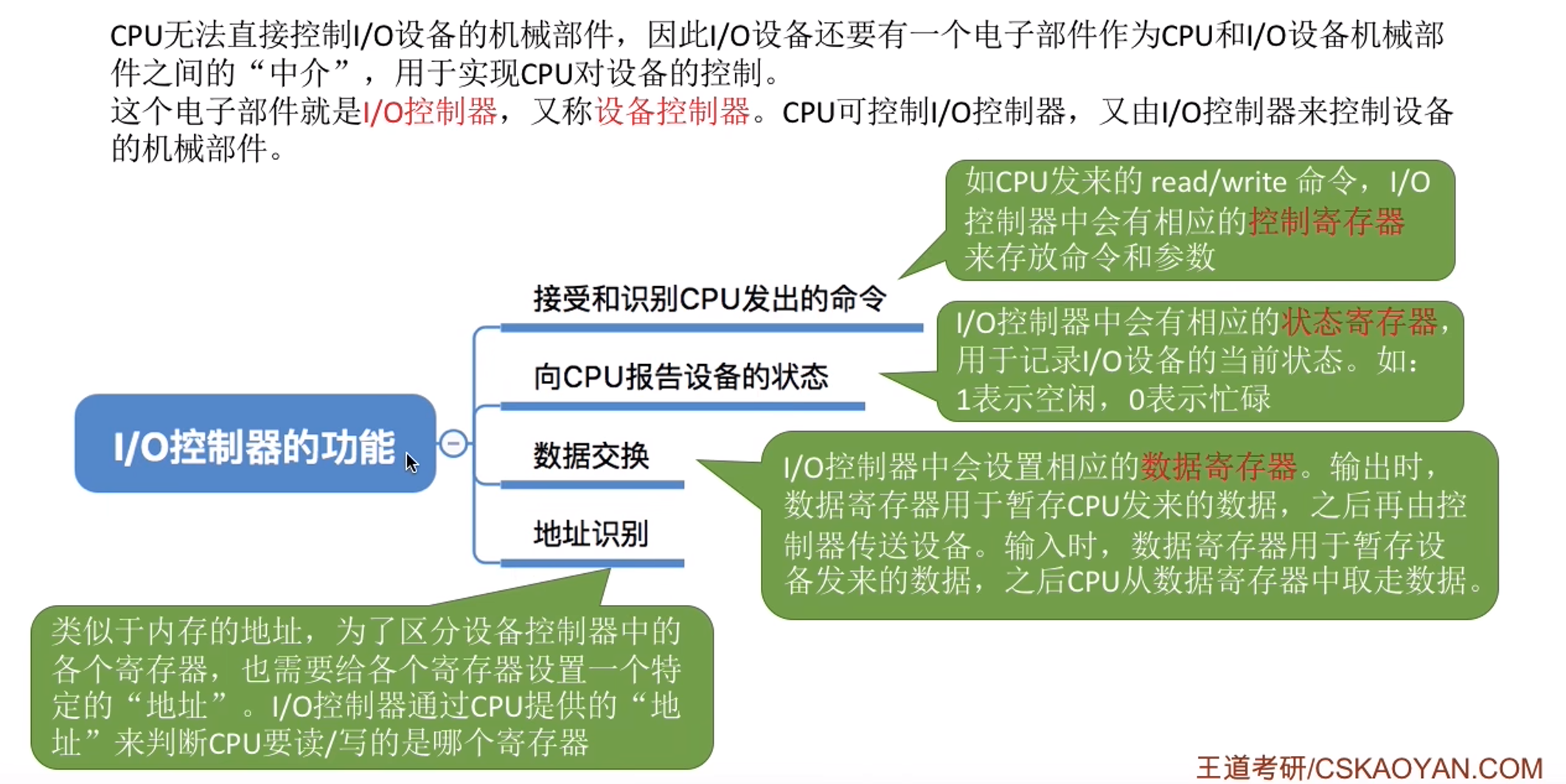

二、I/O控制器的主要功能

理解：作为 CPU 和 I/O 设备的机械部件之间的中介，来帮助实现 CPU 对设备的控制

​​

‍

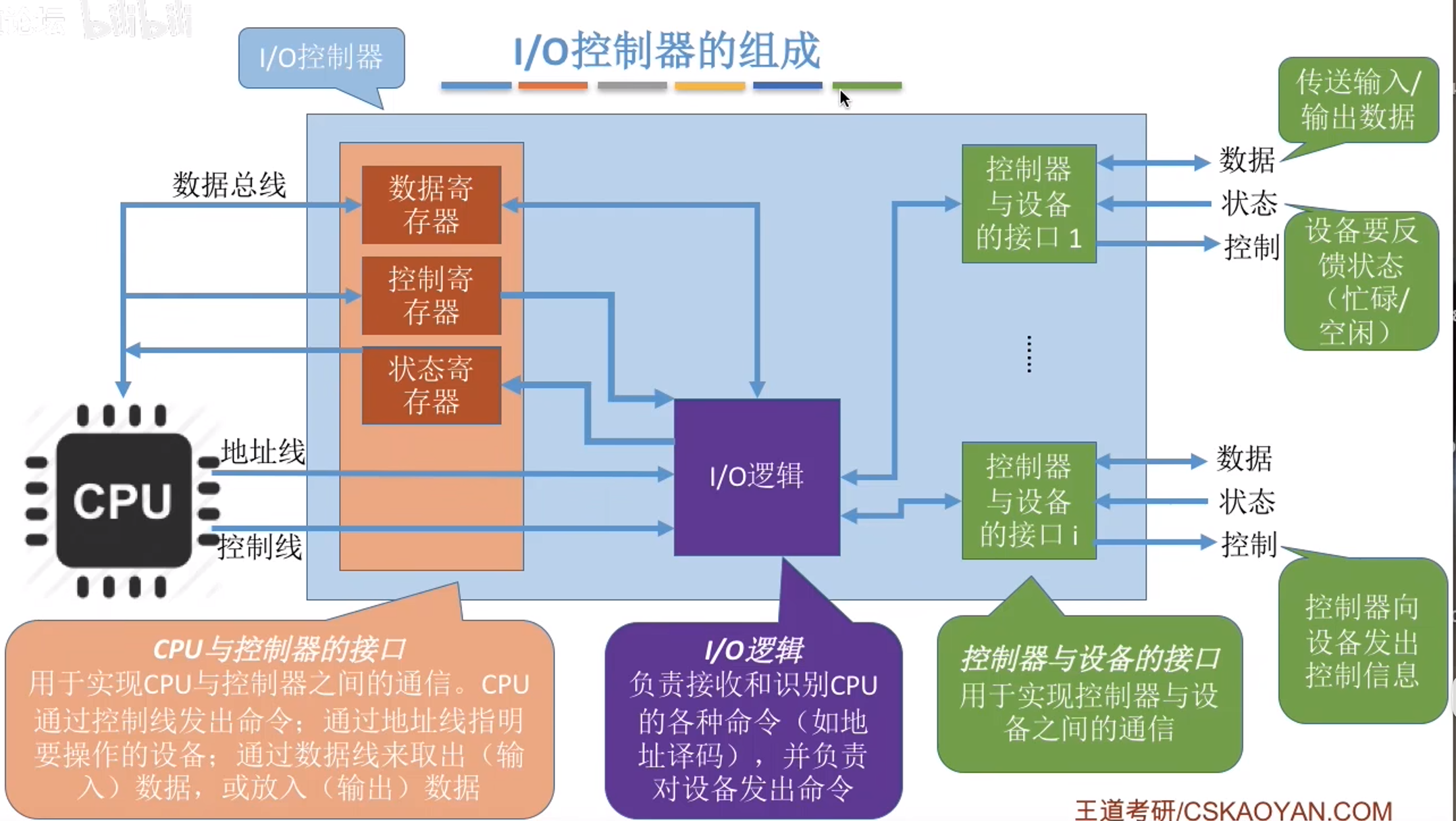

三、I/O控制器的组成

​​

补充：

1. 一个 I/O 控制器可能会对应多个设备
2. 数据寄存器、控制寄存器、状态寄存器可能有多个（如：每个控制/状态寄存器对应一个具体的设备），且这些寄存器都要有相应的地址，才能方便 CPU 操作。——有的计算机会让这些寄存器占用内存地址的一部分，称为内存映像 I/O ；另一些计算机则采用 I/O 专用地址，即寄存器独立编址。

‍

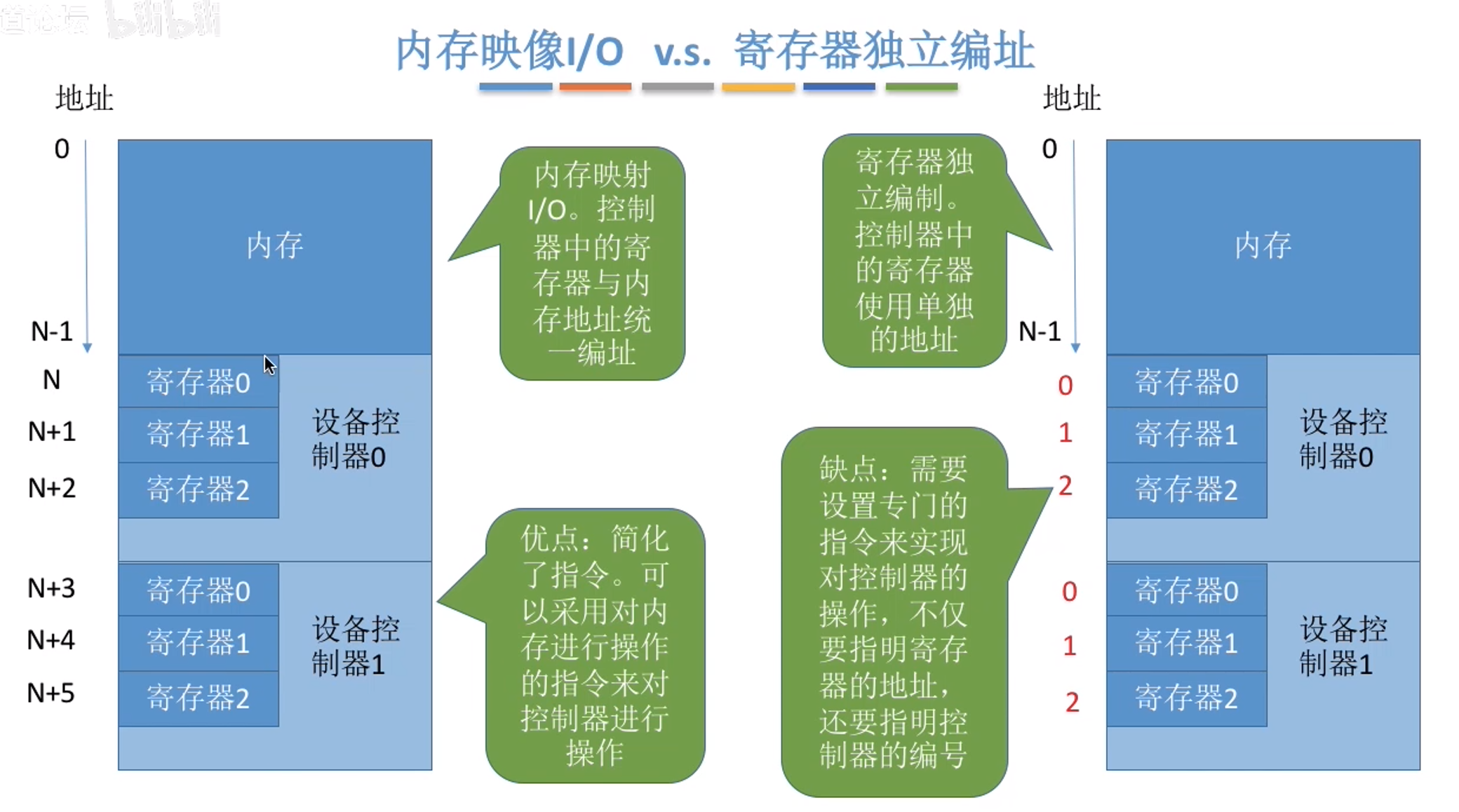

四、两种寄存器编址方式

• 内存映像 I/O
• 寄存器独立编址

​​
