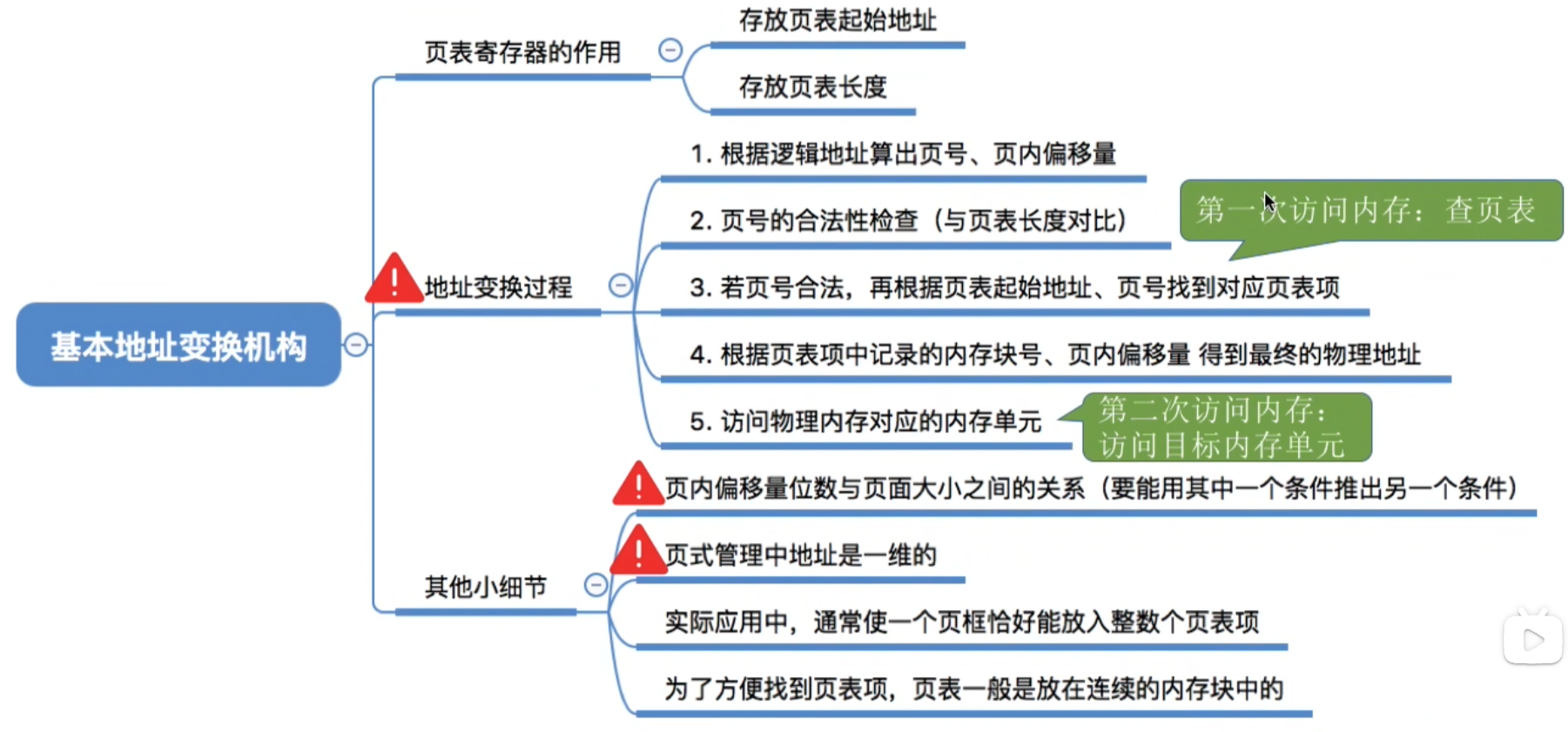

基本地址变换机构

（属于上一节的基本分页存储管理）（是用于实现逻辑地址到物理地址转换的一组硬件机构）

​​

关键理解：不仅进程被分为页面存放到页框中，该进程对应建立的页表也是需要存储到内存块中的。

一、页表寄存器 PTR

基本地址变换机构可以借助进程的页表将逻辑地址转换为物理地址。通常会在系统中设置一个页表寄存器（PTR），存放页表在内存中的起始地址 F 和页表长度 M 。进程未执行时，页表的始址和页表长度放在进程控制块（PCB）中，当进程被调度时，操作系统内核会把它们放到页表寄存器中。

​​

‍

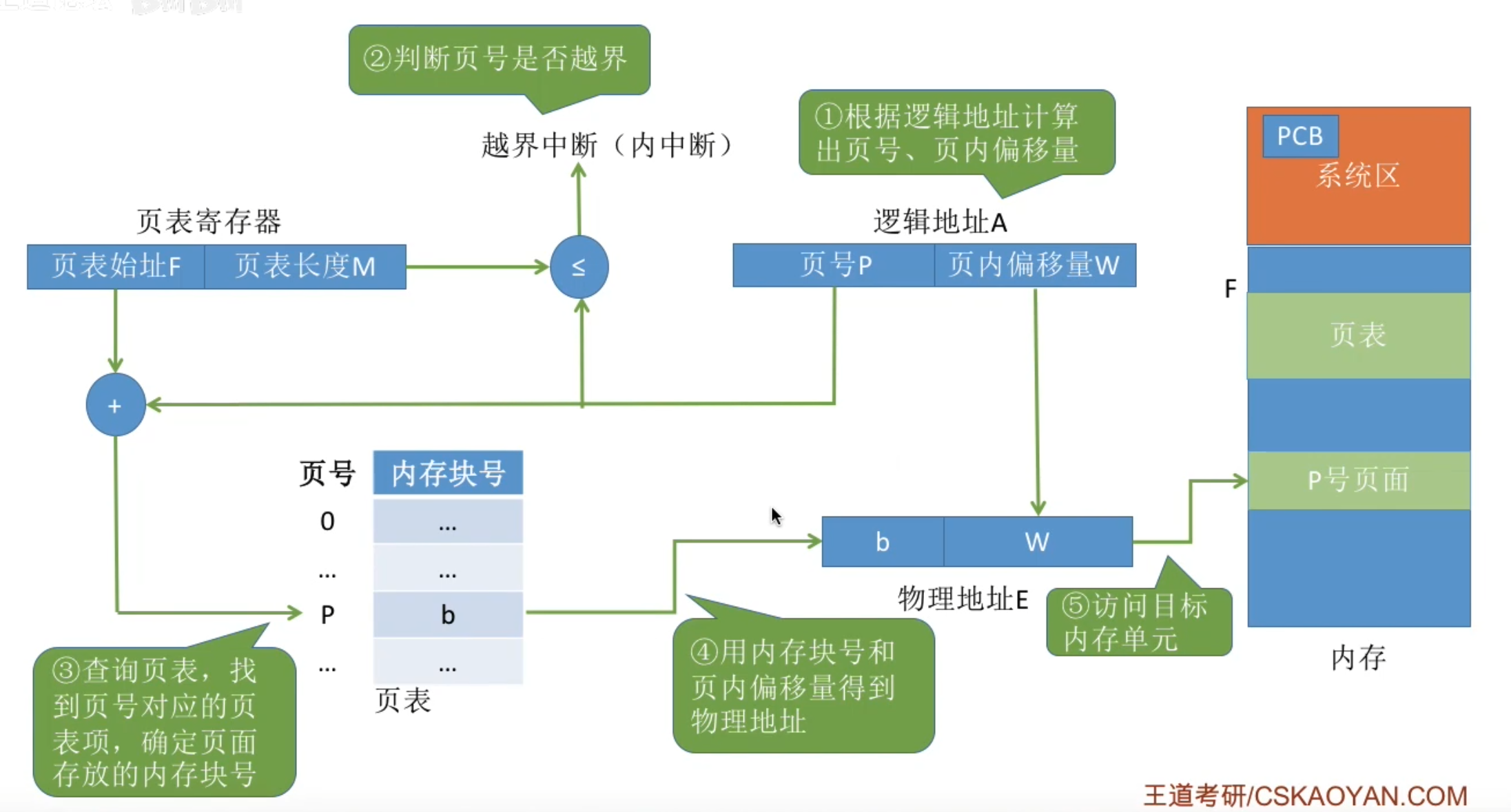

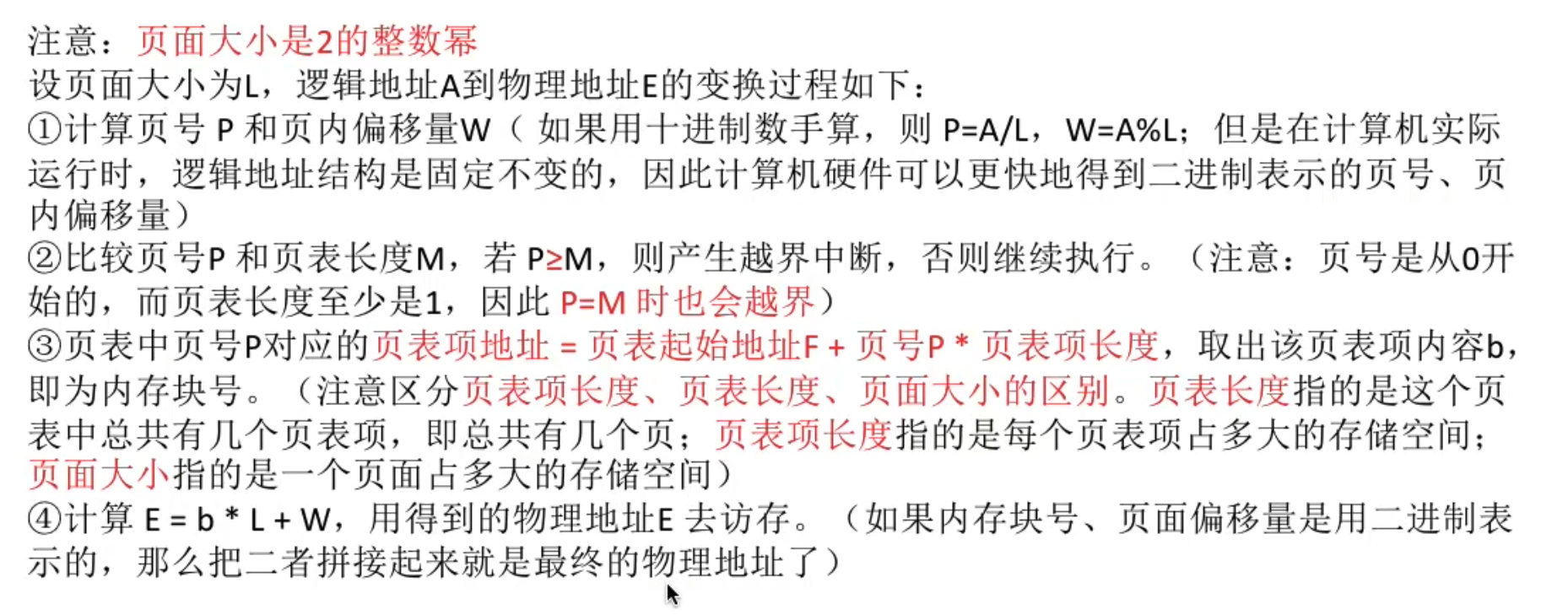

二、地址的变换过程（一、的图片版）

​​

‍

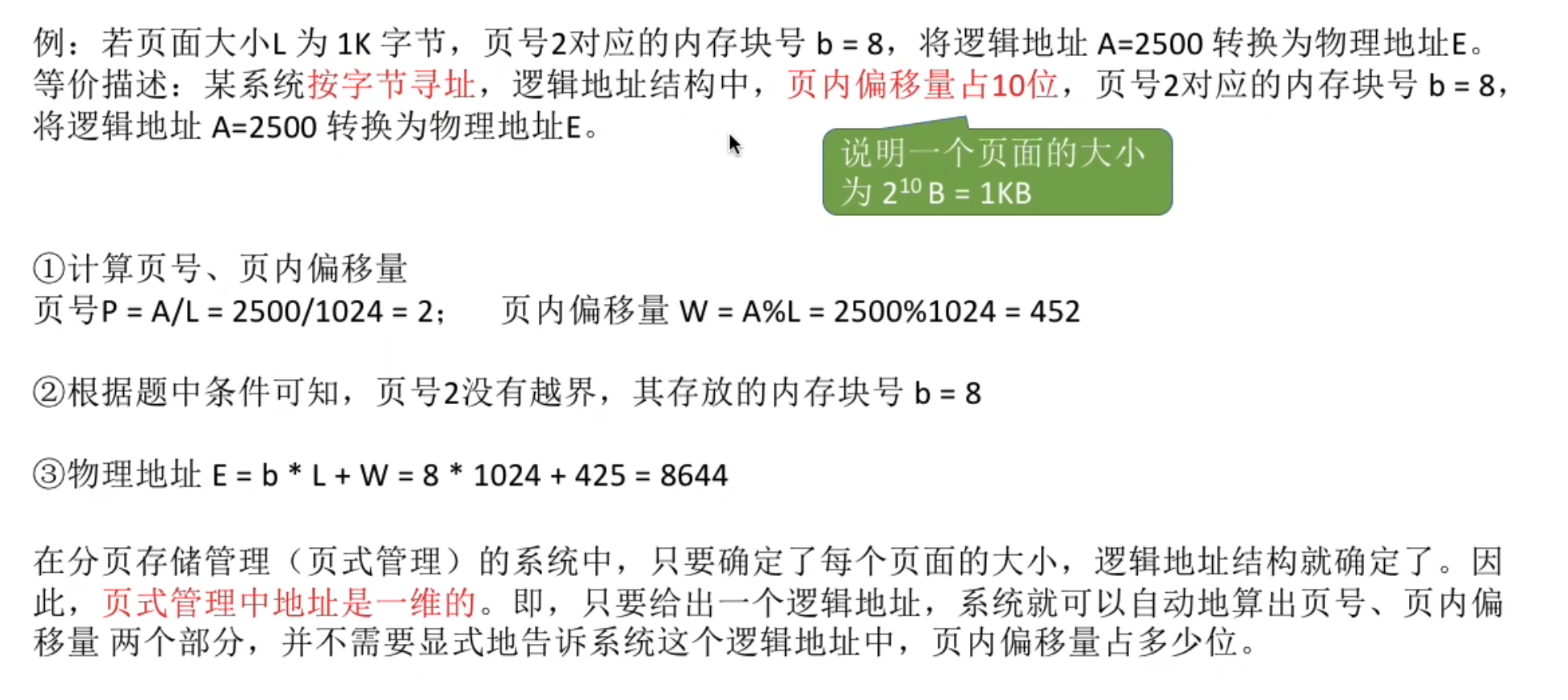

三、例题

此处留意按字节寻址

理解：偏移量的位数对应的是地址的单位，按字节寻址则一个偏移量对应一个地址对应一个字节（其他寻址方式类比）

​​

‍

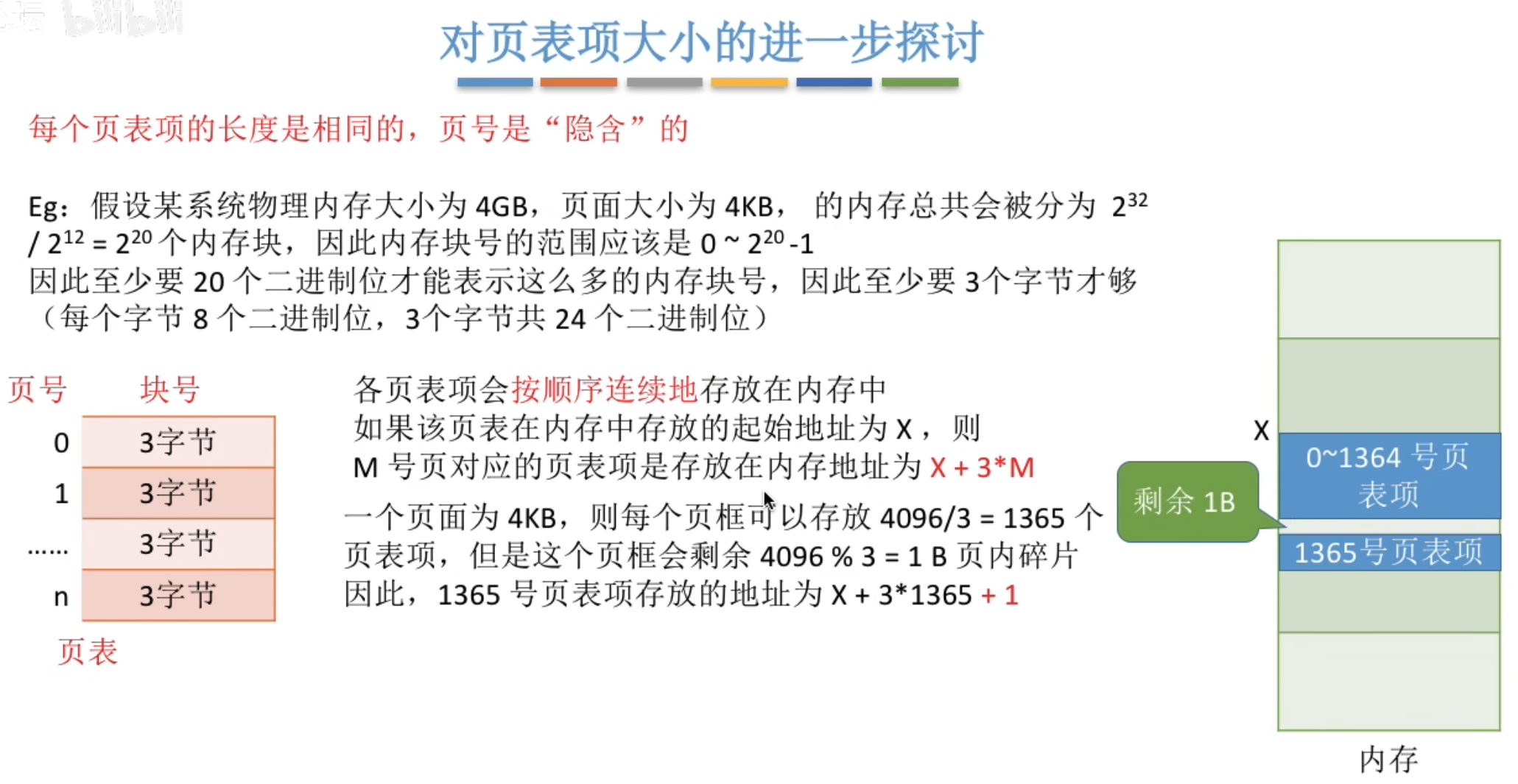

四、页表项的存储

重点：页表的页表项和进程的页面一样，都需要存储到内存中，分页存储。操作系统对页面离散存储，但对页表会尽可能连续存储。

理解：页表也是存在内存中的，而内存是以基本分页存储管理的，所以才说每个页框能存多少个页表项。页框不仅存放进程分页后的页面，该进程对应建立的页表也要保存到页框里。

​​

(1365*3=4095)

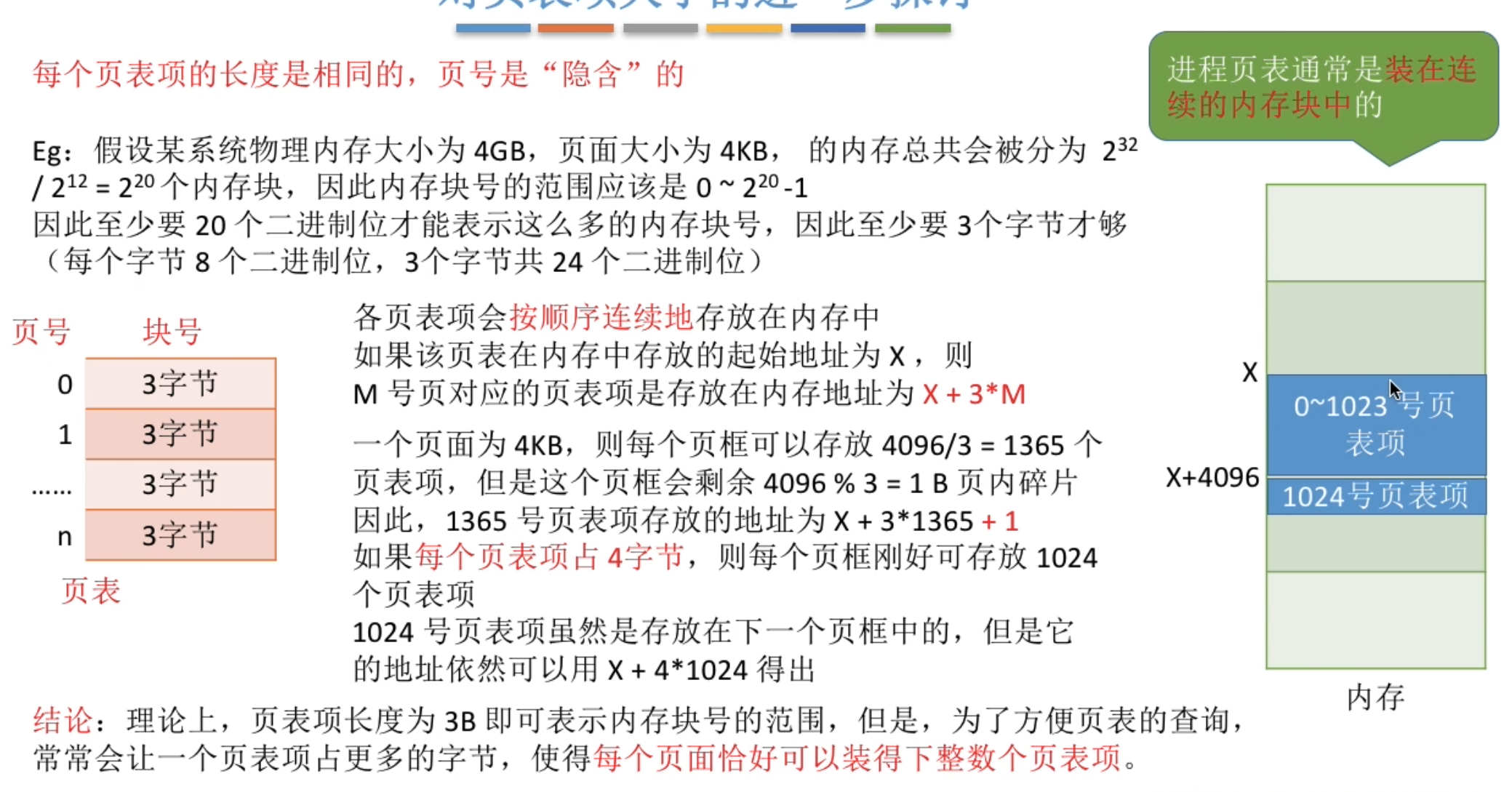

实际应用尽量让每个页框能装下整数个页表项：

​​
