用verilog设计双端口RAM（带下载链接）

简单双端口RAM设计（带下载链接）

1，设计需求
设计一个双端口的RAM，具有独立的读写时钟，独立读写地址和数据端口，具有复位功能，并具有读和写的使能信号。


2，端口设计

写通道（write）
Wrclk 输入端口 写通道的时钟信号Aclear 输入端口 RAM复位信号Wren 输入端口 RAM写使能信号Wraddr[…]输入端口 RAM写数据的地址端口Wdata[…]输入端口 RAM的写数据端口
读通道（read）
Rdclk输入端口 读通道的时钟信号Rden 输入端口 读通道的使能信号Raddr[…] 输入端口 要读出的数据的地址信息Rdata[…]输出端口 读出的数据
3，设计框图


4，代码设计
（1）参数定义
数据宽度和地址宽度


（2）输入输出端口
各个信号的含义如第二小节所示。


（3）双端口RAM定义

定义了一个位宽为 data_width，深度为 2^addr_width 的ram存储器。



（4）在写时钟的驱动下，双端口RAM写数据以及复位功能设计
在本写时钟下给出写地址和写数据，在下一个写时钟周期，数据被写入到RAM中。

（5）再读时钟的驱动下，双端口RAM读数据的功能设计
本读时钟给出读地址信息，在下一个读时钟信号，输出对应地址的数据。


5，功能仿真（仿真代码）
（1）信号初始化，并复位


（2）进行写数据仿真
模拟产生写地址信息以及写数据，并使写使能信号有效。
写地址和写数据在本时钟上升沿产生，并在下一个时钟的上升沿写入RAM中。


（3）进行读数据仿真

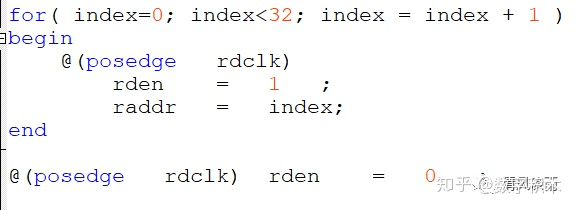

模拟产生读地址信号，并使读使能信号有效。
读地址在本时钟上升沿产生，数据在下一个时钟的上升沿从RAM中读出。


6，仿真波形
（1）写数据过程的仿真波形
可以看出，写地址和写数据在本时钟上升沿产生，并在下一个时钟的上升沿写入RAM中。


（2）读数据过程的仿真波形
可以看出，读地址在本时钟上升沿产生，数据在下一个时钟的上升沿从RAM中读出。


7，源代码下载

关注公众号“数字积木”，在公众号对话框内回复

双端口RAM

即可得到工程文件下载链接。

本工程基于 Quartus 18.2 ，联合 Modelsim 进行功能仿真。
