FPGA大赛【六】具体模块设计--DDR的数传输

【注】该项目是我们团队参加2019届全国大学生FPGA大赛的作品，系统主要实现视频任意角度旋转。该项目最终晋级决赛，并获得紫光同创企业特别奖。该系列文章介绍我们团队的作品。关注公众号“数字积木”对话框回复 FPGA2019 ，即可获得该项目的工程源代码，详细的文档说明，MATLAB仿真代码。

DDR的数传输控制

4.3.1总体介绍

DDR的数据的读写是通过axi总线进行数据传输。AXI（Advanced eXtensible Interface）是一种总线协议，该协议是ARM公司提出的AMBA（Advanced Microcontroller Bus Architecture）3.0协议中最重要的部分，是一种面向高性能、高带宽、低延迟的片内总线。它的地址/控制和数据相位是分离的，支持不对齐的数据传输，同时在突发传输中，只需要首地址，同时分离的读写数据通道。

AXI4和AXI4-Lite包含5个不同的通道：

- 读地址通道；
- 写地址通道；
- 读数据通道；
- 写数据通道；
- 读响应通道；

用户控制端口分为读控制通道和写控制通道。下面分别做介绍。

4.3.2写控制通道

用户控制写通道的端口信号如下组成：

信号名	位宽	方向	描述
WR_START	1	input	写开始信号。该信号有效后，启动一次突发传输。
WR_ADRS	32	input	突发传输的起始地址。
WR_LEN	32	input	一次突发传输的数据长度，以字节为单位。
WR_READY	1	output	写状态。当axi处于空闲时，该信号为高。其余状态下，该信号为低。
WR_FIFO_RE	1	output	读fifo（数据）使能信号。该信号有效时，表示需要将有效数据送到写数据端口。
WR_FIFO_EMPTY	1	input	fifo空标志位。
WR_FIFO_AEMPTY	1	input	fifo几乎空标志位。
WR_FIFO_DATA	64	input	写数据端口。要传输的数据通过该端口输入。
WR_DONE	1	output	写突发传输完成的标志位。一个时钟高电平。

【注】

1.一般数据是从先缓存在fifo中，再从fifo中读出，通过axi总线再进行一次突发传输。

2.WR_FIFO_RE是fifo的写读能信号，当axi总线正在传输数据时，该信号有效，通知数据提供模块发出新的数据。由于数据的输出一般都有一个时钟的延迟，故该信号要在有效数据发送前提前一个时钟有效，保证有效数据正好对齐。

3.传输地址和突发长度是以字节为单位的，当数据位宽为64bit时，一次传输的数据为8字节，地址增量为8。一次突发长度为256时，突发地址的增量为 256*8 =2048。

4.在进行一次数据突发传输时，将WR_START信号置高的同时，将突发首地址和突发长度放置到WR_ADRS，WR_LEN端口，然后等待WR_FIFO_RE有效时，将要突发传输的数据依次放置于WR_FIFO_DATA端口，直到WR_DONE信号为高，标志一次突发传输完成。进行下一次的突发传输时，重复以上步骤即可。

5.WR_START 信号可以保持多个时钟有效，但必须在RD_DONE信号为高后将该信号置低，否则会自动触发下一次的突发传输。

6，空闲状态下，WR_START信号要置为低， WR_ADRS，WR_LEN端口的数据在突发传输开始时更新，在其他时间可保持不变。内部模块会在空闲状态且 WR_START 为高时接收寄存这些数据，启动一次突发传输。

在WR_READY 信号为高或者接收到WR_DONE信号为高后，传输进入空闲状态，此时再启动一次突发传输。或在非空闲态就启动开始信号，将地址和传输长度放置在总线上，等到进入空闲态时，会自动进入下一次突发传输。

4.3.3读控制通道

用户控制写通道的端口信号如下组成：

信号名	位宽	方向	描述
RD_START	1	input	读开始信号。用于启动一次读突发传输。
RD_ADRS	32	input	读突发首地址。
RD_LEN	32	input	一次突发传输的数据长度，以字节为单位。
RD_READY	1	output	读状态。当axi处于空闲时，该信号为高，其余状态下，该信号为低。
RD_FIFO_WE	1	output	写fifo使能信号。当该信号有效时，表示读数据端口输出有有效的数据。可用该信号作为fifo的写使能信号，将数据写入到fifo中。
RD_FIFO_FULL	1	input	fifo满标志位。
RD_FIFO_AFULL	1	input	fifo将满标志位。
RD_FIFO_DATA	64	output	读数据端口。axi总线读出的数据通过该端口输出。
RD_DONE	1	output	读突发传输完成的标志位。一个时钟高电平。

【注】

1，一般数据读出后先缓存到fifo中，等fifo中的数据达到一定数量时，再由其他模块读取。

2，RD_FIFO_WE 信号是输出数据的有效信号，当该信号为高时，表示读数据端口有有效的数据输出。可将该信号作为fifo的写使能信号。该信号与输出数据保持对齐。

3，传输地址和突发长度是以字节为单位的，当数据位宽为64bit时，一次传输的数据为8字节，地址增量为8。一次突发长度为256时，突发地址的增量为 256*8 =2048。

4，在进行一次读突发数据传输时，将RD_START信号置高的同时，将突发首地址和突发长度放置到RD_ADRS，RD_LEN端口，然后等待RD_FIFO_RE有效时，有效的读数据从RD_FIFO_DATA端口输出，直到RD_DONE信号为高，标志一次突发传输完成。进行下一次的突发传输时，重复以上步骤即可。

5，RD_START 信号可以保持多个时钟有效，但必须在RD_DONE信号为高后将该信号置低，否则会自动触发下一次的突发传输。

6，空闲状态下，RD_START信号要置为低， RD_ADRS，RD_LEN端口的数据在突发传输开始时更新，在其他时间可保持不变。内部模块会在空闲状态且 RD_START 为高时接收寄存这些数据，启动一次突发传输。

7，在RD_READY 信号为高或者接收到 RD_DONE信号为高后，传输进入空闲状态，此时再启动一次突发传输。或在非空闲态就启动开始信号，将地址和传输长度放置在总线上，等到进入空闲态时，会自动进入下一次突发传输。

4.3.4数据传输设计的一些细节

1，突发长度最小可以设置为1.

2，RD_START，WR_START信号在启动一次数据传输时可以一直为高，但要在RD_DONE，WR_DONE为高时将该信号置低，否则会自动触发下一次传输，造成数据传输错误。

3.读出的数据和RD_FIFO_WE 标志位对齐。写入的数据为 WR_FIFO_RE 信号有效之后传输进写数据端口的数据。

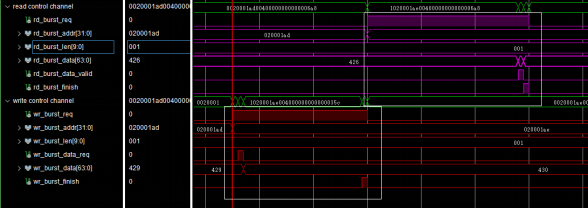

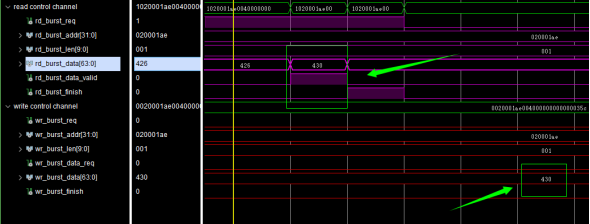

如下图，对应的是突发长度为1的写+读数据验证，先向设定的地址写入长度为1的数据，然后再读出该地址的数据。比较写入的数据和读出的数据是否一致。
