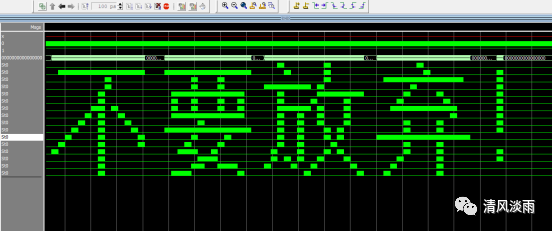

这个小工程利用modelsim仿真波形图案来显示字符。效果如下,送给正在复习备考的同学,坚持就是胜利:



用到的工具如下:

---PCtoLCD2002 : 产生显示用的字符点阵

---Quartus:代码编写,仿真文件生成。

---Modelsim:生成要显示的字符图案。



1,字符点阵产生

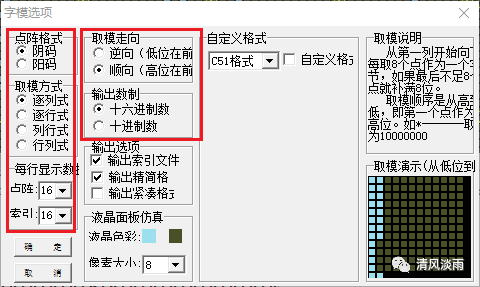

PCtoLCD2002端设置如下:

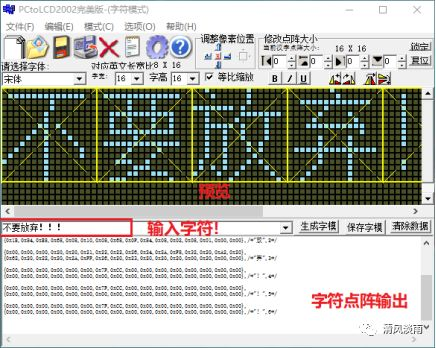

生成字符点阵:

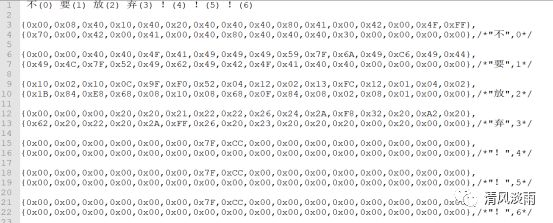

保持字模后,生成的字符点阵文件如下:





2,字符点阵数据处理

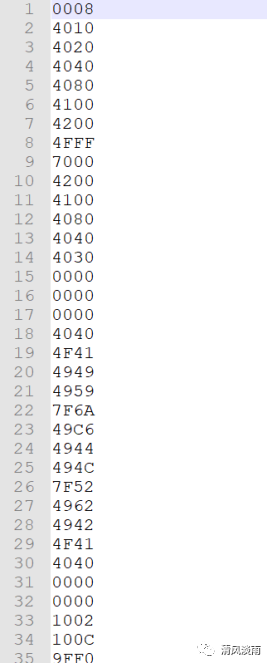

将字符点阵文件中的提示信息,备注,标点符号等全部删除,只留下点阵的编码。并将相邻奇偶两行的数据调整到一行。效果如下:





将处理后的字符文件重命名为  char_code.hex 。

3,代码编辑



(1,)字符点阵数据储存

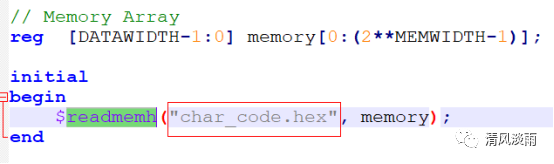

利用BRAM模块来储存字符点阵数据。利用 readmemh 函数加载字符点阵数据。

(2)波形生成



将从BRAM模块中读出的数据与时钟信号按位相与即可。



4,仿真

编写仿真文件,运行仿真,展开 out 信号,缩放到合适比例,即可看到字符显示。效果即同文章开头所示。

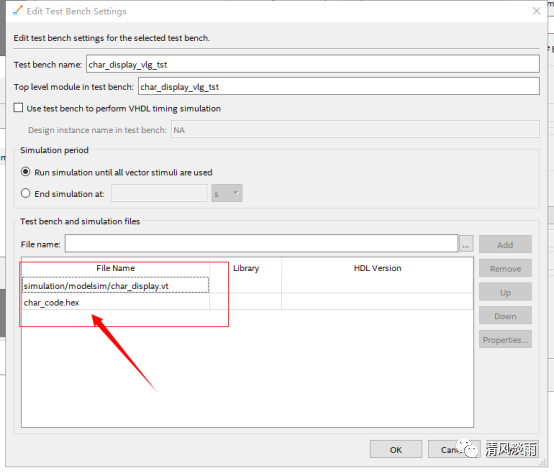

【注】本工程是利用quartus设置的仿真环境,在仿真设置时,最好将 char_code.hex 也添加进仿真文件列表中,仿真仿真软件找不到该文件。





更多细节请查看源代码!

源代码链接  https://github.com/WayneGong/char_display
