电子价签蓝牙手柄OM6626一款低功耗蓝牙芯片SOC芯片

OM6626是一个功耗优化的SOC芯片，它具有低能耗和专有的2.4ghz应用。它集成了一个高性能和低功耗的射频收发器与蓝牙基带和丰富的外设扩展。OM6626还集成了PMU (power management unit)，提供高效的电源管理。它的目标是24ghz蓝牙低能耗系统、专有2.4ghz系统、人机界面设备(键盘、鼠标和遥控器)、运动和休闲设备、移动电话配件和消费电子产品。

OM6626片上蓝牙系统兼容5.3版本。

该芯片集成了高达64MHz的高性能MCU, DMA, GPIO, SPI, UART, Timer,Watchdog，支持32MHz外部晶体，集成多用途最大12位ADC。

OM6626在片上集成了80K SRAM, 256位EFUSE，并支持用户自定义的IDE系统片上SFL ASH MCU开发和JTAG软件升级。

1.2. 特性

射频收发器

-99dBm灵敏度@ 1Mbps GFSK

-96dBm灵敏度@ 2Mbps GFSK

输出功率-30 ~ + 10dBm

自动增益控制(AGC)

RSSI (1dB分辨率)

CPU和调试接口

ARM@ Cortex TM-M4，最大64MHz

SWD接口
内存

EFUSE: 256位

存储器:80 kb

串行闪存:1MB

l-Cache RAM: 8KB

时钟

32MHz和32.768kHz晶体振荡器

32MHz和32.768kHz RC振荡器

链接控制器

BT 5.3 LE PHY，链路控制器

专有2.4 ghz链路控制器

电源管理

●单电源电压:1.71V ~ 3.6V

RX的峰值电流为3.4mA

4.2mA TX峰值电流(0dBm)

1.2uA睡眠模式(16K RAM保留，32KHz RC)

集成DCDC BUCK转换器

软件

兼容蓝牙5.3

支持数据速率:1Mbps、2Mbps (BLE)

多种可配置的空气数据速率从25Kbps到2Mbps (2.4 4g)

支持网状网络

示例应用程序和概要文件

支持在线烧录

外围设备

多达25个通用I/O引脚

8 xdma

2 × UART

1个l2C接口(仅限主用)

2 X SPI接口

1 x 16位定时器/计数器与4比较/捕获/PWM通道

2 x 16位定时器/计数器与4个比较/PWM通道(这两个定时器可以

组合成一个32位PWM定时器)

1 X 32位实时计数器与3个比较通道

1 x 16位低能量定时器2比较/PWM通道

1 X看门狗定时器

8通道单端12位GPADC，高达333 3ksps(精度和采样率)

可配置)

安全

AES硬件加密

支持AES -256/AES-128密钥

随机数发生器

包装与工作环境

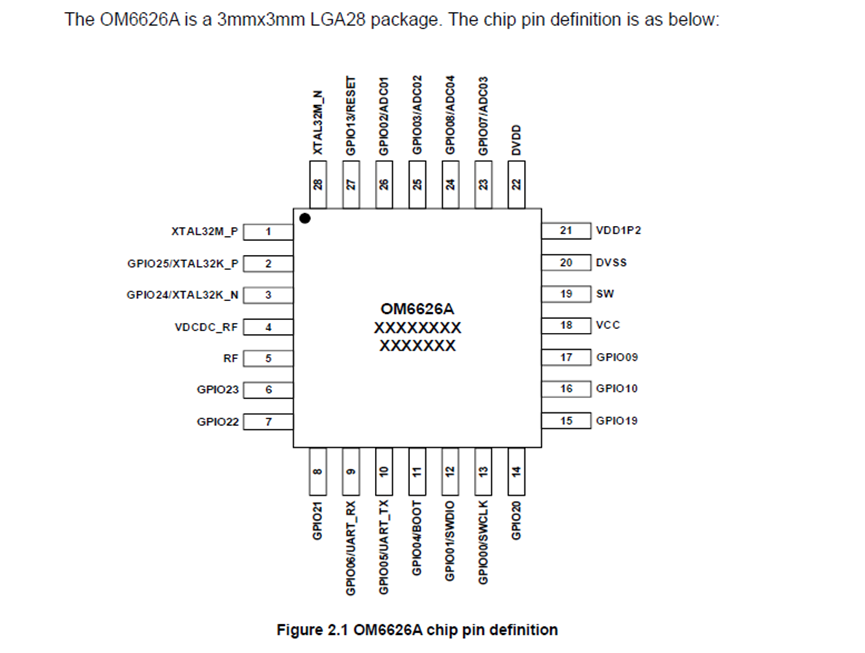

OM6626A: LGA28 3x3mm

OM6626B: QFN32 4x4mm

-40℃~ +85℃
