惊艳！200MSPS采样率，RK3588F高速AD采集与实时显示案例来了！

科技飞速发展，高速数据采集与实时显示技术成为众多领域的关键需求。今天给大家分享一个基于瑞芯微RK3588J + FPGA的高速AD采集与实时显示案例。适用开发环境如下：

Windows开发环境：Windows 7 64bit、Windows 10 64bit

Linux开发环境：VMware16.2.5、Ubuntu20.04.6 64bit

U-Boot：U-Boot-2017.09

Kernel：Linux-5.10.160、Linux-RT-5.10.160

LinuxSDK：rk3588-buildroot-2021.11-sdk-[版本号]

（基于rk3588_linux_release_v1.2.1_20230720）

FPGA端开发环境：Xilinx Vivado 2017.4、Xilinx SDK 2017.4

硬件平台：TL3588F-EVM（基于RK3588J + Kintex-7）

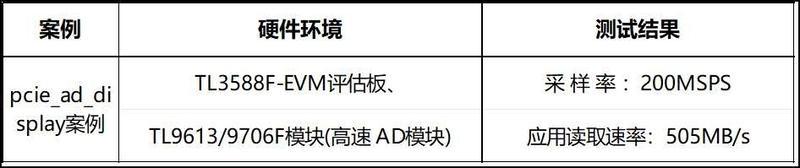

测试数据汇总

测试数据汇总如下：

表 1

RK3588J + FPGA国产平台

瑞芯微RK3588J/RK3588处理器集成了四核2.4GHz ARM Cortex-A76与四核1.8GHz ARM Cortex-A55。创龙科技基于瑞芯微RK3588J/RK3588 + 紫光同创Titan-2 PG2T390H（兼容Xilinx Kintex-7 XC7K325T）FPGA，推出了SOM-TL3588F工业核心板和TL3588F-EVM评估板。

创龙的SOM-TL3588F核心板的ARM、FPGA、ROM、RAM、电源、晶振、连接器等所有元器件均采用国产工业级方案，国产化率100%。此外，RK3588J + FPGA评估板具备丰富的接口资源，包括Ethernet、RS422/RS485、USB 3.1、CAN、SFP+等通信接口，以及MIPI CSI、CameraLink Base、HDMI、12G-SDI等音视频接口，满足客户的项目评估需求！

RK3588J + FPGA核心板典型应用领域

图 1

pcie_ad_display案例演示

为了简化描述，本文仅摘录部分方案功能描述与测试结果。

案例说明

案例通过TL3588F-EVM评估板的FPGA端(PCIe EP)以200MSPS速率采集AD数据后，将数据通过PCIe总线传输至评估板ARM端读取并显示波形。

FPGA端将AD数据存储至BRAM中，每存满32KByte数据后，产生PCIe MSI中断，并通过MSI向量指示相应地址空间的数据已准备就绪，通知ARM做乒乓处理。

AD9613采样双通道12bit数据，由于传输时将12bit数据按照16bit进行发送，因此实际发送数据量为16bit x 2 x 200MSPS = 6400Mbps。

FPGA端实现采集数据功能，ARM端实现数据读取和显示波形功能。

图 2

图 3

案例演示

将创龙科技的高速AD/DA模块TL9613/9706F连接至评估板FMC接口，将TL9613/9706F-A1模块的ADC_CHA和ADC_CHA通道分别正确连接至信号发生器A通道和B通道。将信号发生器设置为两路正弦波输出，ADC_CHA通道频率设置为10MHz，ADC_CHB通道频率设置为1MHz，峰峰值均设置为2.000Vpp，输出负载均设置为50Ω。
