嵌入式基础测试手册——基于NXP iMX6ULL开发板(3)

基于测试板卡:创龙科技TLIMX6U-EVM是一款基于NXP i.MX 6ULL的ARM Cortex-A7高性能低功耗处理器设计的评估板,由核心板和评估底板组成。核心板经过专业的PCB Layout和高低温测试验证,稳定可靠,可满足各种工业应用环境。

评估板接口资源丰富,引出双路网口、双路RS485、双路CAN、三路USB、多路DI/DO、LCD等接口,板载WIFI、Bluetooth模块,支持LoRa、NB-IoT、Zigbee、4G模块,可选配外壳直接应用于工业现场,方便用户快速进行产品方案评估与技术预研。



USB接口测试

本章节使用SanDisk品牌、FAT32格式、16GByte容量的U盘(支持USB 3.0),对USB1 OTG和USB2 HOST接口进行测试。使用不同品牌、格式或容量的U盘,测试结果将会有所差别。

USB HOST模式读写测试

本小节以USB2 HOST接口进行演示,将U盘插至评估板USB2 HOST接口。如需测试USB1 OTG接口,请通过Micro OTG转USB转接头进行连接。

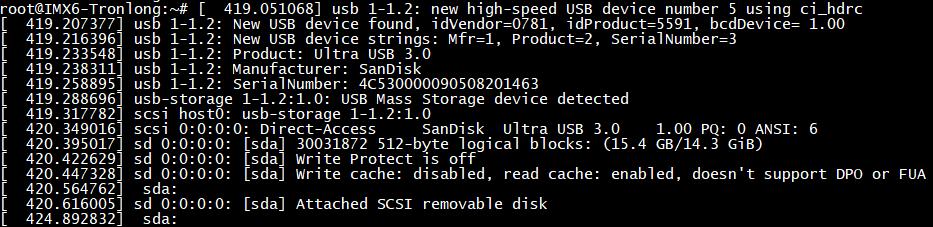

评估板检测到U盘后,将打印如下信息,可从中看到U盘容量和挂载名,如下图所示。

图 64

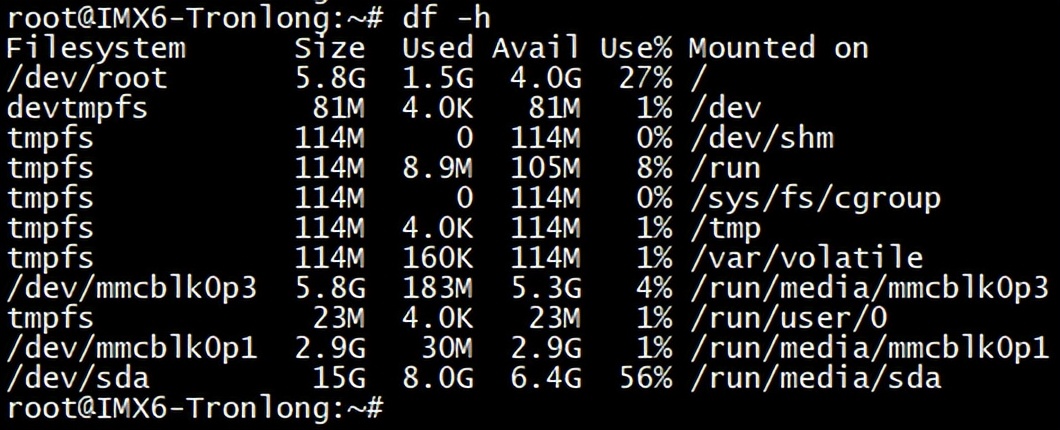

从上图可看到U盘挂载名为sda,挂载多个存储设备时,挂载名可能会变更。执行如下命令可查询挂载路径,如下图所示。

Target# df -h

图 65

  1. USB接口写速度测试

进入评估板文件系统,执行如下命令测试USB接口写速度。

Target# echo 3 > /proc/sys/vm/drop_caches

Target# time dd if=/dev/zero of=/run/media/sda/test bs=1024k count=200 conv=fsync

图 66

此处一共写200MByte测试数据至U盘的test文件,可看到本次测试的USB接口写速度约为200MB/24.889s = 8.04MB/s。

  1. USB接口读速度测试

进入评估板文件系统,执行如下命令测试USB接口读速度。

Target# echo 3 > /proc/sys/vm/drop_caches

Target# time dd if=/run/media/sda/test of=/dev/null bs=1024

图 67

此处从test文件中一共读出200MByte的数据,可看到本次测试的USB接口读速度约为200MB/11.254s = 17.78MB/s。

USB DEVICE模式功能测试

本小节测试USB1 OTG接口的DEVICE模式,USB1 OTG接口可根据设备情况自动切换为HOST/DEVICE模式。请使用Micro USB数据线连接PC机与评估板USB1 OTG接口。

执行如下命令,将评估板系统启动卡BOOT分区模拟为存储盘。

Target# modprobe g_mass_storage file=/dev/mmcblk0p1 removable=1

图 68

"/dev/mmcblk0p1/"为系统启动卡BOOT分区在评估板文件系统的挂载路径。在PC机中看到已识别为可移动磁盘,对该可移动磁盘的操作与普通U盘一样,如下图所示。

图 69

7英寸LCD显示屏测试

评估板支持7英寸LCD显示屏。请通过FFC软排线将创龙科技TL070A LCD显示屏与评估板LCD RES接口连接,如下图所示。

图 70

显示功能测试

评估板上电启动,进入评估板文件系统后,LCD显示屏将会显示Weston界面,说明LCD显示功能正常,如下图所示。

图 71

背光功能测试

LCD显示屏的背光支持亮度级数为1~7,最高亮度为7,关闭为0。执行如下命令,调节LCD显示屏背光。

Target# echo 0 > /sys/devices/soc0/backlight-display/backlight/backlight-display/brightness

Target# echo 7 > /sys/devices/soc0/backlight-display/backlight/backlight-display/brightness

图 72

触摸功能测试

  1. 触摸事件测试

进入评估板文件系统,执行如下命令,可查询到LCD显示屏触摸事件为event0。

Target# cat /proc/bus/input/devices

图 73

执行如下命令,并在LCD显示屏中进行触摸测试,串口调试终端将会打印相关信息。

Target# od -x /dev/input/event0

图 74

  1. 触摸校准测试

进入评估板文件系统,执行如下命令,删除校准文件,重新进行触摸校准测试。

Target# rm /etc/udev/rules.d/ws-calibrate.rules

图 75

重启评估板,进入评估板文件系统,执行如下命令进入触摸校准界面,在LCD显示屏上依次点击校准坐标点。校准完成后,将在文件系统"/etc/udev/rules.d/"目录下生成校准文件ws-calibrate.rules,校准信息记录在该文件中。

Target# weston-calibrator

图 76

图 77

校准完成后,执行如下命令,可在LCD显示屏进行书写校验测试。

Target# weston-simple-touch

图 78

图 79

外部看门狗测试

评估板板载外部硬件看门狗。测试前请先将Watchdog的跳线帽选择ON档位,使能外部硬件看门狗,默认为60s超时模式。

图 80

评估板上电,将产品资料“4-软件资料\Demo\base-demos\watchdog\bin\”目录下的watchdog.sh脚本拷贝至评估板文件系统任意目录下,执行如下命令可查看程序参数。

Target# ./watchdog.sh -h



图 81

执行如下命令系统将开始自动喂狗。然后再按“Ctrl + C”退出程序,停止喂狗,系统将在60~180s内重启。

Target# ./watchdog.sh -g 115

图 82

I/O接口测试

将评估板断电,请通过杜邦线将J7的VDD端子连接至J6的PIN 28引脚,将GND端子连接至J6的PIN 30引脚,将DO1~DO4端子分别对应连接至DI1~DI4端子。请务必正确连接,以免损坏核心板。

图 83

评估板上电,将产品资料“4-软件资料\Demo\base-demos\iso_loopback\bin\”目录下的iso_loopback.sh脚本拷贝至评估板文件系统任意目录下。

进入评估板文件系统,在脚本所在目录下执行如下命令进行I/O回环测试。由DO1~DO4端子输出信号至DI1~DI4端子,程序将打印DI1~DI4端子接收到的实际信号。

Target# ./iso_loopback.sh

图 84

网络接口测试

评估板配备两个百兆网口ETH1 RMII和ETH2 RMII,网卡名字对应如下:

ETH1 RMII:eth0(默认网口)。

ETH2 RMII:eth1。

请使用网线将评估板对应网口连接至路由器,然后启动评估板。测试网络接口时,绿灯常亮、黄灯闪烁表示连接正常。

  1. 网络连通测试

进入评估板文件系统,执行如下命令获取IP以及查看网口配置信息。

Target# ifconfig

图 85

如对应网卡未自动获取到IP,请执行如下命令。"-i"用于指定网卡,eth1为网卡名字,请根据实际情况修改。不加"-i"和网卡名字,则指默认网卡eth0。

Target# udhcpc -i eth1

图 86

如多个网口同时连接,请使用ifconfig命令关闭所有非当前测试网口,并打开当前测试网口。例如:

Target# ifconfig eth1 down

Target# ifconfig eth0 up

网卡名字请根据实际情况修改,down表示关闭,up表示打开。如网口未正常连接,请尝试先关闭网口再打开网口。

图 87

测试网口连接外网是否正常,以访问www.baidu.com为例,执行如下命令,"-I"代表指定网口,不加"-I"则使用默认网卡。可按"Ctrl + C"终止ping命令。

Target# ping www.baidu.com -I eth0

图 88

  1. TCP带宽测试

如下使用Iperf3工具测试评估板与PC机的TCP通信带宽。若Ubuntu未安装Iperf3工具,可在Ubuntu中执行"sudo apt-get install iperf3"安装。

在评估板文件系统执行如下命令,查看评估板IP地址并等待PC机连接。

Target# ifconfig

Target# iperf3 -s

图 89

在Ubuntu系统执行如下命令测试网络通信带宽,命令中192.168.1.23为评估板IP地址。测试完成后,Ubuntu和评估板均会打印测试结果。不同测试环境,测试结果将会有所差异。

Host# iperf3 -c 192.168.1.23 -i 1

图 90

图 91

  1. UDP带宽与丢包率测试

如下使用Iperf3工具测试评估板与PC机的网络通信带宽。

在评估板文件系统执行如下命令,查看评估板IP地址并等待PC机连接。

Target# ifconfig

Target# iperf3 -s

图 92

在Ubuntu系统执行如下命令测试网络通信带宽,命令中192.168.1.23为评估板IP地址。测试完成后,Ubuntu和评估板均会打印测试结果。不同测试环境,测试结果将会有所差异。

Host# iperf3 -u -c 192.168.1.23 -b 100m

图 93

图 94

网络静态IP设置

本小节以网口ETH1 RMII为例,演示网络静态IP的设置方法。

进入评估板文件系统,新建配置文件10-eth.network,如需设置多个网口静态IP,请继续新建其他配置文件,如11-eth.network。

Target# cd /etc/systemd/network

Target# vi 10-eth.network

图 95

在新建的配置文件中添加如下内容,设置ETH1 RMII网口IP地址、网关、DNS,实际内容请根据当前网络环境进行修改。

[Match]

Name=eth0

[Network]

DHCP=no

Address=192.168.1.251/24

Gateway=192.168.1.1

DNS=8.8.8.8

图 96

请保存退出,并执行如下命令重启网络服务,可看到评估板的IP地址已经设置生效。

Target# systemctl restart systemd-networkd

Target# ifconfig

图 97

分别使用网线将评估板的ETH1 RMII网口和PC机连接至同一路由器,并启动评估板。进入文件系统后,检查网口状态,绿灯常亮、黄灯闪烁表示连接正常。

在Ubuntu执行如下命令,查看Ubuntu的IP地址。

Host# ifconfig

图 98

进入评估板文件系统执行如下命令测试与Ubuntu网络连接是否正常。

Target# ping 192.168.0.143 -I eth0

图 99
