AD库转化为KiCad库（过程非常详细）
AD原理图库和封装库转化为KiCad对应的库文件
AD在中国有着较高的使用率，特别是在高校当中，许多学生上手的第一款PCB设计软件就是AD ，诚然AD有着许多优点，也比较适合初学者，但是不可否认的是他的缺点：
- 正版售价高昂，每年几十万的授权使用费，虽说AD公司允许私人使用盗版。
- 启动速度慢，当打开的工程比较大的时候，甚至启动时间会长达一分钟左右。对电脑配置要求比较高。
- 官方库中元器件极少，需要自己画元器件封装或原理图又或者去网上找他人的库，整理到自己的库中，极为麻烦。在实际工程中会严重影响工程进度。
这也是我放弃使用AD的原因
回归正题
相信有不少朋友都想摆脱AD，但是使用了很长时间的AD，积累了很多只属于自己的库文件，虽说KiCad的库极为丰富，但并不是全部器件都有的，这就让想使用KiCad的朋友很纠结，那么是否有将AD的库转化为KiCad的方法呢？方法其实是有的
相信很多朋友在看这篇文章之前也看过其他的文章，之前我为了寻找能转化AD库文件的方法，也找了很久，但看到的文章却不尽如人意
要么就是方法比较偏，比如先将原理图库或封装库中的元件一个个放到 .SchDoc或 .PcbDoc中，然后再将这些文件转化为KiCad对应的文件，然后再提取出其中的元器件原理图以及PCB封装，当然这方法本意是将AD工程 转化为KiCad的工程。
具体方法可以点击这里
当然还找到一种方法，也是本篇文章重点介绍的方法
–> 请点击这里
看到这个教程一脸懵逼，对新手及其不友好，让人不知从何下手，于是我特意去看了github的项目文件的README.MD，结果越看越懵逼
这里附上原项目地址： 请点击这里
这个文件的说明真的十分简单，让人不知从何下手。
这里就让我来详细说明一下这个转化的方法
第一步： 下载 pcad2kicad
解压文件，得到如下图所示的文件夹：
将文件夹名称改为：
第二步：下载解压之后得到的文件是lua文件，如果电脑没有lua的环境的话需要安装lua。请点击这里下载 Lua for Windows
双击运行安装程序，默认安装路径即可。
第三步：升级Lua
首先进入Lua官网： 点击这里
一般大家的电脑装的都是64位的win10，所以我们选择图中的文件并下载，并解压，得到如图所示的文件：
接着更改文件名，将 lua53.exe，luac53.exe，wlua53.exe更改为lua.exe，luac.exe，wlua.exe
然后复制所有文件，粘贴到Lua安装的路径下去：
第四步：安装7Z
请点击这里
下载如图所示的版本，并安装，安装路径默认
第五步：
将第一步下载的文件夹里面所有的文件全复制一份，粘贴到如图所示的路径下：
接着复制 pcad2kicad文件夹 注意：是文件夹，不是文件夹里面的文件！在C盘粘贴：
第六步：接下来开始就是转化之旅啦，之前都是在搭建转化环境
将需要转化的原理图复制，粘贴到 C:\pcad2kicad\ 中
这里我就选择转化的AD库为typec接口的原理图库文件
打开cmd：
输入 cd c:\pcad2kicad
接着输入 lua ad2kicad.lua Type_C.SchLib (注：这里只是示范)
并按下回车

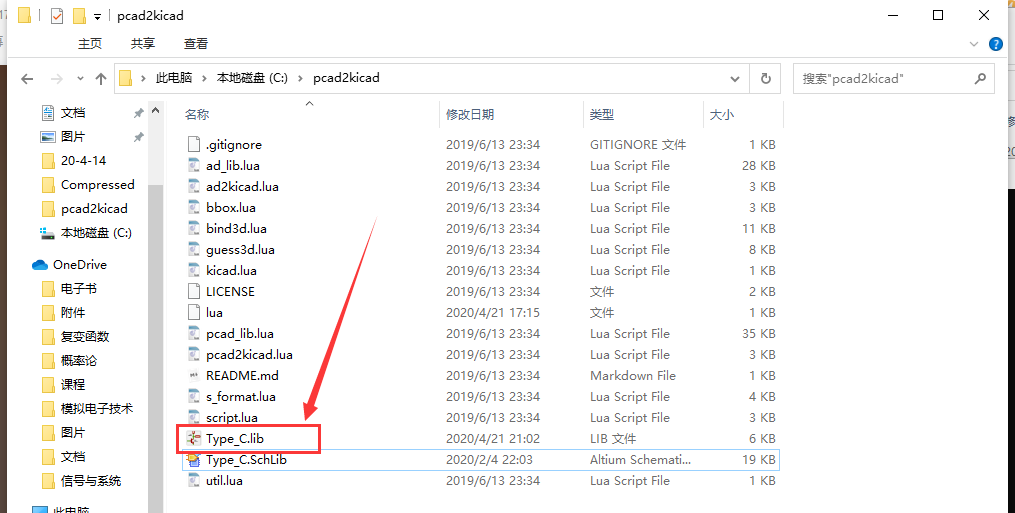

好了已经转化完成了，查看文件夹：
以上就是原理图库的转换过程，由于该脚本的局限性，无法直接将AD的封装库直接转化为KiCad的封装库，需要将AD封装库先转化为PCAD，再转化为KiCad
具体操作如下：
将想要转换的封装库用AD打开，选择要转换的一个封装
点击文件->导出->P-CAD
得到PCAD的封装库文件
接着的操作和之前一样，将得到的 .LIA文件复制到pcad2kicad中
接着运行脚本：
成功得到 .pretty文件夹
接着查看一下文件是否能被kicad正常打开
于是将文件夹移动到桌面，并在kicad中设置了封装路径
成功实现了转换，但经过测试，并不能一次性将AD封装库全部转换，只能一个个转换，这点真的没有办法
最后就是3D模型的导出了，这点很简单
直接提取就可以了，顺带一提，有的3D模型提取出来为 .stp
可以直接将后缀名改为 .step ，导入kicad当中。
后记：
这种转换方法博主真的找了好久，而且这篇博客也写了好久，希望能帮助到大家
