MCU_STM32F4xx使用CCM RAM

介绍两点：

其一是CCM (core coupled memory)是在CPU核里的，速度更快，所以可以把最常用的，最频繁用的程序段放到这里面；

其二是，如何高效地使用scatter file配置使用CCM；

第一点：一般介绍

关于如何使用CCM RAM， ST官方文件中已经说得很清楚了，这里就不再重复了，

参考（点击下载）：

AN4296 Use STM32F3/STM32G4 CCM SRAM with IAR™ EWARM, Keil® MDK-ARM and GNU-based toolchains

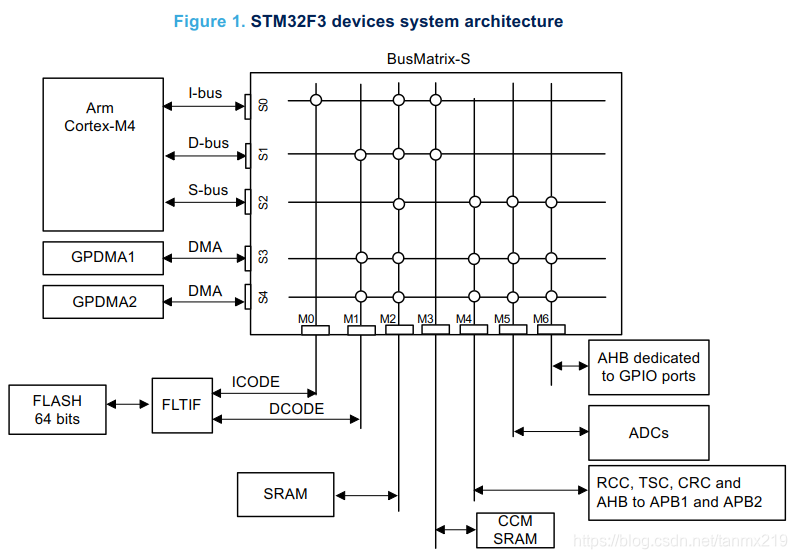

这里要注意的是，CCM直接连接到了D-BUS上面，下面两张图，一张来自AN4296，一张来自stm32f4xx系列的DATASHEET。使用时要注意的是，CCM只和DBUS直接相连，没有和外设相连，所以不能用作DMA之类的操作。



第二点：MDK中利用SCATTER 文件配置使用CCM_RAM

因为我的工程比较大，所以先试试MDK。GNU或者IAR还没有时间。

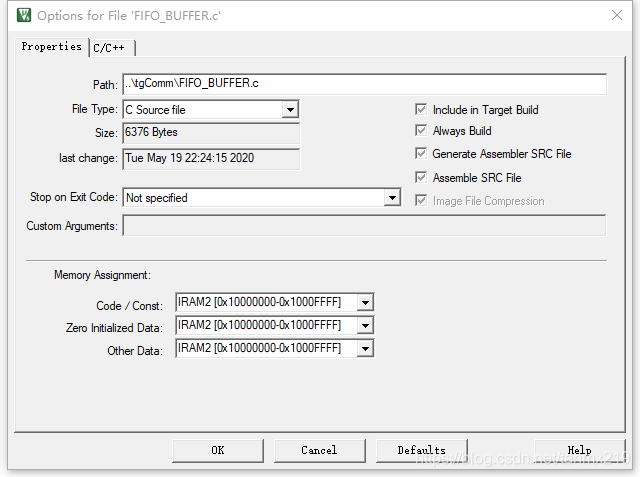

官方的说明中，对于小规模的程序文件是没有问题的，但是，如果你的程序文件比较多，一个个函数地定义和设置，是不现实的。用整个文件夹或文件的形式，在属性中如下这样的设置是无效的（我也不知道为什么无效，没研究过KEIL MDK），

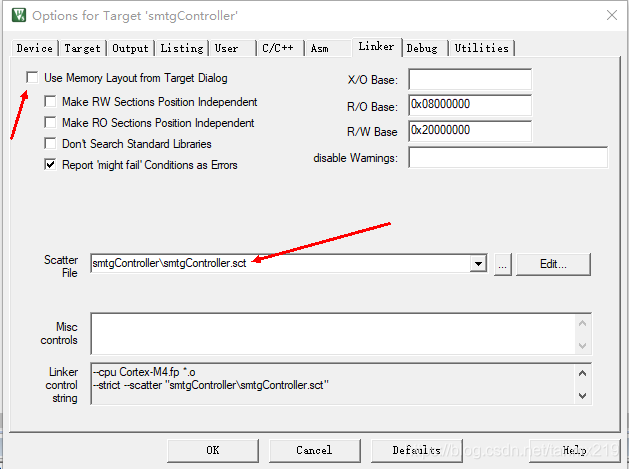

我采用的办法是直接修改SCATTER 文件，系统默认的SCATTER文件长这个样子，

; *************************************************************
; *** Scatter-Loading Description File generated by uVision ***
; *************************************************************

LR_IROM1 0x08000000 0x00100000  {    ; load region size_region
  ER_IROM1 0x08000000 0x00100000  {  ; load address = execution address
   *.o (RESET, +First)
   *(InRoot$$Sections)
   .ANY (+RO)
   .ANY (+XO)
  }
  RW_IRAM1 0x20000000 0x00020000  {  ; RW data
   .ANY (+RW +ZI)
  }
  RW_IRAM2 0x10000000 0x00010000  {
   .ANY (+RW +ZI)
  }
}

在配置之前，你先编译一次，通过查看MAP文件中的memory分析，确定哪些文件是要进RAM的，省得自己去分析。

然后，以我自己的某次配置为例，为了把指定的文件配置到RW_IRAM2(对应STM32F4XX，这个地方就是CCM_RAM)，我自己改成了下面的样子，这里不再使用".ANY"，而是逐个指定要链接的文件，当然前提是你知道哪些文件是要进RAM的，不要把应该写到FLASH中的文件弄进来了（不清楚弄进来有什么后果，还没来得及测试，有兴趣的可以自己玩一下）。

; *************************************************************
; *** Scatter-Loading Description File generated by uVision ***
; *************************************************************

LR_IROM1 0x08000000 0x00100000  {    ; load region size_region
  ER_IROM1 0x08000000 0x00100000  {  ; load address = execution address
   *.o (RESET, +First)
   *(InRoot$$Sections)
   .ANY (+RO)
   .ANY (+XO)
  }
  RW_IRAM1 0x20000000 0x00020000  {  ; RW data
   .ANY (+RW +ZI)
  }
  RW_IRAM2 0x10000000 0x00010000  {
   queue_buffer.o (+RW +ZI)
   fifo_buffer.o (+RW +ZI)
   main.o (+RW +ZI)
   controller.o (+RW +ZI)
   usbd_conf.o (+RW +ZI)
   tim.o (+RW +ZI)
   usb_device.o (+RW +ZI)
   usbd_desc.o (+RW +ZI)
   etharp.o (+RW +ZI)
   rand.o (+RW +ZI)
   lwip.o (+RW +ZI)
   can.o (+RW +ZI)
   stm32f4xx_hal_flash.o (+RW +ZI)
   dhcp.o (+RW +ZI)
   ip.o (+RW +ZI)
   tcp_in.o (+RW +ZI)
   ip4_addr.o (+RW +ZI)
  }
}

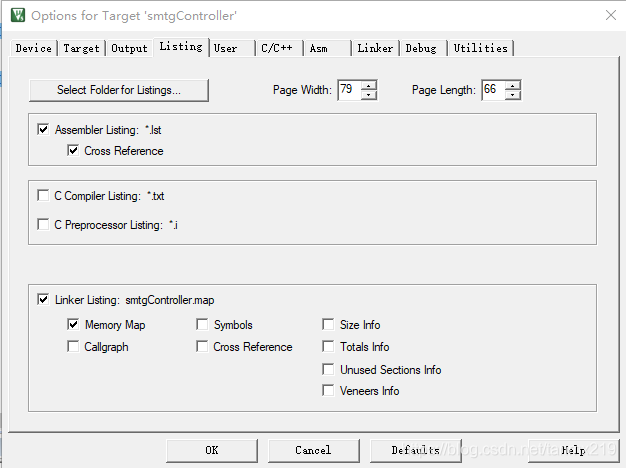

最后看一下你的MAP文件，当然生成MAP时要注意，选择那些你关心的选项就够了，不要全选，不然找半天找不到，例如我只关心MEMORY分配，就只选了MEMORYA，如下，
