卡片式ViewPager，一屏展示多个pager item，设置高度不一致的tabBar

ViewPager的基本用法不必多说，这都很简单，我们可以在ViewPager中加载一个ImageView，也可以加载一个Fragment，这都是目前非常常见的用法。那么我今天说的是ViewPager中的PageTransformer属性，用好这个属性可以让我们的应用更加出彩，OK，那我们就开始吧！

本文将从如下几方面来介绍：



1.clipChildren属性
2.一个页面显示多个ViewPager的Item
3.初识PagerTransformer
4.进一步了解PagerTransformer
5.ViewPager结合CardView



1.clipChildren属性

clipChildren属性表示是否限制子控件在该容器所在的范围内，clipChildren属性配合layout_gravity属性，可以用来设置多余部分的显示位置，我这里举一个简单的例子，比如喜马拉雅FM这个应用的首页：

大家注意看这个应用底部导航栏中中间一个是要比另外四个高的，这种效果很多人就会想到使用一个RelativeLayout布局来实现，其实不用那么麻烦，这种效果一个clipChildren属性就能实现，示例Demo如下：

代码：



<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:clipChildren="false"
    tools:context="org.lenve.clipchildren.MainActivity">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="48dp"
        android:layout_alignParentBottom="true"
        android:background="#03b9fc"
        android:orientation="horizontal">

        <ImageView
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1"
            android:src="@mipmap/ic_launcher"/>

        <ImageView
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1"
            android:src="@mipmap/ic_launcher"/>

        <ImageView
            android:layout_width="0dp"
            android:layout_height="72dp"
            android:layout_gravity="bottom"
            android:layout_weight="1"
            android:src="@mipmap/ic_launcher"/>

        <ImageView
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1"
            android:src="@mipmap/ic_launcher"/>

        <ImageView
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1"
            android:src="@mipmap/ic_launcher"/>
    </LinearLayout>
</RelativeLayout>



大家看只需要在根节点添加clipChildren属性，然后在第三个ImageView上添加layout_gravity属性即可，layout_gravity属性值为bottom表示控件大小超出后控件底部对齐。效果如下：



OK，上面是对clipChildren属性一个简单介绍，算是一个铺垫，接下来我们来看看ViewPager。

2.一个页面显示多个ViewPager的Item

我们要来解决的第一个问题是如何在一个页面上显示ViewPager的多个item，一共有两种解决方案，第一种就是我们上文所说的clipChildren属性，第二种是clipToPadding属性，我们先来看看使用第一种属性设置的ViewPager：



<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:clipChildren="false"
    tools:context="org.lenve.myviewpagercards.MainActivity">

    <android.support.v4.view.ViewPager
        android:id="@+id/viewpager"
        android:layout_width="match_parent"
        android:layout_height="200dp"
        android:layout_marginLeft="60dp"
        android:layout_marginRight="60dp"
        android:clipChildren="false"></android.support.v4.view.ViewPager>
</RelativeLayout>



只需要在父容器和ViewPager中都添加上clipChildren属性，然后给ViewPager设置左右两个margin，使其不致于把整个屏幕占满，就是这么简单，我们再来看看ViewPager的Adapter：



public class MyVpAdater extends PagerAdapter {
    private List<Integer> list;
    private Context context;

    public MyVpAdater(Context context, List<Integer> list) {
        this.context = context;
        this.list = list;
    }

    @Override
    public int getCount() {
        return list.size();
    }

    @Override
    public boolean isViewFromObject(View view, Object object) {
        return view == object;
    }

    @Override
    public Object instantiateItem(ViewGroup container, int position) {
        ImageView iv = new ImageView(context);
        iv.setImageResource(list.get(position));
        container.addView(iv);
        return iv;
    }

    @Override
    public void destroyItem(ViewGroup container, int position, Object object) {
        container.removeView((View) object);
    }
}



最后再来看看Activity中的代码：



ViewPager viewPager = (ViewPager) findViewById(R.id.viewpager);
        viewPager.setPageMargin(80);
        viewPager.setOffscreenPageLimit(3);
        List<Integer> list = new ArrayList<>();
        list.add(R.drawable.p001);
        list.add(R.drawable.p002);
        list.add(R.drawable.p003);
        list.add(R.drawable.p004);
        list.add(R.drawable.p005);
        MyVpAdater adater = new MyVpAdater(this, list);
        viewPager.setAdapter(adater);



比我们一般使用ViewPager多了两行代码，一个是setOffscreenPageLimit，这个是设置预加载的页数，我们知道默认情况下这个参数为1，也就是左右各预加载一页，但是我们这里要让左右各预加载两页，原因一会再说，另外一个PageMargin就好说了，就是设置ViewPager中两页之间的距离。OK，那我们来看看显示效果：

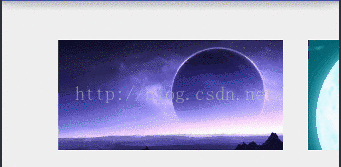

OK，就是这么简单，这样，我们现在已经可以在一个页面上来显示多个ViewPager中的item，接下来我们先来看看PageTransformer的简单使用。

3.初识PagerTransformer

我们知道可以给ViewPager设置一个setPagerTransformer属性，设置时候需要我们自己来实现PagerTransformer接口，实现这个接口的时候要实现该接口中的方法，transformPage，该方法接收两个参数，其中一个是position，如果你直接打印position出来可能会看得你云里雾里，实际上position表示的是第一个参数View的position，把这两个参数一起打印出来就可以找到规律了：

比如从第1页滑动到第2页：

第一页position的变化为  [0,-1]

第二页position的变化为  [1,0]

知道了这个我们就可以写一个简单的切换动画了，我希望页面上正中间的item是正常的，两边的item都有一点透明度。那我们可以使用如下方式来定义：



public class AlphaTransformer implements ViewPager.PageTransformer {
    private float MINALPHA = 0.5f;

    /**
     * position取值特点：
     * 假设页面从0～1，则：
     * 第一个页面position变化为[0,-1]
     * 第二个页面position变化为[1,0]
     *
     * @param page
     * @param position
     */
    @Override
    public void transformPage(View page, float position) {
        if (position < -1 || position > 1) {
            page.setAlpha(MINALPHA);
        } else {
            //不透明->半透明
            if (position < 0) {//[0,-1]
                page.setAlpha(MINALPHA + (1 + position) * (1 - MINALPHA));
            } else {//[1,0]
                //半透明->不透明
                page.setAlpha(MINALPHA + (1 - position) * (1 - MINALPHA));
            }
        }
    }
}



定义好了之后再设置给ViewPager即可：



viewPager.setPageTransformer(false, new AlphaTransformer());

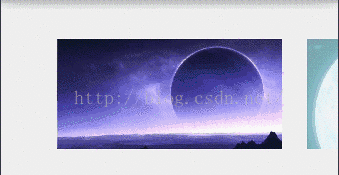

我们再来看看运行效果：



OK，透明度的效果已经有了。很简单吧！

4.进一步了解PagerTransformer

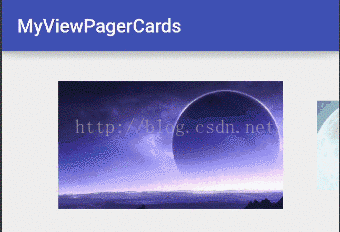

上面是一个简答的效果，遵循这个思路，我们可以做出更多的效果，比如下面这个效果：

这是一个非常常见的效果，实现思路和前文一致，就是让ImageView动态缩放。那我们来看看这里的PagerTransformer：



public class ScaleTransformer implements ViewPager.PageTransformer {
    private static final float MIN_SCALE = 0.70f;
    private static final float MIN_ALPHA = 0.5f;

    @Override
    public void transformPage(View page, float position) {
        if (position < -1 || position > 1) {
            page.setAlpha(MIN_ALPHA);
            page.setScaleX(MIN_SCALE);
            page.setScaleY(MIN_SCALE);
        } else if (position <= 1) { // [-1,1]
            float scaleFactor = Math.max(MIN_SCALE, 1 - Math.abs(position));
            if (position < 0) {
                float scaleX = 1 + 0.3f * position;
                Log.d("google_lenve_fb", "transformPage: scaleX:" + scaleX);
                page.setScaleX(scaleX);
                page.setScaleY(scaleX);
            } else {
                float scaleX = 1 - 0.3f * position;
                page.setScaleX(scaleX);
                page.setScaleY(scaleX);
            }
            page.setAlpha(MIN_ALPHA + (scaleFactor - MIN_SCALE) / (1 - MIN_SCALE) * (1 - MIN_ALPHA));
        }
    }
}



然后给ViewPager设置相应的PagerTransformer：



viewPager.setPageTransformer(false, new ScaleTransformer());



就是这么简单。其它复杂的旋转平移等都是按照这个思路来实现，这里不再赘述。

5.ViewPager结合CardView

如果你还不会使用CardView，可以参考我之前的文章Android5.0之CardView的使用，那今天我们来看看ViewPager结合CardView会产生怎样的效果呢？



那么在这之前，我想先介绍一个属性，那就是clipToPadding，这个属性是什么意思呢？它表示是否允许ViewGroup在ViewGroup的padding中进行绘制，默认情况下该属性的值为true，即不允许在ViewGroup的padding中进行绘制。那如果我设置了false呢？我们来看看：



<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="org.lenve.myviewpagercards2.MainActivity">

    <android.support.v4.view.ViewPager
        android:id="@+id/viewpager"
        android:layout_width="match_parent"
        android:layout_height="200dp"
        android:clipToPadding="false"
        android:paddingBottom="24dp"
        android:paddingLeft="48dp"
        android:paddingRight="48dp"
        android:paddingTop="24dp"></android.support.v4.view.ViewPager>
</RelativeLayout>



ViewPager的Adapter如下：



public class MyAdapter extends PagerAdapter {
    private List<Integer> list;
    private Context context;

    public MyAdapter(Context context, List<Integer> list) {
        this.context = context;
        this.list = list;
    }

    @Override
    public int getCount() {
        return list.size();
    }

    @Override
    public boolean isViewFromObject(View view, Object object) {
        return view == object;
    }

    @Override
    public Object instantiateItem(ViewGroup container, int position) {
        ImageView iv = new ImageView(context);
        iv.setImageResource(list.get(position));
        container.addView(iv);
        return iv;
    }

    @Override
    public void destroyItem(ViewGroup container, int position, Object object) {
        container.removeView((View) object);
    }
}



Activity中的代码：



ViewPager viewPager = (ViewPager) findViewById(R.id.viewpager);
List<Integer> list = new ArrayList<>();
list.add(R.drawable.p001);
list.add(R.drawable.p002);
list.add(R.drawable.p003);
list.add(R.drawable.p004);
list.add(R.drawable.p005);
MyAdapter adapter = new MyAdapter(this, list);
viewPager.setAdapter(adapter);
viewPager.setPageMargin(20);



显示效果如下：

OK，那这个clipToPadding属性是我们在一个页面中显示多个ViewPager  item的第二种方式。这个CardView式的ViewPager我们就使用这种方式来实现。先来看看效果图：

整体思路和上文其实是一致的，我们来看看activity的布局：



<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="org.lenve.myviewpagercards2.MainActivity">

    <android.support.v4.view.ViewPager
        android:id="@+id/viewpager"
        android:layout_width="match_parent"
        android:layout_height="300dp"
        android:clipToPadding="false"
        android:paddingBottom="24dp"
        android:paddingLeft="80dp"
        android:paddingRight="80dp"
        android:paddingTop="24dp"></android.support.v4.view.ViewPager>
</RelativeLayout>



ViewPager中每一个item的布局：



<?xml version="1.0" encoding="utf-8"?>
<android.support.v7.widget.CardView android:id="@+id/cardview"
                                    xmlns:android="http://schemas.android.com/apk/res/android"
                                    xmlns:app="http://schemas.android.com/apk/res-auto"
                                    android:layout_width="match_parent"
                                    android:layout_height="wrap_content"
                                    android:orientation="vertical"
                                    app:cardCornerRadius="10dp">

    <RelativeLayout
        android:layout_width="match_parent"
        android:layout_height="300dp">

        <TextView
            android:id="@+id/tv"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:layout_centerInParent="true"
            android:gravity="center"
            android:text="我是一个TextView"/>

        <Button
            android:layout_width="96dp"
            android:layout_height="36dp"
            android:textColor="#ffffff"
            android:layout_below="@id/tv"
            android:layout_centerHorizontal="true"
            android:layout_marginTop="12dp"
            android:background="@color/colorAccent"
            android:text="我是一个按钮"/>
    </RelativeLayout>
</android.support.v7.widget.CardView>



Adapter：



public class MyAdapter extends PagerAdapter {
    private List<Integer> list;
    private Context context;
    private LayoutInflater inflater;

    public MyAdapter(Context context, List<Integer> list) {
        this.context = context;
        this.list = list;
        inflater = LayoutInflater.from(context);
    }
    @Override
    public int getCount() {
        return list.size();
    }

    @Override
    public boolean isViewFromObject(View view, Object object) {
        return view == object;
    }

    @Override
    public Object instantiateItem(ViewGroup container, int position) {
        View view = inflater.inflate(R.layout.vp_item, container, false);
        container.addView(view);
        return view;
    }

    @Override
    public void destroyItem(ViewGroup container, int position, Object object) {
        container.removeView((View) object);
    }
}



Activity中的代码：



ViewPager viewPager = (ViewPager) findViewById(R.id.viewpager);
        List<Integer> list = new ArrayList<>();
        list.add(R.drawable.p001);
        list.add(R.drawable.p002);
        list.add(R.drawable.p003);
        list.add(R.drawable.p004);
        list.add(R.drawable.p005);
        MyAdapter adapter = new MyAdapter(this, list);
        viewPager.setAdapter(adapter);
        viewPager.setPageMargin((int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP,
                48, getResources().getDisplayMetrics()));
        viewPager.setPageTransformer(false, new ScaleTransformer(this));



最后再来看看我们定义的PageTransformer：



public class ScaleTransformer implements ViewPager.PageTransformer {
    private Context context;
    private float elevation;

    public ScaleTransformer(Context context) {
        this.context = context;
        elevation = TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP,
                20, context.getResources().getDisplayMetrics());
    }

    @Override
    public void transformPage(View page, float position) {
        if (position < -1 || position > 1) {

        } else {
            if (position < 0) {
                ((CardView) page).setCardElevation((1 + position) * elevation);
            } else {
                ((CardView) page).setCardElevation((1 - position) * elevation);
            }
        }
    }
}



很简单，我只是对CardView的阴影做了处理 ，其他属性都没改，这样就有了我们刚才看到的效果。



Demo下载：http://download.csdn.net/detail/u012702547/9615195



参考资料：

http://www.jcodecraeer.com/a/anzhuokaifa/androidkaifa/2014/1030/1870.html



转自：http://blog.csdn.net/u012702547/article/details/52334161
