输入输出设备（3）：程序查询方式

程序查询方式

一、程序查询流程

1.查询流程

单个设备查询流程

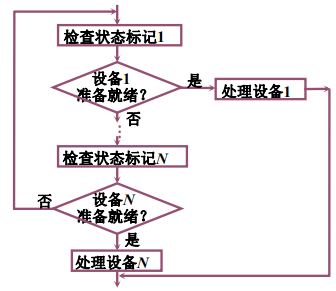

多个设备查询流程：相当于按一定顺序对多个设备进行查询。

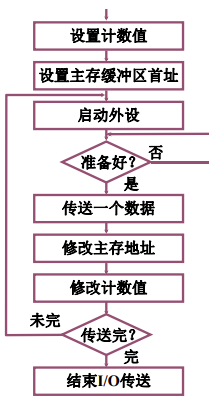

2.整个程序查询流程







二、程序查询方式的接口电路

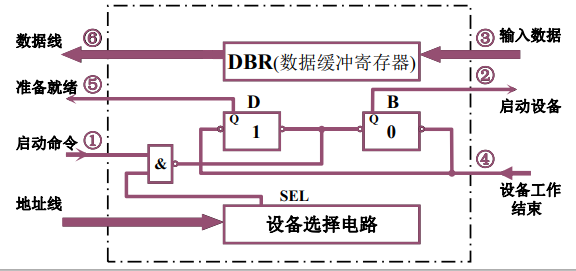

分析：以输入数据为例，输入数据存放在DBR中，命令线（这里传输启动命令）传入启动命令，地址线数据传入设备选择电路，和启动命令一起启动设备；设备工作结束后，信号通过触发器在状态线上传出准备就绪信号。
