eeglab中文教程系列(7)-数据叠加平均{2}绘制2D和3D图
1.绘制一些列的2D ERP scalp maps
本案例中将绘制一系列的2-D scalp maps，其中每个图表明的是一个特定的潜伏期的电压分布。

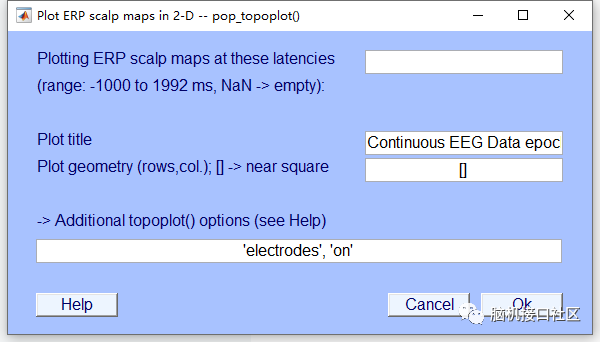

具体操作如下： Plot > ERP map series > In 2-D，会弹出如下对话框

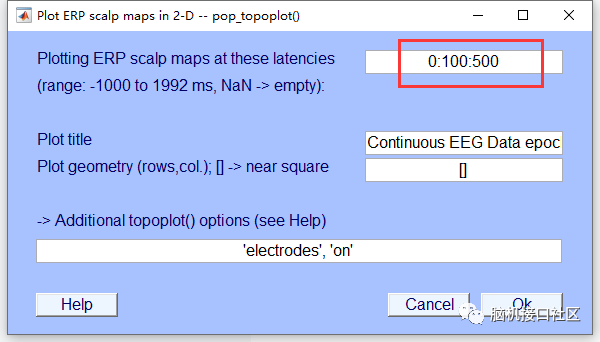

在上述对话框中，输入所需的ERP scalp maps的epoch延迟.[请注意，在输入框中,可以输入任何数字Matlab表达式. 例如,可以尝试0: 100 :500而不是0 100 200 300 400 500. 甚至其他更复杂的表达式,例如-6000+3*(0:20:120),也被正确地解释.]
假设我们感兴趣的是潜伏期0 100 200 300 400 500ms 的电压分布。我们需要在上面的对话框第一行键入0: 100:500。

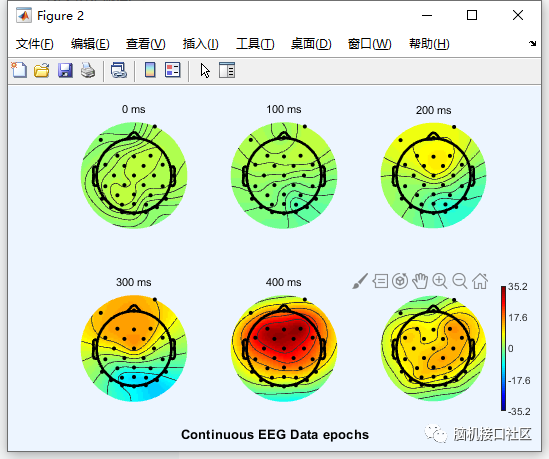

输入后点击"OK"，出现如下界面：
2.绘制一些列的3D ERP scalp maps
在eeglab界面上操作：Plot > ERP map series > In 3-D，将会弹出查询窗口(如下），要求您创建并保存一个新的三维头部图三维样条线文件。这个过程必须对每个montage只做一次(在eeglab v4.6-中会执行得更快)。单击"OK"开始.

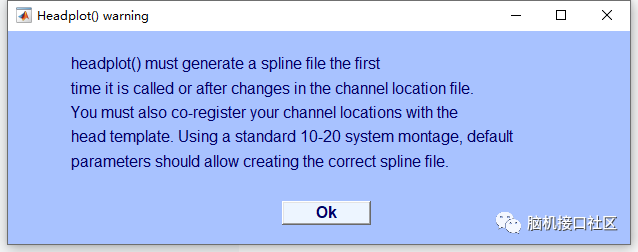

点击"OK"后弹出下面的窗口。此时有两种选择：如果已经为此通道位置结构生成了样条文件，则可以在第一个编辑框中将其输入此处(首先单击"使用现有样条文件或结构以激活编辑框"，然后浏览 如果没有创建这样的文件，则需要生成一个。

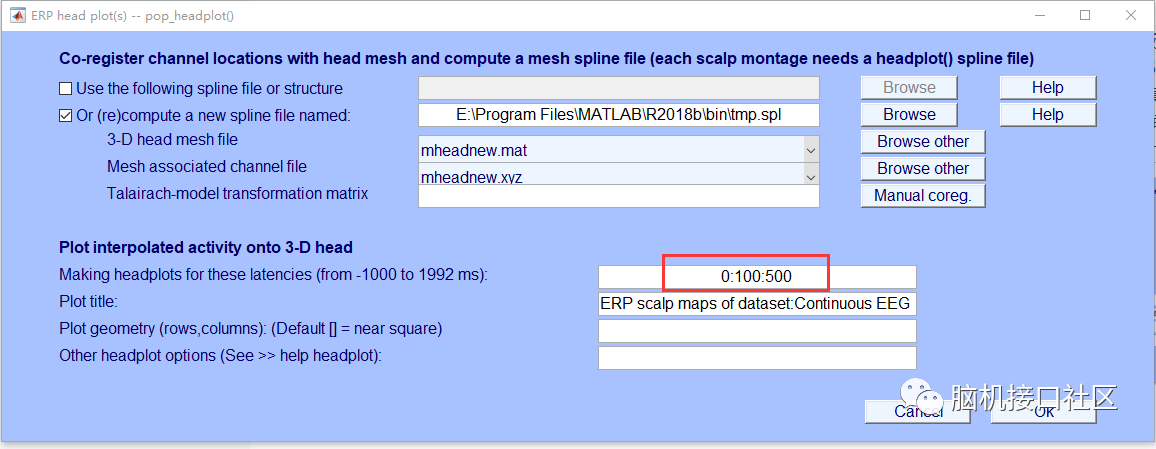

但是，首先，您的通道位置必须与要绘制的3-D头模板共同注册。请注意，如果您使用的是模板通道位置文件之一,例如(v4.6+)教程数据集，则Talairach转换矩阵字段（包含通道对齐信息）将自动填充。输入输出文件名(在第二个编辑框中),绘制要绘制的等待时间(下面的0💯500，指示等待时间0、100、200、300、400和500 ms),然后按"OK"。
如果出现如下情况Talairach transformation matrix 没有自动填充，则需要手动填充.

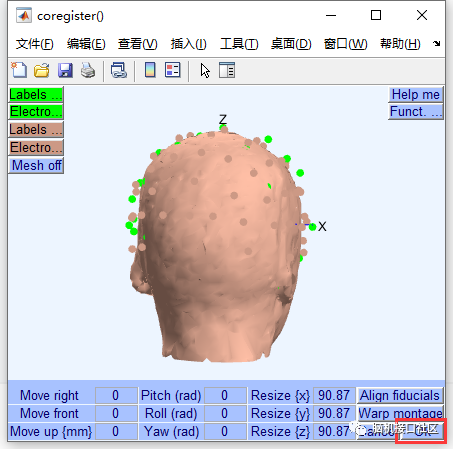

手动填充操作:点击输入框右边的Manual coreg.弹出下面框，点击"OK"即可。
在上述图中点击OK后，Talairach transformation matrix 编辑框中自动填充内容，然后填写等待时间，如下图。

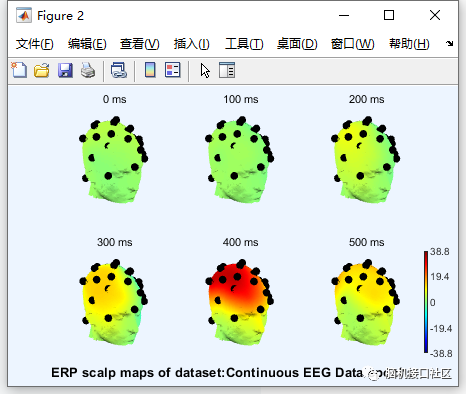

在上图中，点击"OK"，即可弹出3D scalp maps.

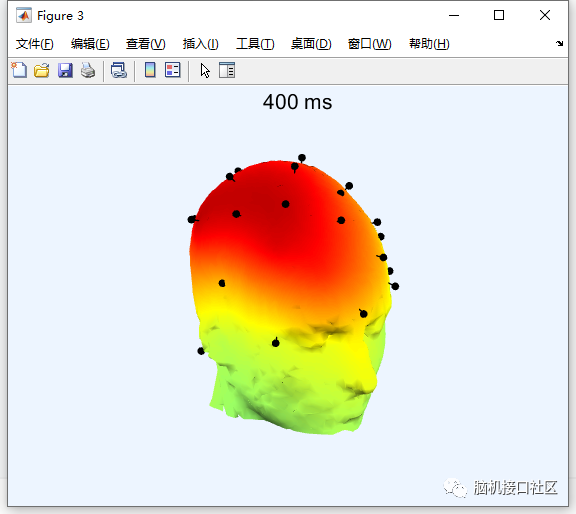

在上图中，可以点击任意一个图，会弹出一个子窗口来单独绘制该图。

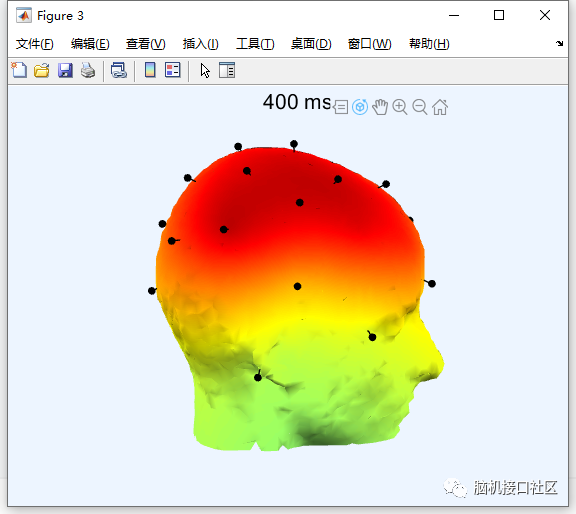

可以在子图中根据需求进行旋转等操作：
