向量计算机

向量计算机的特点

特定任务上计算速度快

计算密集 -> IO 密集

昂贵

Seymour Gray设计的机器

是超算的前身



向量计算机作用

军事研究。

科学研究。

天气预测。

石油探测。

工业设计。

生物信息。

在七十年代到八十年代还没有超级计算机这一概念，这时候是叫向量计算机

纵轴：时间线

横轴：功能部件

ld：load store

add：

fadd：float add

1976年Gray-1向量计算机的扩展

标量单元

Load/Store结构

向量扩展

向量寄存器。

向量指令。

执行

      硬件控制

高度并行流水

不再使用虚存和数据缓存

交叉存取

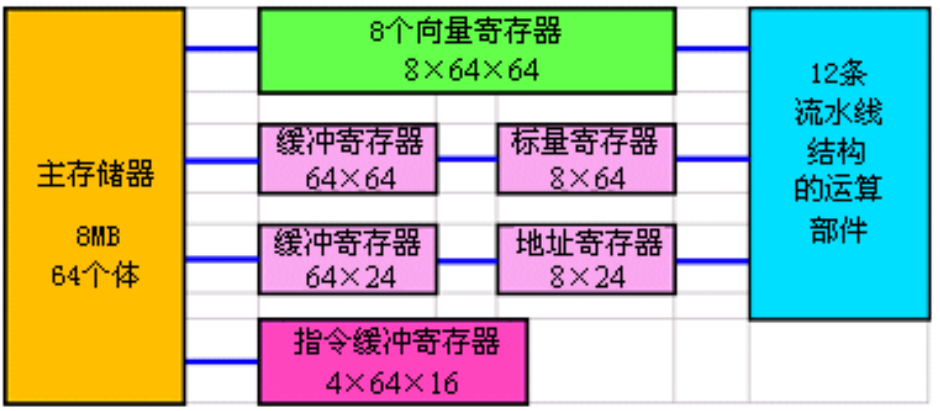

Cray-1（1976）结构

存储器-存储器结构 优化为 寄存器-寄存器结构，运算部件所需要的操作数从向量寄存器中读取，运算的中间结果也写到向量寄存器中。（操作数，数值都存储在寄存器中读写）

优点

降低主存储器的流量。寄存器-寄存器结构的Cray

向量计算模型

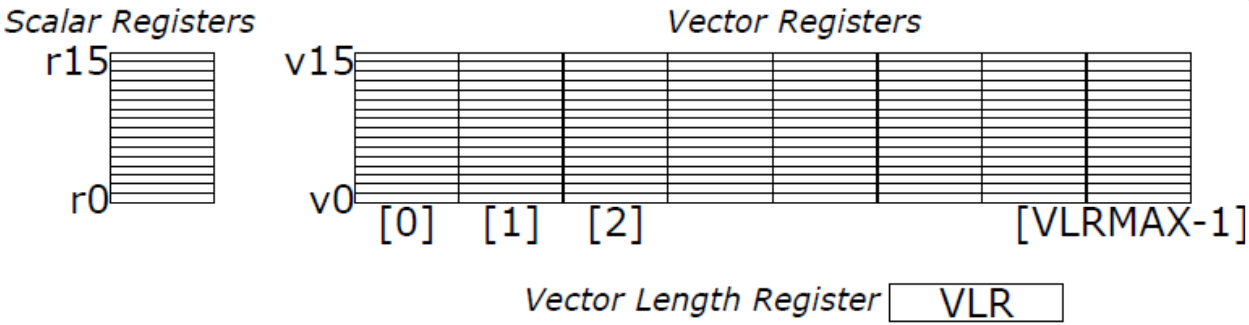

模型结构

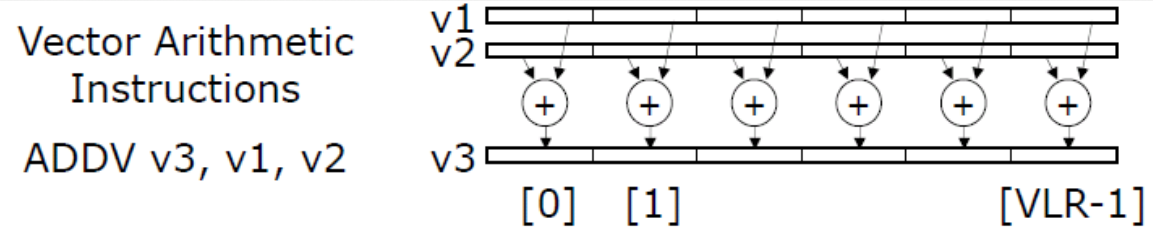

加法计算

对应位置相加。一条指令就可以完成多个数据相加。

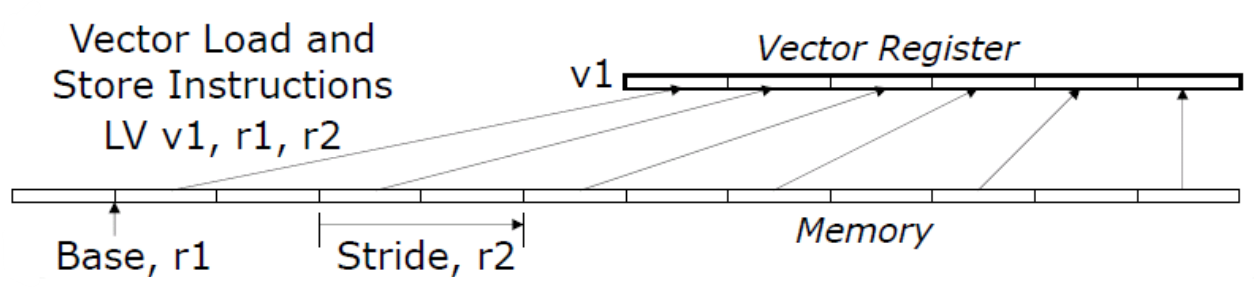

存取计算

可以从Memory中各个地方采集数据。可以按照一定的跨步取数据。相当于并行加载数据。

Load相当于收集操作。

Store相当于散列操作。

向量ISA特点

指令紧凑简洁：单指令流多操作（包含程序加工和控制操作）

可表达性好：

1. 1. 1. 1. N个操作相互独立
         2. 使用相同的功能单元
         3. 以前一个指令相同的方式访问寄存器。（相当于操作复制多份）
         4. 可以访存连续的块。
         5. 以已知方式访存（指定步长load/store）



向量ISA硬件特点

1. 1. 1. 每个指令要求更多工作。
      2. 隐式的程序加工操作
      3. 向量内没有数据依赖。
      4. 不连续的向量元素访存。
      5. 内存访问模式已知。

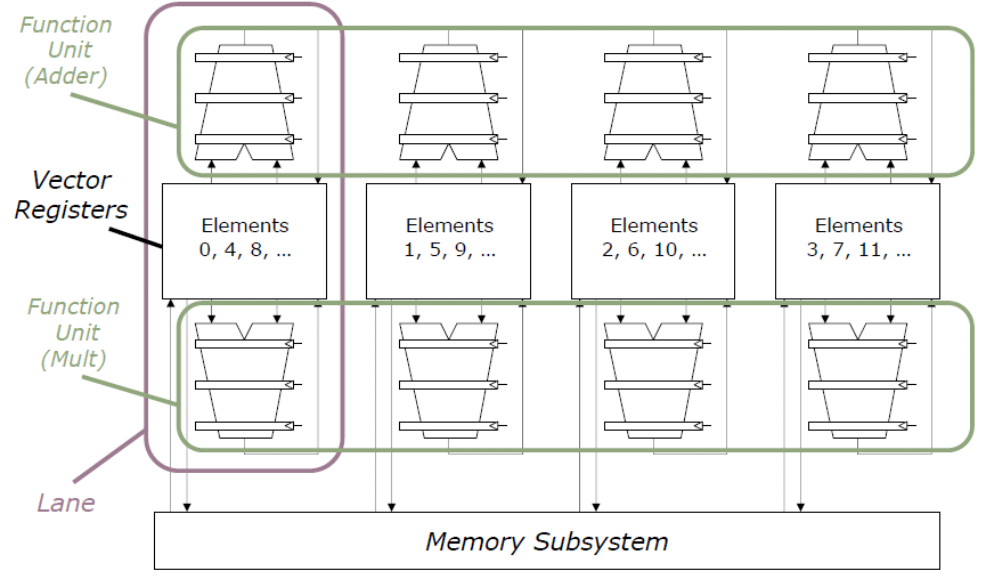

向量运算执行的特点

1. 1. 1. 使用深度流水执行元素操作
      2. 简化深度流水的控制（因为一个向量内元素是独立的）

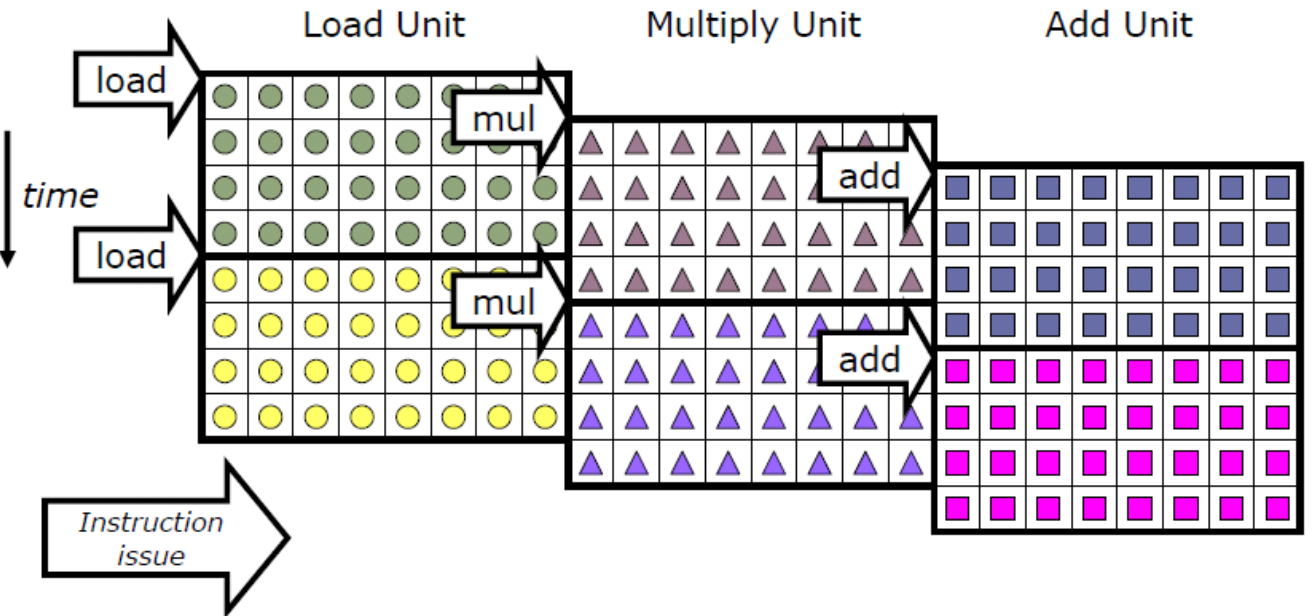

多个向量指令可以重叠执行

中间，1个cycle执行24个动作。竖向是时间线。横向是操作

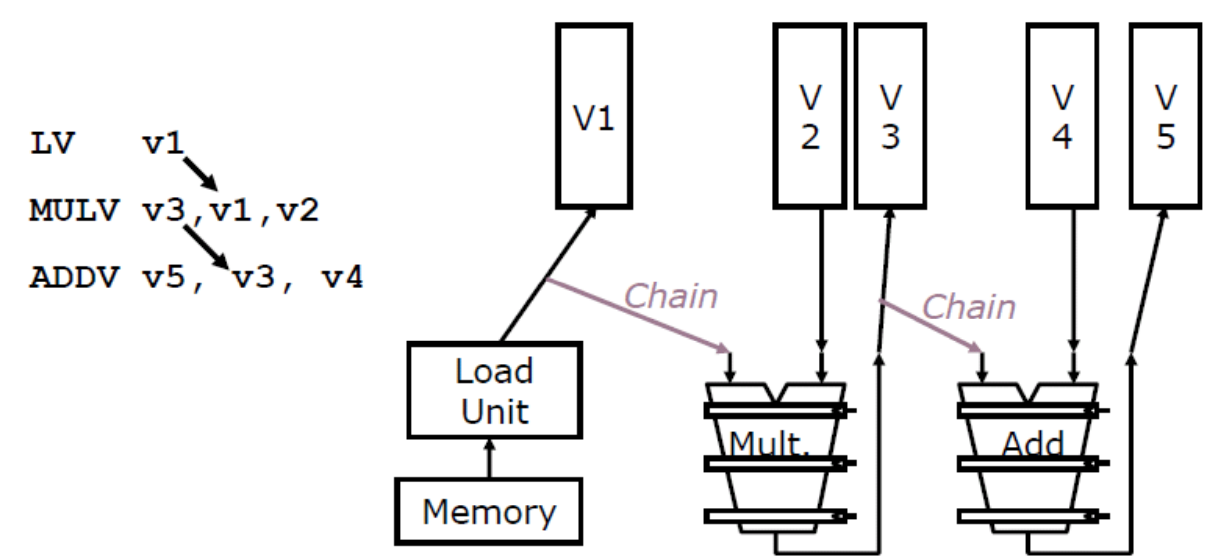

链化执行

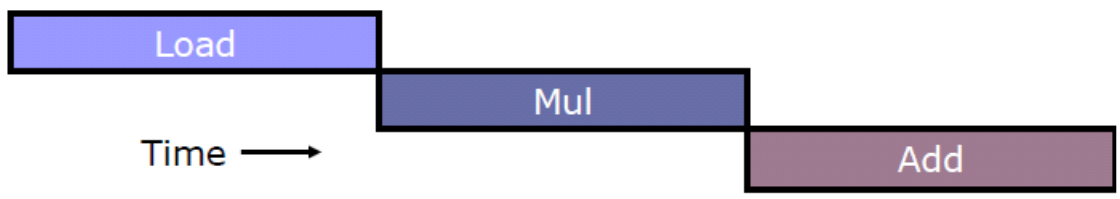

如果没有链，在开始下一个以来的指令是，必须等待结果中的最后一个元素被写入。

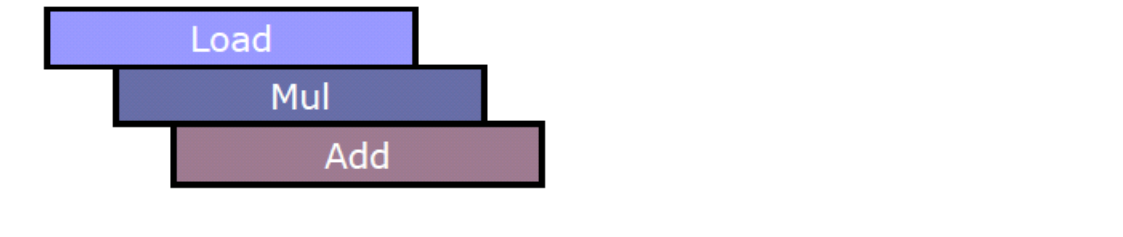

有了链化执行，只要写过中第一个元素被写入就可以开始下一个依赖操作。

向量拆解

由于向量寄存器长度限制，通常将一个长度为N的循环并行化，若N远大于向量寄存器长度，不能将每个操作都分配到一个向量寄存器中。

将N个操作拆成多组满足向量寄存器长度的片段。

要分别计算每一个片段数据的起始位置。



向量条件计算

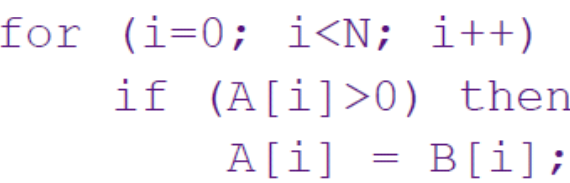

通常向量化循环中包含条件计算

解决方法

增加一个掩码位。

向量掩码需要初始化

根据条件设置掩码位。

最后写会的时候判断一下掩码位。

向量Scatter和Gather

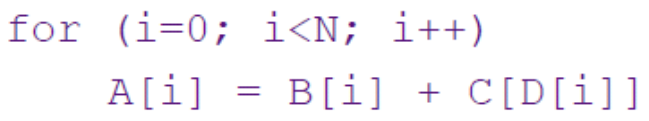

若想向量化带有间接地址的循环

解决方法

加载rD中数据作为索引存储在vD中。（暂存rD中数据）

根据vD中索引，从rC中间接数据到vC。（直接根据存储的rD数据作为索引，加载rC数据到vC）

加载rB到vB

做加法

存储结果

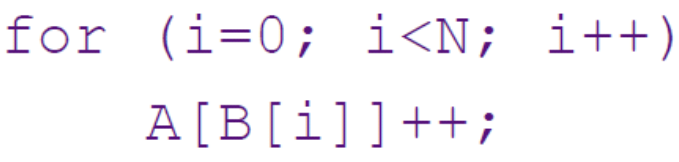

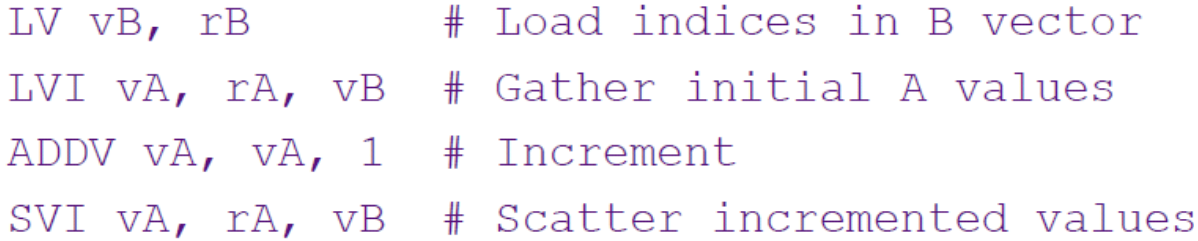

若B中所有元素都是0，vA中收集到的数据全是A0，最终收集的时候会出错。
