Topology/Flow Control

单核转多核

向多核的转变的原因

并行限制：单核指令级并行有限制。

功耗限制设计：同样的频率，两倍的晶体管，功耗变成了1.4倍，因此产生了多核设计

Dennard Scaling

面积约束设计：晶体管尺寸缩小，电压缩小，耗电量减少，单位面积功耗基本维持不变。所以只需要关注性能。

P_dyn：动态功耗

P_leak：漏电功耗

dennard sacling失效原因

漏电流增加，导致漏电功耗急剧增加。



限制多核性能的因素

应用程序并行的局限性。

访存，核内通讯

编程的复杂性。



Amdahl定理

       加速比：完全串行所需时间 / 并行加速后所需时间

(1-f)：只能串行部分比例

f：能够并行部分比例。

S：处理器的个数。

所以当有了S个处理器，并行部分就被分解为f/S。

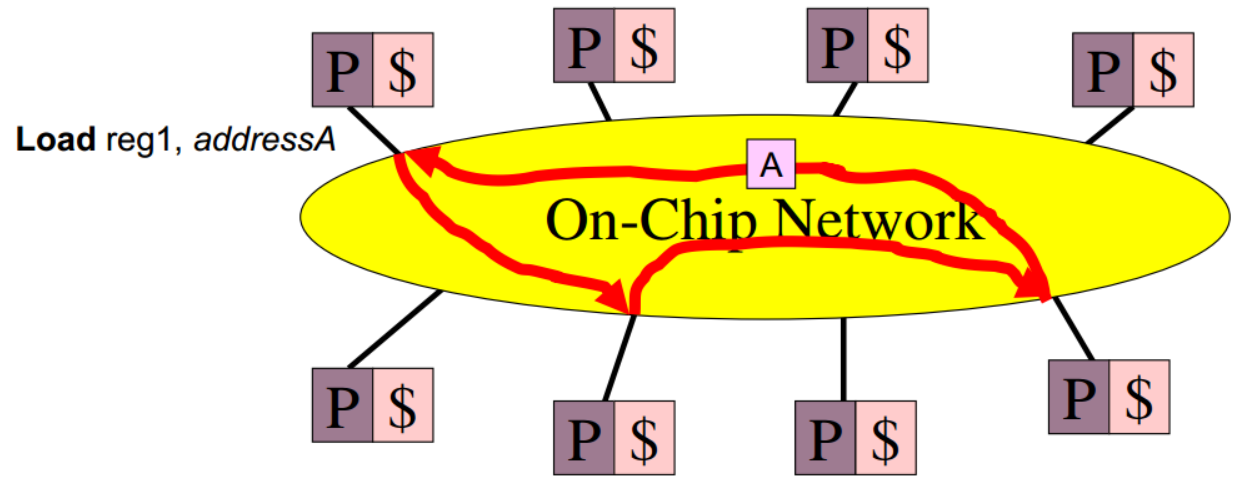

片上网络

结构

P：处理器

$：Cache

作用

在处理器之间传播缓存一致性消息和缓存行

存在的问题

没有一致的时钟，无法确定哪个存储是最新的。只能通过握手规则判断最新的备份。

如何设计片上网络

拓扑逻辑：网络的结构。如何连接节点

流控：完成路线的方式。

路由器微架构：路由器的设计方式。

路由：消息选择哪条路径

拓扑

拓扑的属性

路由距离：路由时所需的线路数。

直径：最大的路由距离。

平均距离：每两个节点之间的平均距离。

移除多少个节点网络不连通。

等分带宽：最小切割值，反应的是网络的鲁棒性，计算方式为去除最少的链路数，从而将节点分成两份，去除的链路数就是等分带宽。

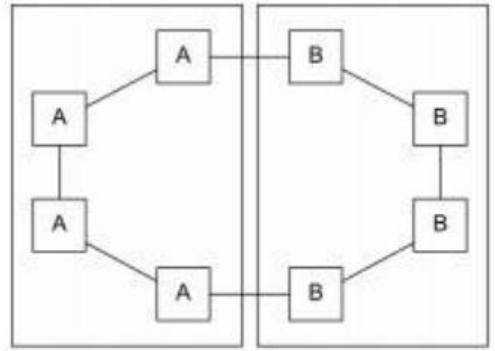

等分带宽

去除两个链路，网络不连续，等分带宽为2。

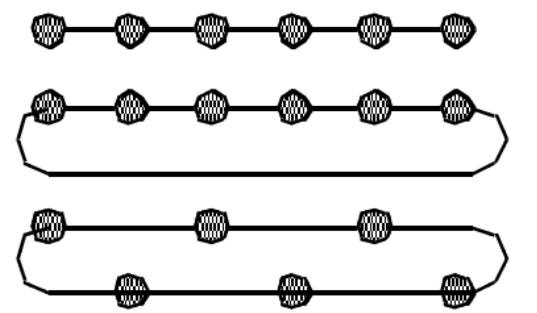

假设n个节点

	线性array	环
直径	n-1	n/2(若n为偶数)
平均距离	n/3 - 1/(3n)	N/4
等分带宽	1	2

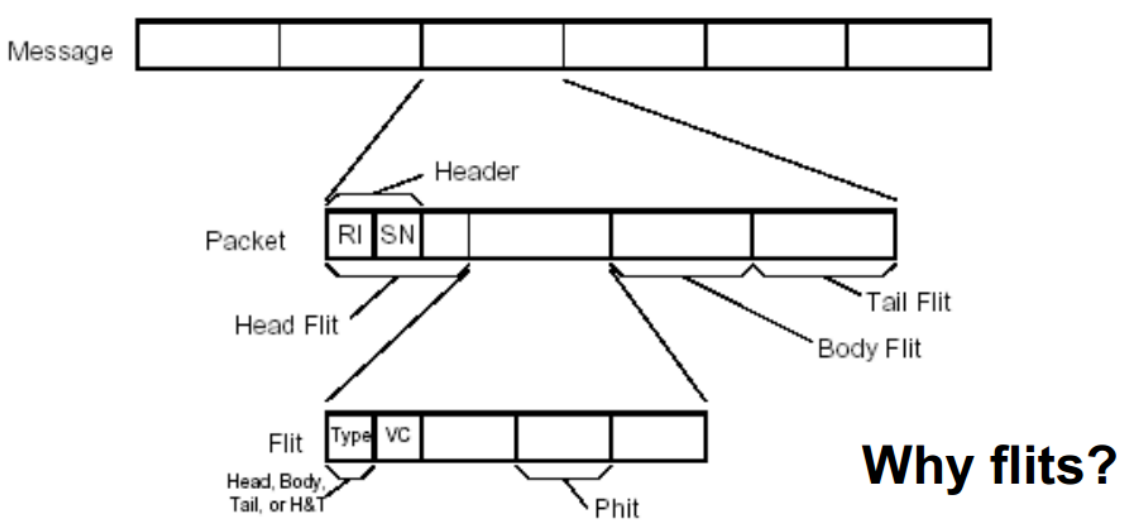

消息

结构

路由基本单位：数据包（大小限制在64 bits 到 64KB）

流控基本单位：微片。

微片还可以切分为物理微片和逻辑微片。

物理传输数据：一个时钟周期内数据的传输量。

路由算法的特性

确定性路由算法：只要确定源和目的，不管中间如何实现，可能堵塞。

可适应：路上的堵塞程度影响路由（根拥塞程度决定路由）。

最短路径：只选择最短路径。

无死锁：不会产生死锁，所有数据包都可以向前移动。

流控

流控的特性——竞争关系

缓冲的限制

共享带宽以及缓存。



流控协议

无buffer

电路交换模式

基本思想：属于独占模式，只要规定了源和目的，在其间的路径被独占。

好处：实现简单

缺点：发送的报文少，则造成浪费。



丢弃模式

基本思想：两个竞争资源，若没有足够的资源，随机丢弃一个，向源发送报告，让其重新发送。

缺点：流量和缓冲的tradeoff很差



南辕北辙

基本思想：换一条相反的方向的不拥堵的路。故意使得路由远离拥塞点。

缺点：

可能带来活锁。

多次跳跃带来阻塞，因为不断的远离拥塞点，无法前进。

有buffer路由

衡量尺度

吞吐率/时延

缓存利用率



存储转发（包）

以包为基本单位

每次到中间部分就按包存储，有路径就走。没有路径就等待。

优势：其他包可以使用源和目的中间的其他路径。

缺点：以整个包为单位占有资源。每次转发是具有序列化延迟



虚跨交换（包，头分离）

若不要求整包到达。

允许头微片先到，后面的包跟上。但是若头卫片被阻塞，那么整个包就被阻塞。

优点：更低延迟

缺点：仍然是以整包为单位。



虫孔交换模式（微片）

将数据包拆开，以微片为模式传递，也就是通道和缓冲分配给了微片，而不是包。

身体微片与头微片始终保持一致的相对顺序，即使中间间隔比较远。

优点：更小的buffer空间需求。

缺点：可能阻塞通道中间包，其他包无法使用其带宽。





虚通道

虚拟路径模式，每条消息占用虚拟的通道。在一个缓存内有多个队列。

虚拟通道可以被看成通道状态和微片缓冲。

好处：阻塞少。

缺点：让路由器的设计更复杂。
