树莓派+Codesys测试记录

树莓派

树莓派刷OS之后，挂网上，查看IP。

ip addr show

由返回数据可知，局域网IP为10.40.42.3。

PC端

win10系统，挂网，查看IP，确定与PI处于同一网段。

打开Codesys安装程序

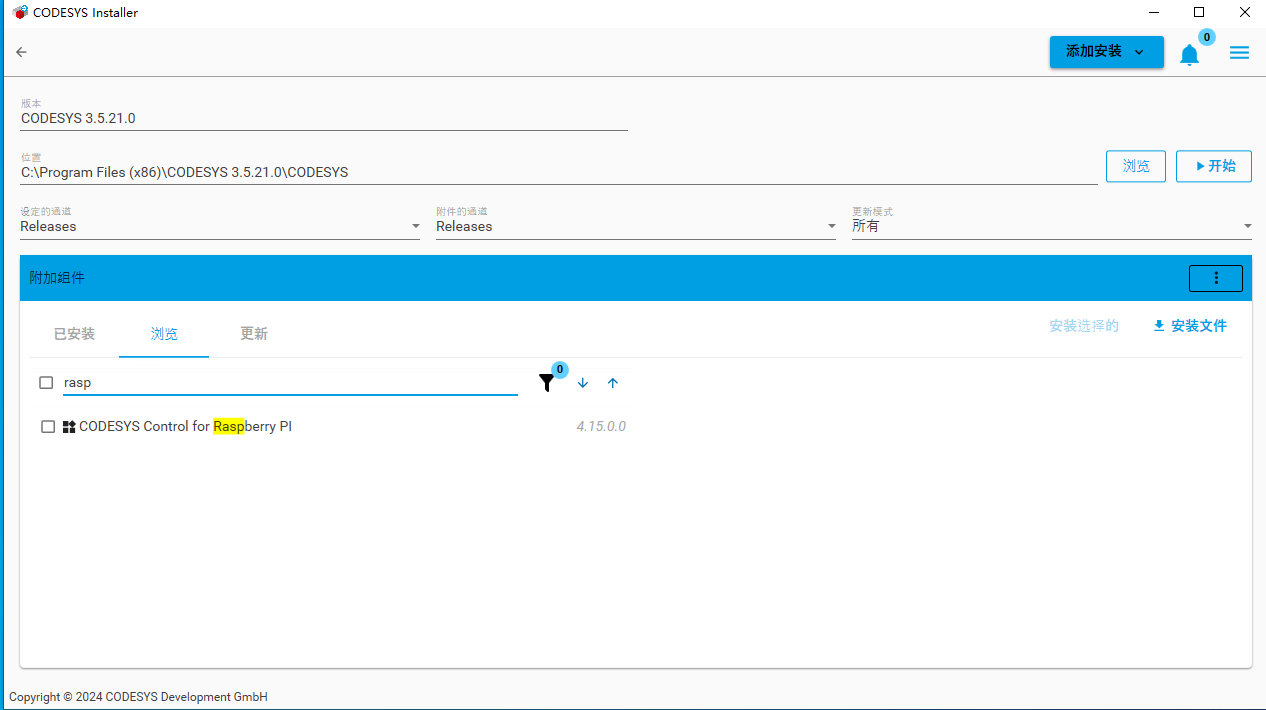

检索并安装Codesys Control For Raspberrypi

打开Codesys

Codesys版本 V3.5 SP21

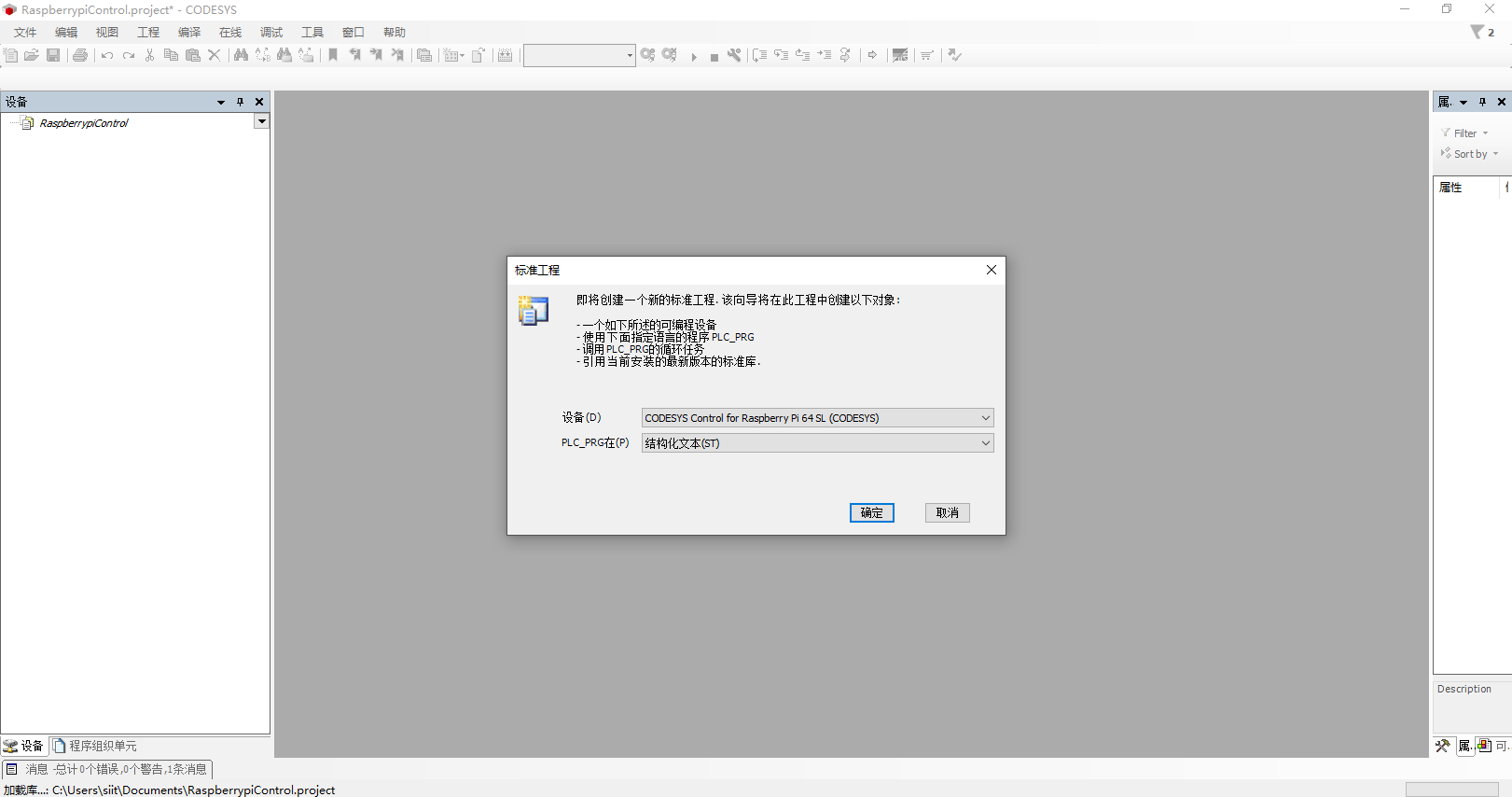

新建工程

给pi装下runtime

扫下设备，填入SSH的用户密码

连上之后可以看到相关信息

可以看到这个pi上还没装docker

部署操作

之前在Debian的虚拟机上玩过，所以可以看到我电脑上还装了Codesys Control for Linux。不过这边需要部署的是Raspberry Pi SL。

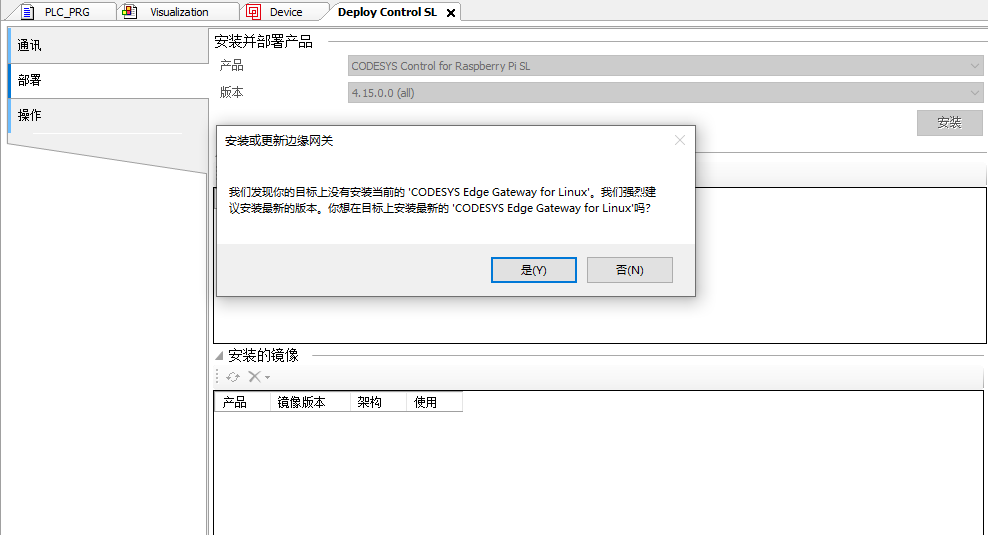

期间还提示装个gateway

装好之后可以看到

在操作窗口可以对两个程序做运行停止操作

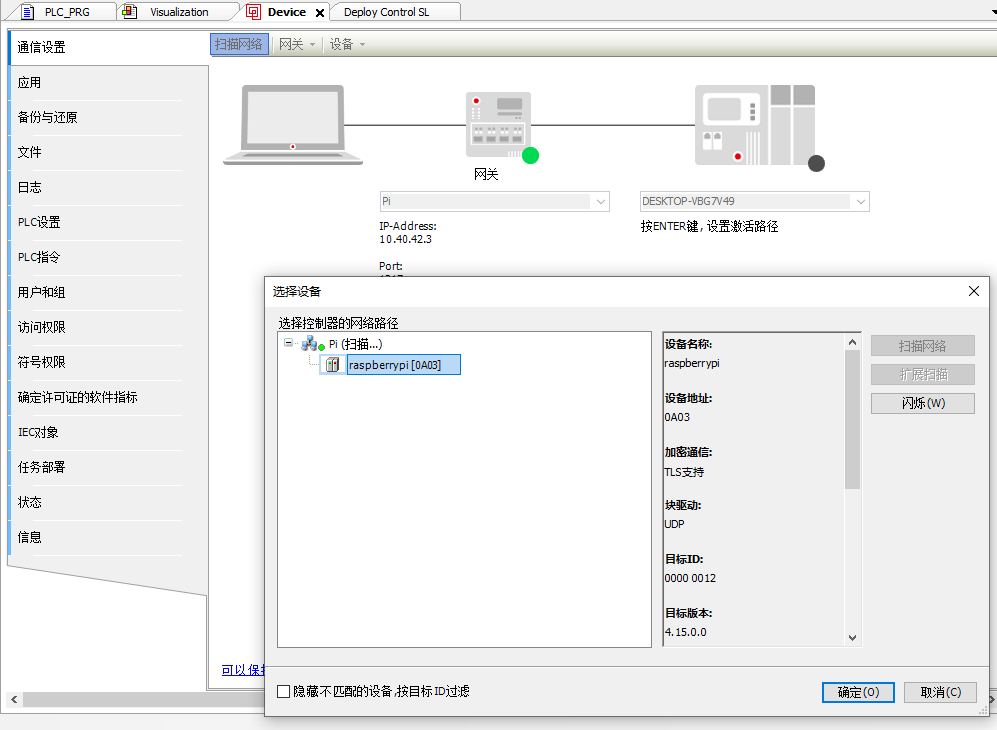

新建个网关，然后扫描

连上后添加设备用户

新版的密码要求有点复杂，可能是出于安全性考虑。

简单点写个小程序

再做个界面

输入密码下载应用

顺利点灯

局域网开个浏览器输入ip:8080\webvisu.htm
