uml图六种箭头的含义(转载)

类之间的关系

在看一些技术博客的时候，经常会见到博客里画上很多uml图。因为经常会被这几种表达关系的箭头搞混，这里我就把常见的6种箭头表达的含义理一下。

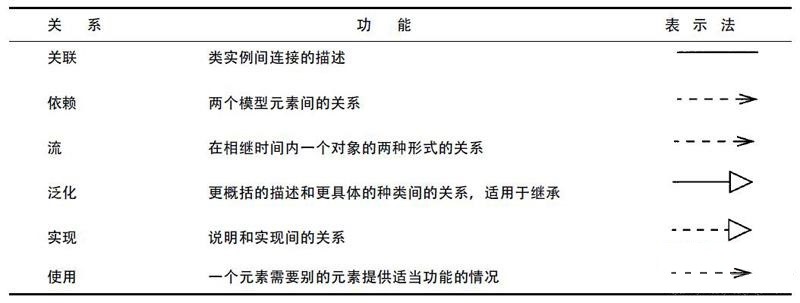

UML把类之间的关系分为以下5种.

● 关联：类A与类B的实例之间存在特定的对应关系

● 依赖：类A访问类B提供的服务

● 聚集：类A为整体类，类B为局部类，类A的对象由类B的对象组合而成

● 泛化：类A继承类B

● 实现：类A实现了B接口   关联（Association）

泛化

概念：泛化是一种一般与特殊、一般与具体之间关系的描述，具体描述建立在一般描述的基础之上，并对其进行了扩展。在java中用来表示继承的关系。

表示方法：用实线空心三角箭头表示。

实现

概念：实现是一种类与接口的关系，表示类是接口所有特征和行为的实现，在程序中一般通过类实现接口来描述

表示方法：空心三角形箭头的虚线，实现类指向接口

依赖

概念：是一种使用的关系，即一个类的实现需要另一个类的协助。

java中，方法参数需要传入另一个类的对象，就表示依赖这个类。

表示方法：虚线箭头，类A指向类B。

关联

概念：表示类与类之间的联接,它使一个类知道另一个类的属性和方法，这种关系比依赖更强、不存在依赖关系的偶然性、关系也不是临时性的，一般是长期性的。

java中一个类的全局变量引用了另一个类，就表示关联了这个类

表示方法：实线箭头，类A指向类B

聚合

概念：聚合关联关系的一种特例，是强的关联关系。聚合是整体和个体之间的关系，即has-a的关系，整体与个体可以具有各自的生命周期，部分可以属于多个整体对象，也可以为多个整体对象共享。程序中聚合和关联关系是一致的，只能从语义级别来区分；

表示方法：尾部为空心菱形的实线箭头（也可以没箭头），类A指向类B

组合

概念：组合也是关联关系的一种特例。组合是一种整体与部分的关系，即contains-a的关系，比聚合更强。部分与整体的生命周期一致，整体的生命周期结束也就意味着部分的生命周期结束，组合关系不能共享。程序中组合和关联关系是一致的，只能从语义级别来区分。

表示方法：尾部为实心菱形的实现箭头（也可以没箭头），类A指向类B

看到这里还会有疑惑，继承用哪种，我们看一下

1. 类（Class）：使用三层矩形框表示。   第一层显示类的名称，如果是抽象类，则就用斜体显示。   第二层是字段和属性。  第三层是类的方法。   注意前面的符号，‘+’表示public，‘-’表示private，‘#’表示protected。

2. 接口：使用两层矩形框表示，与类图的区别主要是顶端有<<interface>>显示 。   第一行是接口名称。  第二行是接口方法。

3. 继承类（extends） ：用空心三角形+实线来表示。

4. 实现接口（implements） ：用空心三角形+虚线来表示

5. 关联（Association） ：用实线箭头来表示，例如：燕子与气候

6. 聚合（Aggregation） ：用空心的菱形+实线箭头来表示   聚合：表示一种弱的‘拥有’关系，体现的是A对象可以包含B对象，但B对象不是A对象的一部分，例如： 公司和员工

7. 组合（Composition）：用实心的菱形+实线箭头来表示  组合：部分和整体的关系，并且生命周期是相同的。例如：人与手

8. 依赖（Dependency） ：用虚线箭头来表示，例如：动物与氧气

9. 基数 ：连线两端的数字表明这一端的类可以有几个实例，比如：一个鸟应该有两只翅膀。如果一个类 可能有无数个实例，则就用‘n’来表示。关联、聚合、组合是有基数的。
