IEC61850架构

1、概述

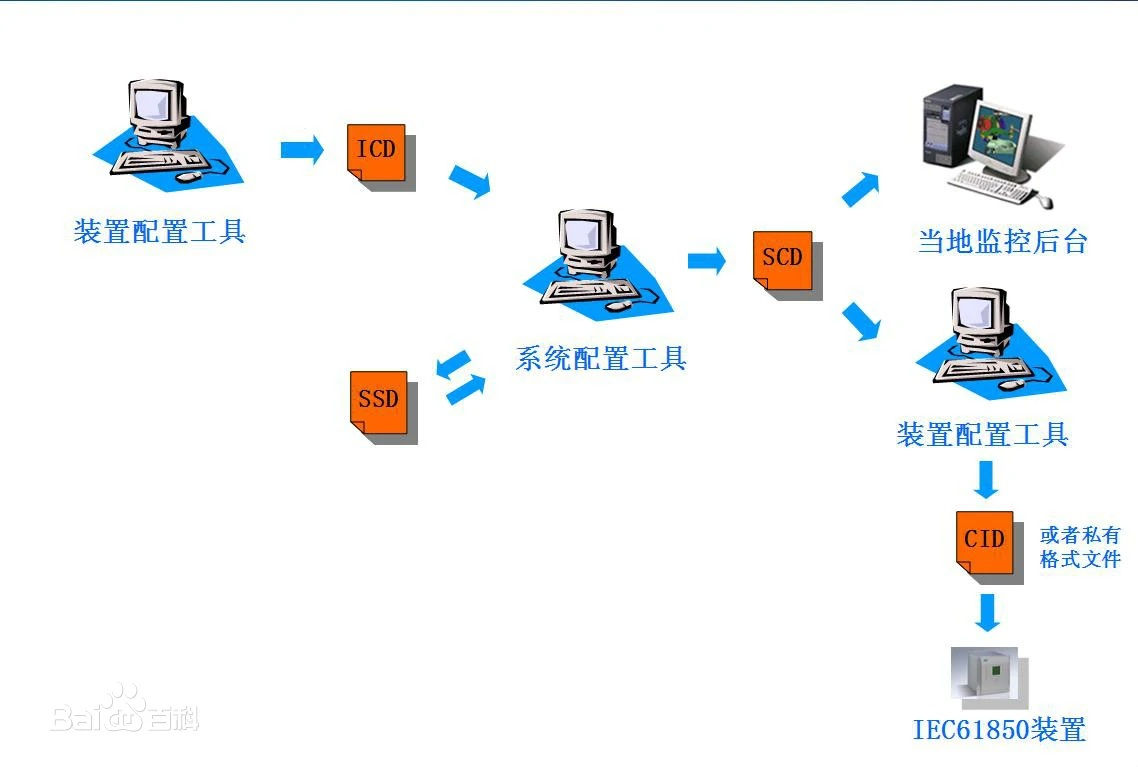

　　IEC61850标准是电力系统自动化领域唯一的全球通用标准。它通过标准的实现，实现了智能变电站的工程运作标准化。使得智能变电站的工程实施变得规范、统一和透明。不论是哪个系统集成商建立的智能变电站工程都可以通过SCD（系统配置）文件了解整个变电站的结构和布局，对于智能化变电站发展具有不可替代的作用。

　　IEC61850提出了一种公共的通信标准，通过对设备的一系列规范化，使其形成一个规范的输出，实现系统的无缝连接。 [1]

　　IEC61850标准是基于通用网络通信平台的变电站自动化系统唯一国际标准，它是由国际电工委员会第57技术委员会(IECTC57)的 3个工作组10,11,12(WG10/11/12)负责制定的。

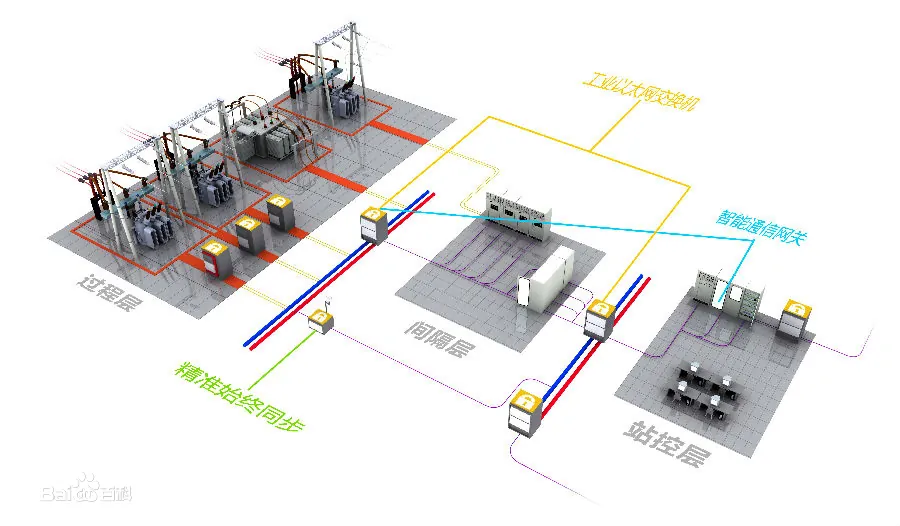

此标准参考和吸收了已有的许多相关标准,其中主要有:IEC870-5-101远动通信协议标准; IEC870-5-103继电保护信息接口标准; UCA2.0(Utility Communication Architecture2.0)(由美国电科院制定的变电站和馈线设备通信协议体系); ISO/IEC9506制造商信息规范MMS(Manufacturing Message Specification)。变电站通信体系IEC61850将变电站通信体系分为3层站控层、间隔层、过程层。

　　在站控层和间隔层之间的网络采用抽象通信服务接口映射到制造报文规范(MMS)、传输控制协议/网际协议(TCP/IP)以太网或光纤网。在间隔层和过程层之间的网络采用单点向多点的单向传输以太网。变电站内的智能电子设备(IED,测控单元和继电保护)均采用统一的协议,通过网络进行信息交换。

　　IEC61850的特点是1)面向对象建模; 2)抽象通信服务接口; 3)面向实时的服务; 4)配置语言; 5)整个电力系统统一建模。

　　IEC61850建模了大多数公共实际设备和设备组件。这些模型定义了公共数据格式、标识符、行为和控制,例如变电站和馈线设备(诸如断路器、电压调节器和继电保护等)。自我描述能显著降低数据管理费用、简化数据维护、减少由于配置错误而引起的系统停机时间。IEC61850作为制定电力系统远动无缝通信系统基础能大幅度改善信息技术和自动化技术的设备数据集成,减少工程量、现场验收、运行、监视、诊断和维护等费用,节约大量时间,增加了自动化系统使用期间的灵活性。它解决了变电站自动化系统产品的互操作性和协议转换问题。采用该标准还可使变电站自动化设备具有自描述、自诊断和即插即用（Plug and Play）的特性，极大的方便了系统的集成，降低了变电站自动化系统的工程费用。在我国采用该标准系列将大大提高变电站自动化系统的技术水平、提高变电站自动化系统安全稳定运行水平、节约开发验收维护的人力物力、实现完全的互操作性。
