一、传统IP转发和MPLS标签转发
传统IP路由转发：采用的逐跳转发。数据报文经过一台路由器，都要被解封装查看报文网络层信息，根据路由最长匹配原则查找路由表指导报文转发。各个路由器重复进行解封装查找路由表再封装的过程转发性能低。
MPLS：位于在二层(数据链路层)与三层(网络层)之间，通过在二层头后添加MPLS标签头部，基于MPLS头部实现数据快速转发。

二、MPLS术语

**MPLS域**：连续的运行MPLS的网络设备构成一个MPLS域。

**LSR标签交换路由器**：支持MPLS的路由器。位于MPLS域边缘，连接其他网络的LSR称为边沿路由器LER，区域内部的LSR称为核心LSR。
  **入站LSR(Ingress LSR)**:向IP报文压入(**Push**)MPLS头部并生成MPLS报文的LSR设备。
  **中转LSR(Transit LSR)**:对MPLS报文进行标签置换(**Swap**)操作，并将报文在MPLS域中转发的设备。
  **出站LSR(Egress LSR)**:将MPLS报文中MPLS头部移除(**Pop**)，还原为IP报文的LSR设备。

进入MPLS域时经过ingress打上标签，递归累加，egress弹出撕掉标签。

**LIB**：标签信息库　　**LFIB**：标签信息转发表　　**RIB**：路由表　　**FIB**：转发表

**LDP**：动态标签交换协议，组播+单播建立邻居　 **lsr-id**：IPV4格式，手工配置，不能重复，真实有效可达

**LSP标签交换路径**：标签报文穿越MPLS网络到达目的地所走的路径。

**FEC转发等价类**：在MPLS网络中，FEC可以通过多种方式划分，例如基于目的IP地址及子网掩码，DSCP等特征来划分。数据属于哪一个LSP，由数据进入MPLS域时的Ingress LSR决定。

**MPLS头部**：label(长度) 20bit   exp(流分类，可以分8类) 3bit    S(栈底位) 1bit     TTL 8bit

**标签空间**：
0-15：特殊标签值。标签值3为隐式空标签(次末跳弹出)。
14-1023：用于静态LSP、静态CR-LSP的共享标签。
1024-1048575：LDP、RSVP-TE、MP-BGP等动态信令协议的标签空间。动态标签空间不共享且独立连续，互不影响。
次末跳弹出：倒数第二跳，生产3号标签弹出标签，最后一跳收IP数据包

**发布标签的方式**：
DU主动方式，自主向上游分发标签，链路可能是断的
DoD按需方式，当前设备存下游分配的标签时才向上游分发标签

**交换标签的方式**：
independent：自主向上游分发标签，链路可能是断的
Ordered：存在下游分配的标签才向上游分发标签
自己产生的标签为入站标签，邻居发送给我的标签为出站标签

－－－－－MPLS解决BGP路由黑洞：
原理：BGP路由黑洞，通过mpls标签使标签通过隧道转发,通过去往的路由的下一跳建立隧道。
route recursive-lookup tunnel迭代原理： 　非标签公网路由能够迭代到LSP隧道，先使用next-hop对应的标签转发至下一跳这个设备，再由下一跳这个设备进行IP转发，静态路由和BGP路由会迭代LSP，而IGP路由不会，因为IGP路由是不需要迭代的。

三、MPSL LDP协议
1.LDP是MPLS的一种控制协议，负责FEC的分类、标签的分配以及LSP的建立和维护等。
2.LDP工作过程：1)LSR之间建立LDP会话。2)LSR之间基于LDP会话动态交换标签与FEC的映射信息，并根据标签信息建立LSP。
标签的传递方向和路由的发送方向是相反的

四、基本配置

静态MPLS：
mpls lsr-id 1.1.1.1
接口和全局：mpls  //开启MPLS能力
全局视图下：
入站LSR：static-lsp ingress 1to4 destination 4.4.4.4 32 nexthop 12.1.1.2 out-label 104
         静态　　    入设备　 名称　目的　　　  网段　　　  下一跳　 　        自定义出标签
中转LSR：static-lsp transit 1to4 incoming-interfaceGigabitEthernet 0/0/0 in-label 104 nexthop　23.1.1.3　 out-label 204
         静态　     转发设备  名称　      标签进入的接口　                  进入本设备的标签　　　  下一跳　　　 出去的标签
出站LSR：static-lsp egress 1to4 incoming-interfaceGigabitEthernet 0/0/0 in-label 204
         静态　      出设备　名称　       标签进入的接口　　　　　　　　　　　　进来的标签
dis mpls static-lsp 查看标签路径

动态MPLS：
mpls lsr-id 1.1.1.1
全局：
      mpls
      mpls ldp
接口下：内部连接其他运行MPLS设备的接口
      mpls
      mpls ldp

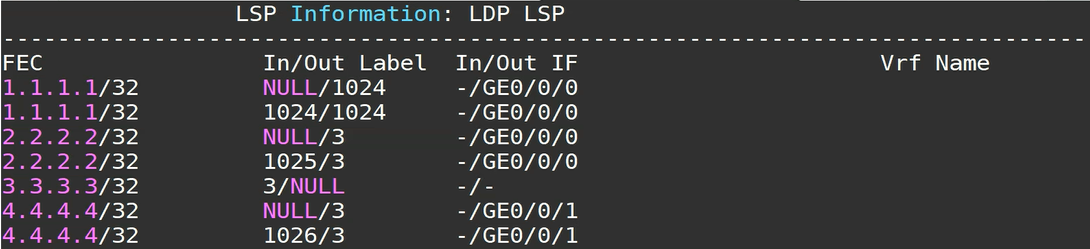

dis mpls lsp //查看标签转发路径

MPLS VRF　虚拟路由转发技术：
RD：路由区分器　　MM(32bit):NN(32bit)　IP32位+64位＝96位的VPNv4前缀
RT：用于区分各实例之间的数据流量，　IP32bit+RD64bit+RT64bit=160bit的VPNv4前缀
将一个全局路由表划分为多个VPN路由表。一个ospf进程只能绑定一个vpn实例
BGP区分ipv4，ipv6的表：

bgp：ipv4-family vpn-instance 2 //bgp中ipv4绑定vpn实例2
display bgp vpnv4 all peer 　//查表bgp在vpnv4下的所有邻居关系
ospf 1 rou-id 1.1.1.1 vpn-instance 1 //ospf绑定实例1
＃
interface GigabitEthernet0/0/0　//将接口绑定到vpn实例1
ip binding vpn-instance 1
ip address 192.168.15.5 255.255.255.0
＃
ip vpn-instance 1　　//vpn实例1
route-distinguisher 1:1　//做路由区分器
#
ip vpn-instance 2     　//vpn实例2
route-distinguisher 2:2　//做路由区分器
