一、堆叠原理：将多台支持堆叠特性的交换机通过堆叠线缆连接在一起，从逻辑层面变成一台交换机，作为一个整体进行数据转发。
二、不同厂商品牌中的堆叠技术

思科
    stackwise    思科智能堆叠
    VSS          虚拟交换系统

华为
    istack       智能堆叠（盒式）
    CSS          集群交换系统（框式）最多两台

华三
    IRF          智能弹性架构

三、堆叠技术的角色和概念

在堆叠系统中，每台成员交换机都扮演着特定的角色，这些角色包括：
主交换机（Master）：负责管理整个堆叠系统，包括配置管理、状态监控等。
备交换机（Standby）：作为主交换机的备份交换机，在主交换机出现故障时接替其工作。
从交换机（Slave）：主要用于业务转发，堆叠系统中可以有多台从交换机。

角色的选举原则：
1、 当前为主的设备优先，不具备抢占
2、 成员优先级大的（华为默认为100，华三为1）
3、 系统运行时间最长的（华为认为10s内视作相同，华三认为10分钟内相同）
4、 MAC地址最小的优先

四、堆叠方式
1) 堆叠卡堆叠：专用的拓展的堆叠卡，还有集成的堆叠卡，需要购买专业的堆叠线缆
2) 业务口堆叠：使用电口或者光口进行堆叠

堆叠卡堆叠方式：
堆叠逻辑接口：每台交换机只有2个逻辑堆叠接口
堆叠物理接口：每台交换机可以有多个堆叠物理接口
规定：两台交换机堆叠，必须要交叉连线，即逻辑1口和逻辑2口相连
业务口堆叠：
逻辑接口与物理口绑定，与对端交换机交叉相连

堆叠链路类型

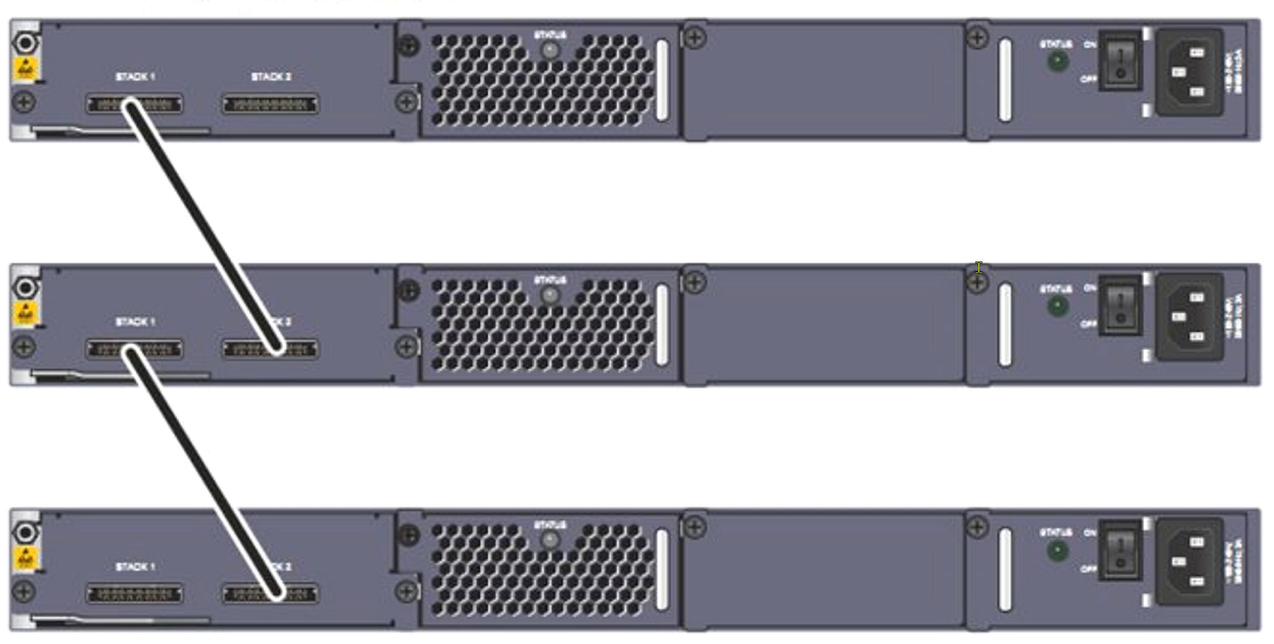

串行堆叠：若干台交换机串联，一般用于距离较远的堆叠场景
环形堆叠：首尾相连，形成环状，一般用于企业机房内堆叠场景

 盒式交换机
 a)        举例：一般的交换机比如S5700接口编号为G0/0/1
    1)       第一个0：槽位号
    2)       第二个0：板卡号
    3)       第三个1：接口编号
    4)       以上只针对盒式交换机的istack智能堆叠

 框式交换机最多只能两台堆叠，采用CSS-ID来解决以上问题：
 b)       举例：当一台交换机的CSS-ID=1时，那么堆叠后的接口为G1/0/0/1
     1）     第一位1：CC-ID为1的交换机
     2）     第二位0：槽位号
     3）     第三位0：板卡号
     3）     第四位1：接口编号

堆叠分裂：在堆叠系统稳定运行后，如果交换机之间的堆叠线缆断开或者故障，那么将会出现两个堆叠系统，这个过程叫做堆叠分裂。--为了避免堆叠分裂造成的网络故障，堆叠使用MAD来做多注主检测

华三-MAD有四种检测方式：LACP-MAD BFD-MAD ND-MAD ARP-MAD
华为-MAD有两种检测方式：直连检测 代理检测

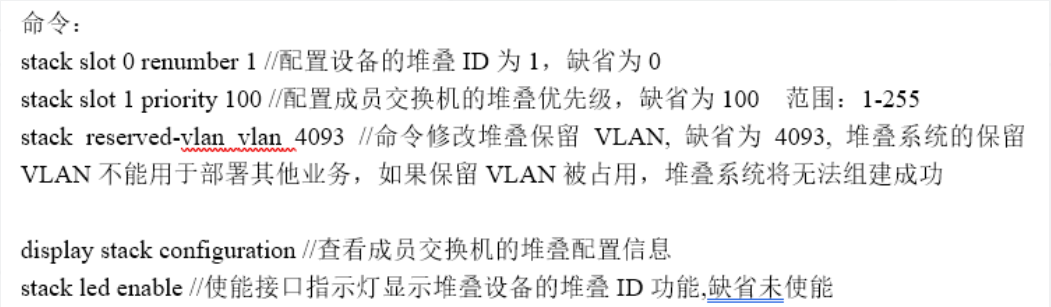

配置相关命令

现网堆叠步骤：
1.不需要连线，先把需要的配置保存好(save)
2.先把槽位号规划好
3.把主优先级配置好
4.把物理口绑定到逻辑口
5.把所有的配置保存好，所有设备下电
6.连接物理线缆，按照逻辑接口交叉连线
7.按照主>备>从的顺序逐个上电
注意事项：建议除了主之外的设备全部清空配置之后再进行堆叠
