PowerDesigner 小记

PowerDesigner 生成数据库脚本

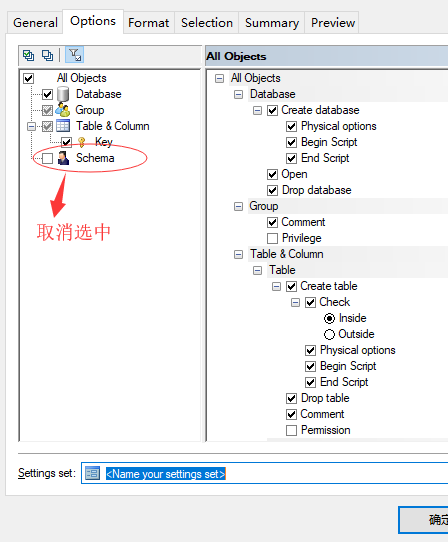

操作：Database=>Generate Database，在 Options 选项卡中，取消选中“schema”复选框。

PowerDesigner 从数据库中导出表结构

步骤如下：

1. 控制面板 => 管理工具 => 数据源 (ODBC)

2. 在打开的“ODBC 数据源管理器”中的“用户DSN”中点击“添加一个数据源”。

3. 打开 PowerDesigner 的 File => ReverseEngineer => Database



PowerDesigner 从生成视图

打开使用MySQL5.0的PDM之后，在菜单里选择 Database-> Edit   Current   DBMS 确认DBMS使用的是MySQL5.0  打开左端树状结构Script-> Objects-> View    选中Create，在右端的Value中写入    create   VIEW   [%R%?[   if   not   exists]]   %VIEW%    as  %SQL%  选中Drop，在右端的Value中写入   drop   table   if   exists   %VIEW%    选中 Enable，在右端的Value中选择 Yes 确定保存。



 PowerDesigner11中批量根据对象的name生成comment的脚本

执行方法：PD11 -- Open PDM -- Tools --  Execute Commands -- Run Script

代码如下：

Option Explicit

ValidationMode = True

InteractiveMode = im_Batch



Dim mdl ' the current model



' get the current active model

Set mdl = ActiveModel

If (mdl Is Nothing) Then

   MsgBox "There is no current Model"

ElseIf Not mdl.IsKindOf(PdPDM.cls_Model) Then

   MsgBox "The current model is not an Physical Data model."

Else

   ProcessFolder mdl

End If



' This routine copy name into code for each table, each column and each view

' of the current folder

Private sub ProcessFolder(folder)

   Dim Tab 'running  table

   for each Tab in folder.tables

      if not tab.isShortcut then

         tab.comment = tab.name

         Dim col ' running column

         for each col in tab.columns

            col.comment= col.name

         next

      end if

   next



   Dim view 'running view

   for each view in folder.Views

      if not view.isShortcut then

         view.comment = view.name

      end if

   next



   ' go into the sub-packages

   Dim f ' running folder

   For Each f In folder.Packages

      if not f.IsShortcut then

         ProcessFolder f

      end if

   Next

end sub

 powerdesigner 生成 C# Code 实体模板设置：

点击下载

 省市区的 PowerDesigner

点击下载





代码结束！

谢谢浏览！
