计算机底层运转机制：多核、缓存、CPU、CU、ALU、Cache

现代CPU
《编译型语言与解释型语言如何在计算机底层运行》中提到，计算机依靠编译器将源代码（编译型编程代码：C之类）编译成机器码执行，准确说，就是用CPU执行。

冯 诺伊曼架构





冯⋅ \cdot⋅诺伊曼(1945)提出当前计算机的主流架构，包含以下三大部分：

CPU(Central Processing Unit)：包含控制单元(Control Unit)、逻辑运算单元(Arithmetic/Logic Unit)；
内存：存储指令、数据；
输入输出设备；
概念解析
CPU(Central Processing Unit)
CPU,中央处理器，负责执行用户和操作系统下发的指令。此处指令，是以01二进制形式组织的机器码，在物理底层，01用来控制高低电位。

指令集
除了加减指令，CPU的电路还要实现很多其他指令：内存读取、逻辑判断。

指令控制物理电位，不同电路厂家电路设计不同，则电路上所能进行的二进制码就不同。

某类CPU能支持一种指令集（instruction set architechture），指令集相当于一种设计图纸，规定了一种CPU架构实现哪些指令。

常见的指令集有：

x86：常见
ARM：常见
MIPS
SPARC：龙芯
Power：IBM小型机
有了指令集：

硬件开发人员只需要关心如何设计电路；
软件开发人员只关心如何使用01机器码实现软件功能；
单核CPU的架构
前面图片展示了冯⋅ \cdot⋅诺伊曼计算机架构，下图展示了一个单核CPU的架构：







其中包含：

Control Unit（CU）：控制单元，协调管理；

Arithmetic Logic Unit（ALU）:数学逻辑单元，接受控制单元CU的命令，负责进行加减乘、与或非运算。

Register：ALU是负责计算逻辑，具体计算的数据是存放在寄存器（Register，几KB大小）中，寄存器以极高的速度（<1纳秒）与CU和ALU交互。

寄存器中的数据是临时寄存的，这些数据和指令会被ALU和CU拿来立即进行计算，如果寄存器中没有CPU想要的数据，CPU会去内存或硬盘中读取。

BUS：总线，如果寄存器中没有CPU需要的数据，CPU会去内存或硬盘中读取，这个读取内存或其他设备数据的过程，是通过Bus(总线)来实现，计算机中有多条总线。

举例说明计算过程：

对于一个加法运算，计算机需要知道两个问题：

本次所执行的是哪个指令；
该指令的执行对象是什么；
具体过程：

控制单元CU先取指令(Fetch)；
指令译码(Decode)解析出要执行什么指令；
确认指令是对哪些数据(操作数Operand)进行操作；
将操作数从主存加载到寄存器中；
ALU执行指令(Execute)；
结果写回Store；

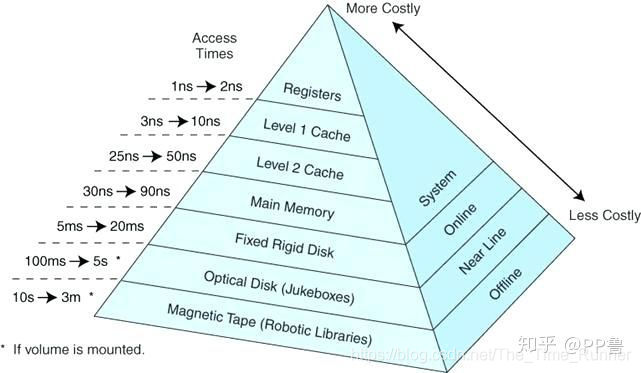

存储金字塔
计算机的速度瓶颈，已经变成了超高速的CPU运算速度（纳秒级别）与落后的数据读取速度（百纳秒）之间的矛盾。

CPU计算完成后，要闲置几十倍的时间，等待存取。







CPU的寄存器存取速度极快，但是造价成本太高，发热量大，不能被大量采用。通常，CPU的寄存器只有几KB；

L1 Cache和L2 Cache一般设计在CPU上，访问延迟在几~几十纳秒内；

主存的访问延迟在百纳秒内；

速度越快，意味着成本越高。所以硬件设计是在现有技术水平、期望计算速度、成本、散热等因素之间所做的trade-off。

多核
当单个CPU主频超过一定范围后，CPU成本和散热成了很大的问题，主频很难突破10GHz。

为了获得更快的计算速度和更好的性能，芯片设计者决定绕过主频，采用人海战术，在一块CPU中增加多个核心（Core）。

一个核心是一个可以运行指令的独立单元，它包含了ALU和寄存器，并配备L1和L2 Cache。多个核心共享L3 Cache。







上图是一个多核处理器电路图。下图是多个多核处理器：







服务器可以支持多个处理器（CPU），支持单个CPU的服务器称为单路服务器；支持两个CPU的服务器称为双路服务器。上图是Intel的四路架构，系统支持四个CPU，假如每块CPU内有8个核心，系统可对外提供32核计算能力。



————————————————
