AltiumDesign打板流程

无论如何 将文件提交板厂前一定要DRC
无论如何 将文件提交板厂前一定要DRC
无论如何 将文件提交板厂前一定要DRC

工具

• AD2021
• 嘉立创下单客户端

流程

检查原理图#

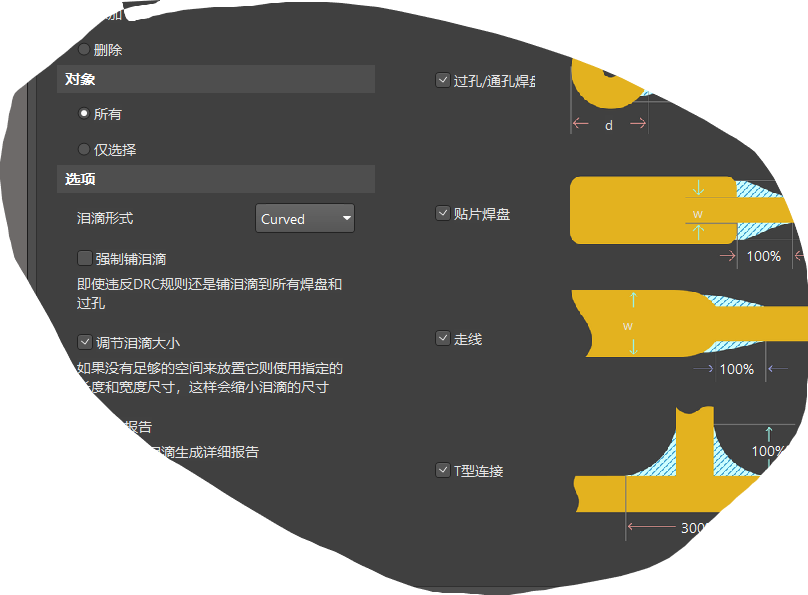

泪滴(T-E)#

左上-所有

重铺铜(T-G-A)#

DRC(T-D-R)#

重写丝印(可选)#

自己复制PCB文件然后导出
记得这一步之后重新从泪滴来一遍

输出Gerber#

Gerber File#

快捷键 F-F-...

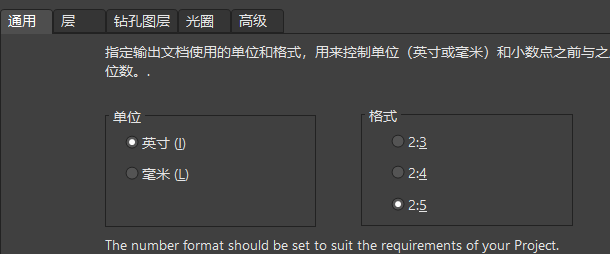

1.

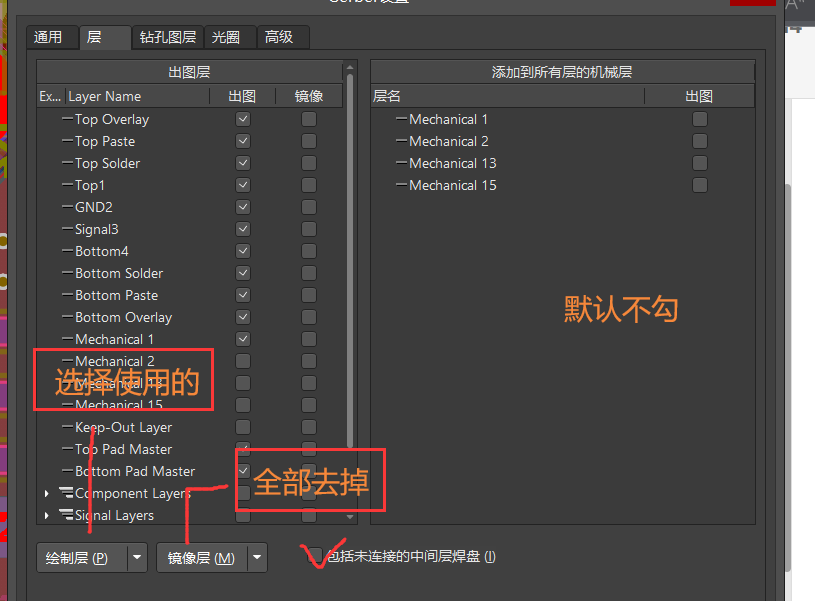

2.

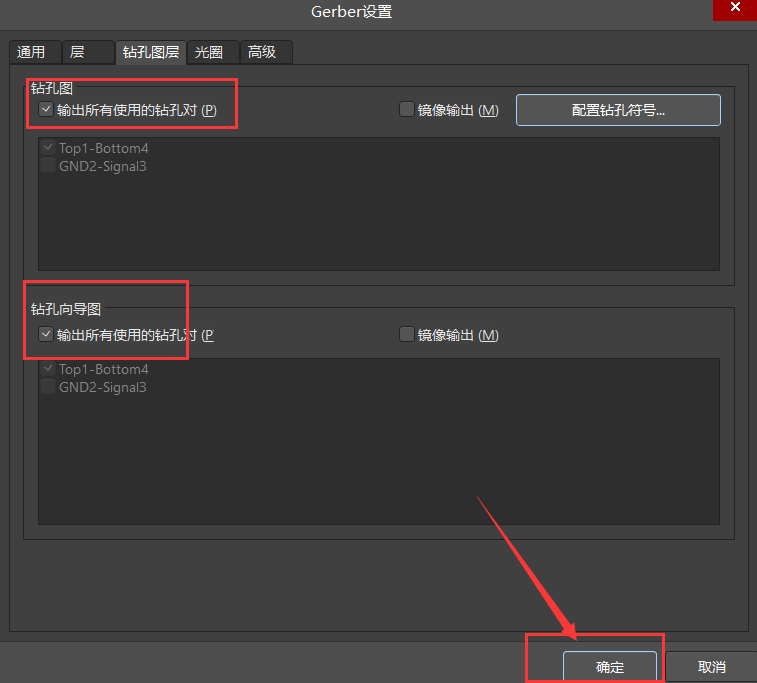

3.

4.
AD打开了新的文件 直接关闭、不保存

NC Drill File（打孔文件）#

快捷键F-F-...
默认参数就可以，两次确定 然后也是舍弃新生成的文件

打包#

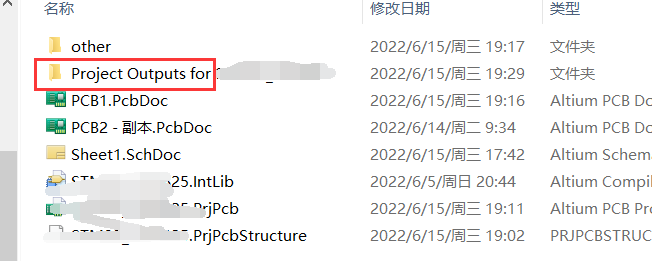

同目录下的这个文件夹就是

将其打包成zip即可
