经典变长指令-SIB

目录

• 一、回顾Mod/M结构
• 二、SIB的组成部分(结构图)
• 三、示例



---

回到顶部

一、回顾Mod/M结构

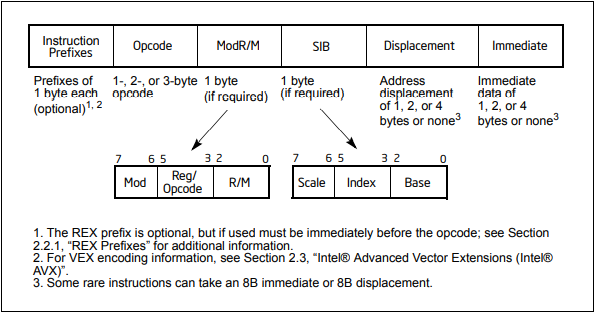

Intel 64 and IA-32 Architectures Instruction Format

SIB由ModR/M来决定，同时Displacement(偏移)和Immediate(立即数)也是由ModR/M来决定

回到顶部

二、SIB的组成部分(结构图)

回到顶部

三、示例

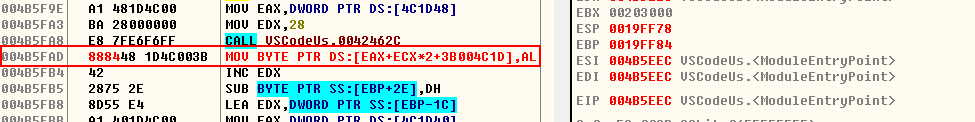

88 84 48

1、88-->是Opcode,查Table A-2表-->得出操作指令是MOV
2、88的具体含义为-->MOV Eb,Gb

3、见到 Eb，Gb明白84为ModR/M字段
4、接下来来拆分ModR/M-->10 000 100 （按照ModR/M结构图来进行查询(可看上一篇文章)

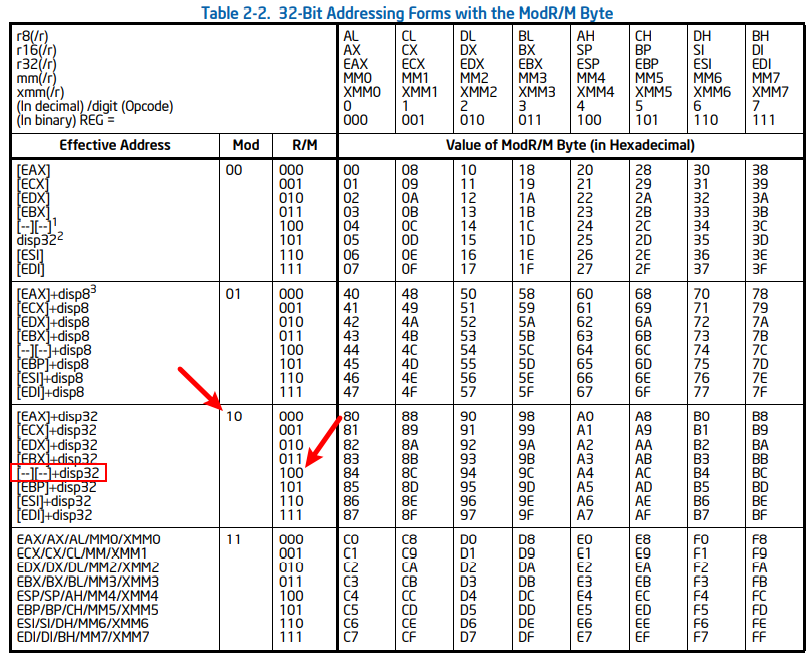

5、接下来查表Table2-2

6、发现得到的与之前有所不同，当遇到[--][--]这种情况仅依靠ModR/M无法来确定，需要继续查询SIB

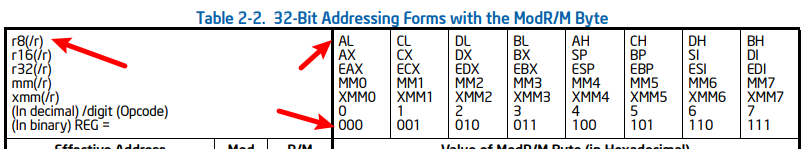

7、此时为通过ModR/M确定成-->[--][--]+disp32，接下来通过中间的000位确定Gb，因为此时的宽度为b所以是8个字节，所以为AL

8、通过以上确定了48为SIB的结构(组成部分和格式可看第二部分) 将48拆分-->01 001 000,然后查表Table 2-3-->Base为EAX，Index为ECX*2

9、最后补全-->MOV BYTE PTR DS:[EAX + ECX*2 +disp32],AL disp32是偏移的值而且宽度为32，就说明，在使用的时候后面会被吃进去4个字节
