需求

制作I/O点位监视时候和文本描述时，对于只有几个点都是采用一一绑定对应，但是当点位多达几十个时候这种情况平时的方式就不合适了

实现方法

往往监视I/O都是连续监控，在西门子触摸屏可以通过文本列表功能来实现，威纶通实现这个的方式更为简单且无需要在PLC上做任何程序
注：本次演示使用触摸屏在线仿真和MOdsim构成modbus通讯

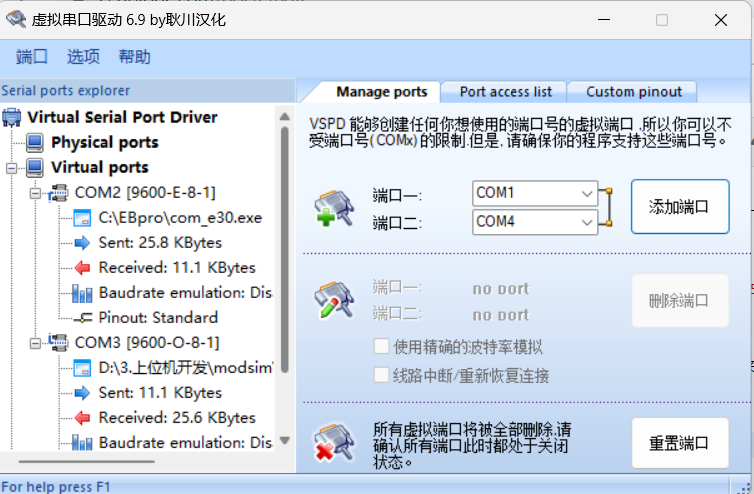

使用VSPD构建仿真环境，具体实现方式参见另一篇博客

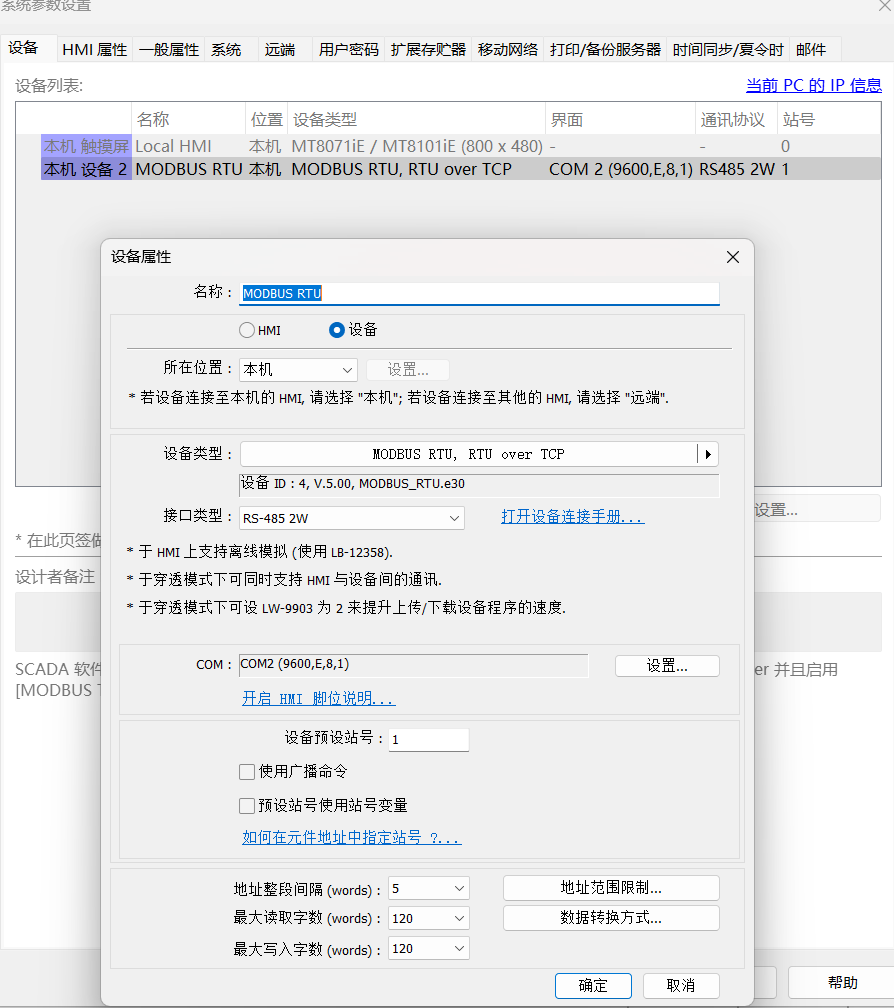

1.创建一个触摸屏工程并添加从站设备#

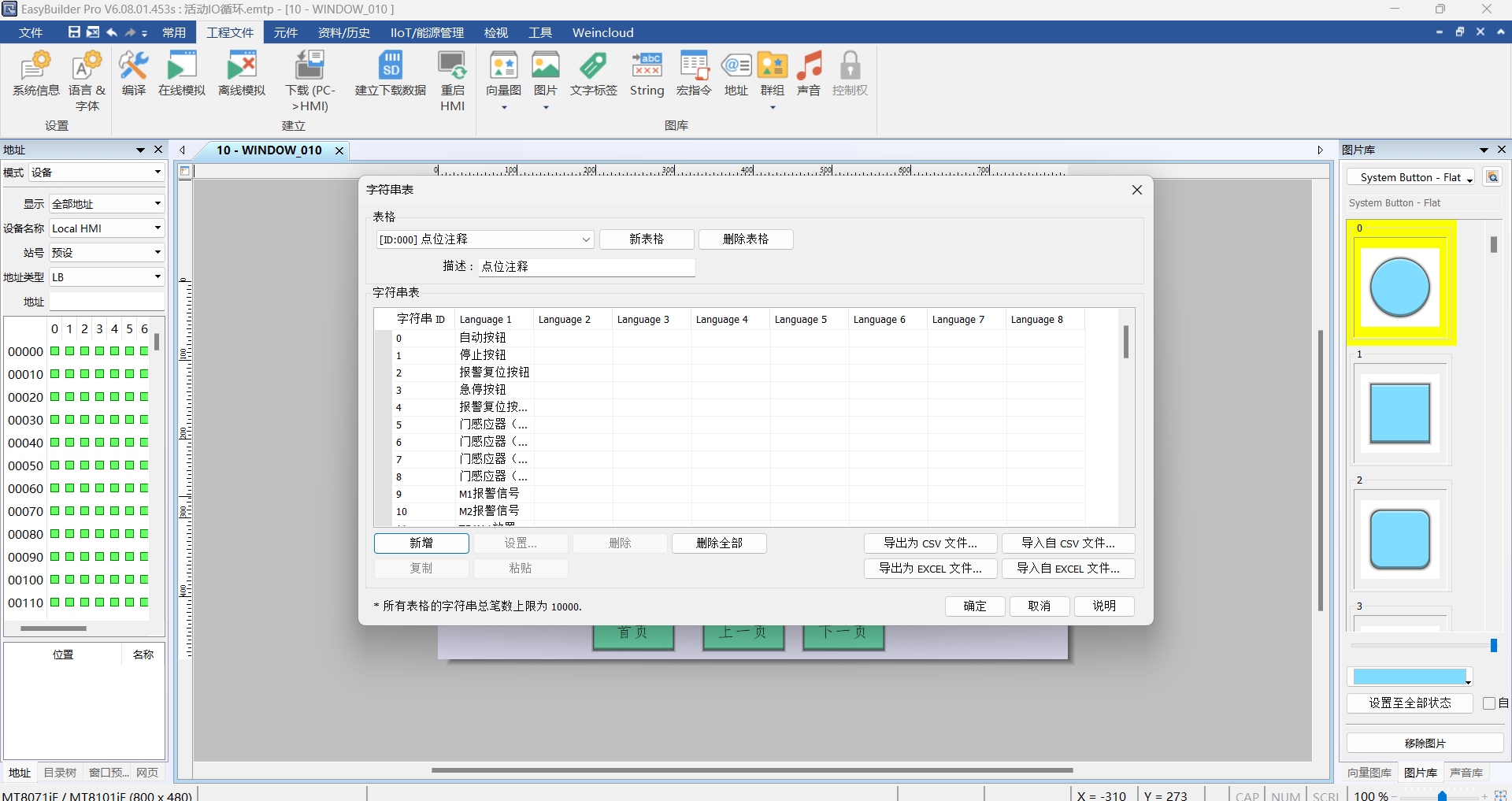

2.创建字符串列表#

使用EXCEL可以加速创建过程

3.创建画面和绑定地址与注释#

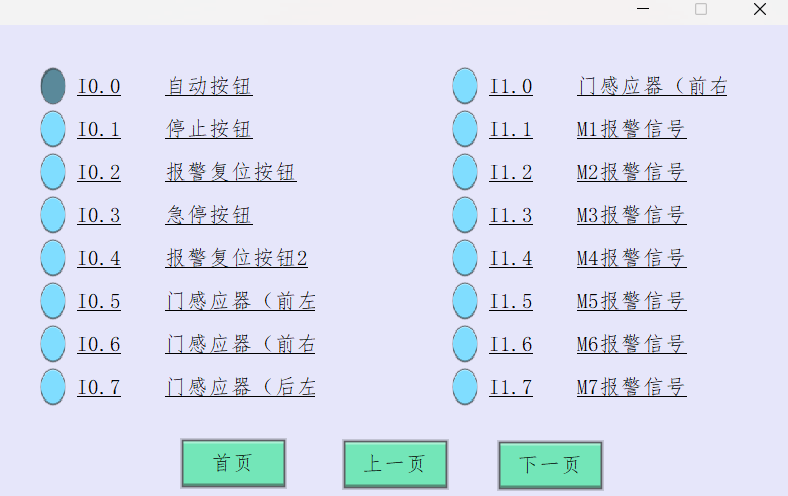

1.创建状态指示画面并开启选择索引寄存器

2.使用文本功能创建IO地址和注释

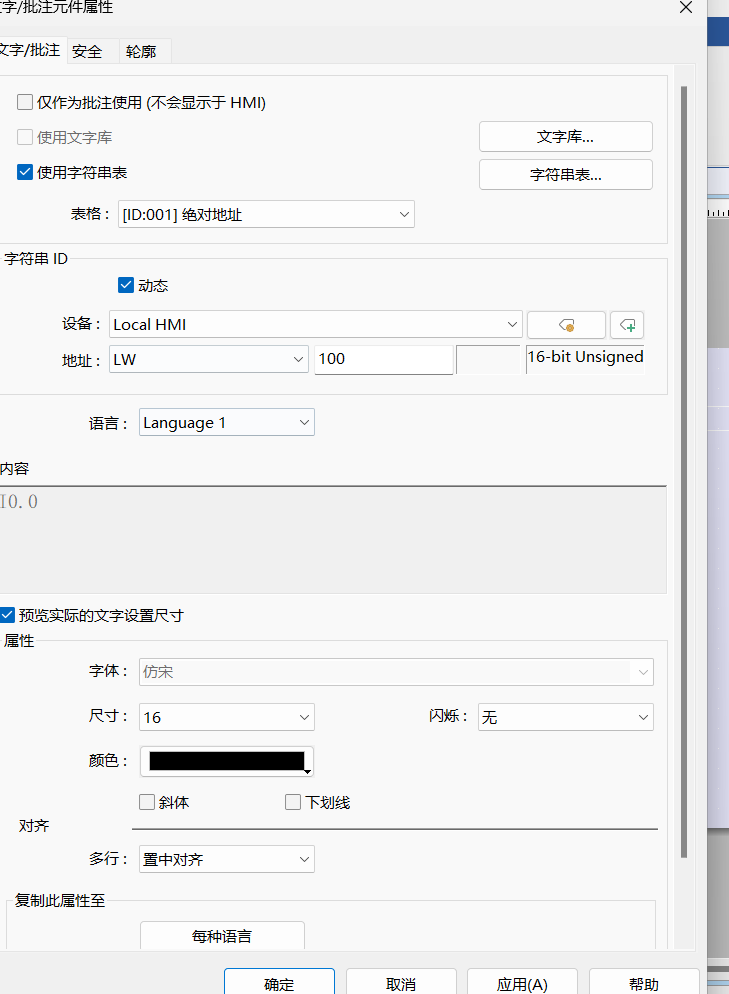

选择对应的字符串表并打开字符串ID为动态地址为LW100

设置注释选择对应的字符串表

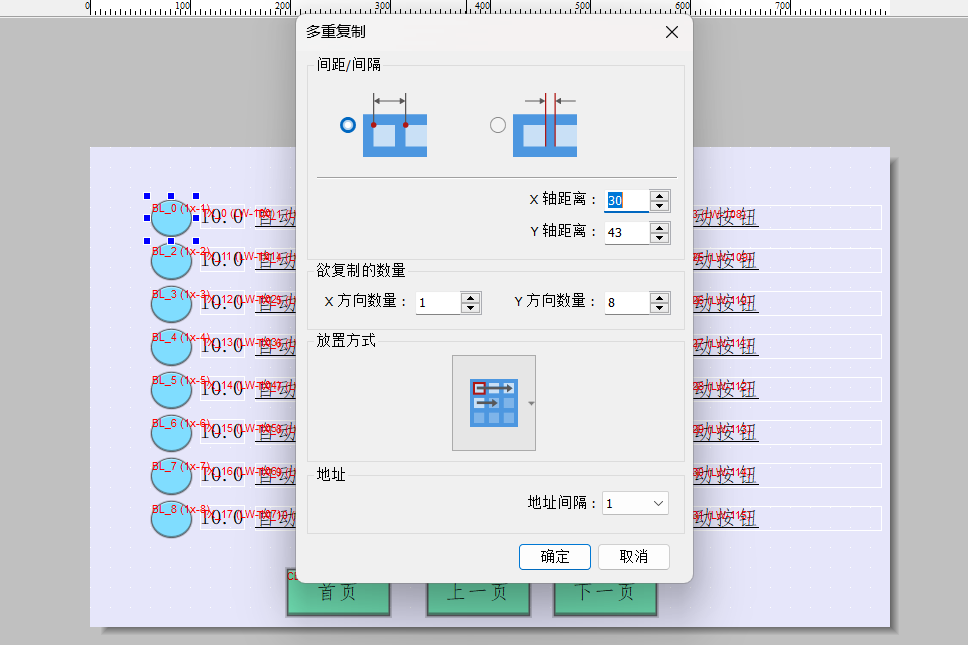

合理使用多重复制可以更加高效创建画面，地址依次增加当前页面设计为监视16个

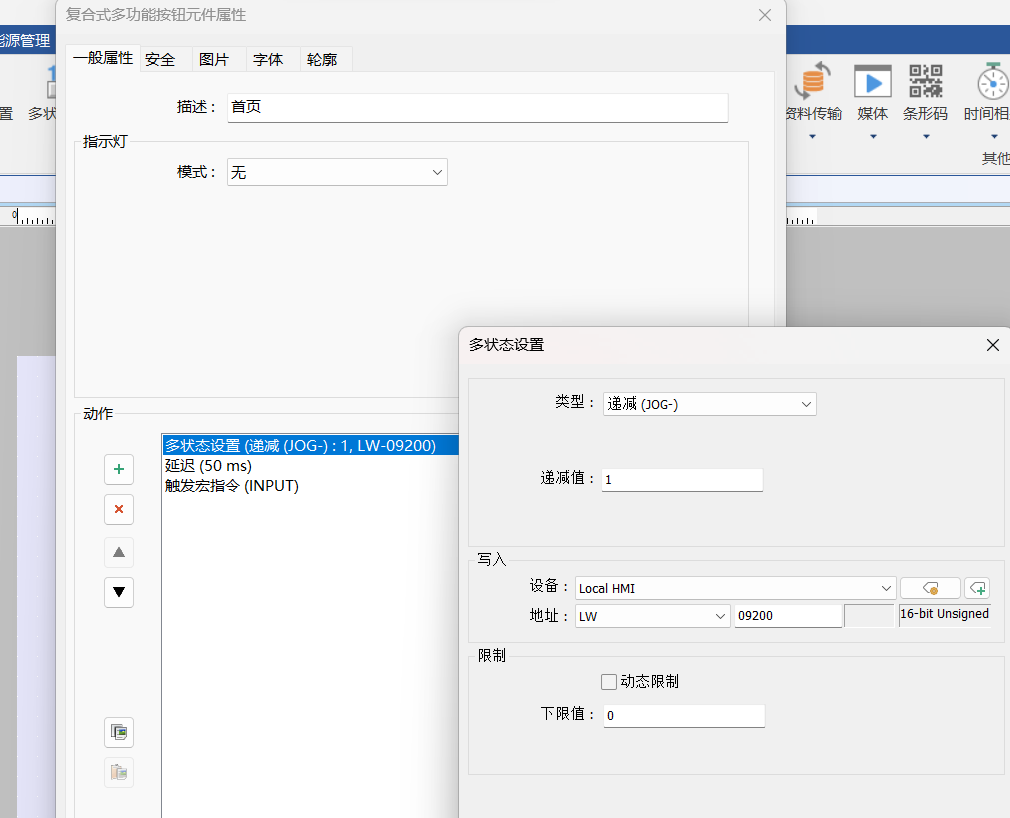

3.编写控制宏脚本
原理：通过索引寄存器的偏移来控制显示IO状态，在使用字符串表格来显示想对应的绝对地址和注释
代码

点击查看代码

Copy
macro_command main()
//定义寄存器偏移地址
short IDX0,B,C[16]//16为显示页面16个变量
short address=100//100为字符串动态ID存储地址起始LW100
GetData(IDX0, "Local HMI", LW, 09200, 1)//索引寄存器偏移量

for B=0 to 15 step 1

C[B]=B+IDX0*16

SetData(C[B], "Local HMI", LW, address, 1)

address=address+1

next

end macro_command
