威纶通触摸屏实现串口MODBUS通讯在线仿真

最近在学习威纶通的触摸屏，但是在出差期间并没有实际的设备（触摸屏、从机设备），通过触摸屏在线仿真和虚拟串口的方式可以零成本实现我学习需要的环境- 最近在学习威纶通的触摸屏，但是在酒店期间并没有实际的设备（触摸屏、从机设备），通过触摸屏在线仿真和虚拟串口的方式可以零成本实现我学习需要的环境

需要的软件如下

1.Configure Virtual Serial Port Driver 10.0（虚拟串口）
2.Modsim32（虚拟从站设备）
3.EasyBuilder Pro（威纶通触摸屏编辑软件）

准备工作

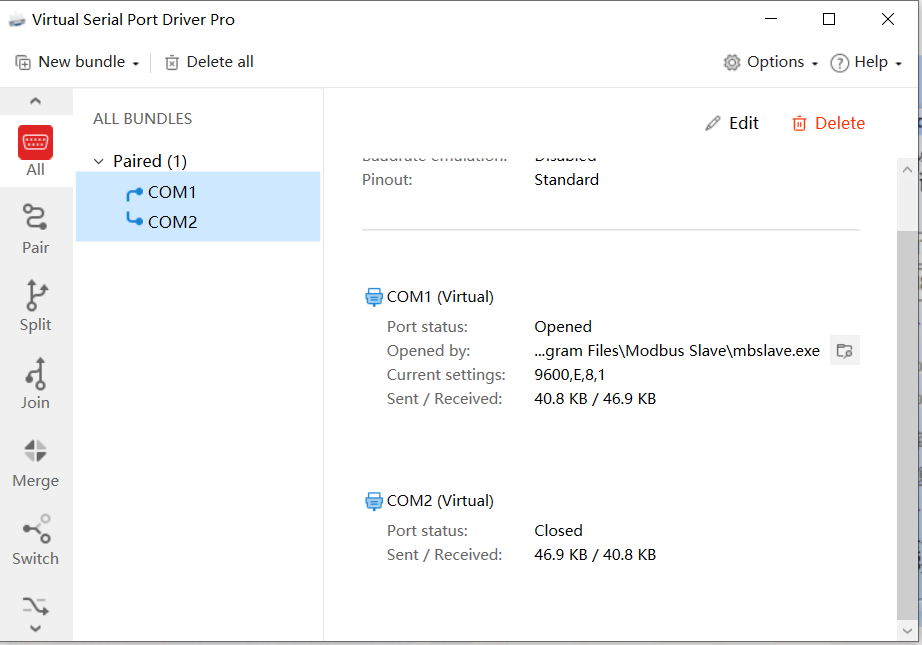

使用Configure Virtual Serial Port Driver创建串口#

Modsim32（虚拟设备）#

虚拟串口的一组串口COM1与COM2是互通的，实际中触摸屏连接的端口是确定的，仿真从站设备里MOdsim32这里选择COM1，在触摸屏这边就选择COM2实现数据桥接

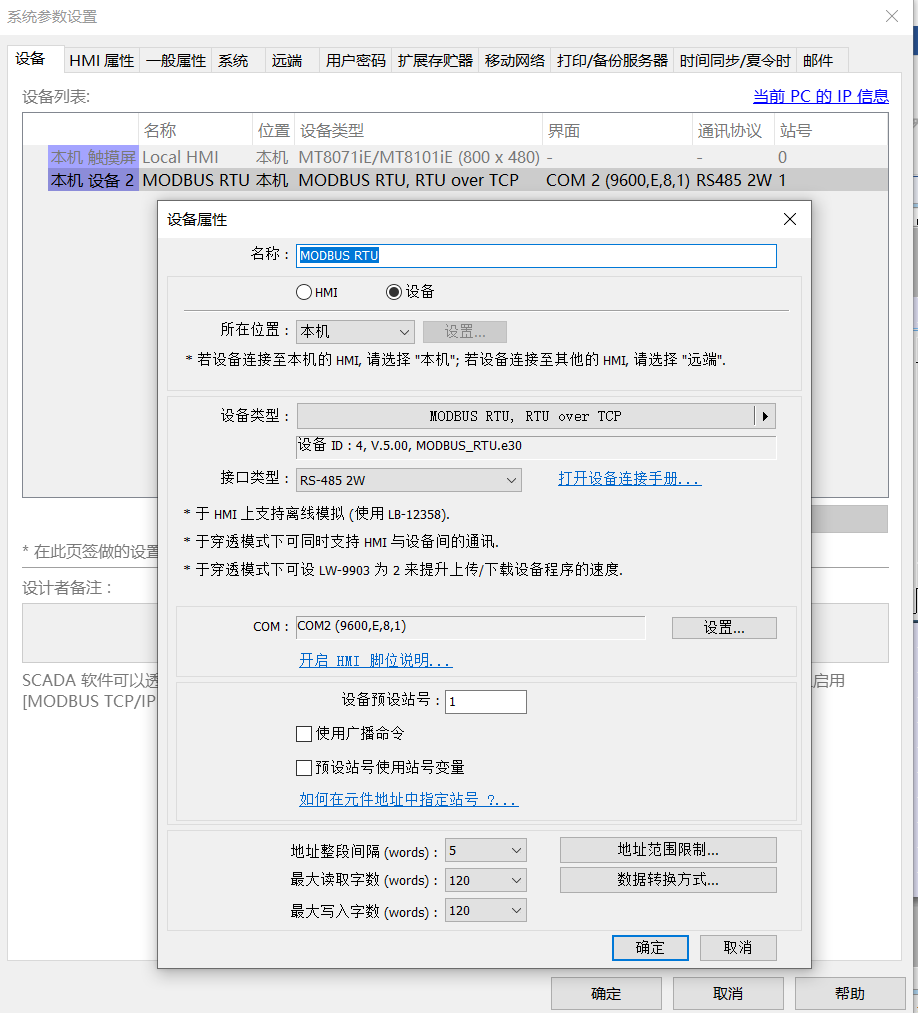

创建触摸屏工程文件和连接参数#

添加一个设备MODBUS RTU 通讯端口选择COM1，所在位置选择本机

测试数据

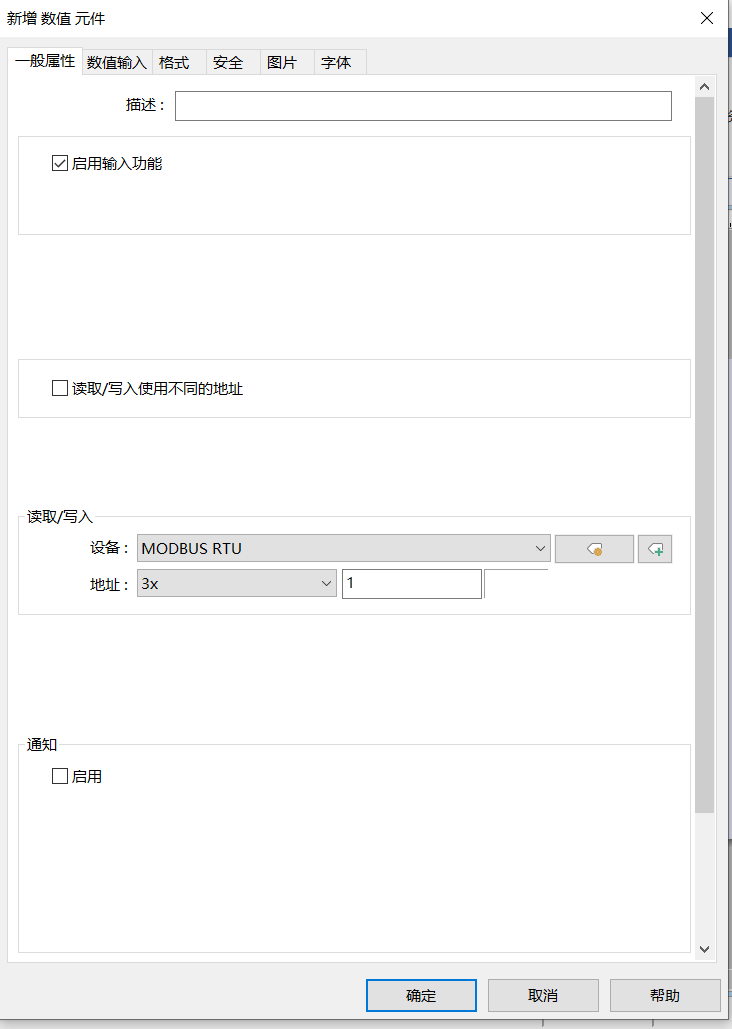

使用数值元件

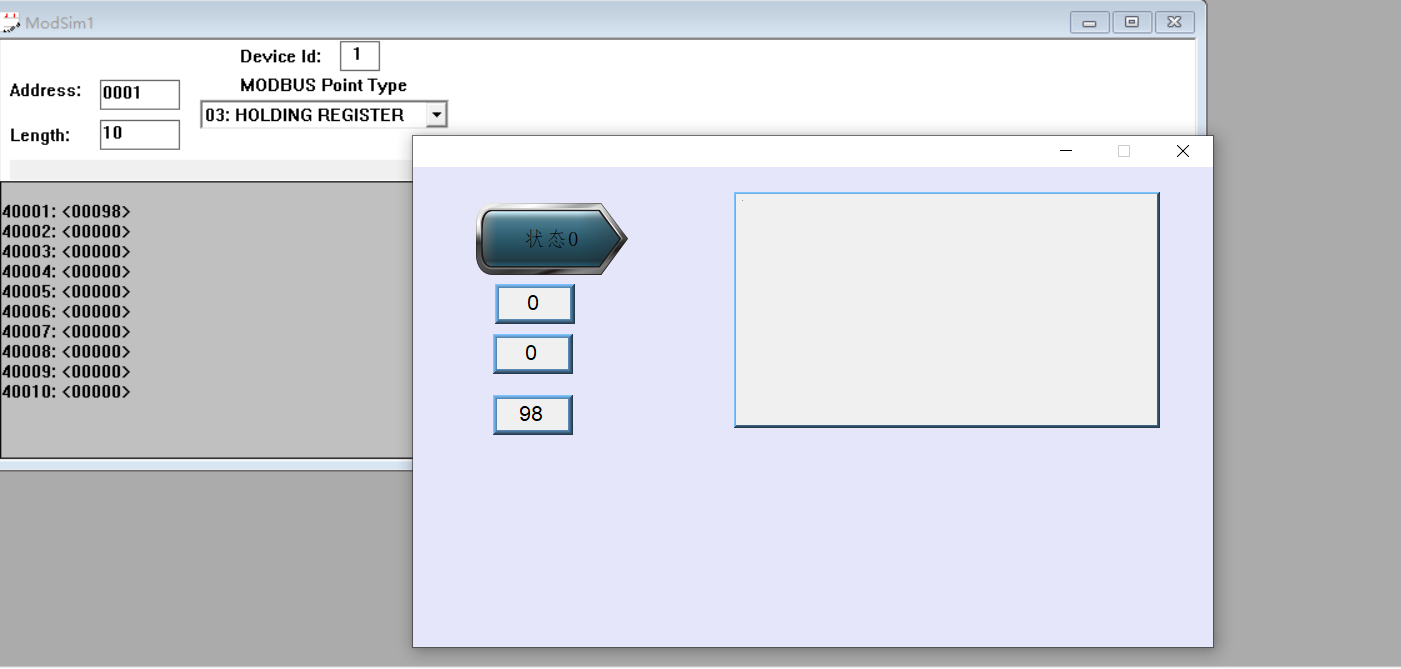

选择在线模拟并在modsim更改地址的值
