Visual Studio 开发STM32实现USB虚拟串口功能——方法2 使用stm32CubeMX完成USB配置

•      有三种方法可以在visual studio上实现USB虚拟串口功能。
•      用到的工具有：visual studio2012；keil5；stm32CubeMX5.3.0；
•      使用的STM32芯片是：STM32F103C8T6；SWD下载模式；
•      因为我喜欢visual studio的编辑环境，所以不用keil开发stm32；
•         我想达到的目的是：寻求一种方法，可以自动帮我配置好USB虚拟串口，让我可以直接使用！我不想过多的了解USB CDC的各种知识，也不想按照网上的教程从官方例程中进行各种文件的移植，我只想傻瓜式操作，给我个收发函数，直接用就完事了。
•          如果你的想法跟我一样，那么希望我的这三个方法能帮到你。

 自制板子原理图，USB部分

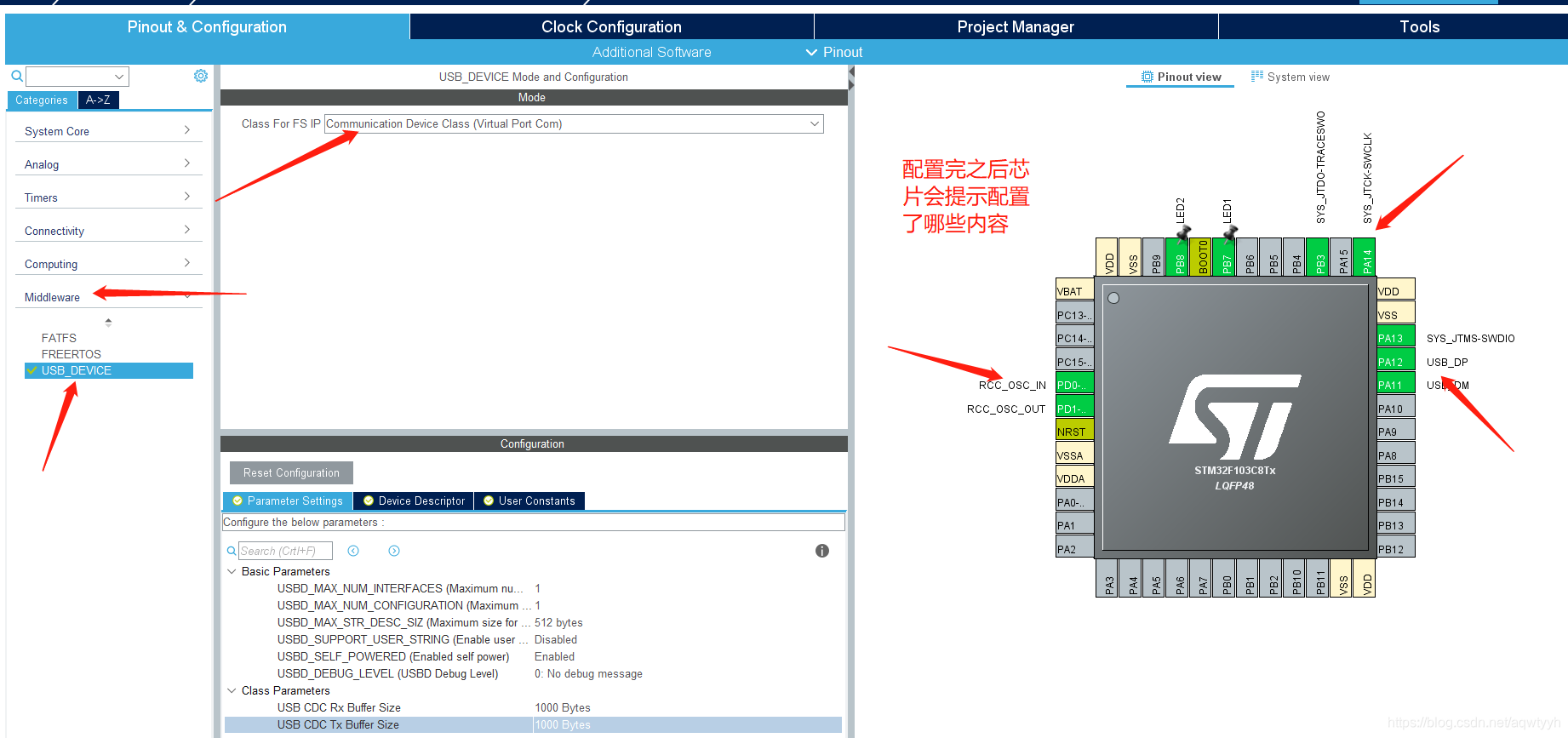

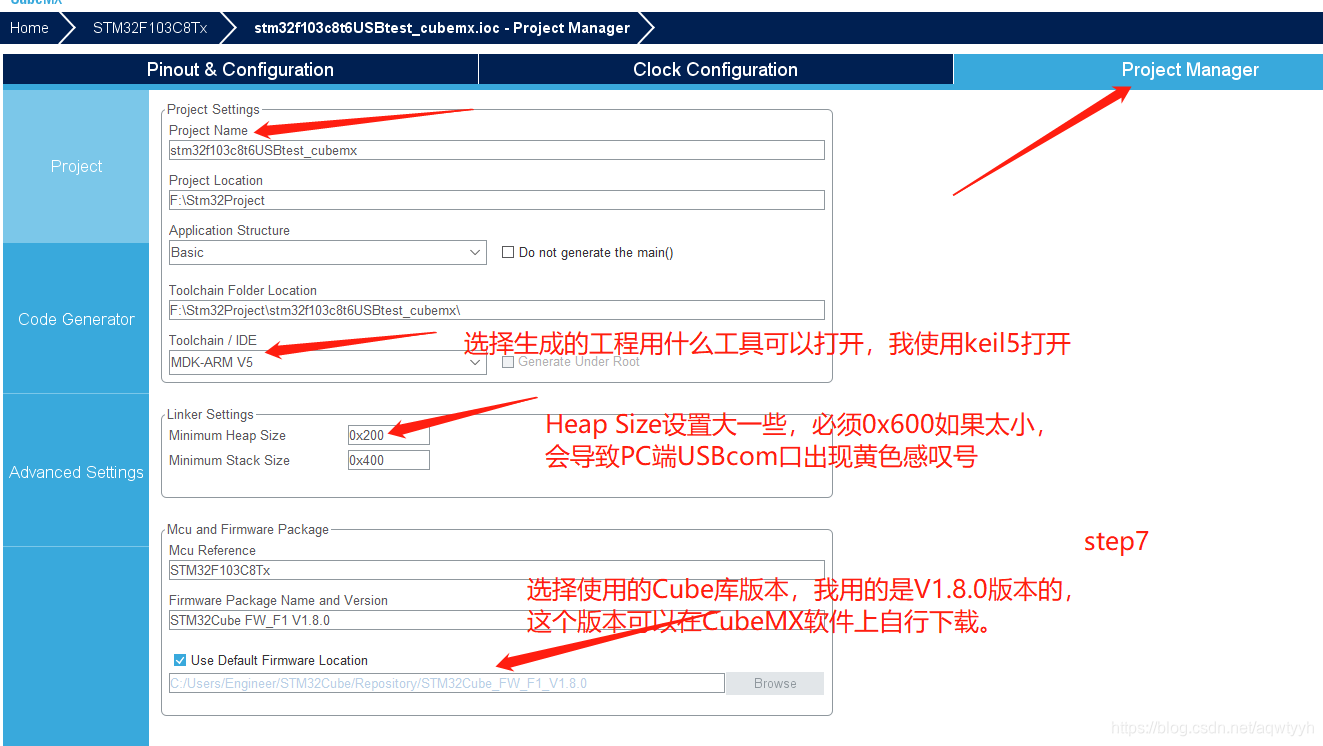

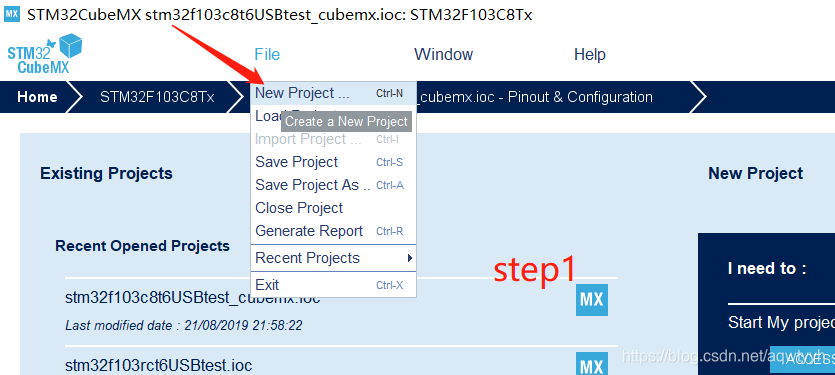

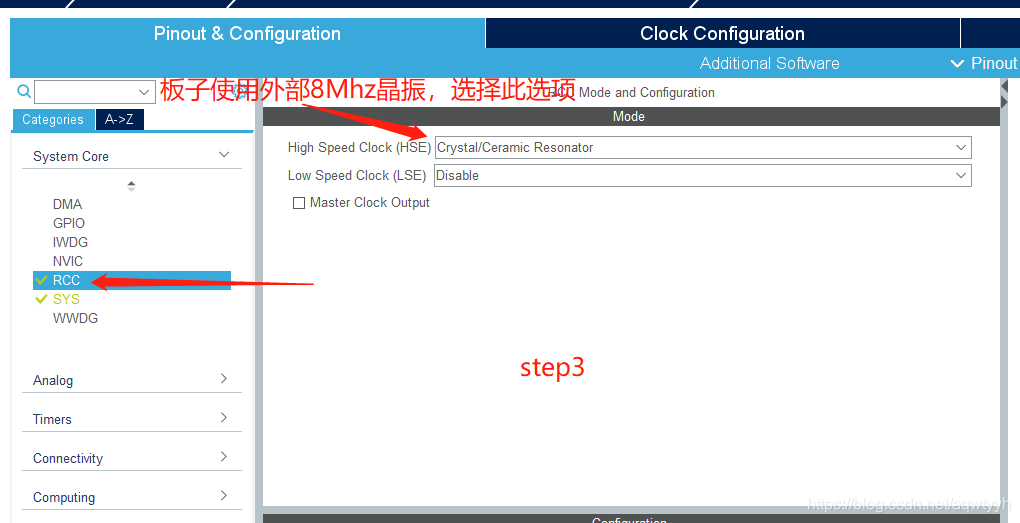

 方法2：使用stm32CubeMX自动完成USB虚拟串口的配置，并生成可以用keil打开的工程，然后将keil工程用visual studio打开并编辑

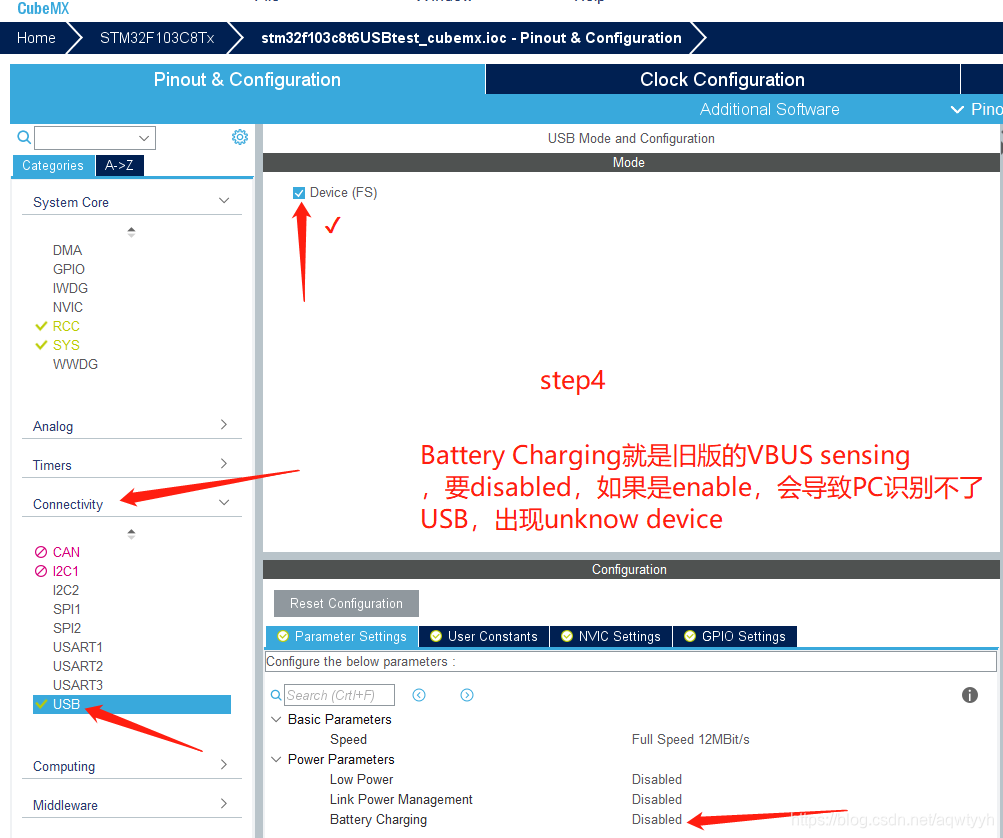

注意： Battery Charging就是旧版的VBUS sensing，如果是enablePC会识别不了USB虚拟口，出现unknow device。

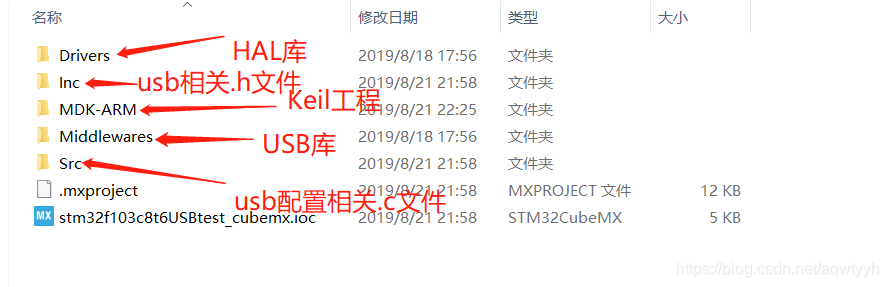

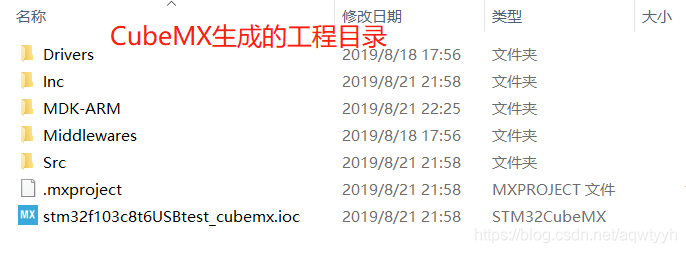

•  打开生成的工程文件夹：

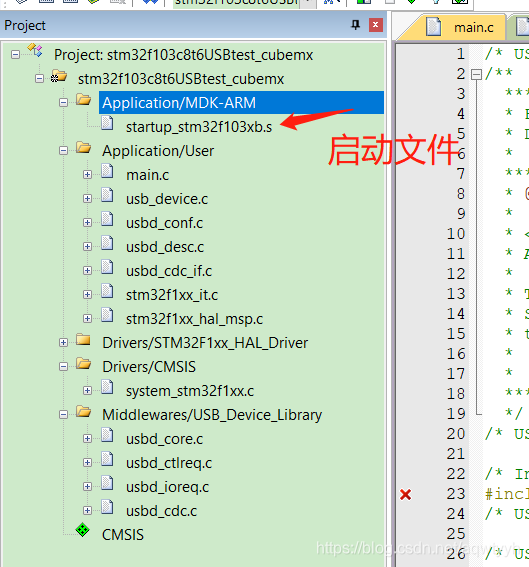

•  打开Keil工程目录如下：



• 如果想用keil开发的话，直接把这个keil工程编译下载进板子，就可以直接使用了，你会发现PC端出现了USB虚拟串口的com口；

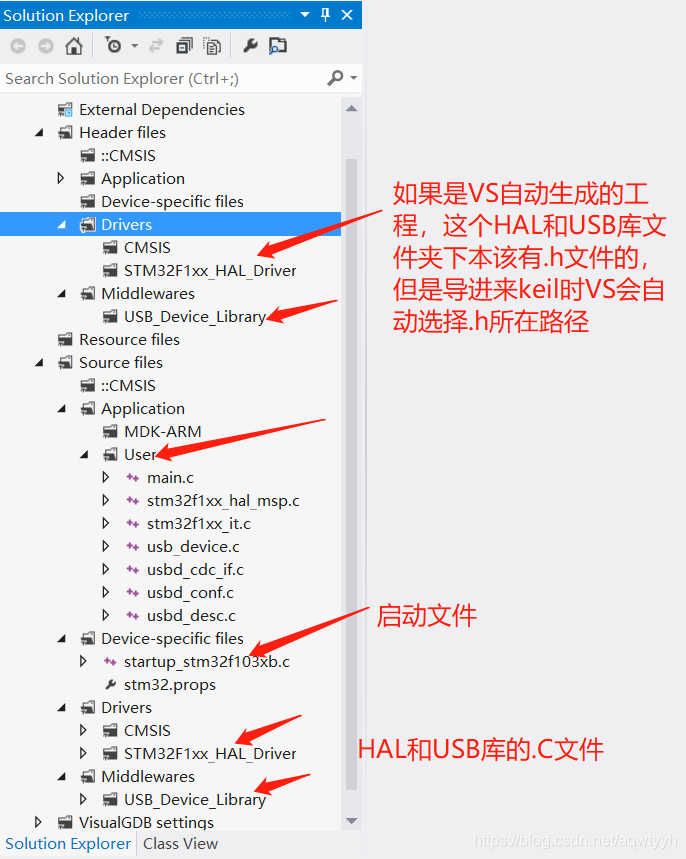

• 如果想把这个现成的Keil工程转移到visual studio下开发，请往下看：按照方法一的过程新建项目工程

•

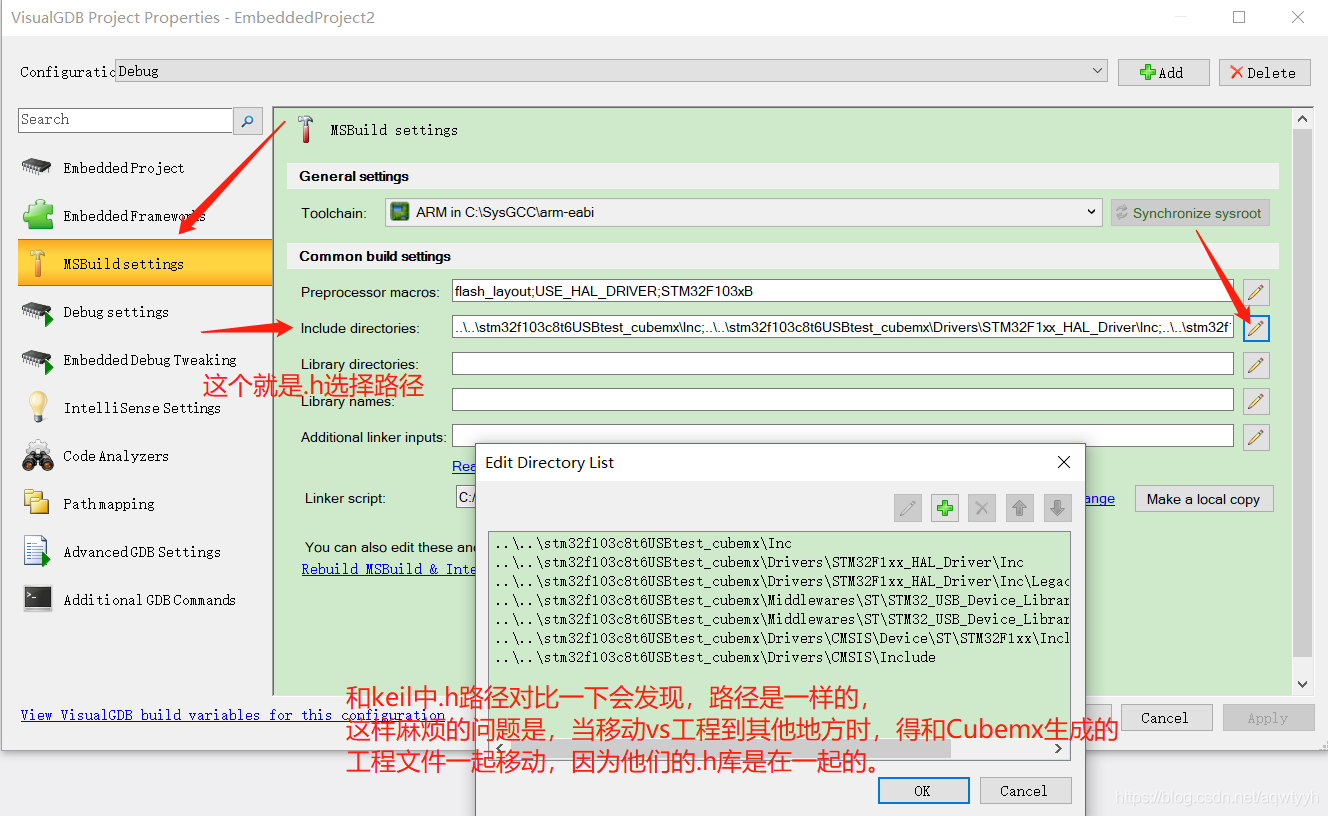

• 右键项目名称，选择 “Visual GDB project Properties”，出现如下图：



•  直接编译下载,pc就可以识别USBcom口了。

• 至于用什么收发函数方法三再说。当然你也可以直接用usbd_cdc_if.c文件中自带的收发函数CDC_Receive_FS和CDC_Transmit_FS
