14-1 OSPF邻接建立抓包分析

实验一

抓包理解邻接建立全过程

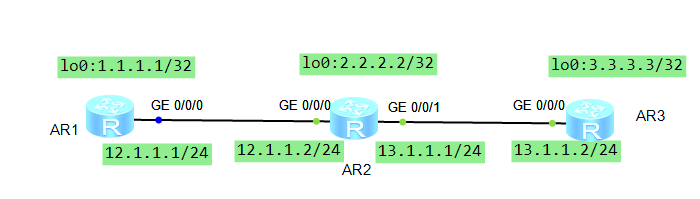

拓扑

配置

AR1

<Huawei>sys
[Huawei]sys AR1
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip addr 12.1.1.1 255.255.255.0
[AR1-GigabitEthernet0/0/0]inte lo 0
[AR1-LoopBack0]ip addr 1.1.1.1 32
[AR1-LoopBack0]q
[AR1]ospf 1 router-id 1.1.1.1    \\创建一个OSPF进程，进程号为1,将此路由器的标识路由ID为1.1.1.1
[AR1-ospf-1]area 0               \\将此路由器划分到OSPF的区域0中
[AR1-ospf-1-area-0.0.0.0]network 12.1.1.1 0.0.0.0  \\宣告12.1.1.1这个地址到区域中
[AR1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0   \\宣告1.1.1.1这个地址到区域中

AR2

<Huawei>sys
[Huawei]sys AR2
[AR2]inte gi 0/0/0
[AR2-GigabitEthernet0/0/0]ip addr
[AR2-GigabitEthernet0/0/0]ip address 12.1.1.2 255.255.255.0
[AR2-GigabitEthernet0/0/0]inte gi 0/0/1
[AR2-GigabitEthernet0/0/1]ip addr 13.1.1.1 255.255.255.0
[AR2-GigabitEthernet0/0/1]inte lo 0
[AR2-LoopBack0]ip addr 2.2.2.2 255.255.255.255
[AR2-LoopBack0]q
[AR2]ospf 1 router-id 2.2.2.2
[AR2-ospf-1]area 0
[AR2-ospf-1-area-0.0.0.0]network 12.1.1.2 0.0.0.0
[AR2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[AR2-ospf-1-area-0.0.0.0]network 13.1.1.1 0.0.0.0

AR3

<Huawei>sys
[Huawei]sys AR3
[AR3]inte gi 0/0/0
[AR3-GigabitEthernet0/0/0]ip addr 13.1.1.2 255.255.255.0
[AR3-GigabitEthernet0/0/0]inte lo 0
[AR3-LoopBack0]ip addr 3.3.3.3 255.255.255.255
[AR3-LoopBack0]q
[AR3]ospf 1 router-id 3.3.3.3
[AR3-ospf-1]area 0
[AR3-ospf-1-area-0.0.0.0]network 13.1.1.2 0.0.0.0
[AR3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0

AR1和AR2邻接建立过程分析

[AR1]dis ospf peer  //AR1查看邻居表

	 OSPF Process 1 with Router ID 1.1.1.1
		 Neighbors

 Area 0.0.0.0 interface 12.1.1.1(GigabitEthernet0/0/0)'s neighbors  //从GE0/0/0口发现的邻居
 Router ID: 2.2.2.2          Address: 12.1.1.2        //邻居对象的routeid，和地址
   State: Full  Mode:Nbr is  Master  Priority: 1      //状态为FULL，标识已经成功同步LSDB，在进行DD交换时协商出来邻居为Master（RouterID大）
   DR: 12.1.1.1  BDR: 12.1.1.2  MTU: 0
   Dead timer due in 34  sec
   Retrans timer interval: 5
   Neighbor is up for 00:04:38
   Authentication Sequence: [ 0 ]

[AR1]dis ospf lsdb   //查看LSDB表

	 OSPF Process 1 with Router ID 1.1.1.1
		 Link State Database

		         Area: 0.0.0.0
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 Router    2.2.2.2         2.2.2.2            338  60    80000007       1   //从RouteID为2.2.2.2的邻居学习到的LS
 Router    1.1.1.1         1.1.1.1            512  48    80000006       1
 Router    3.3.3.3         3.3.3.3            338  48    80000006       1
 Network   13.1.1.2        3.3.3.3            338  32    80000002       0
 Network   12.1.1.1        1.1.1.1            512  32    80000002       0

在AR1的GE0/0/0处抓包，分析AR1和AR2建立邻接全过程

第一步
no.103，AR1发出HELLO报文，以此发现邻居对象，当前邻居表为空状态

第二步
no.104 接收到来自AR2的HELLO报文，将AR2加入到邻居表中，并且状态AR2为Init，此时AR2也接收到来自AR1的HELLO报文，将AR1加入到邻居表中，状态为Init

第三步

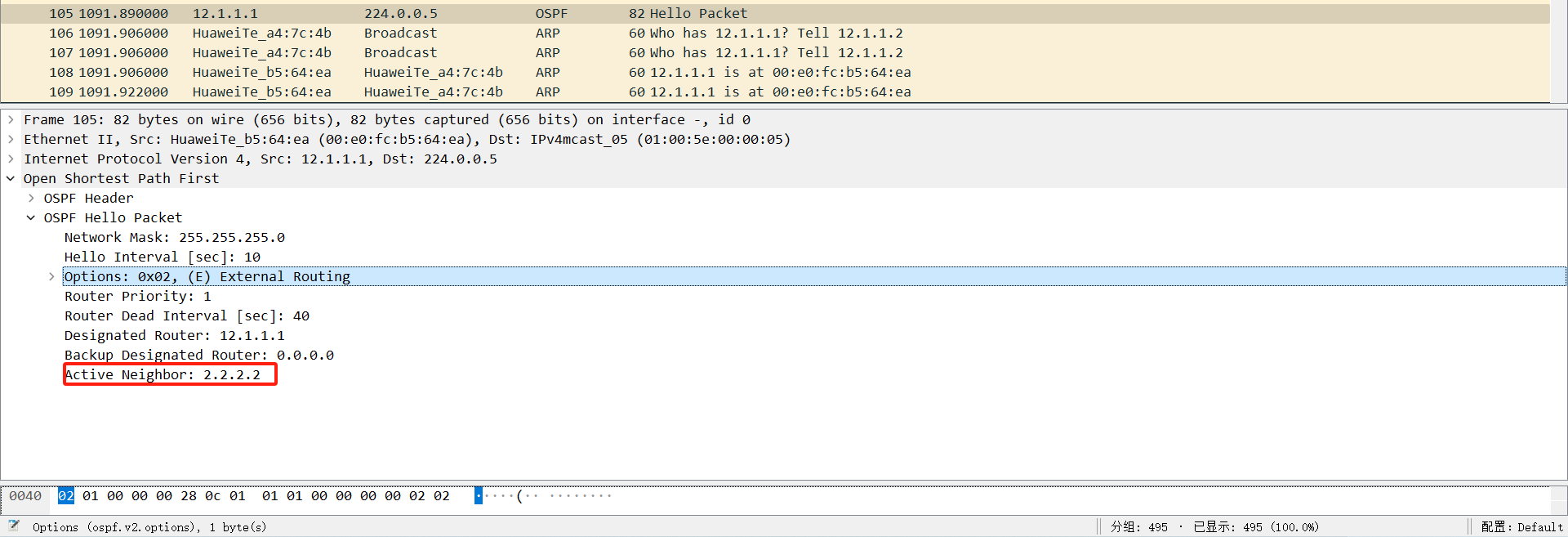

no.105 AR1发送HELLO报文，其中包括邻居对象AR2的routerID 2.2.2.2，AR2接收到后将邻居表中的AR1对象状态更改为Two way

第四步

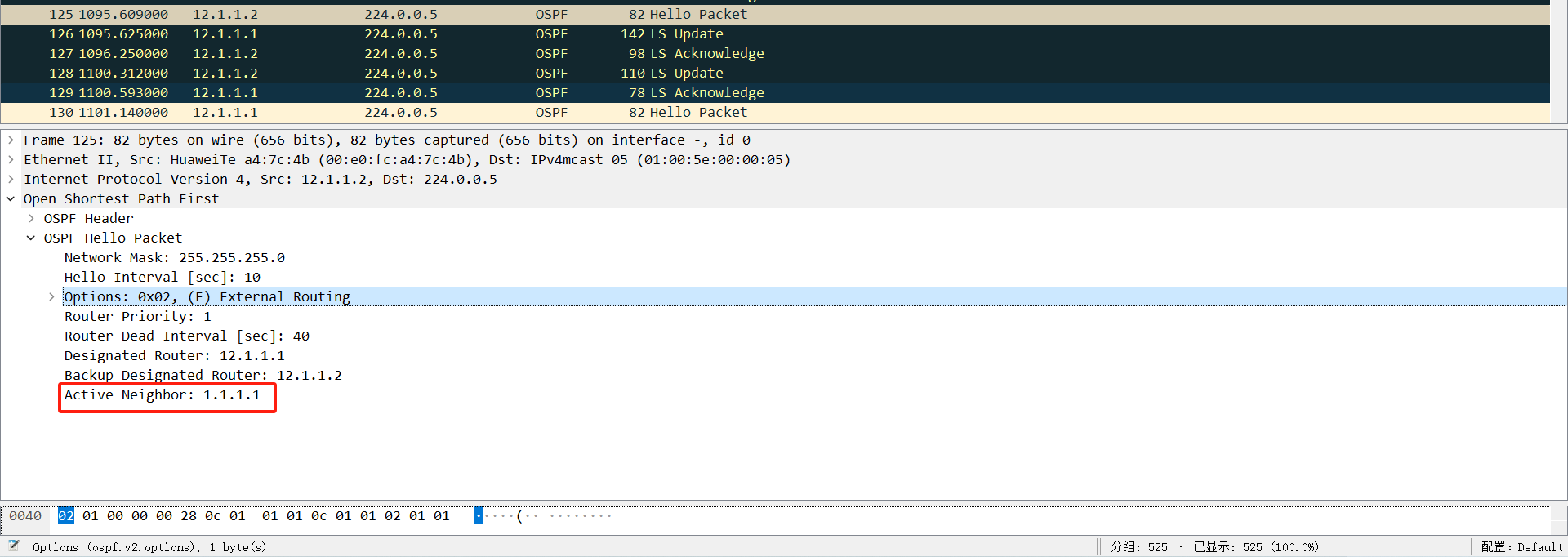

no.125 AR1接收到来自AR2的HELLO报文，其中HELLO报文中有AR1的routerID 1.1.1.1，AR1将AR2的状态转换为Two way(包的序号靠后问题是wireshark的问题)

第五步
no.111 经过前四步，AR1和AR2都进入Two way，邻居表中都将对方转换为Ex-start状态，此时开始协商主从关系,AR1发送没有携带LSDB摘要的DD报文，序列号为1544

第六步
no.110 接收到来自AR2的协商主从的空DD报文，序列号为1540

第七步
no.112 经过RouterID比较后，AR2的RouterID大，所以AR1为从，AR2为主,AR1将AR2的状态更改为Exchange，且发送自己LSDB中的LSA的DD报文，且序列号为主的DD报文的序列号1540

第八步
no.115 AR2接收到AR1的带有摘要的DD报文后，将AR1状态转换为Exchange，并且发送自己的LSDB摘要DD报文，且基于发来的序列号进行加1，1541

第九步

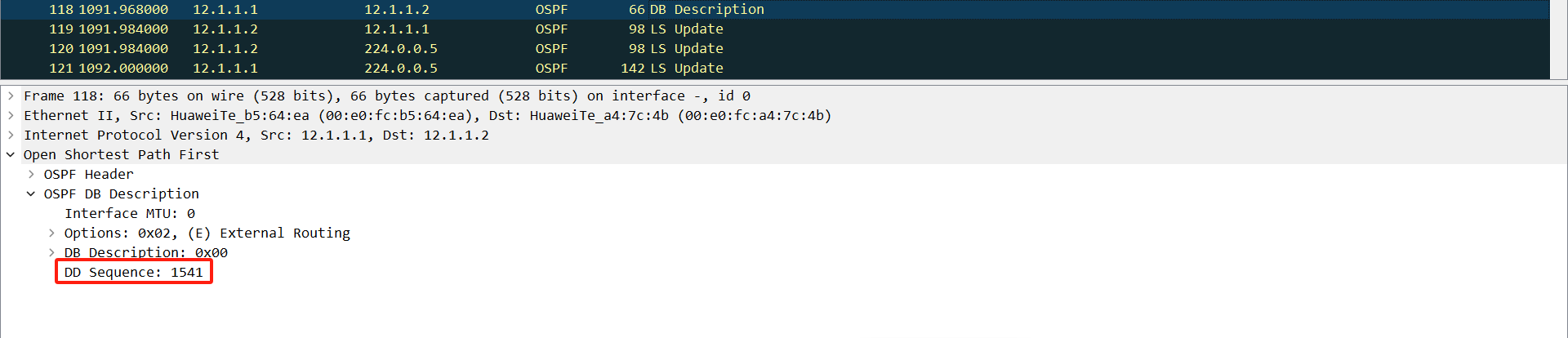

no.118 AR1发送DD报文确认主路由的DD报文，序列号为1541

第10步

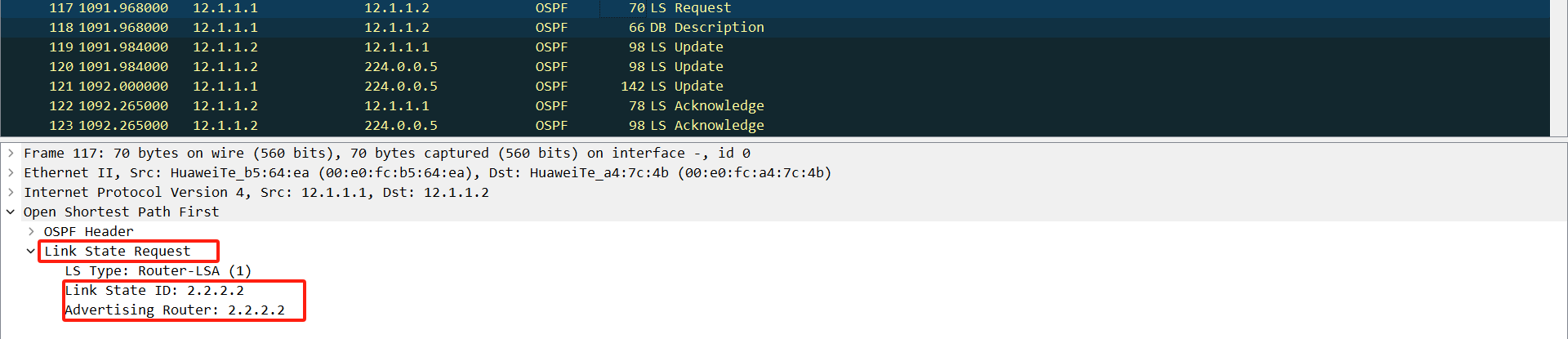

no.117 交换完DD摘要信息后，双方都将对方的状态转换为Loading，经过比对，AR1向AR2请求LSA信息，发送LSR请求

第11步
no.119 AR2回复LSU报文

第12步

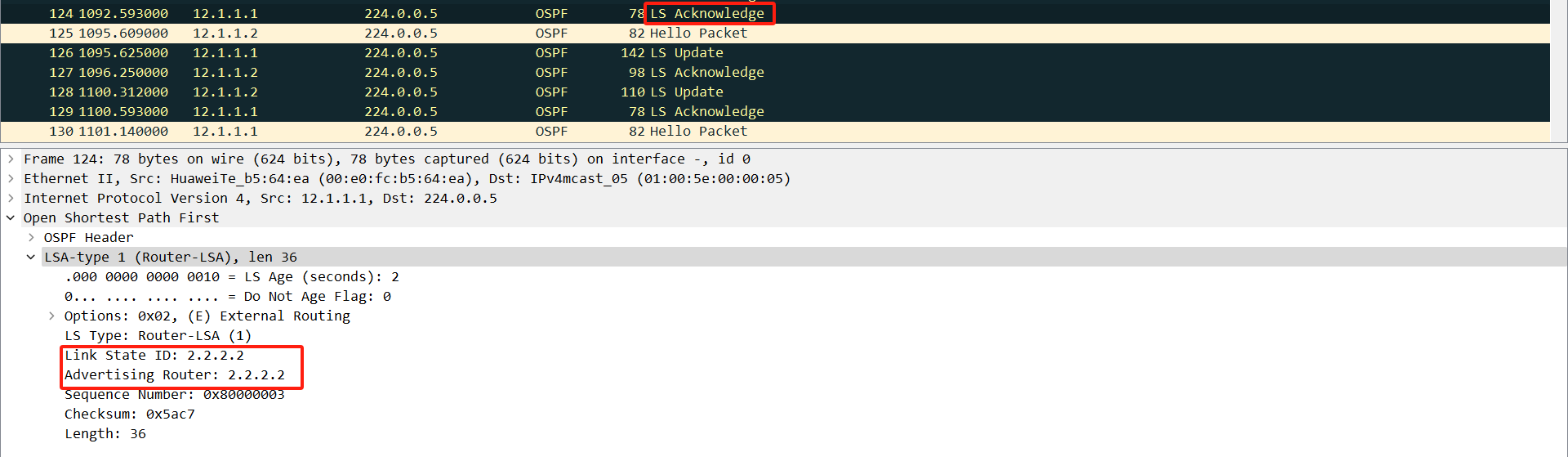

no.124 AR1向AR2确认接收到了LSA的更新，AR1和AR2同理10~12步交互LSDB中不一样的LSA，最后同步成一样的，双方都将对方在邻居表中设置为FULL状态
