Graph Convolutional Networks with EigenPooling

目录

• 概
• 符号说明
• Graph Coarsening
• EigenPooling
• 代码

Ma Y., Wang S., Aggarwal C. C. and Tang J. Graph convolutional networks with eigenpooling. KDD, 2019.

概

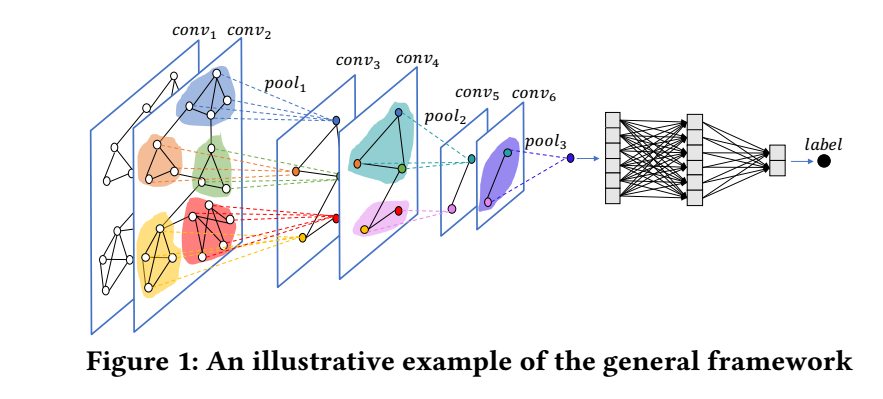

本文提出了一种新的框架, 在前向的过程中, 可以逐步将相似的 nodes 和他们的特征聚合在一起.

符号说明

• $\mathcal{G} = \{\mathcal{E, V}\}$, 图;
• $|\mathcal{V}| = N$;
• $\mathbf{A} \in \mathbb{R}^{N \times N}$, 邻接矩阵;
• $\mathbf{X} \in \mathbb{R}^{N \times d}$, node feature matrix

Graph Coarsening

• 下面的过程可以是整个流程中的任一一层.

• 首先通过类似谱聚类的聚类方法将所有的 nodes 分成不重合的 $K$ connected 的 subgraphs $\{\mathcal{G}^{(k)}\}_{k=1}^K$. 并令 $\Gamma^{(k)}$ 表示 $\mathcal{G}^{(k)}$ 中的结点, 其数量为 $N_k$.

• 定义采样算子 $\mathbf{C}^{(k)} \in \{0, 1\}^{N \times N_k}$:

  $$\mathbf{C}^{(k)}[i, j] = 1 \quad \text{ if and only if } \Gamma^{(k)}(j) = v_i.$$

  通俗地来看, $\mathbf{C}^{(k)}$ 的任一一行刻画了 $v_i$ 在 $\Gamma^{(k)}$ 中的位置 (全为 0 则表示不属于该子图), 显然有:

  $$(\mathbf{C}^{(k)})^T \mathbf{C}^{(k)} = \mathbf{I}.$$

• 于是, 对于任意的(完整图上的)图信号 $\mathbf{x} \in \mathbb{R}^{N \times 1}$, 我们可以通过

  $$\mathbf{x}^{(k)} = (\mathbf{C}^{(k)})^T \mathbf{x},$$

  下采样来得到子图 $\mathcal{G}^{(k)}$ 上的信号.

• 有了子图上的信号, 我们也可以通过上采样

  $$\bar{\mathbf{x}} = \mathbf{C}^{(k)} \mathbf{x}^{(k)},$$

  ‘恢复’出信号 (显然, 只有对应子图的部分非零).

• 类似地, 我们可以得到子图的邻接矩阵:

  $$\mathbf{A}^{(k)} = (\mathbf{C}^{(k)})^T \mathbf{A}\mathbf{C}^{(k)}.$$

• 而 intra-subgraph 邻接矩阵为

  $$\mathbf{A}_{int} = \sum_{k=1}^K \mathbf{C}^{(k)} \mathbf{A}^{(k)} (\mathbf{C}^{(k)})^T,$$

  可以看到, 实际上就是对每个子邻接矩阵进行上采样然后加和. 显然 $\mathbf{A}_{int}$ 的非零元素为不包含那些子图子图间的交互.

• 于是

  $$\mathbf{A}_{ext} = \mathbf{A} - \mathbf{A}_{int}$$

  的非零元素即为子图-子图间的交互.

• 为了进一步将其变为 $K \times K$ 大小以便后续的使用, 定义 $\mathbf{S} \in \mathbb{R}^{N \times K}$ 为:

  $$\mathbf{S}[i, j] = 1 \quad \text{ if and only if } v_i \in \Gamma^{(j)}.$$

• 将每个子图看成一个 supernode, 则它们的零阶矩阵为:

  $$\mathbf{A}_{coar} = \mathbf{S}^T \mathbf{A}_{ext} \mathbf{S}.$$

  实际上:

  $$[\mathbf{A}_{coar}]_{ij} = \sum_{u \in \Gamma^{(i)}} \sum_{v \in \Gamma^{(j)}} [\mathbf{A}_{ext}]_{uv}.$$

EigenPooling

• 现在, 我们只需要得到 supernode 的节点表示就完成了整体的传播过程, 一种可行的方案是:

  $$\text{Pool}((\mathbf{C}^{(k)})^T \mathbf{X}),$$

  其中 $\text{Pool}$ 可以是 sum, mean, max 等等. 但是作者认为, 这种 pooling 方式没有抓住图的结构信息, 所以提出了 EigenPooling.

• 假设 $\mathbf{L}^{(k)}$ 为子图 $\mathcal{G}^{(k)}$ 的拉普拉斯矩阵,

  $$\mathbf{u}_1, \ldots, \mathbf{u}_{N_k}^{(k)}$$

  为拉普拉斯矩阵的特征向量组.

• 进一步地, 我们将其上采样得到:

  $$\bar{\mathbf{u}}_l^{(k)} = \mathbf{C}^{(k)} \mathbf{u}_l^{(k)}, l=1\ldots N_k.$$

• 综合所有的子图的信息, 我们可以得到

  $$\Theta_l = [\bar{\mathbf{u}}_l^{(l)}, \ldots, \bar{\mathbf{u}}_l^{(K)}] \in \mathbb{R}^{N \times K}, \quad l=1,2, \ldots, H.$$

  这里 $H$ 是认为给定的一个值, 需要注意的是, 对于那些 $N_k < H$ 的子图, 我们取其超出部分的特征向量为 $\bm{0}$.

• 对于每个 $\Theta_l$ 我们可以得到 pooling 的结果:

  $$\mathbf{X}_l = \Theta_l^T \mathbf{X},$$

  总共有

  $$\mathbf{X}_{coar} = \mathbf{X}_{pooled} = [\mathbf{X}_1, \ldots, \mathbf{X}_H].$$

• 对于这部分的理论分析这里就不讲了.

代码

official
