1.单位冲击响应与频响

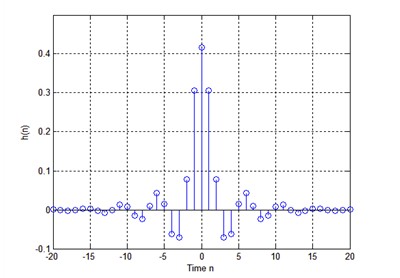

就如同之前所说的一样，使用下图所示的单位冲击响应，所设计的滤波器，是无法实现的。

现在，让我们看看其这个滤波器的频响。所谓频响，就是计算其单位冲击响应的离散时间傅里叶变换，

我们可以看出，这个滤波器的频响的计算结果是实数，并没有虚数部分。也就是，其相位谱一直是0，也就意味着，这个滤波器输入与输出之间没有延迟，这种相位特性称为0延迟相位特性。

但是，这个滤波器无法是无法实现的。我们实际计算一下该滤波器的输入输出，就可以明白。

这个滤波器在计算的过程中，需要过去的值和未来的值。未来的值是不可预测的，所以，这个滤波器无法实现。为了使得这个滤波器可以实现，我们只好移动其单位冲击响应，使得其不再需要未来的值。比如，就像下面这样移动。

这样的话，这个滤波器就可以实现了，我们只需要记录其40个过去的输入值和现在的输入值。但是，由于移动了其单位冲击响应，会不会对频响产生什么影响呢，我们来看看。

为了更好的说明问题，L去代替之前例子中的20。

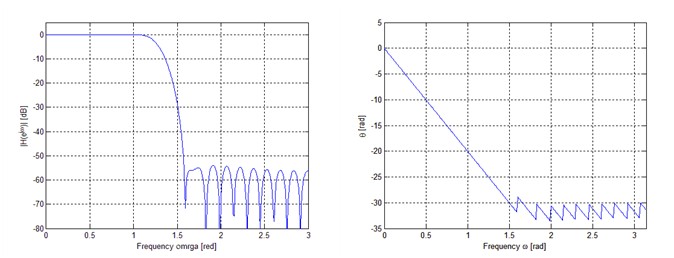

移动之后频响，我们根据上面式子可以得出两个结论：1，移动不会对幅度谱产生影响。2,，移动会对相位产生一个延迟，这个延迟主要取决于移动的长度，移动的长度越长，延迟越大。但是，这个移动是线性的。

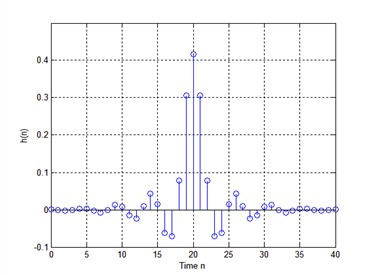

因此，我们把这个移动的相位特性称为，线性相位特性。到这里，我们移动后的，因果的，可实现的滤波器的单位冲击响应，如下所示。

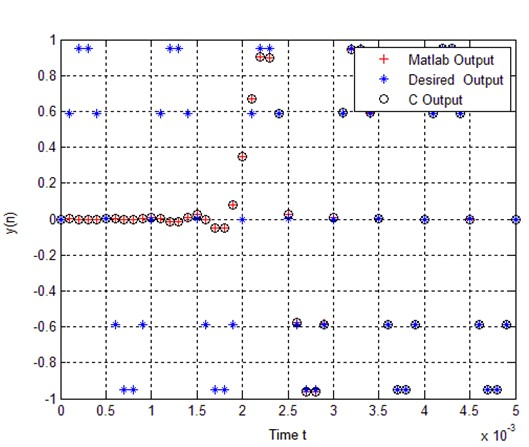

2.窗函数实现的FIR滤波器代码（C语言）

#include <stdio.h>
#include <math.h>
#include <malloc.h>
#include <string.h>


#define   pi         (3.1415926)

/*-------------Win Type----------------*/
#define   Hamming    (1)



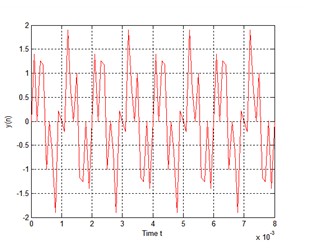

double Input_Data[] =
{
0.000000 , 0.896802 , 1.538842 , 1.760074 ,  1.538842 ,  1.000000 ,  0.363271 , -0.142040 , -0.363271 , -0.278768,
0.000000 , 0.278768 , 0.363271 , 0.142020 , -0.363271 , -1.000000 , -1.538842 , -1.760074 , -1.538842 , -0.896802,
0.000000 , 0.896802 , 1.538842 , 1.760074 ,  1.538842 ,  1.000000 ,  0.363271 , -0.142040 , -0.363271 , -0.278768,
0.000000 , 0.278768 , 0.363271 , 0.142020 , -0.363271 , -1.000000 , -1.538842 , -1.760074 , -1.538842 , -0.896802,
0.000000 , 0.896802 , 1.538842 , 1.760074 ,  1.538842 ,  1.000000 ,  0.363271 , -0.142040 , -0.363271 , -0.278768,
0.000000 , 0.278768 , 0.363271 , 0.142020 , -0.363271 , -1.000000 , -1.538842 , -1.760074 , -1.538842 , -0.896802,
0.000000 , 0.896802 , 1.538842 , 1.760074 ,  1.538842 ,  1.000000 ,  0.363271 , -0.142040 , -0.363271 , -0.278768,
0.000000 , 0.278768 , 0.363271 , 0.142020 , -0.363271 , -1.000000 , -1.538842 , -1.760074 , -1.538842 , -0.896802,
0.000000 , 55
};




double sinc(double n)
{
    if(0==n) return (double)1;
    else return (double)(sin(pi*n)/(pi*n));
}

int Unit_Impulse_Response(int N,double w_c,
                          int Win_Type,
                          double *Output_Data)
{
    signed int Count = 0;

    for(Count = -(N-1)/2;Count <= (N-1)/2;Count++)
    {
        *(Output_Data+Count+((N-1)/2)) = (w_c/pi)*sinc((w_c/pi)*(double)(Count));
        //printf("%d %lf  ",Count+((N-1)/2)+1,*(Output_Data+Count+((N-1)/2)));
        //if(Count%4 == 0) printf("\n");
    }


    switch (Win_Type)
    {

        case Hamming:   printf("Hamming \n");
                        for(Count = -(N-1)/2;Count <= (N-1)/2;Count++)
                {
                    *(Output_Data+Count+((N-1)/2)) *= (0.54 + 0.46 * cos((2*pi*Count)/(N-1)));
                    //printf("%d %lf  ",Count+((N-1)/2)+1,*(Output_Data+Count+((N-1)/2)));
                    //if(((Count+1)%5 == 0)&&(Count != -20)) printf("\n");
               }
                        break;


        default:        printf("default Hamming \n");
                        for(Count = -(N-1)/2;Count <= (N-1)/2;Count++)
                {
                    *(Output_Data+Count+((N-1)/2)) *= (0.54 + 0.46 * cos((2*pi*Count)/(N-1)));
                    //printf("%d %lf  ",Count+((N-1)/2)+1,*(Output_Data+Count+((N-1)/2)));
                    //if(((Count+1)%5 == 0)&&(Count != -20)) printf("\n");
               }

                        break;
    }

    return (int)1;
}


void Save_Input_Date (double Scand,
                      int    Depth,
                      double *Input_Data)
{
    int Count;

    for(Count = 0 ; Count < Depth-1 ; Count++)
    {
        *(Input_Data + Count) = *(Input_Data + Count + 1);
    }

    *(Input_Data + Depth-1) = Scand;
}



double Real_Time_FIR_Filter(double *b,
                            int     b_Lenth,
                            double *Input_Data)
{
    int Count;
    double Output_Data = 0;

    Input_Data += b_Lenth - 1;

    for(Count = 0; Count < b_Lenth ;Count++)
    {
            Output_Data += (*(b + Count)) *
                            (*(Input_Data - Count));
    }

    return (double)Output_Data;
}





int main(void)
{
    double w_p = pi/10;
    double w_s = pi/5;
    double w_c = (w_s + w_p)/2;
    printf("w_c =  %f \n" , w_c);

    int N = 0;
    N = (int) ((6.6*pi)/(w_s - w_p) + 0.5);
    if(0 == N%2) N++;
    printf("N =  %d \n" , N);

    double *Impulse_Response;
    Impulse_Response = (double *) malloc(sizeof(double)*N);
    memset(Impulse_Response,
           0,
           sizeof(double)*N);

    Unit_Impulse_Response(N,w_c,
                          Hamming,
                          Impulse_Response);

    double *Input_Buffer;
    double Output_Data = 0;
    Input_Buffer = (double *) malloc(sizeof(double)*N);
    memset(Input_Buffer,
           0,
           sizeof(double)*N);
    int Count = 0;

    FILE *fs;
    fs=fopen("FIR_Data.txt","w");

    while(1)
    {
        if(Input_Data[Count] == 55) break;

        Save_Input_Date (Input_Data[Count],
                     N,
                     Input_Buffer);

        Output_Data = Real_Time_FIR_Filter(Impulse_Response,
                                           N,
                                           Input_Buffer);


        fprintf(fs,"%lf,",Output_Data);
        //if(((Count+1)%5 == 0)&&(Count != 0))  fprintf(fs,"\r\n");

        Count++;
    }

    /*---------------------display--------------------------------
    for(Count = 0; Count < N;Count++)
    {
        printf("%d %lf  ",Count,*(Input_Buffer+Count));
        if(((Count+1)%5 == 0)&&(Count != 0)) printf("\n");
    }
    */

    fclose(fs);
    printf("Finish \n");
    return (int)0;
}
