Linux Scsi子系统框架介绍

scsi是一套古老的协议，至今它还在一些硬件中存在和使用，例如基于sata协议的ssd硬盘，ufs器件等。因为scsi命令已经标准化，因此scsi子系统也成为了linux kernel众多子系统中的一份子。

这篇文章以抽象硬件模型，引申出linux scsi子系统的设计框架。

一、硬件建模

以下描述：

• 硬件层面的总线或者控制器，在文档里称之为总线或者控制器；硬件层面的设备在文档里称之为设备。

• 软件层面的总线，在文档里称之为bus，对应着structbus_type类型；软件层面的设备称之为device，对应着struce device类型。

linux内部的任何大的驱动子系统（例如mmc，scsi，pcie，usb等等）都是以硬件对象为基础设计的，包括

• 硬件各级设备的睡眠和唤醒顺序，决定了软件上的设备父子关系。例如sd，emmc先sleep，sdio才能sleep。

• 硬件上的连接关系决定了软件上扫描顺序。例如pcie现有rc虚拟bridge，再扫描一级总线上的各种外设，扫到了bridge才能再递归扫描下一级总线上的外设。

• 硬件总线上传输的信息的封装方式，决定了多级设备的驱动，各自处理的范围。例如ufs驱动负责upiu等等处理，scsi子系统负责scsi命令的处理。



因此了解linux scsi子系统前，需要先了解scsi硬件拓扑模型。



硬件模型：

上面这张图是一个抽象的scsi子系统的硬件拓扑图。图上：

• soc芯片内部有host(0),host(1)...host(k)这些有scsi功能的控制器。

• 这些host分别连接着片外的scsi设备device(0)...device(k)外设。为了形象点，host(1)没有接任何scsi外设。

• 每个device内部有若干个channel，每个channel下面有若干个id，每个id下面有若干个lun。

• 这些lun就是可以接受scsi命令的实体，例如可以是硬盘，cdrom，磁带等等，也可以是一些可以接收特殊scsi命令的wlun。



下面分别详细介绍：

1. Host(0-k)

• 表示可以发送和接收scsi命令的控制器。图示中的host(0)，host(1)是一个示意图，框图以描述host(k)为主

• 一个控制器对应一个外设；也可以不接任何外设。



注意：需要说明的是，现实硬件里看不到任何纯scsi控制器；例如ufs的scsi命令是ufs控制器通过upiu传送和接收的，upiu是在mipi总线上传送的物理信息，而scsi则是cmd upiu中的字段。再例如usb U盘，也是类似情况。

因此这里的host(0),host(1)...host(k)是一个控制器抽象描述，真实的控制器可以是ufs、usb上接着的硬盘控制器(这个应该画在soc外面)或者pcie上挂着的硬盘控制器(这个也应该画在soc外面)。

2. device(0-k)

图示中，例子device(0)是连接到host(0)控制器上的外设；device(k)是连接到host(k)控制器上的外设。外设可以是硬盘，光驱，ufs等。

注意：

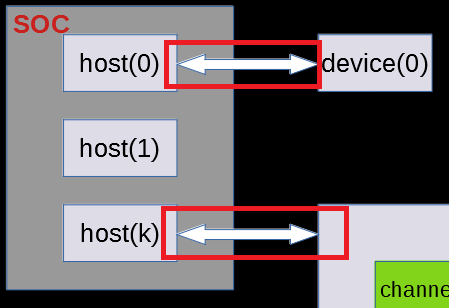

Host和device之间的连接方式用了一个双箭头表示，它是一个抽象描述，代表scsi命令通道。

Scsi只是一个协议，因此各种五花八门的控制器都可以使用scsi进行交互。因此这个“通道”是借助各种控制器的驱动来完成的。有点像协议分层，scsi类似于协议层，而物理层，链路层则交给了各种控制器去完成。

在软件上，linux scsi子系统发送和接收的任何scsi命令都是由底层物理设备对应的驱动程序完成的，例如可以通过usb某个子设备驱动或者通过ufs驱动去实现scsi命令传输

3. channel+id

• 关于channel和id，我目前没有在scsi协议里面找到任何关于它们的描述。

• 这里个人理解的channel和id更多的是要给底层各种驱动程序一个灵活性。软件上channel和id给device内部构造了一个树形图，而众多的lun是这个树上的叶子节点。关于channel和id的处理，scsi是交给底层驱动去处理的，scsi仅仅只是用这些来给lun的struce device做命名，并在发送scsi命令时把lun所属的channel和id信息交给了驱动。更详细的信息在后面的数据结构图里面会描述。

• channel和id对scsi而言没有实质意义，因此linuxscsi子系统创造了一个target的概念，如下图：

• 上面的图用不同的颜色画出了三个target，target的名字是host编号，channel编号和id编号组合命名，因此上面三个target的名字分别是(k:0:0)(k:0:1) (k:0:...)。以此类推，这张图后面还可以框出更多的target。

  注意channel编号和id编号是底层驱动自行管理的，而host编号(也就是前k)则是linux scsi子系统自行管理（参看static DEFINE_IDA(host_index_ida)(drivers/scsi/host.c)）

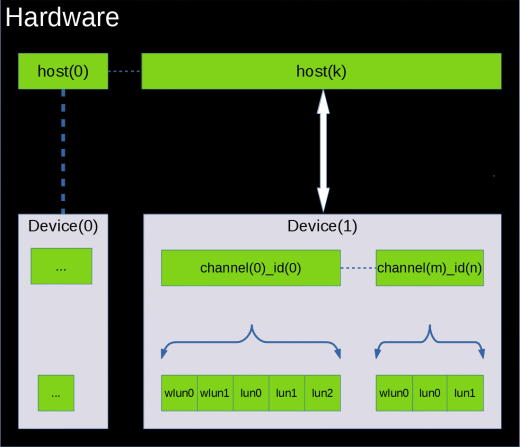

• 引入target概念后，每个device内部可以看成被分为被多个target，每个target下面接着多个lun。硬件拓扑图可以画成下面的样子：

其中channel(0)_id(0)到channel(m)_id(n)就是target(k:0:0)到target(k:m:n)。

4. lun

• 每个target下面挂接着多个lun。

• lun是能够接收scsi命令的主体。例如可以是一个物理硬盘，一个光驱；对ufs而言是ufs固件虚拟出来的rpmb，boot0，boot1；也有一些lun不是物理实体但是能接收scsi命令，也被看作为lun，例如report luns可以响应scsi report luns command返回设备lun总数等信息。因此软件上每个lun在linux的通用块设备层都有独享的一个request queue。注意下，有时候一个硬盘通过GPT或者MBR分为多个逻辑分区；它们是一个lun里面，共用一个request queue。关于逻辑分区，不在linux scsi子系统中处理，这里不深究。

• 注意每个lun都从host对应的物理总线通路发送和接收数据。这个也涉及到通用块设备层的配置，后面会讲。

二、Linux scsi子系统软件模型

接下来会基于linux设备驱动模型描述scsi子系统的框图。看到这里的小伙伴接下来需要有linux设备驱动模型的基础知识背景了。

由于linux scsi子系统代码庞大，直接说代码，会把人绕进去，这里会通过linux设备驱动模型中的bus，class，device框图来描述linux scsi子系统框架，后面会结合框架，指出子系统中的关键代码和位置。

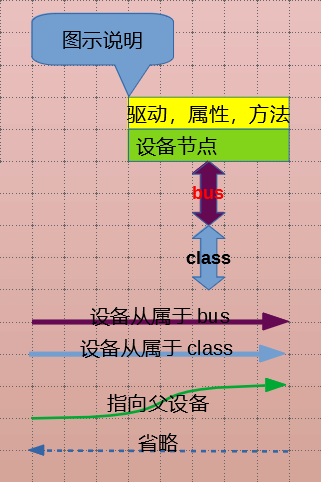

1.图示说明

后面的图中会使用到上面的各种颜色和图形，这里描述了这些信息的含义。这些信息都是linux软件层面的含义。

2.主要bus和class

图示中有三个主要的bus和class，分别是左边的”scsi”，右边的”scsi_host”，和下边的”scsi_device”

它们三个构成了scsi的主体范围。也就是下面三个很粗的双向箭头包裹的区域。

简单介绍：

”scsi” bus：所有host，target，lun都有对应的structdevice放在这上面；通用的scsi的磁盘驱动”sd”，光盘驱动”sr”，磁带驱动”osst”等驱动也在这个bus上面，这些驱动通过struct device被激活。

“scsi_host” class: host有对应的device寄存在这上面，通过host的structdevice的attr(group,type)获取到控制器的属性。例如可以通过这上面的scan触发系统做对整个host做scan动作。

“scsi_device” class:所有lun的对应的structdevice寄存在这上面。操作它们的驱动是sg.c。



下面详细说明

3. Host,target,lun设备建模

(1) host(0-k)

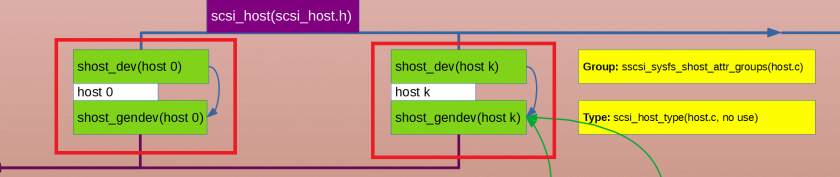

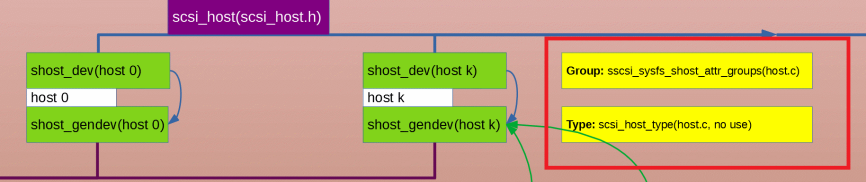

• Scsi子系统内部针对每个host控制器在linux子系统内部创建两个structdevice结构体：sdhost_dev和shost_gendev。

• sdhost_dev寄存”scsi_host” class上面，并通过attr显示一些host相关的属性。

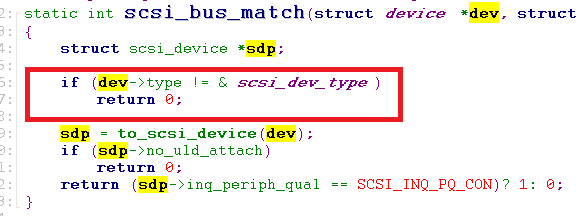

• shost_gendev则挂在“scsi”bus上面。“scsi” bus的match函数(scsi_bus_match)不允许shost_gendev有driver对应。所以目前只有一些attribute可以在用户空间使用。

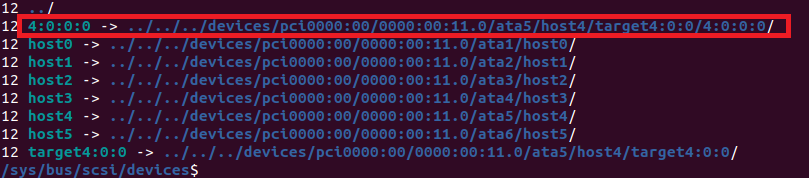

• 实例：

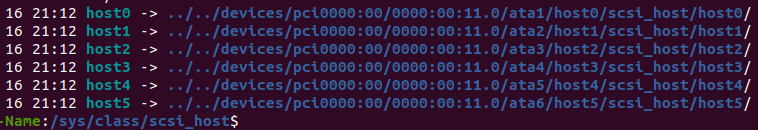

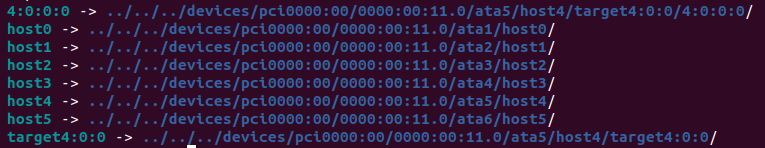

可以看到我本地电脑有

• 6个shost_gendev和6个shost_dev设备，对应着硬件上的6个host控制器。

• 这6个控制器是sata控制器，并且都是一个同一个pcie外设扩展出来的，共享一个pcie设备带宽。

• sata驱动创建了ata1-ata6无总线挂靠的虚拟设备,Sata驱动不是这里讨论的内容。但是sata在扫描完port之后，对每个port通过下面的函数创建了硬件host对应的struct device：

  Pci_dev添加到pci_bus

       ---->触发ahci驱动的probe(ahci_init_on)

       ---->ahci扫描port个数（这里有6个）之后为每个port在scsi内部申请对应的host的structdevice

ahci_init_one-->ahci_host_activate-->ata_host_register-->ata_scsi_add_hosts

-->scsi_host_alloc和scsi_add_host_with_dma

这里用到了两个scsi子系统重要的对外接入函数。

(2) target

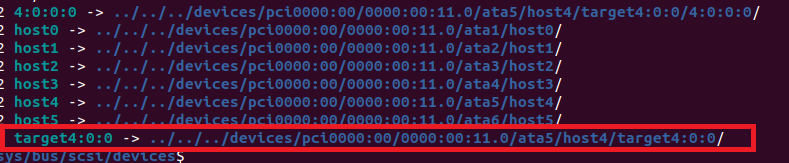

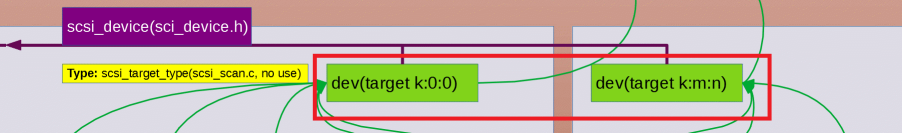

• 在scsi内部针对每个target创建了一个名字为“targetk:m:n”的device结构体，其中k是host编号，m是channel编号，n是id编号。

• 这个targe device也被挂在到”scsi”bus总线上。“scsi” bus的match函数(scsi_bus_match)不允许target不有driver，所以目前只有一些attribute可以在用户空间使用。

(3) lun

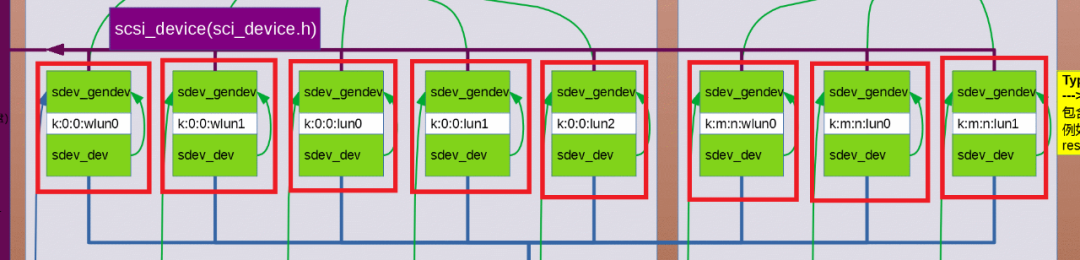

• Scsi子系统针对每个lun创建了两个device对象，分别是sdev_gendev和sdev_dev。

• 它们的名字都是k:m:n:lunN，其中k是host编号，m是channel编号，n是id编号，lunN是lun编号。例如

• sdev_gendev挂在”scsi” bus上，它会触发bus驱动，驱动会通过sdev_gendev->type字段，来判断该device是否和自己匹配。

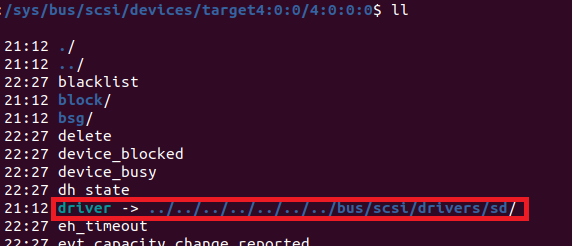

  例如ufs，ssd的device会触发名为“sd”的驱动。sd驱动会给匹配上的lun，在用户空间创建对应的block设备节点，类似于sda，sdb这些（sda1,sda2是sda上GPT或者MBR搞出来的逻辑分区，不属于scsi内容）。例如

• sdev_dev是挂在名为”scsi_device”的class上，用作它用。其中比较重要的sg.c驱动，它在这个class上注册了interface(callback)，当有device挂在这个class上时，interface会被调用，从而间接的创建对应的char设备。sg比较特殊，它会不加区分的给所有进来的lun创建一个对应的字符设备到用户空间，类似于sg0，sg1。

(4) 公版驱动

在”scsi”bus上挂着很多驱动：

• 这些驱动都通过scsi_register_driver注册到”scsi” bus上，如果我们写一个自定义设备驱动，也可以这样放置到scsi子系统里。

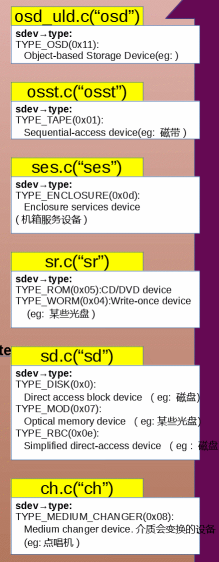

• 这些公版驱动有针对硬盘的，磁带的，光驱的，扫描仪，ROM等等各种设备的驱动。

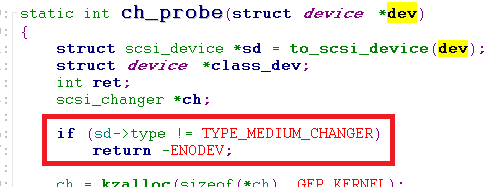

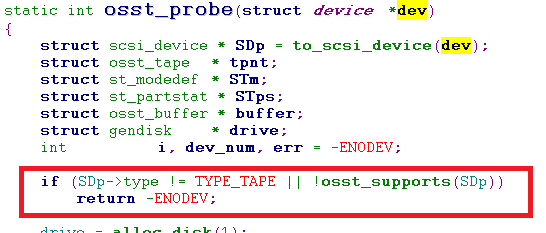

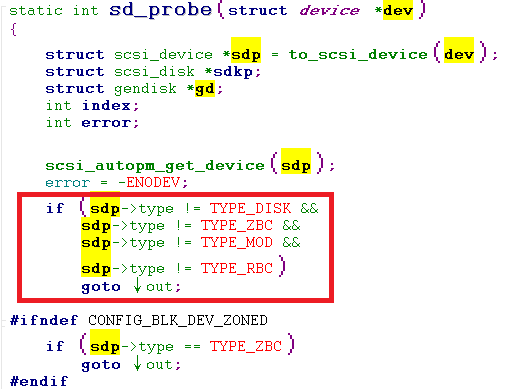

• 基本上这些驱动都会在自己的probe里面去查看sdev_gendev->type字段，判断该device是否和自己匹配。例如：

只有符合指定类型的设备，才会触发对应的驱动程序。

三、主体代码描述

linux驱动子系统，一般包含下面几个内容：

• 子系统初始化：驱动bus的建立，子设备驱动的挂载。

• 外设扫描：对于scsi而言就是把device侧的所有lun扫描出来。

• 通路建立：建立子设备驱动和device之间的连接，对于scsi而言就是公版外设驱动和lundevice之间的通路。Scsi子系统是借助block通用块设备层完成这部分工作。

• 休眠唤醒：对于scsi而言，休眠过程是lun->target->host，唤醒过程是反过来。这个决定了host是爷爷辈设备，targe是父设备，lun是子设备，所有的公版驱动都是子设备驱动。

1.子系统初始化

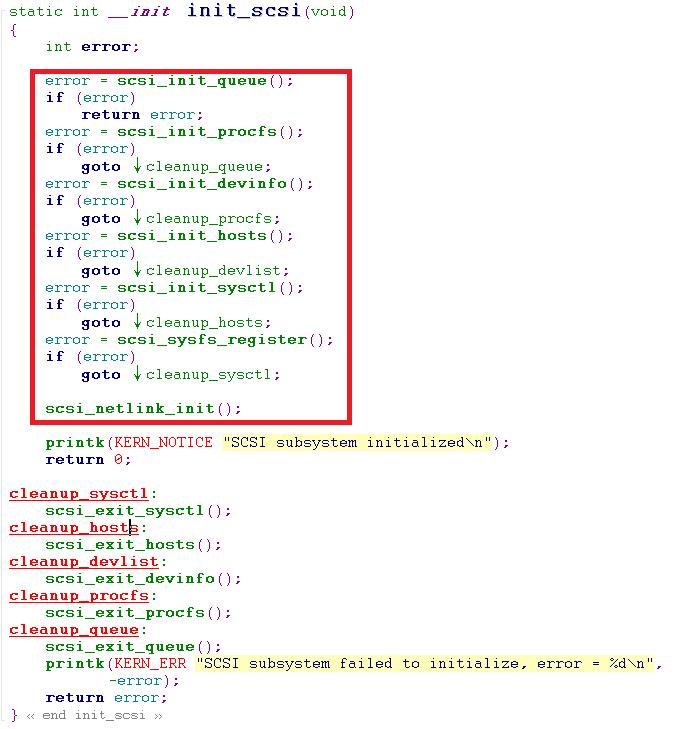

代码位置：kernel/drivers/scsi/scsi.c

(1) Scsi_init_queue:

这个函数主要是创建scsi cmd和sense cache用到的slab内存，这样后续scsi cmd和sense都可以在slab中申请内存，加快内存申请速度。

(2)Scsi_init_procfs:

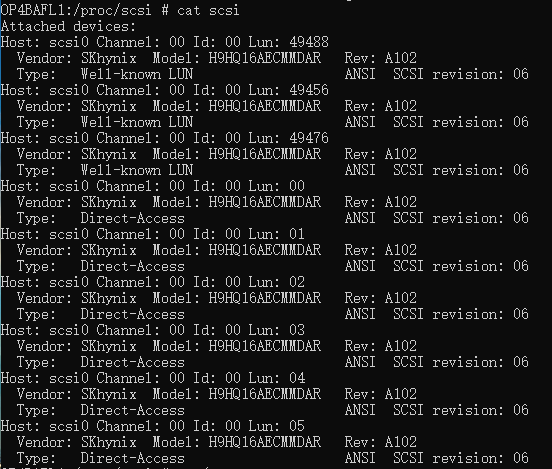

这个是创建一个/proc/scsi/scsi的文件节点

这个节点会显示当前系统注册了哪些scsi设备，包括这些设备的channel编号,id编号 lun编号等信息。

这些信息都是实时变化的；如果有写入动作，也会触发子系统的scan动作。



(3) Scsi_init_devinfo

这个函数创建了/proc/scsi/device_info节点。

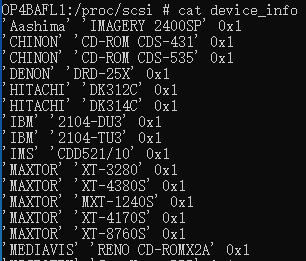

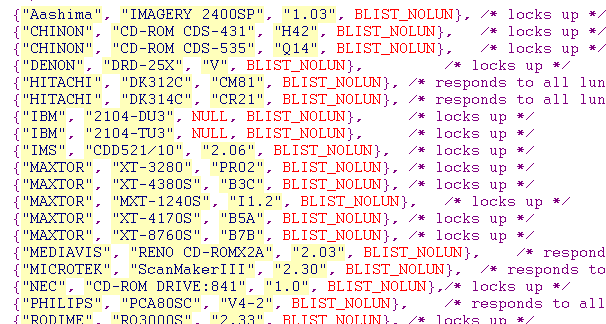

这个节点有点像kernel 里面常用的quirk等fix机制，内容如下

结构体的前面三类分别是vendor,model和revision，其实就是scsi inquiry命令返回的数据，最后一个是个整形flag值，这个flag值影响着设备的初始话过程和操作过程。例如BLIST_NOLUN会让scsi扫描外设时，只扫描lun0。

(4) Scsi_init_sysctl

这个函数创建了一个/proc/sys/dev/scsi/logging_level节点，这个节点控制着scsi子系统debug打印的log等级，值越小，打印越少。

(5) Scsi_init_hosts和scsi_sysfs_register

这两个函数创建了scsi子系统最关键的bus和class（“scsi”, “scsi_host”和“scsi_device”）：

2.子设备驱动加载

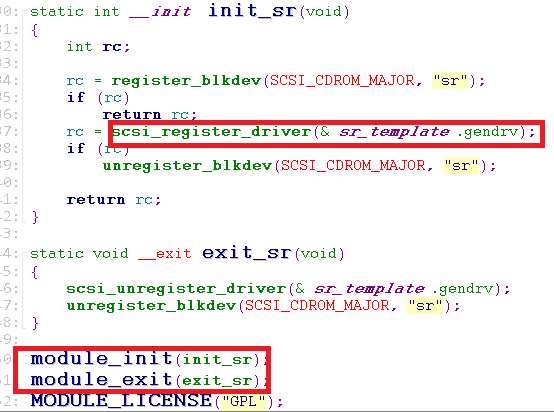

这类驱动加载一般比较简单，而且单独以module形式，耦合性很小。它们一般在module初始化时注册到”scsi” bus总线上，然后一直等待有对应的子设备sdev_devgen挂到”scsi” bus上来。例如：

3.外设扫描

Scsi扫描过程定义： 是识别每个host，每个targe和每个lun，给其创建对应的device结构，并将device挂载到相应的bus或class上。



设备扫描的方式很多：

• 以host为单位进行scan。它会把host对应的device下面所有的target和lun全扫描出来。

• 以target为单位触发scsi进行scan。它会把target下面所有的lun全扫出来

• 以lun为单位触发scsi进行scan。它会扫描特定lun。

• 通过/proc/scsi/scsi触发特定的target或lun的scan。

• 通过host对应user空间设备的属性”scan”节点触发特定的target或lun的scan。

(1) Host扫描

由于host控制器各个芯片平台不一样，它的扫描过程是host device的父设备所在驱动完成的，它的父设备驱动可以是platform总线，也可以是pcie设备对应的pci_driver，也可以是ufs子系统(ufshcd.c)等等。

例如我电脑上，host设备是名为”ahci”的pci_driver扫描创建的控制器，一共有6个控制器，其中只有host4这个控制器上接了一块硬盘。

无论哪种当上一级驱动找到host后，会通过下面的

scsi_host_alloc：创建shost_gendev和shost_dev。

scsi_add_host: 把shost_gendev和shost_dev挂靠到各自的bus或class上。

(2) Target和lun扫描

从前面的硬件建模上来看，它的扫描过程是

• 先从0开始for循环扫描channel

• 在每个channel循环下面再for循环扫描每个id

• 在每个id下面再for循环扫描所有的lun

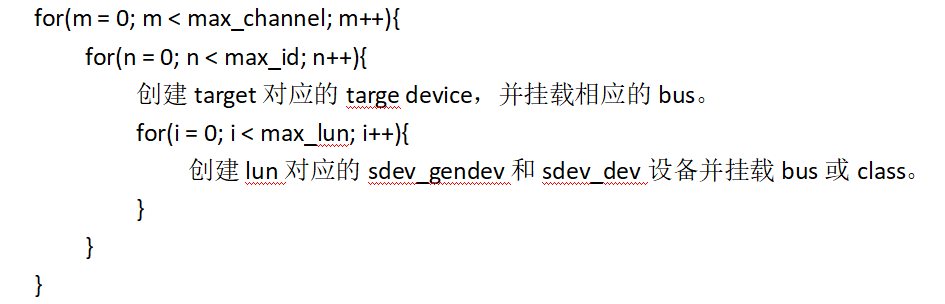

  伪码如下：

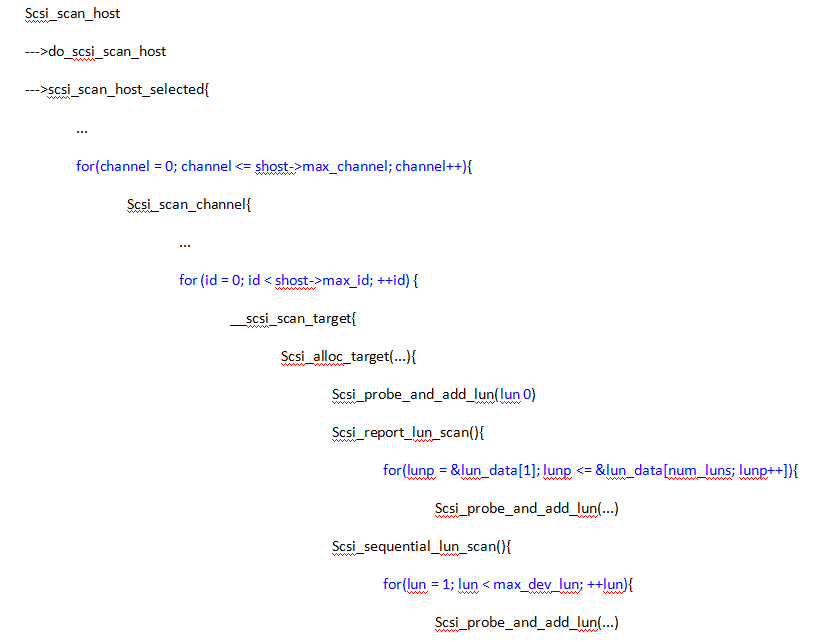

以scsi_scan_host为例，这个函数是以host为单位进行全扫描

(3) 各种scan入口

• 以host为单位进行scan:

  scsi_scan_host

• 以target为单位触发scsi进行scan:

  scsi_scan_target

• 以lun为单位触发scsi进行scan:

  scsi_add_device或者__scsi_add_device

• 通过/proc/scsi/scsi:

  scsi_scan_host_selected

• 通过host对应user空间设备的属性“scan”节点:

  scsi_scan_host_selected



4.通路建立:借助block层

Scsi注册block层有两个方式，一种是single q，另一种是multi q方式，这里介绍multi q的方式。

注册multi q，需要做两件事情

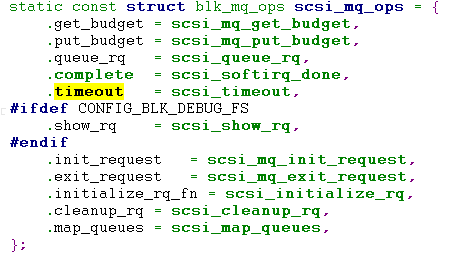

• 通过blk_mq_alloc_tag_set注册一个blk_mq_tag_set。注册时我们要提供一堆钩子函数给通用块设备层，处理block发下来的request请求。

• 通过blk_mq_init_queue并以blk_mq_tag_set为参数为每个能独立处理block请求的实体申请一个request_queue。这样所有的request_queue都和tag_set关联起来了。

通过上述操作后，所有发送到request_queue中的request都会汇集到tag_set中做处理。

前面讲了host(k)和device(k)中间的双箭头是scsi命令的传输通道，lun是接收和处理scsi命令的实体。因此和block层关联的

• 第一步是在创建shost_devgen或者shost_dev的地方做的。

• 第二步是在创建sdev_dev或者sdev_devgen的地方做的。

代码截图：

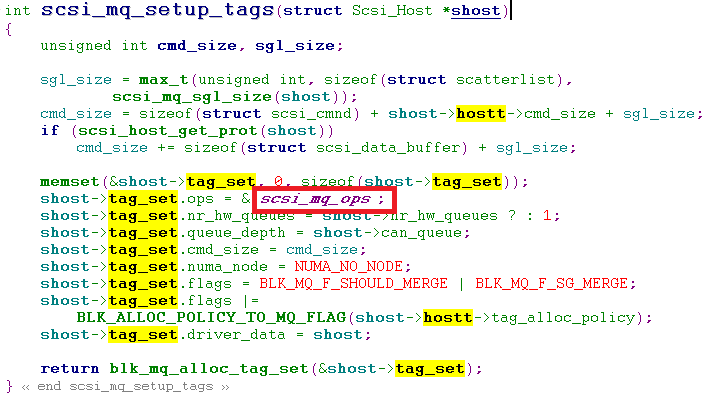

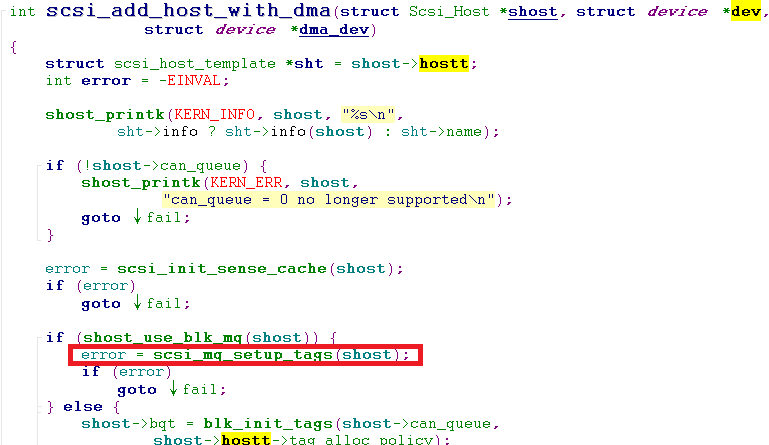

第1步

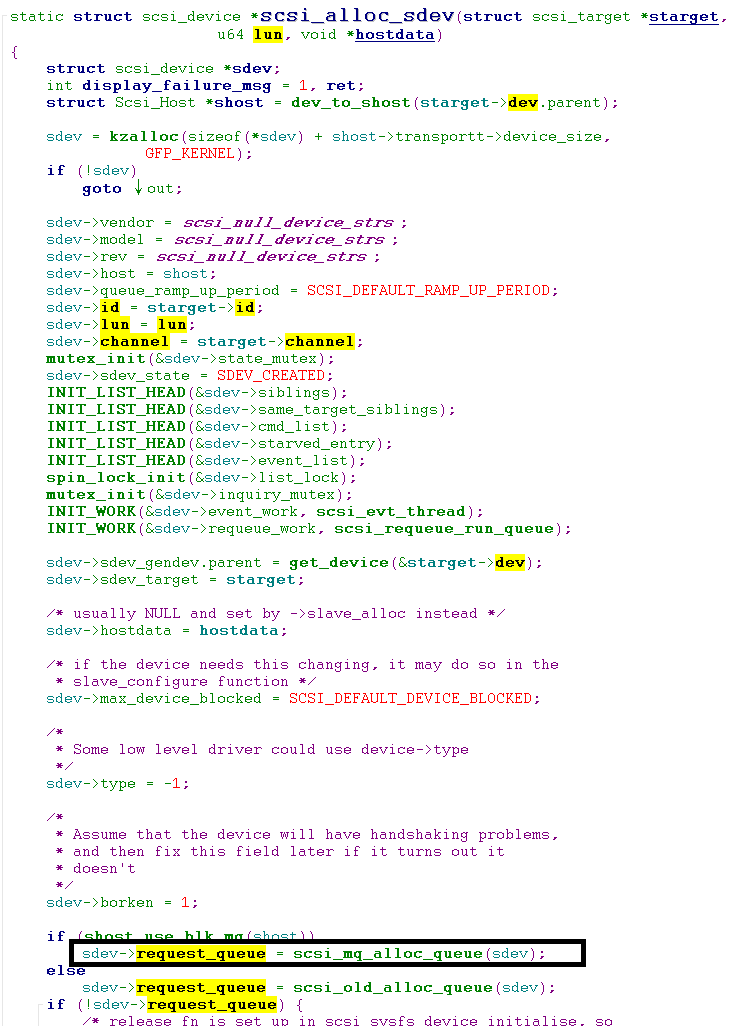

第2步

至此外界任何发送给lun的请求都会进入到lun相关的request_queue，例如通过ioctl对sda或者sg设备的命令request都会进入到其对应lun的request_queue。最终都会走到tag_set的queue_rq钩子函数，也就是走到了scsi_queue_rq->scsi_dispatch_cmd->host->hostt->queuecommand函数，其中queuecommand是底层驱动注册上来的钩子函数，scsi子系统把request请求发送到这一步之后，剩下的工作就交给底层类似于ufs，sata驱动去处理了。例如，ufs会根据请求的类型把上层传下来的信息封装成upiu发给硬件控制器，从而完成一次传输。

5.休眠唤醒

休眠唤醒是驱动的一部分，包括PM(suspendresume)，runtime PM，也有shutdown，remove等。以休眠为例：在”scsi” bus上那些公版driver实现了子设备的休眠唤醒操作。这个级别的驱动操作的都是lun设备，因此这个级别的驱动是基于scsi命令对设备进行操作。那些更底层的操作例如断开link，给外设断电等是更底层的父设备们去完成的。例如

• 硬盘驱动sd.c在休眠的时候，给lun发送了scsiSYNCHRONIZE_CACHE命令，要求lun把缓存数据回写到硬盘防止断电丢失，并发送了start_stop命令要求lun进入低功耗状态。

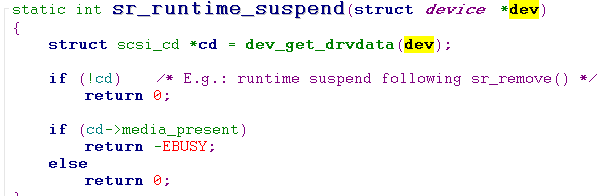

• 光盘驱动sr.c在连休眠唤醒没有实现，只有一个runtime pm操作啥也没做，可能它的功耗是由光驱自动控制的，不需要软件参与。

Linux设备驱动模型会保证子设备suspend之后，才会是父设备的suspend，向底层一级一级父辈驱动的suspend调用。

Scsi里面的父设备target是有channel和id虚拟出来的，没有任何休眠唤醒动作。



爷爷辈设备host从属于上一级驱动，前面说的sata是其中一种。sata也有更上一级的pcie相关的父设备。在手机里host的上一级也可能是ufs驱动。拿ufs为例，在子设备驱动休眠后，爷爷辈驱动的功耗相关的函数会被linux设备驱动模型触发，也就是ufs的suspend函数会让device和host的link状态进入hibernate8低功耗状态。



至于resume，runtime PM各位自己可以去阅读研究。

6.底层驱动注册

前面说了，没有纯粹的scsi控制器，现实的控制器是sata，ufs这些把scsi封装在自定义的通讯结构中的控制器。因此linux scsi提供一套用于scsi和各种实际控制器驱动交互的钩子函数模板scsi_host_template。

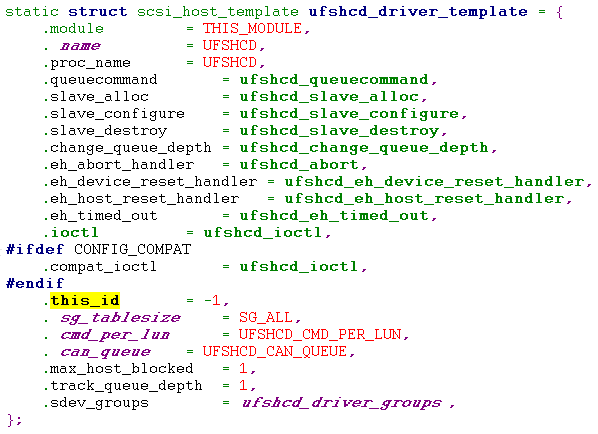

例如ufs驱动中注册了这套模板

这些钩子函数由scsi主动调用，scsi并不关注这些钩子的实现，例如ufshcd_queuecommand，用于接收scsi发下来的请求，并把scsi命令封装到upiu中并发送给硬件host控制。scsi不关心ufs驱动如何封装scsi命令，如何触发硬件发送命令。

7.关于channel和id的使用

前面说了channel和id没有在scsi协议文档里面找到对应描述，scsi里面也没有对target(channel+id)特别的操作，而是直接给host驱动去处理。这样驱动可以自由定义channel和id。Host驱动在申请scsi_host时会定义该驱动支持多少个channel和每个channel支持多少个id，例如：

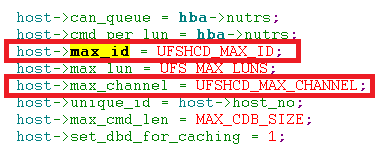

• ufs驱动支持一1个channel和1个id

因此对ufs驱动而言，ufs只需要关注lun，忽略channel和id的存在，通篇ufshcd.c中看不到channel和id的处理。

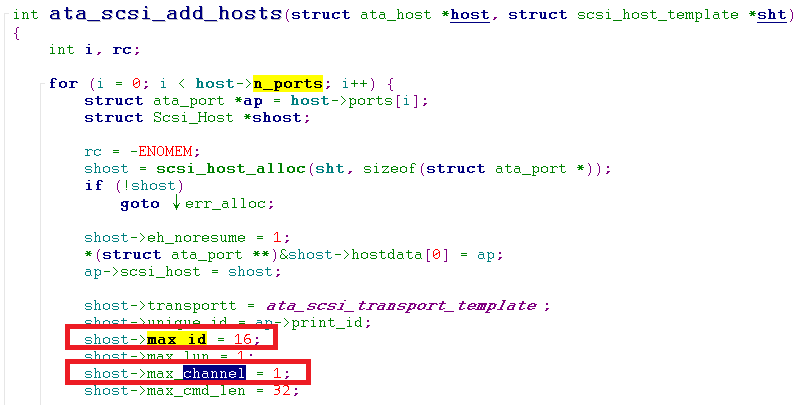

• sata驱动里面，支持2个channel，16个id，每个id下面就1个lun

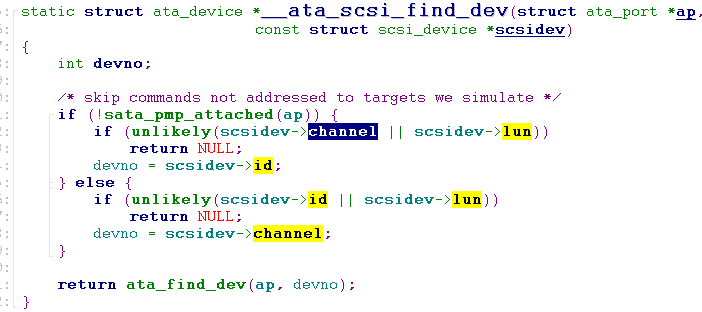

在这个驱动里面有channel和id的相关操作

在driver/scsi目录下搜索max_channel和channel，可以看到各种各样的用法，这些在scsi这层没有规定，完全取决于host驱动根据自身的情况来选择合适的用法。

8.标准外设驱动

scsi定义了很多组命令，除了一些common的scsi命令外，也对具体类型的外设定义了一些命令标准。

针对不同的外设，scsi子系统里面也集成了一些公版驱动，如下

(1) Sd.c

由于sd.c比较常用，这里把sd.c单独拿出来描述下，其余的外设驱动都大同小异，不再复述。Sd.c它操作的是硬盘，ssd等以sect为单位进行读取写入的存储设备。

• 该驱动的名字是“sd”，

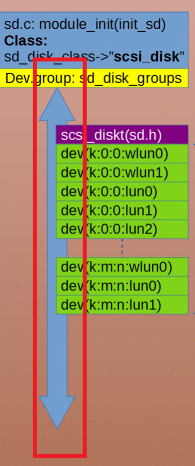

• ”sd”内部创建了一个”scsi_disk”的class

• “sd”会针对每个匹配上的sdev_gendev，做alloc_disk和device_add_disk操作。也就是说在user空间创建对应的块设备节点，例如sda，sdb这些节点。

• “sd”也会在”scsi_disk”class上创建和sdev_gendev同名的device，会有对应group attr和其对应做一些操作。

• 关于sd设备驱动特别说明

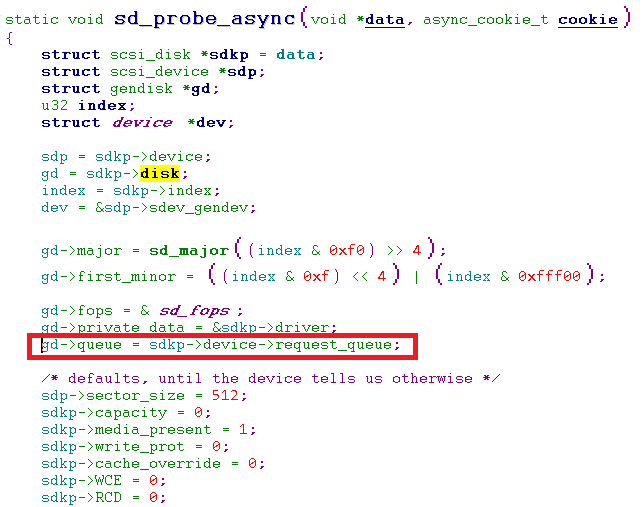

  Sd设备驱动本身是块设备驱动，它需要使用block相关的request_queue来发送块设备相关请求给lun，前面讲到lun和host之间的沟通是通过block层来完成的，每个lun有自己独有的request_queue，因此sd驱动直接把这个request_queue拿来用之，把这个request_queue和本地申请的alloc_disk进行绑定。sda，sdb这些块设备就可以直接通过request_queue给lun发送请求。

(2) Sg.c

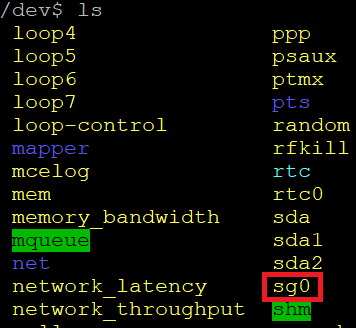

Sg.c比较特殊，不是对某个类型的设备驱动。它不管三七二一，对所有挂到“scsi_device”class上的device，都创建一个char类型的设备节点到user空间。由于所有被扫描出来的lun会有一个sdev_dev在”scsi_device”上，因此sg实际上是给每个lun创建了char设备节点。

它也会创建一个同名的sg device挂在自定义的”scsi_generic” class上（没有什么特别作用）。

sg作用：

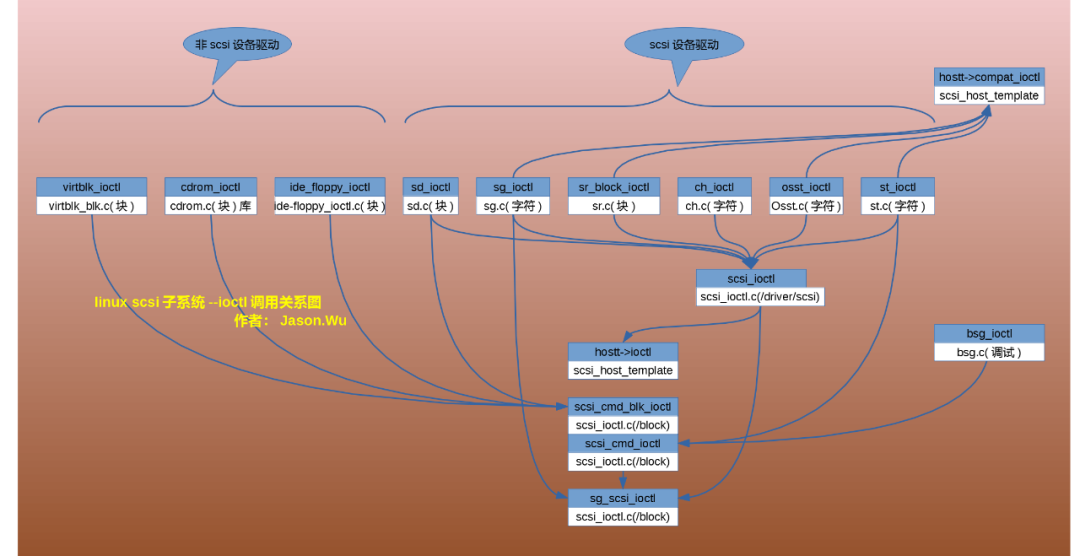

• Sg存在的唯一目的，是使用ioctl命令，例如rpmb的操作，FFU固件升级等操作，都是通过ioctl方式完成。

• 由于无论sg还是sd，还是别的什么scsi外设驱动创建出来用户态设备节点，最终都是通过lun对应的request_queue来完成发送scsi命令，所以sg能做的事情，其它节点也能做，因此有的平台没有打开sg编译开关。

四、数据链表结构

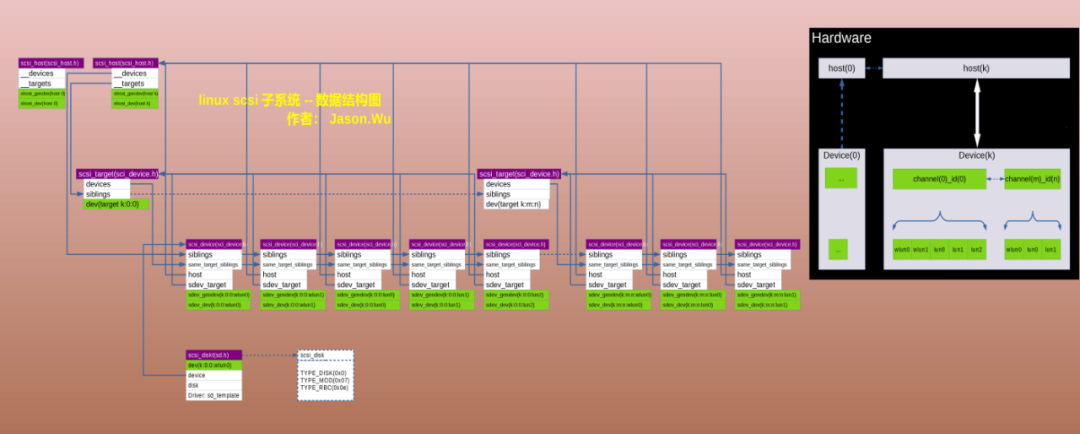

硬件拓扑结构是一个树形。在linuxscsi子系统里面，host，target，lun对应的scsi_host, scsi_target, scsi_device也是一个树形链表结构，如下图：

Linux scsi子系统中的所有list链表操作都是按照这张图中的数据结构处理的。



scsi.c代码很多是围绕这个结构体进行操作的，例如：

shost_for_each_device

starget_for_each_device

scsi_device_lookup_by_target

scsi_device_lookup

__scsi_iterate_devices

具体实现，大家可以自己研究，对照这张图，代码看起来不会很难。



五、总结：

• Linux中复杂的驱动子系统的设计基本类似与scsi子系统，先有一个物理设备拓补模型，再设计对应的软件驱动模型。

• 有时为了软件操作有条理，或者为了软件方便扩展，也或者为了代码解耦，可以把物理设备拓补模型进行虚拟扩展。例如：1上述虚拟出的target设备. 2 pcie也会把抽象的bus信号线虚拟出一个pci_bus class设备等等。目的就是软件上采用分级驱动形式，把复杂的操作简化。

• 设备模型建好后，再实现设备扫描和PM相关的功能，各层驱动负责各层操作，尽量不越界操作，减少代码耦合。例如sd.c不关心device是怎么放到scsi总线上来的（这个device可能是某个pcie插槽接的板卡，板卡再外接的一个外设；也可能是soc ufs控制器上的外设）sd.c驱动只管基于scsi command做好自己分内的操作就可以兼容这些设备。

• 外部硬件的连接方式像搭积木，分级驱动也可以以最小代价像积木一样应对硬件的变化。
