UFS特性介绍
UFS发展史

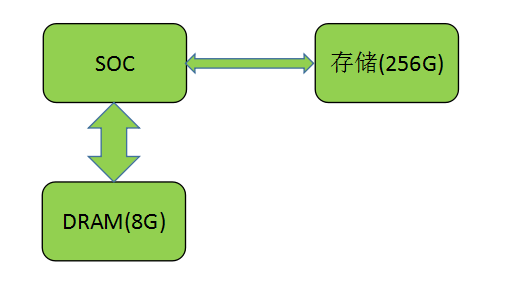

在手机飞速发展的近 10 年，巨大的市场需求催生出移动存储的快速发展，人们需要越来越来越多的空间和越来越快的存储速度。下图是一个俗称存储 8+256G 的手机模块连接示意图。
图 1 手机存储连接
JEDEC在2011推出了UFS1.0协议标准，从2015开始手机厂家开始陆续商用UFS2.0的存储器件，Samsung，Toshiba，Hynix等传统存储器件率先推出自己的UFS存储器件。现在，UFS器件已经被各大手机厂商广泛采用，那么UFS具备哪些优势，有哪些特性，具体工作流程是什么，本文将逐一描述。
和传统eMMC相比，UFS采用了MPHY协议，这个是UFS底层物理信号传输协议，MPHY是一个MIPI Alliance推出的PHY协议的一种。这个MPHY的传输特点就是两个字，“快”和“稳”，MPHY通过串行+差分的形式保证了这一点，串行保证了“快”，串行信号能做到高频传输，因为没有并行信号的相互干扰，而“稳”则由差分保证，差分传输可以相互抵消共模信号干扰。
MPHY
如下图所示，信号具有单向，差分的特点，TXDP和TXDN分别表示发送端TX的差分管脚的positive和negative。目前UFS采用的是2lane（但是如果因为焊点等物理断开，只剩下一个lane，lane0，UFS也可以正常工作），类似于双向4车道，但是不能变道，也不能逆行，lane之间是相互独立工作的。下图属于1.5lane。需要注意的是这里一个通道就标注为1个lane，而UFS里面通常叫法是1个lane包含两个方向的数据方向，即TX->RX, RX->TX。

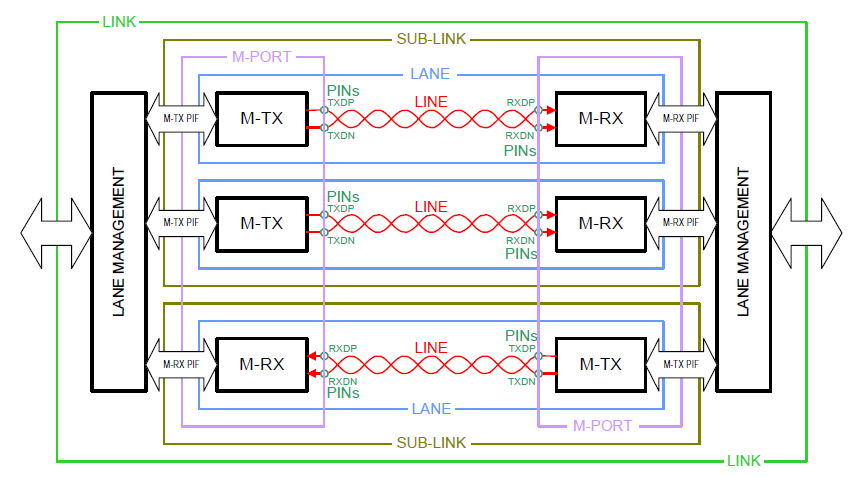

图 2 MPHY的底层链路传输示意图

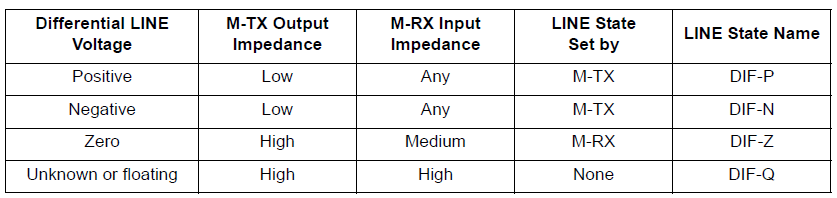

通过驱动控制TX两个差分点TXDP/TXDN的电压，以及对端RX接收机RXDP/RXDN的阻抗，形成如下的4种差分线状态：
图 3 差分线组成的四种状态
同过控制上图4种line state的保持时间，可以实现TX和RX的状态机切换，以实现功耗和性能的平衡。从下面的状态机可以看到，可以将MPHY的功耗分为4个层次：POWERED，HIBERN8，STALL/SLEEP，BURST。手机在进行大量数据传输时，将处于HS-BURST状态，如果LINE被驱动成DIF-N，并且持续20UI(HS)的时间，那么就会进入STALL模式。这里的UI是Unit Interval，即在传输模式下的20个单位间隔。
图 4 UFS采用的TypeII M-TX状态机切换
在HS-BURST模式下，又分为1~4挡，和汽车的挡位一样，每个挡位对应不同的速度，MPHY对应的不同挡位的传输速率如下图所示。从UFS3.0增加了HS-G4，之前最高速挡只有到HS-G3。这里的传输是指1个lane的传输速率，实际上UFS有2个lane，带宽是应该是double一下的，目前各厂家基本采用rateB，那么理论上带宽11660.8Mbps * 2 = 2915.2MB/s，这里有个细节需要注意一下，为了避免连续的高电平或低电平出现，MPHY上面传输的数字都是经过特殊处理的，目前UFS采用的是8b/10b编码的方式，所以这里的有效理论带宽需要打8折，即2915.2MB/s * 0.8 = 2332.16MB/s。
图 5 MPHY HS-BURST各Gear速率
2332.16MB/s 这个带宽已经很高了，不过现在UFS3.0的器件已经测出2279.8MB/s的性能，已经很接近这个理论带宽了，当然器件的性能也会推动协议的演进，比如后面可能会推出HS-G5，8b/10b的编码方式变为效率更高的128b/130b。

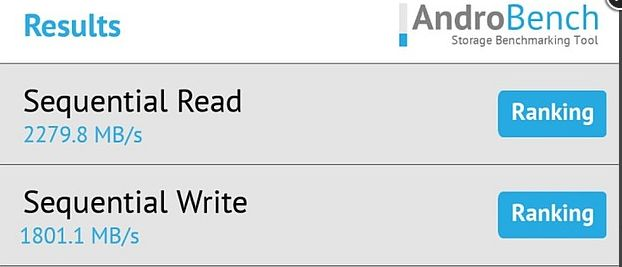

图 6 某UFS3.0器件的androbench跑分数据
MPHY是个很复杂的模拟IP，目前市场基本被synopsys公司占领，各UFS器件厂家都从它那里购买这个IP，里面涉及到串行并行转换，编解码，信号放大，CDR时钟恢复，采样，以及上面的HS-G4还是HS-G1的挡位选择，那么MPHY是怎样被控制的呢？如下3个寄存器就是MPHY私有的寄存器，分别用来控制模式，rate，挡位。

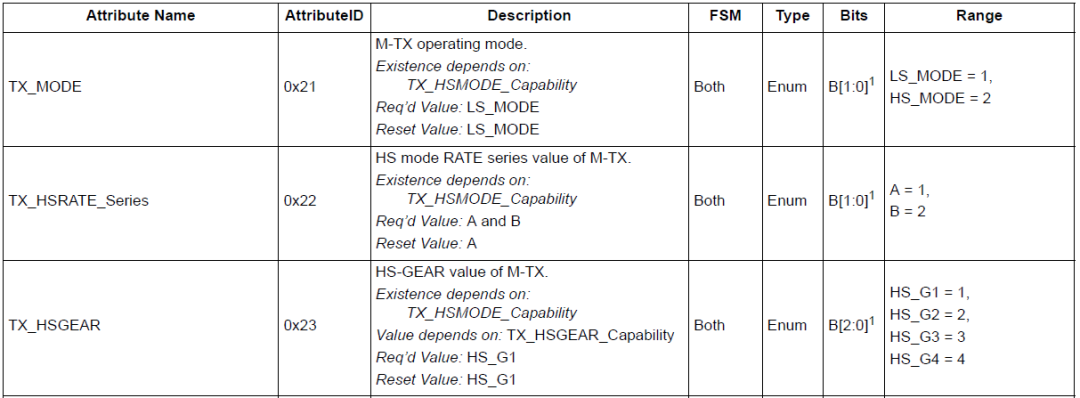

图 7 UFS速度控制相关MPHY的寄存器
Unipro
和所有的OSI（Open Systems Interconnection） model一样，UFS采用了和OSI能够对应上的模型，即Unipro（Unified Protocol），Unipro和MPHY一样，也来源于MIPI alliance，目前UFS上面采用的是Unipro Version 1.8。
图 8 Unipro定义的层次关系
Unipro定义了各层package的格式，从下往上看，Medium层传输的是差分信号，PHY Adaptor（L1.5）传输的是PACP frame，LA应用层传输的就是UPIU（UFS protocol information units），我们通用的读写请求就会被打包进UPIU里面，然后自上而下层层传递，最后通过差分信号传递给UFS器件，而器件里面拥有和HOST完全对等的层次关系和协议格式，从而实现数据通信。
DME（Device Management Entity）对Unipro的所有层次进行控制和管理，提供各层次所有的寄存器的访问接口。这个接口通过UIC实现，Unipro各个层次的寄存器都是通过UIC来访问的。那么统一的UIC接口是如何实现各层次寄存器路由的呢，就是通过下面的LayerID实现的，通过寄存器address的bits【14:12】做掩码。

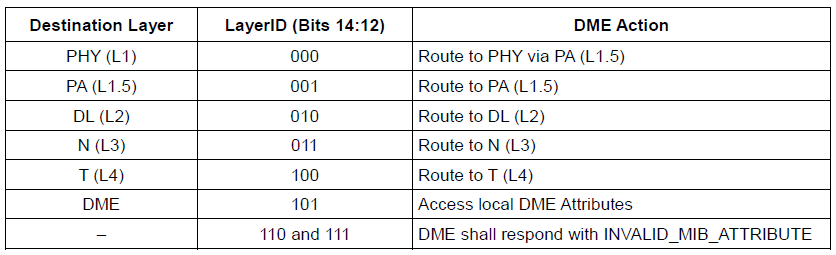

图 9 Unipro各层寄存器地址路由
所以可以直接从寄存器地址来判断这个寄存器是Unipro的哪一个层次的寄存器，比如，MPHY层的寄存器地址都是0xXX，而PA层的地址是0x15xx，DME层本身的地址是0xDxxx。
当然，MPHY的寄存器地址有点特殊，是因为MPHY里面有多个lane的时候，需要通过其他的mask来进行区分，目前是通过在最低位的0x0,0x1,0x4,0x5来进行区分的，分别表示TX的lane0，lane1，RX的lane0，lane1。
UFSHCI
Unipro层是封装在UFS这个IP里面的，其中的寄存器也是CPU不能直接访问的。UFS整个模块对外的唯一接口就是UFSHCI（UFS Host Controller Interface）。CPU通过两条总线来实现对UFS的控制和数据交互，分别是APB和AXI总线。在下图中，左边的方框就是UFSHCI，通过APB总线访问，其地址空间通过ioremap在内核申请虚拟地址空间即可被CPU直接访问，右边方框则是数据部分，由dma_alloc接口进行申请，通过AXI进行访问。
图 10 UFSHCI经典数据结构
这个数据结构图覆盖了如下信息：
a.左框UFSHCI寄存器分布，分为6块，host Controller Capability ~ Vendor Specific
b.UTP Transfer Request这一块的寄存器提供了指向UTRD （UTP Transfer Request Descriptor）List的指针地址
c.UTRD有0~31个，即32个，意味着UFS拥有32个slot，SOC层可以同时接受32个请求
d.32个UTRD是物理连续的，这点很重要，因为连续，可以直接根据slot序号直接获取到UTRD
e.UTRD里面包含了UPIU的地址，UPIU的size是固定的，否则AXI怎么能准确的把response信息填充到对应请求的Response UPIU里面呢
f.同样Response UPIU数据格式固定
g.如果UTRD里面有数据读写需求，那么需要填充PRDT（Physical Region Description Table）
h.PRDT指向的Data buffer不是连续的，而是离散状，因为PRDT是个表，所以这个表里面可以存放很多不连续的Data buffer地址，对应一个个的segment
i.1个Data buffer的size最大不能超过64K，这个是由芯片内部决定的，因为这个size涉及到一个数据包单元DATA OUT/IN UPIU的长度，也是一次底层数据包传输的长度，但是PRDT表的个数可以自己确定，一般软件定义为128个，那么一个UTRD也就是一个请求可以最大传输64K * 128 = 8M
j.在实际应用中一个读写请求如果size过大，如1000M，则会被上层切割，比如1M，所以底层的size是足够的
k.除了32个UTRD外还有8个UTMR，顾名思义，这个是任务管理请求，对上面的32个请求的状态进行查询，如果说32个UTRD理解为工人，这8个UTMD可以理解监工，查询是否工作完成，如果工作在预期时间内没有完成的也可以执行abort操作，然后重新下发请求或者进行复位器件等相关的异常处理。
图 11 UFSHCI常用寄存器
上面的HCI寄存器cpu可以通过APB总线直接读写，而Unipro的寄存器则可以通过上面的4个UIC Command寄存器完成，分别是UICCMD，UCMDARG1, UCMDARG2，UCMDARG3。寄存器就是芯片的API接口，通过这4个UIC寄存器就可以实现对Unipro各层和MPHY的所有寄存器进行读写操作。
初始化流程

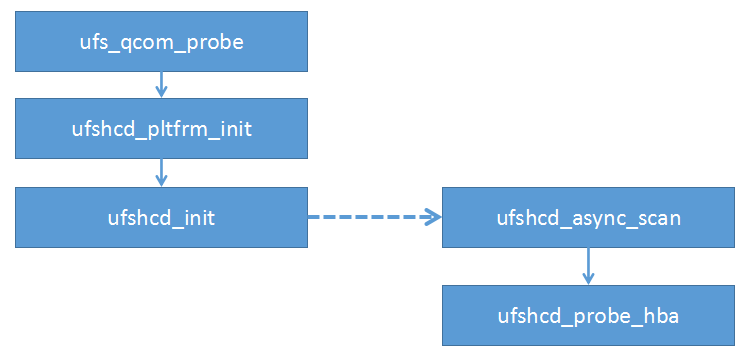

图 12 UFS初始化流程
|
函数 |
主要功能 |
|
ufs_qcom_probe |
platform_driver probe，高通平台驱动入口 |
|
ufshcd_pltfrm_init |
申请IO空间，获取中断号，申请hba资源 |
|
ufshcd_init |
完成数据结构初始化，注册中断，申请和配置UFS controller所需要的DMA内存，初始化并使能UFS controller，复位器件 |
|
ufshcd_async_scan |
异步初始化函数 |
|
ufshcd_probe_hba |
Linkup建链，获取器件信息，注册scsi |
总之，和通用的驱动初始化流程一样，ufs驱动的初始化也主要包含资源申请，controller初始化和使能，建立链接，完成中断注册，注册中断上半部和中断下半部处理函数。

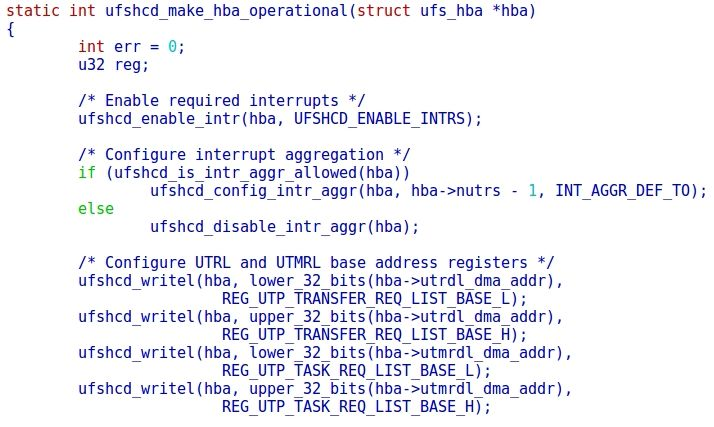

申请好的两端dma内存写进UFSHCI寄存器，controller最后通过这两个内存地址完成全部的数据交互过程，其原理就是base + index * unit 的索引方式：

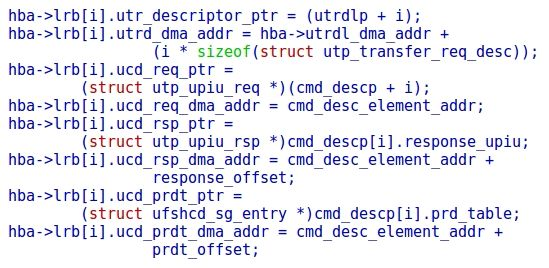

UTRD，UCD的request，response，prdt物理地址数据结构填充：
数据传输路径
数据传输是驱动程序的本质目的，通过数据的传输，来完成作为存储介质的使命，read & write，在read流程中，ufs向应用程序提供数据，在write流程中，应用程序向ufs存放数据。
本节分三个阶段关注数据的流向，分别是：系统调用数据到bio的组成，bio到电梯队列request的组成，request到controller的数据传输。主要围绕buffer和存储地址两个数据流要素，根据读流程描述各阶段这两个数据流要素的数据结构。

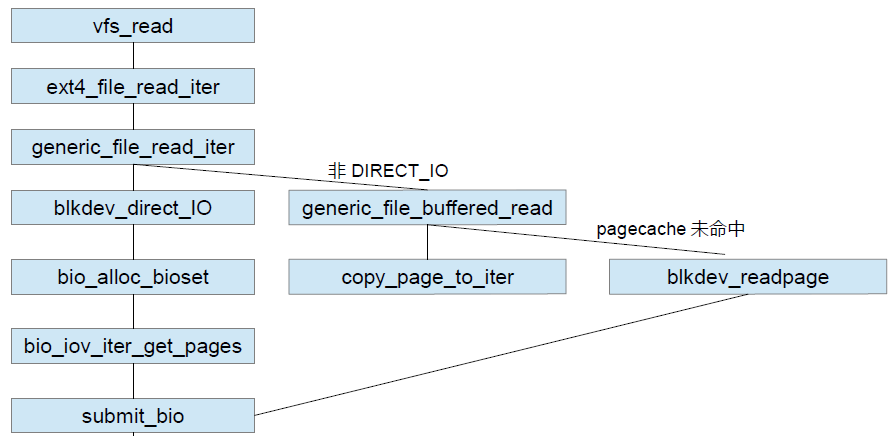

图 13 sys_read->submit_bio数据流流程

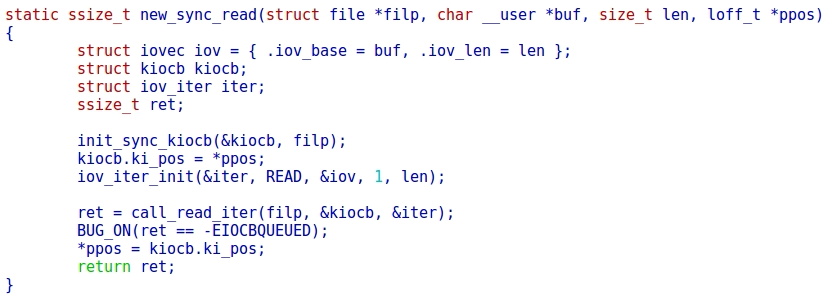

如上图所示，用户态传入fd, buf, count的参数被传入到kiocb和iov_iter里面，kiocb用来传递磁盘地址，而iov_iter用来传递buf。

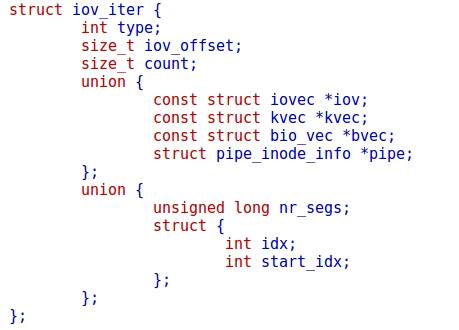

iov_iter用来从用户和内核之间传递数据用，通过迭代的方式可以实现物理地址或者虚拟地址不连续的描述：

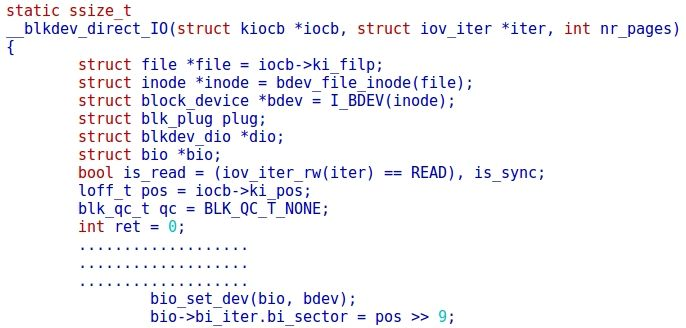

_blkdev_direct_IO函数中从iocb传递磁盘地址bio->bi_sector，同时iov_iter传递给bio的bi_iter:
bio生成后，就plug到进程的plug_list里面，如果失败，则进电梯merge，如果依然失败，则只能等待新的request被释放出来，两次蓄流的目的是为了尽可能的让bio请求得到merge，减少往磁盘驱动下发的频度，提升综合性能。

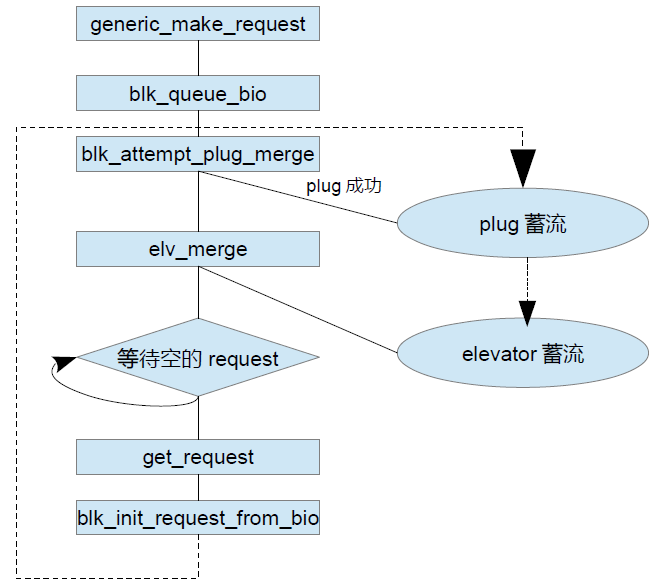

图 14 bio->request数据流流程
当plug_list达到设定阈值或进程主动发起或设定时间已到或手机将要关机等，则会进行泄流。从elevator的queue里面取出一个request请求，下发到底层UFS驱动，这个流程从request转化为scsi协议包，最后封装在UFS的协议包UPIU包里面，于是就完成了一个请求的host内存准备，最后通过置这个请求对应的UFSHCI的doorbell寄存器中的mask，实现请求往驱动层的发送。
图 15 request->dma数据流流程

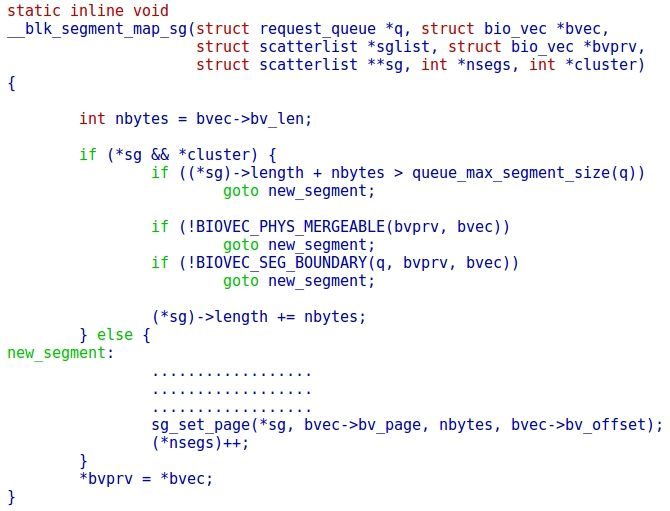

__blk_segment_map_sg实现bio到request里面的sglist的数据填充：bio里面的bv_page是将要进行读的buffer地址，这个地址被挂载到sg链表，sg操作将会对应UFS里面的PRDT，这时候的bv_page为DMA可以直接访问的物理地址。
对于存储器件的读写操作，通过传递磁盘地址和buffer，UFS根据磁盘地址读取到数据后填充到buffer，或UFS从buffer获取数据写入磁盘地址。写的流程和读原理类似，这里就不再描述了。
参考资料
[1]《mipi_M-PHY_specification_v4-1_JEDEC-LIAISON-DISCLOSURE》
[2]《JESD223D》
[3]《JESD220C》
