数据可视化之图表用法（参考Antv整理）

本文根据蚂蚁Antv的文档整理

链接：https://antv-2018.alipay.com/zh-cn/index.html

一、图表用法

使用原则：有什么数据，使用合适的图表，进行可视化展示

图表类别：比较类、分布类、流程类、地图类、占比类、区间类、关联类、时间类、​​

二、比较类

可视化方法：使用图形的长度、宽度、位置、面积、角度和颜色来比较数值的大小

比较要素：分类、时间

图类共计：18种

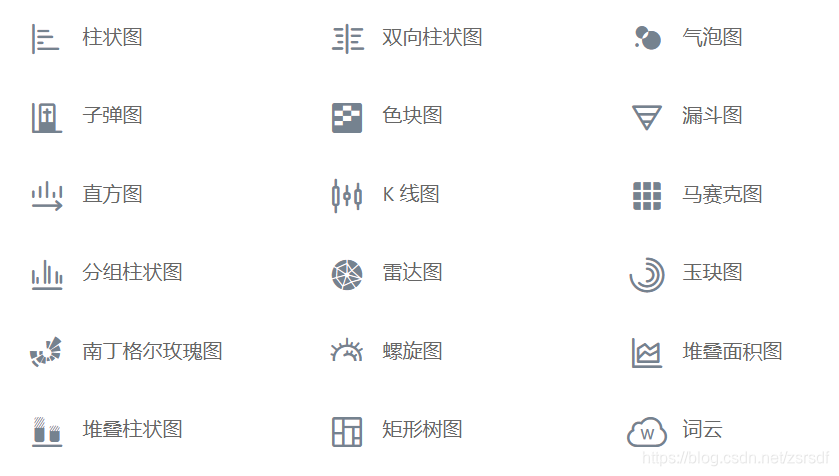

包括：柱状图、双向柱状图、气泡图、子弹图、色块图、 漏斗图、直方图、 K 线图、马赛克图、分组柱状图、 雷达图、玉玦图、南丁格尔玫瑰图、螺旋图、堆叠面积图、 堆叠柱状图、矩形树图、词云​

 ​​​

三、分布类

可视化方法：显示频率，数据分散在一个区间或分组。使用图形的位置、大小、颜色的渐变程度来表现数据的分布，通常用于展示连续数据上数值的分布情况。

比较要素：频率、区间、分组、渐变、连续数值分布

图类共计：9种

包括：箱形图、气泡图、色块图、等高线、分布曲线图、点描法地图、热力图、直方图、散点图

​​​

四、 流程类

可视化方法：显示流程流转和流程流量。一般流程都会呈现出多个环节，每个环节之间会有相应的流量关系，这类图形可以很好的表示这些关系。

比较要素：流程、流量关系、多环节

图类共计：2种

包括：漏斗图、桑基图

​​​

五、地图类

可视化方法：显示地理区域上的数据。使用地图作为背景，通过图形的位置来表现数据的地理位置，通常来展示数据在不同地理区域上的分布情况。

比较要素：地图、地理区域、地理位置、地理分布

图类共计：3种

包括：带气泡的地图、分级统计地图、点描法地图

​​​

六、占比类

可视化方法：显示同一维度上占比关系

比较要素：维度、占比

图类共计：6种

包括：环图、马赛克图、饼图、堆叠面积图、堆叠柱状图、矩形树图

​​​

七、区间类

可视化方法：显示同一维度上值的上限和下限之间的差异。 使用图形的大小和位置表示数值的上限和下限，通常用于表示数据在某一个分类（时间点）上的最大值和最小值。

比较要素：维度、值上限、值下限、差异、时间

图类共计：2种

包括： 仪表盘、堆叠面积图

​​​

八、关联类

可视化方法：显示数据之间相互关系。 使用图形的嵌套和位置表示数据之间的关系，通常用于表示数据之间的前后顺序、父子关系以及相关性。

比较要素：关联、相关、关系、父子、图形嵌套、前后顺序、内(里)层外层、上级下级

图类共计：5种

包括：弧长链接图、和弦图、桑基图、矩形树图、韦恩图

​​​

九、时间类

可视化方法：显示以时间为特定维度的数据。使用图形的位置表现出数据在时间上的分布，通常用于表现数据在时间维度上的趋势和变化。

比较要素：时间、趋势、时间分布、时间维度

图类共计：6种

包括： 面积图、K 线图、卡吉图、折线图、螺旋图、堆叠面积图

 ​​​

十、趋势类

可视化方法：分析数据的变化趋势。使用图形的位置表现出数据在连续区域上的分布，通常展示数据在连续区域上的大小变化的规律。

比较要素：趋势、时间、规律、连续区域、连续分布、连续变化

图类共计：6种

包括： 面积图、K 线图、卡吉图、折线图、回归曲线图、堆叠面积图

​​​
