反馈：反馈量只和输出量有关，与输入量无关

实现一个运放电路首先要保证是负反馈，因为正反馈的话，输入一个信号后会在极短的时间内达到饱和，信号失真，更不用说运算了，下面是反馈的一个总结。

$$\text{反馈信号\&输入信号}\{\begin{array}{l}\text{相同端子}\{\begin{array}{l}\text{极性相同}\to \text{正}\\ \text{极性相反}\to \text{负}\end{array}\\ \text{相异端子}\{\begin{array}{l}\text{极性相同}\to \text{负}\\ \text{极性相反}\to \text{正}\end{array}\end{array}$$

在保证了设计的运放电路是负反馈后，我们还需要根据需求，来设计（电压/电流）&（串联/并联）负反馈。

为了判断一个电路是电压还是电流负反馈，我们可以通过将输出Uo电压置零，判断是否还有反馈量，若没有了反馈量就是电压反馈，反之是电流反馈。

串联or并联反馈，就需要看输入与反馈是否在同一个端子上，如果在同一个端子，那么输入量的形式是电流形式的并且输入阻抗很小。如果在相异端子，那么输入量的形式是电压形式的并且输入阻抗很大。

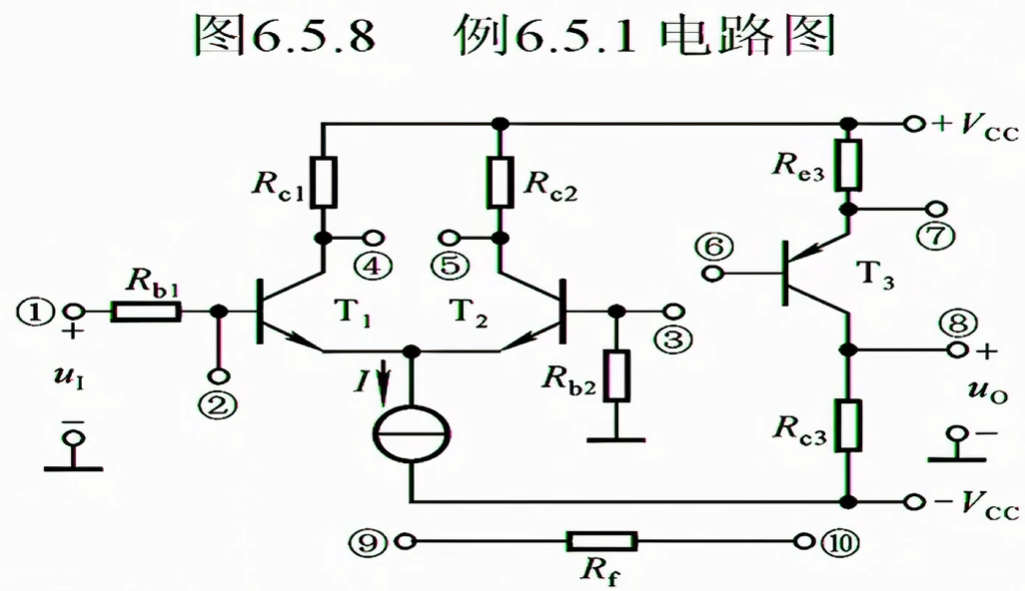

下面这个“拼图游戏”能帮我们很好地理解和设计（电压/电流）&（串联/并联）负反馈。

1.假设我需要设计电路，减少从信号源索取的电流，并且增强带负载能力，思考我们如何用上图接线，来使得电路满足需求。

答案是电压串联负反馈，串联就需要反馈接到③上，电压反馈需要输出接到⑧，中间的Rf接法主要是为了满足负反馈。我们分析在①端口输入瞬时的+，负反馈接③需要为＋，Rf肯定是一端接在⑧另一端在③了。接下来还需要在④和⑤选，使得电流满足负反馈，⑧需要瞬时的+，那么PNP三极管的电流需要向下（反馈分析看b站30小节的17分钟，老师讲的很清晰，这里是PNP管子，还倒着放，很容易迷），那么⑥需要为-，接到④。因此③接⑨，⑩接⑧，④接⑥

2.要求将输入电流转换成与其成稳定线性关系的输出电流。

电流并联负反馈，并联是②，电流反馈接⑦。接下来考虑满足负反馈，⑦需要为-，6为-，接④。因此②接⑨，⑩接⑦，④接⑥

3.要求将输入电流转换为输出电压。

电压并联负反馈，并联是②，电压反馈接⑧。接下来考虑满足负反馈，⑧需要为-，6为+，接⑤。因此②接⑨，⑩接⑧，⑤接⑥

此外还有自激振荡问题，这种问题都需要在自己设计电路遇到问题的时候再思考印象才会深刻，所以实践出真知，真的遇到反馈出问题了，再分析（doge），内容在视频35小节的后半段。

另外高开环增益是实现深度负反馈和虚短的关键条件。我们必须使得运放电路工作在深度负反馈条件下，我们才能使用虚短进行分析
