RCNN Fast-RCNN Faster-RCNN

R-CNN（regions with CNN features）

　　 RCNN是RBG在2014年提出的一种目标检测算法，RCNN借助CNN良好的特征提取和分类性能，通过RegionProposal方法实现目标检测。

RCNN采用的特征区域提取的方法为selective search，通过计算区域集中每个相邻区域的相似度，经一系列操作，框出图像上的特征区域，这些

相似度主要考虑的是颜色、纹理、尺寸、交叠四个方面。

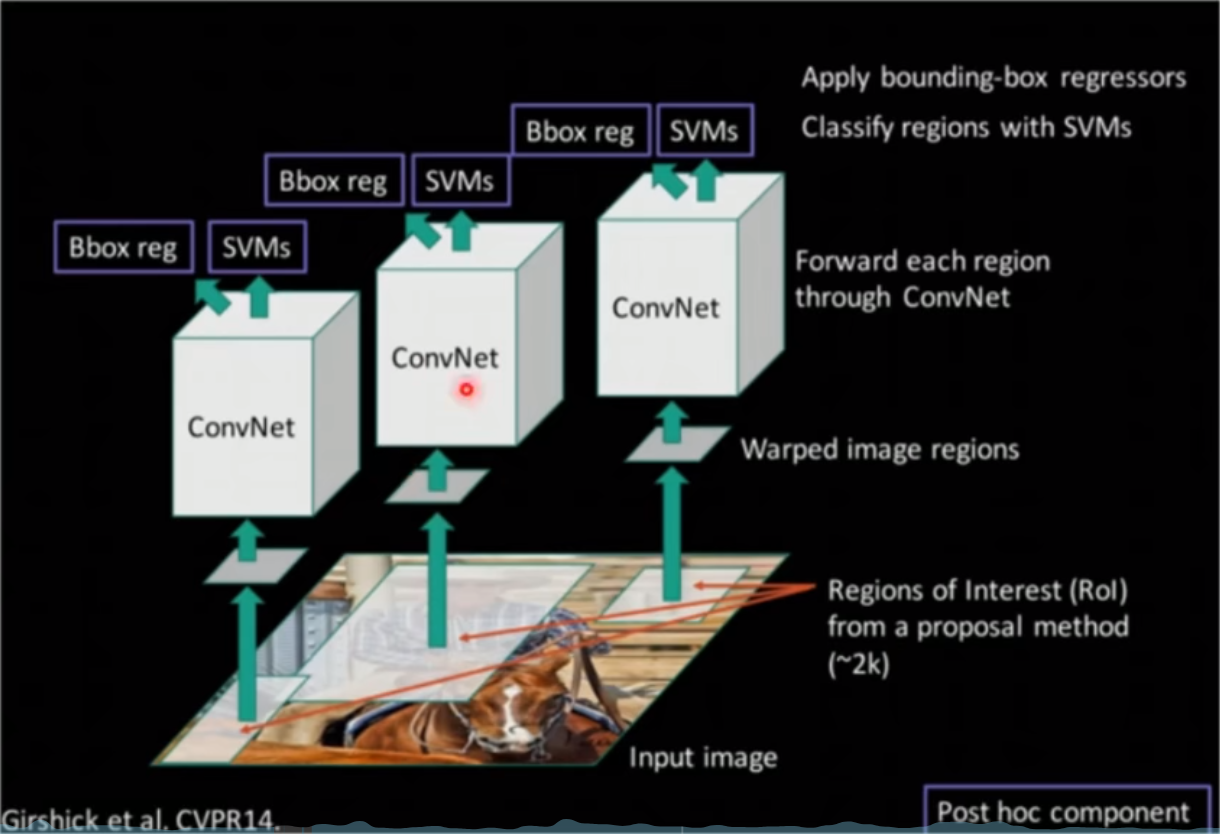

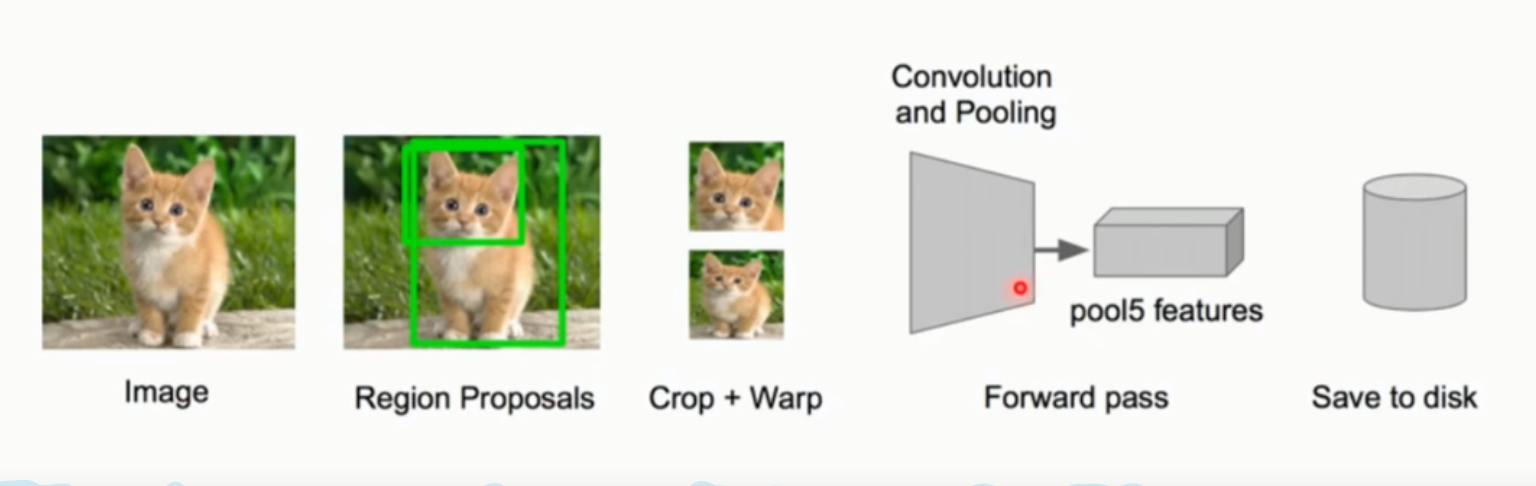

算法流程：

　　　　　　　　

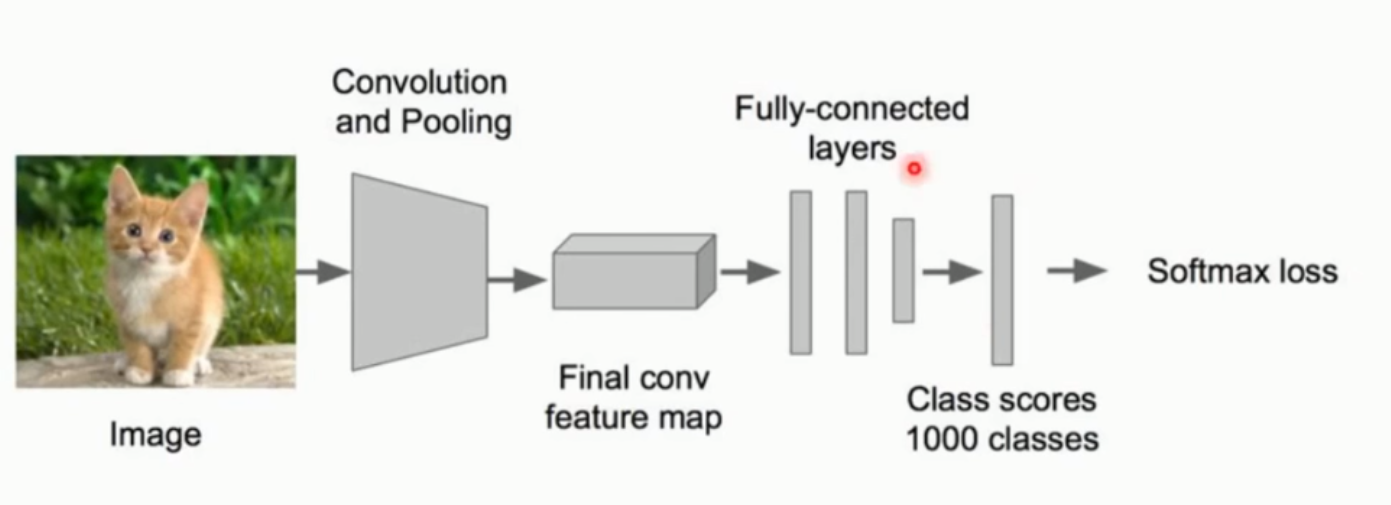

　　1. 选择一个分类模型(VGG-16用的较多、AlexNet等)

　　　　　　

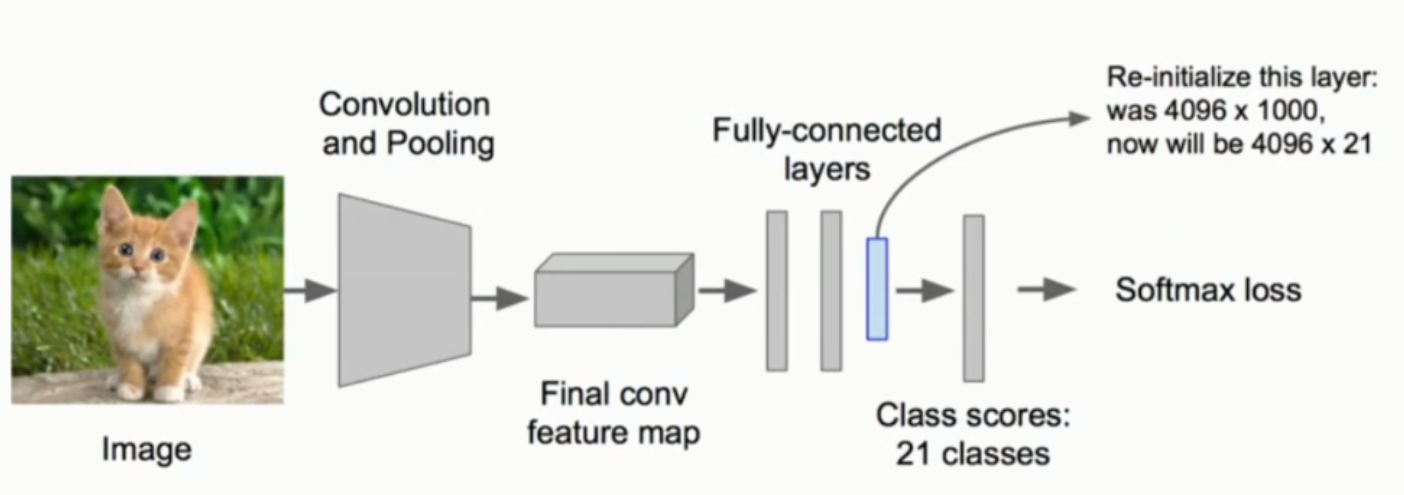

　　2. 去掉最后一个全连接层，将分类数改为N+1，并对模型的参数进行优化



　　3. 对每一个候选区域进行特征提取：Resize区域大小，然后做一次前向运算，将第五个池化层的输出(即提取到的特征)保存

　　　　

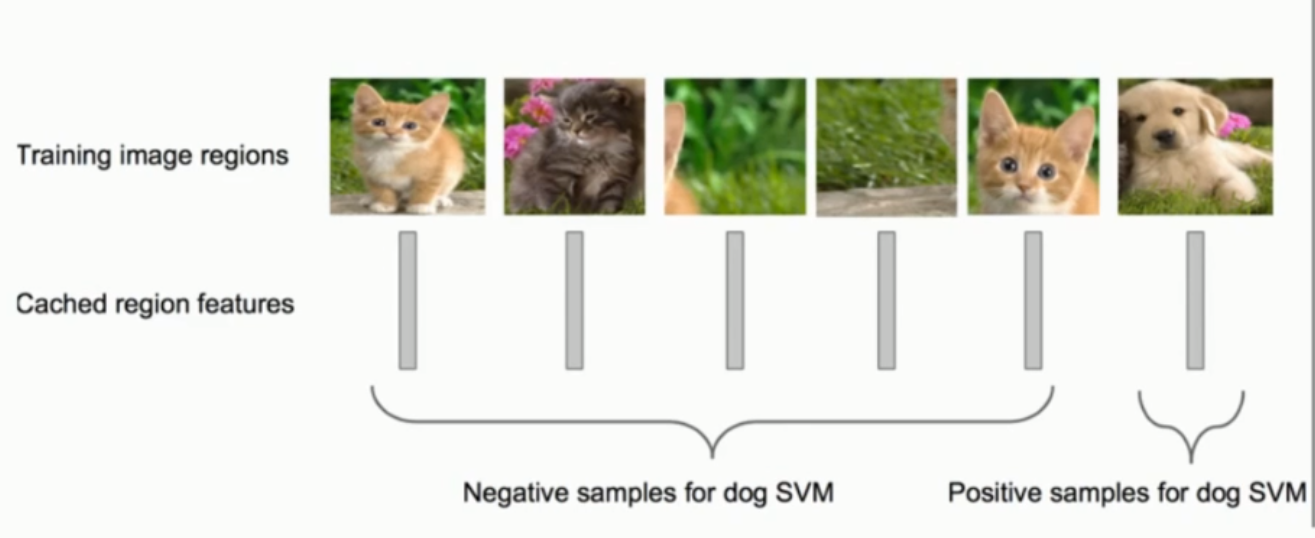

　　4. 训练阶段：使用输出的图像特征训练SVM分类器来判断这个候选框里面的物体类别

　　　测试阶段： 每个类别对应一个SVM，判断是不是属于这个类别

　　　　

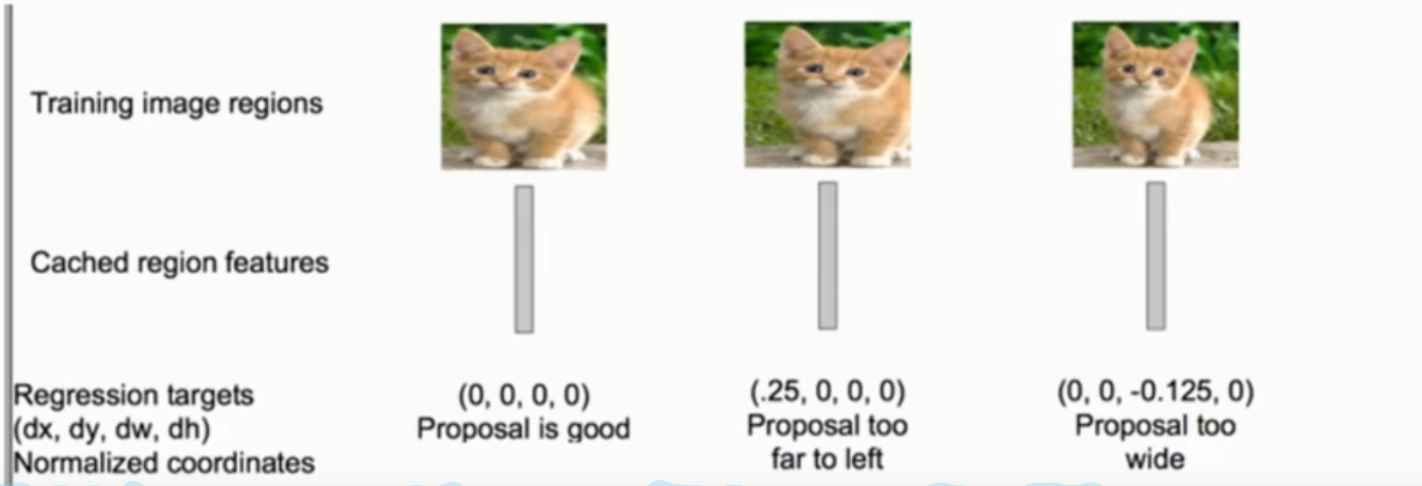

　　5. 训练阶段：使用图像特征训练一个回归器(dx, dy, dw, dh)，分别代表在各个方向和尺度的变换调整

　　　测试阶段： 使用回归器调整候选框位置

　　　　





SPP-Net

　　RCNN的瓶颈是2000个候选区域都要经过一次CNN，速度慢。SPP-Net改进成仅需将原图进行一次卷积操作即可得到每个区域的特征。

　　　　

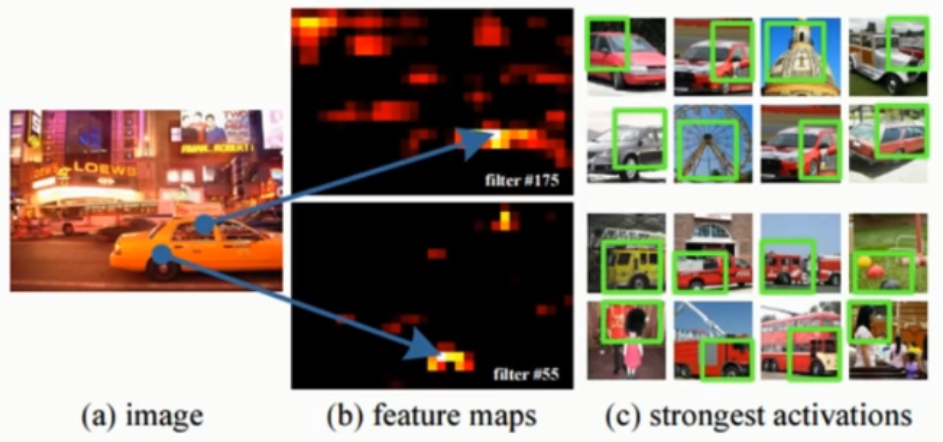

　　特征映射：原图的特征在conv后也在同一位置

　　　　

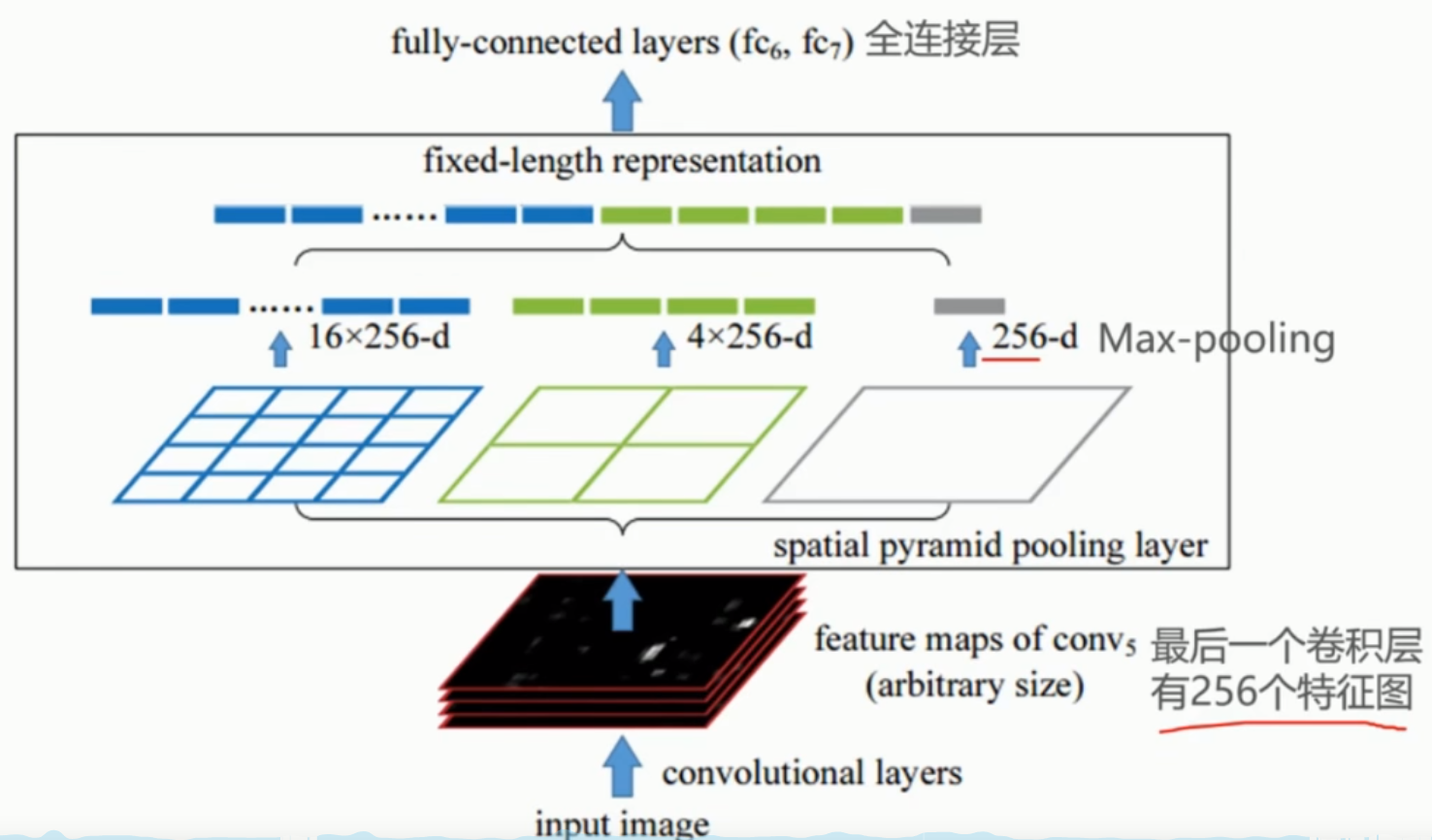

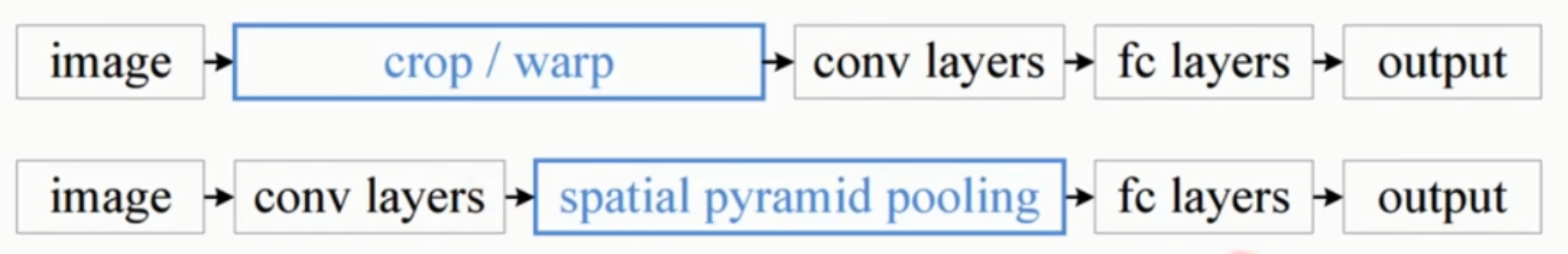

　　金字塔池化层：

　　　　

　　速度比RCNN提升了100倍。

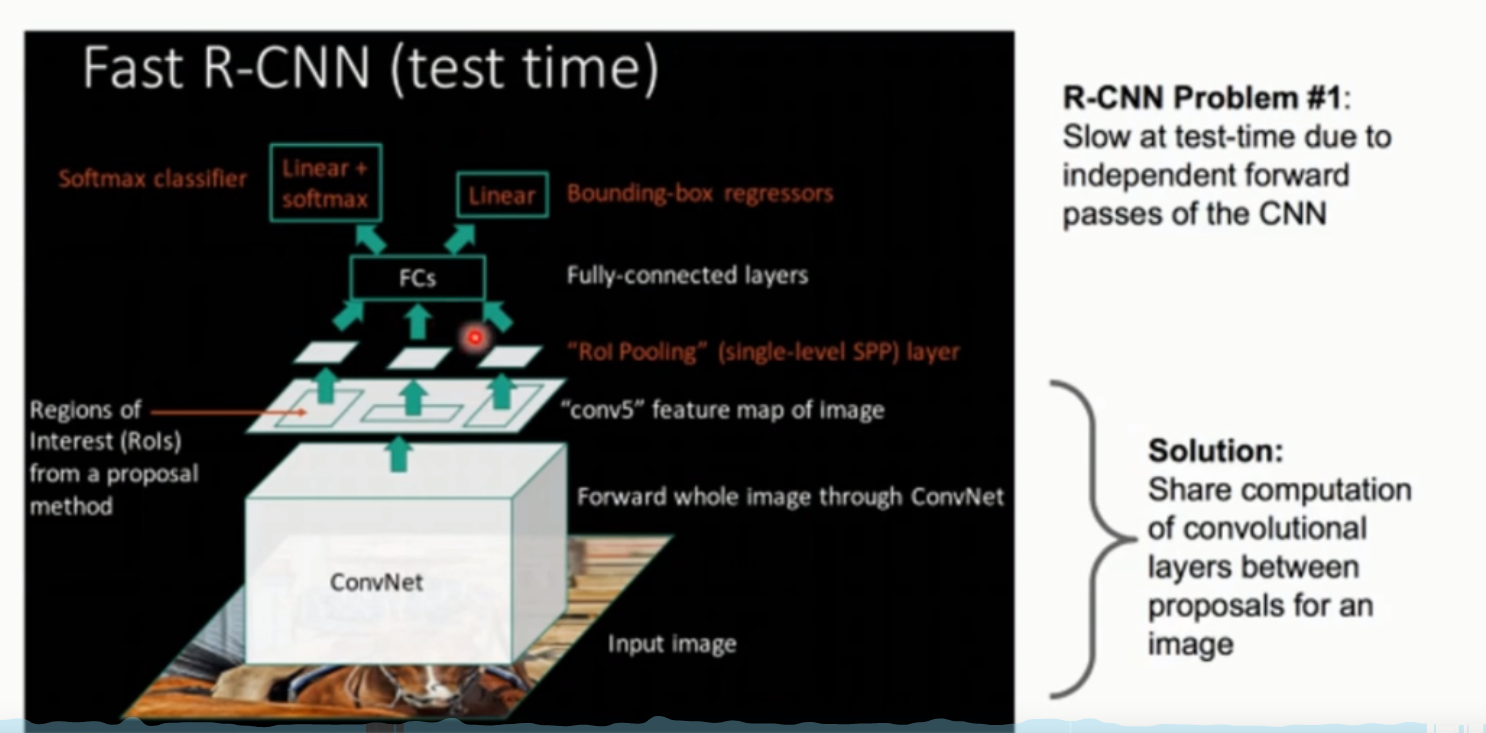

Fast-RCNN

　　Fast-RCNN吧bbox regression放进了神经网络内部，与region分类合并成了一个multi-task模型，实际实验也证明，这两个任务能够共享卷积特征，并相互促进，这个结构的优化

极大的提升了模型的训练和预测速度，也为后来的Faster-RCNN做下了铺垫。

　　



Faster-RCNN

　　是RBG团队于2015年的又一力作，简单网络目标的检测速度达到了17fps，复杂网络达到5fps。Fast-RCNN存在一个比较大的问题，就是selective search，他只能运行在CPU上，所以

加入了一个专门生成候选区域的神经网络，叫做Region Proposal Network(RPN)。

　　

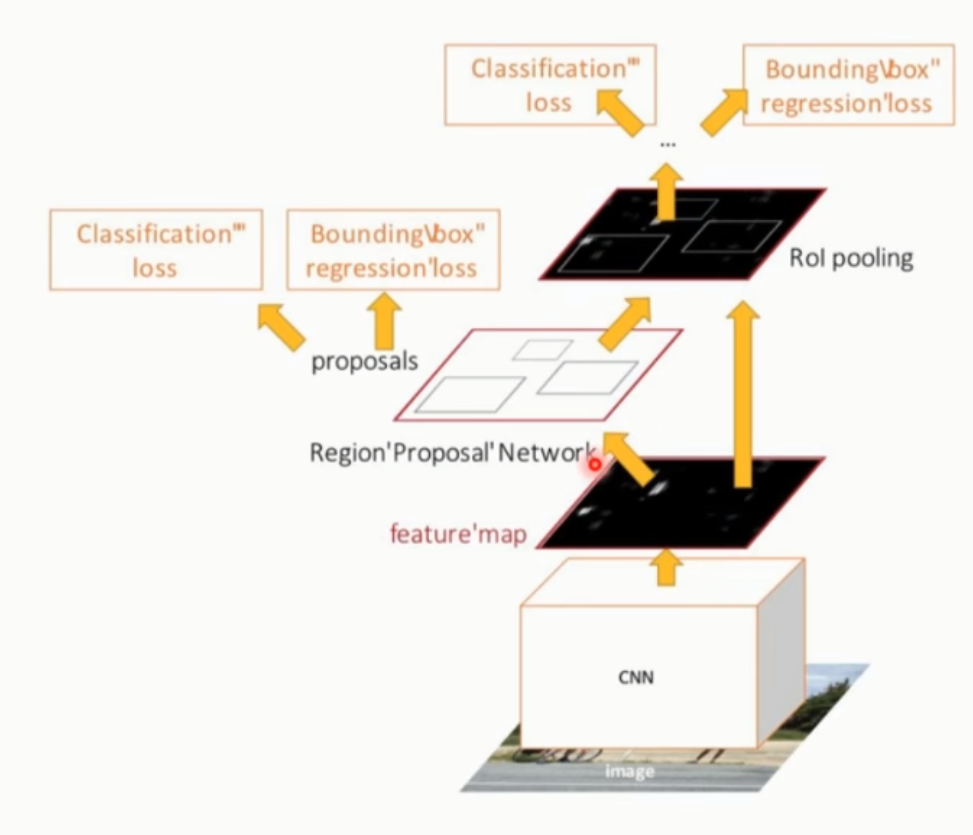

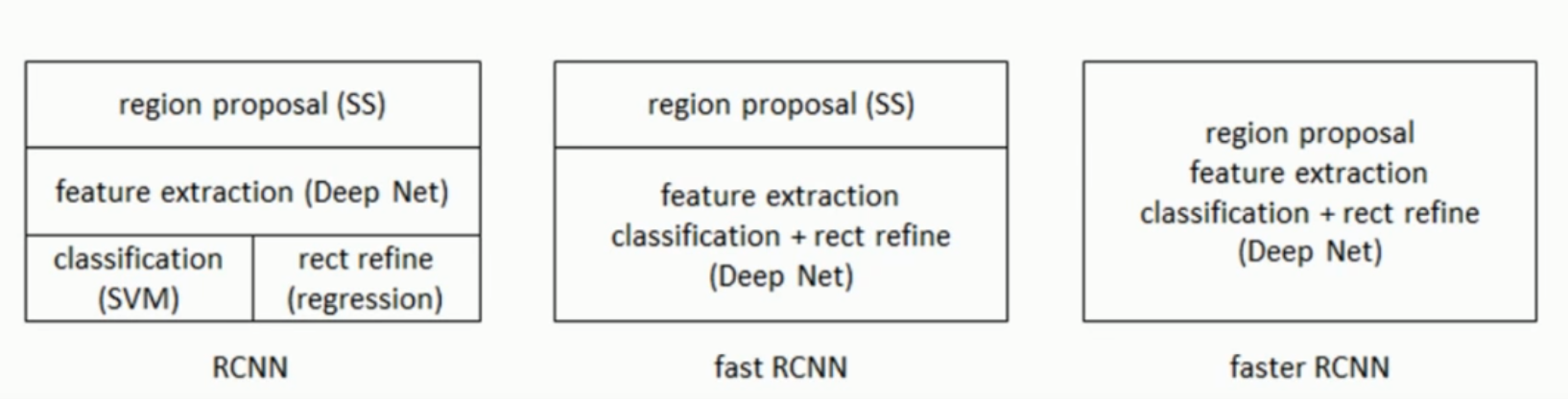

　　可将Faster-RCNN简单的看成” 区域生成网络 + fast-RCNN “的系统，以代替ss算法。

　　

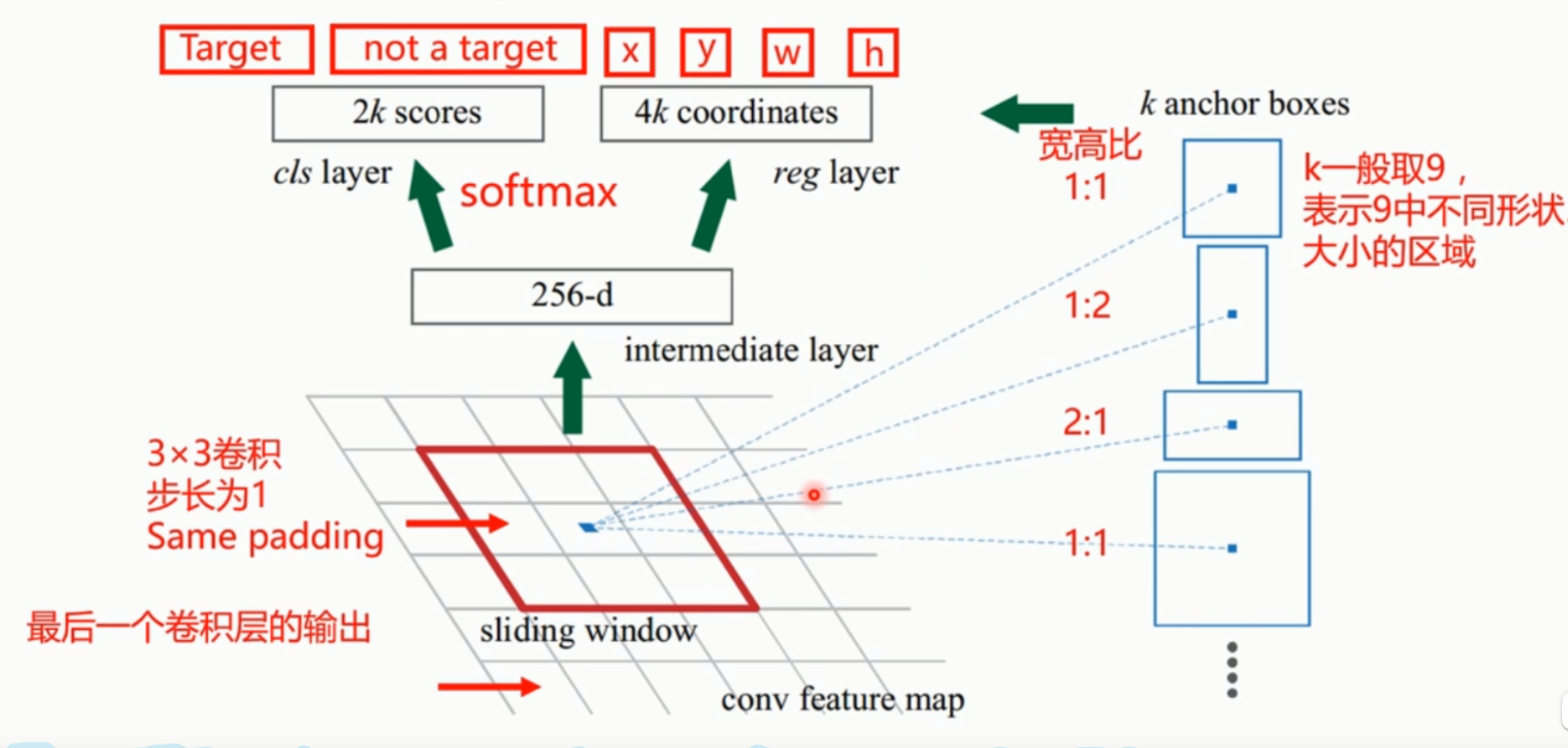

　　RPN神经网络的结构：

　　

　　RPN的计算流程：

　　1. 最后一个卷积层输出的特征图再进行一次卷积得到新的特征图

　　2. 新的特征图上每个点都对应到原图上，并给出9个先验框，共约2000个

　　3. 计算所有候选区的scores

　　4. 把超出图片的候选区限制在图片区域内，选scores最大的12000个

　　5. 进行NMS，固定NMS的IoU为0.7，再选出scores最大的前2000个，这2000个若与标定区域的IoU大于0.7，即为正样本，小于0.3为负样本，中间值去掉

　　6. 训练RPN层分类回归时，随机抽256个区域，正负候选区为1：1，若正样本不够则用负样本补充

　　7. 训练最后输出时，随机抽取64个与真实区IoU≥0.5的作为前景，256-64个小于0.5且≥0.1的作为背景

　　

　　k anchors boxes中的k一般取9，即有9个不同大小的先验框，将把每个特征点周围加上anchors boxes

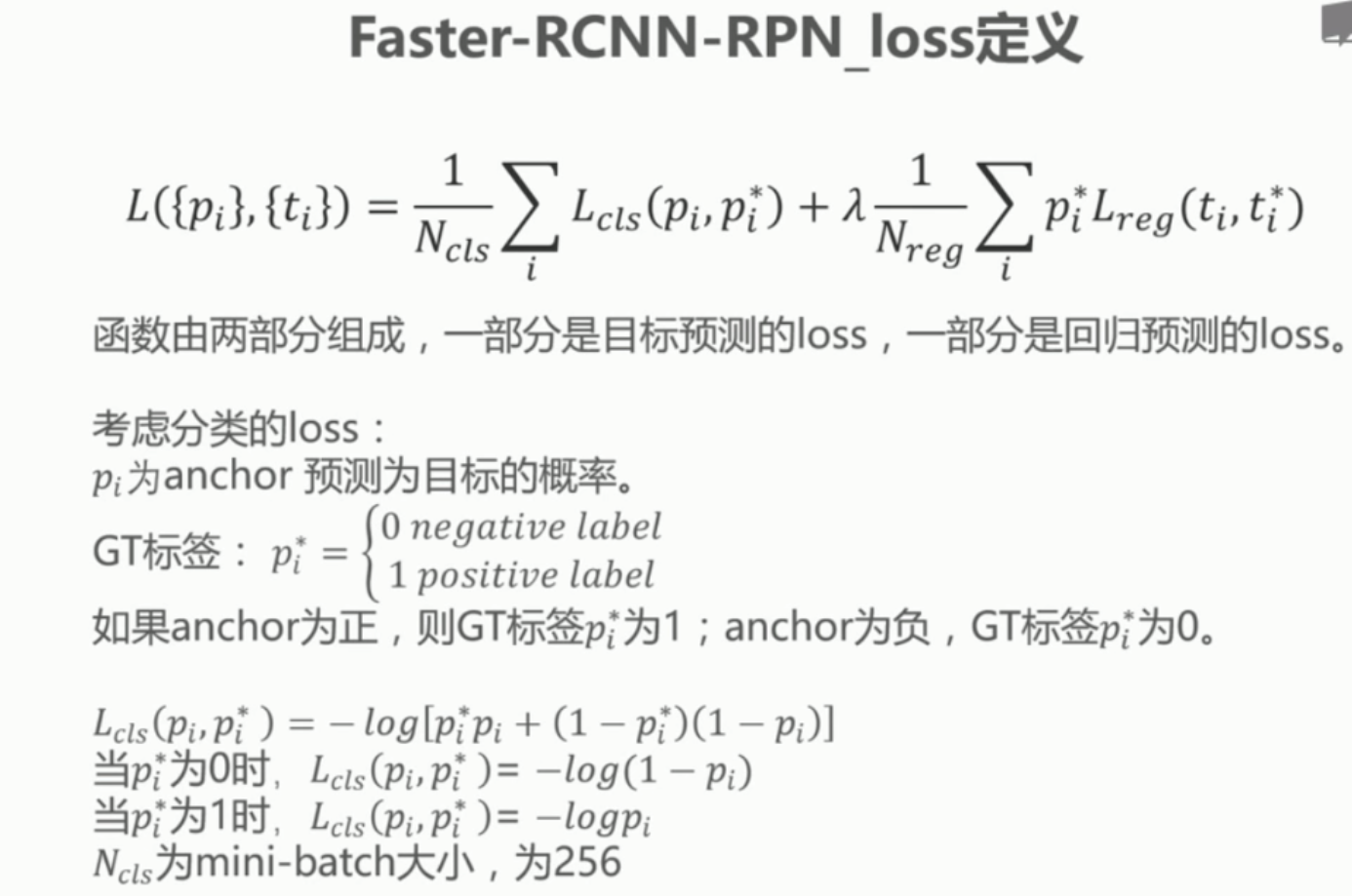

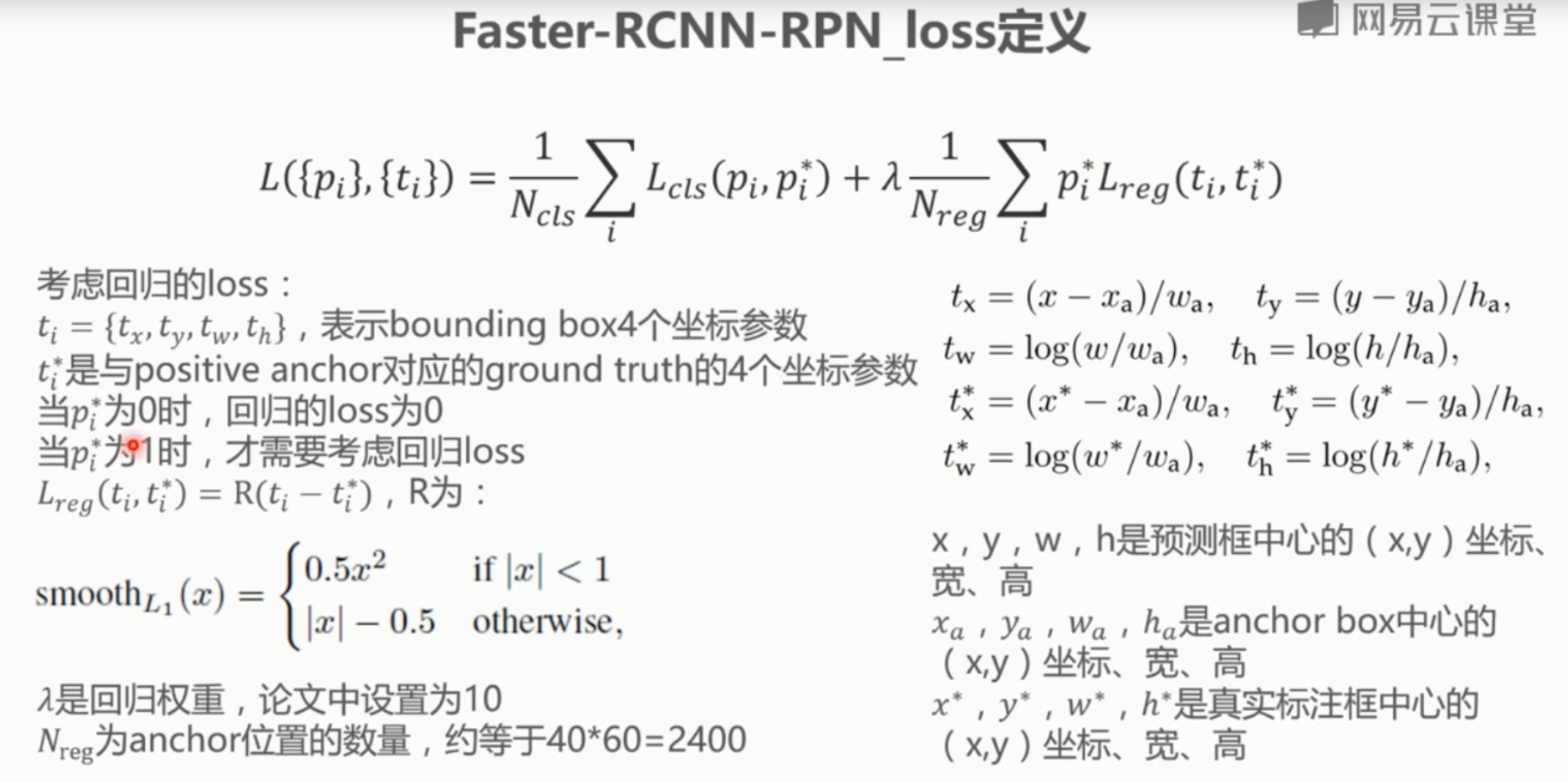

Faster-RCNN的损失函数定义
