AD16批量修改元件封装（保姆教程：看了不会请私聊，我教你）

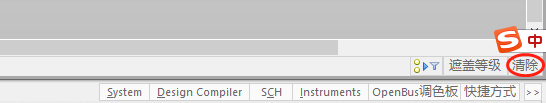

1. 点击AD原理图右下角的“清除”，去除当前原理图的所有操作状态。

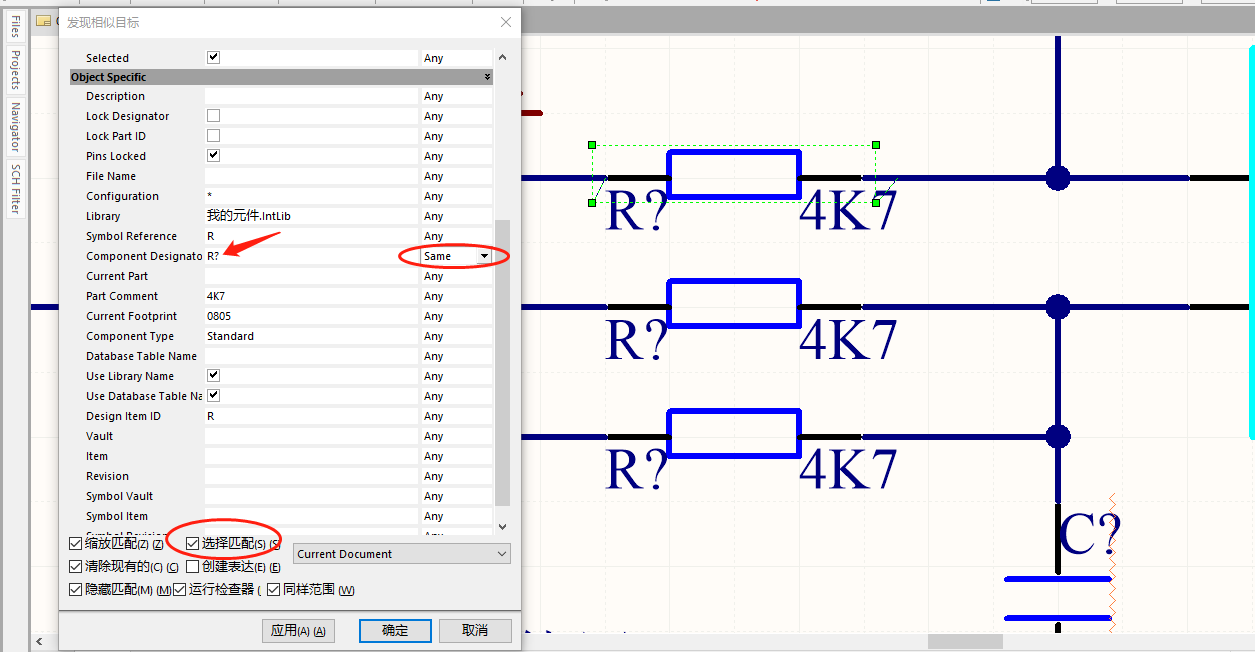

2. 任选一个电阻，右键选择“查找相似对象”，我绘制的原理图电阻都还没有统一命名，所以这些电阻的相似点就是元件标识都是“R?”，所以我将“R?”这一栏选成“same”，目的是找到元件标识是“R?”的所有对象。同样的，如果想找同一封装的对象，就把“Current Footprint”这一栏选成“same”。这个功能就是筛选，希望大家可以举一反三。

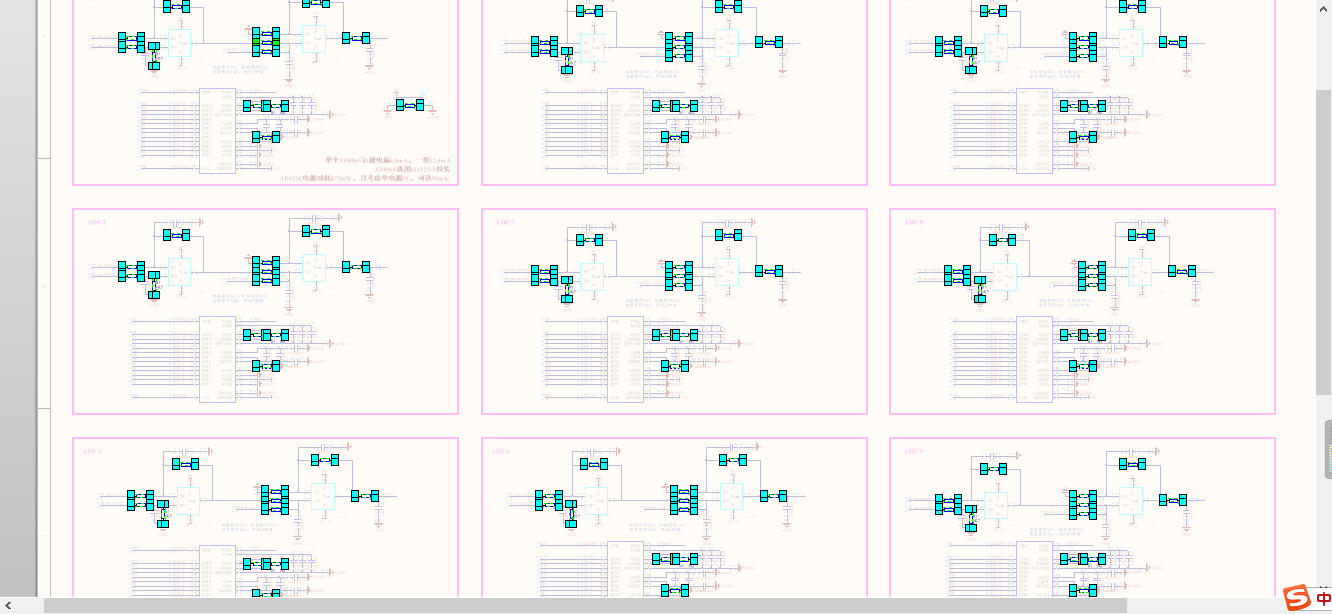

3. 点击“应用”可以大致看下原理图中，选中的对象是不是自己想要的。

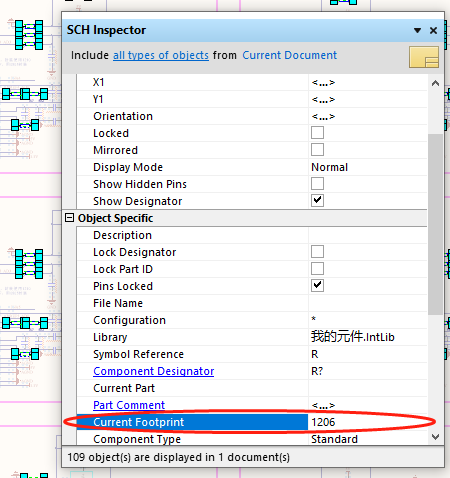

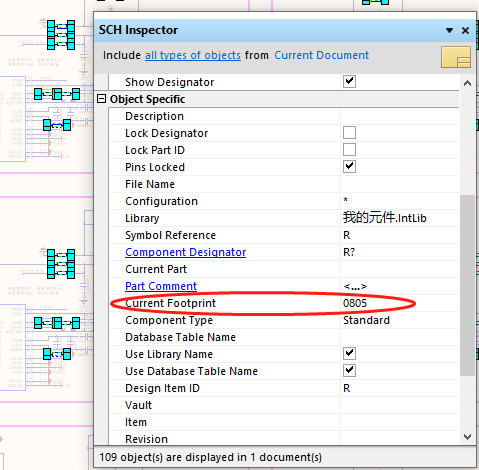

4. 点击“确定”，弹出的SCH Inspector窗口找到“Current Footprint”这一栏，更换封装型号。
5. 最容易忽略的一步，封装型号换完之后，它的光标还在闪，这个时候要在键盘按下Enter，才能生效！有的时候发现你改完，回到原理图发现并没有更改所有电阻的封装，出现这样的问题就是你没有使你的操作生效。
