AD16如何添加禁止区域

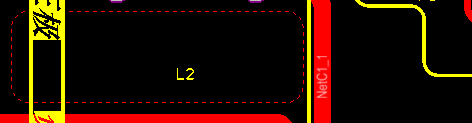

1.AD中禁止区域是什么样子：图中红色虚线区域就是Top层的禁止区域。
2.禁止区域存在的目的：
（1）在电感布局中，仍有争议的一点是电感下方不允许走线，不允许铺铜，所以设置禁止区域来禁止该区域的布线和铺铜。
（2）干涉问题：结构、焊盘、过孔放置等容易产生干涉的地方。
3.禁止区域的绘制方法：

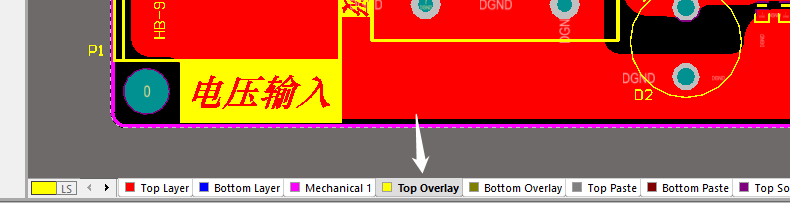

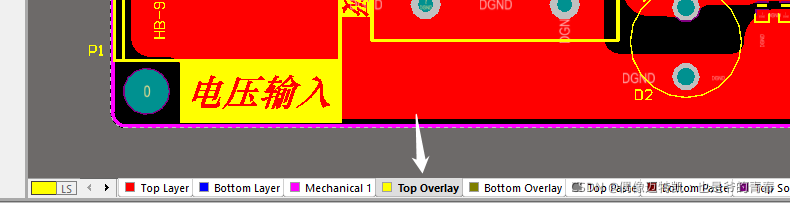

步骤一：切换层（如果想把禁止区域放在Top层，就先切换到Top以外的层），我习惯放在丝印层

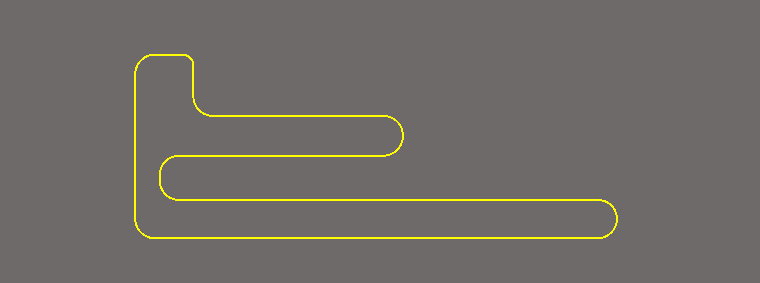

步骤二：使用PL快捷键绘制一个封闭的图形（可以绘制成矩形/圆形/异形）
其中可辅助绘制的操作有
（1）栅格辅助：GG快速设置栅格大小，依赖栅格进行绘制。
（2）切换走线角度：在ENG输入法下，PL走线的过程中（注意：你已经拉线出来，线处于附着状态），使用shift+space来切换走线角度，可实现 圆弧/自定义圆弧/直角/45度角/任意角度 走线。这一点和PADS如出一辙。

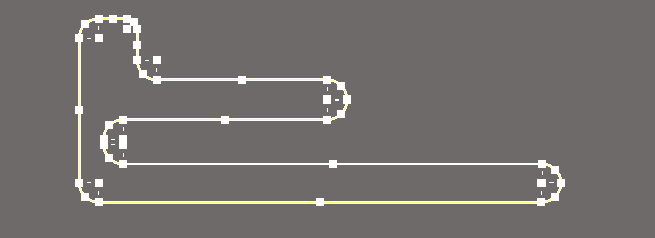

步骤三：选中绘制的封闭图形
步骤四：菜单栏-工具-转换-从选择的元素创造剪切块

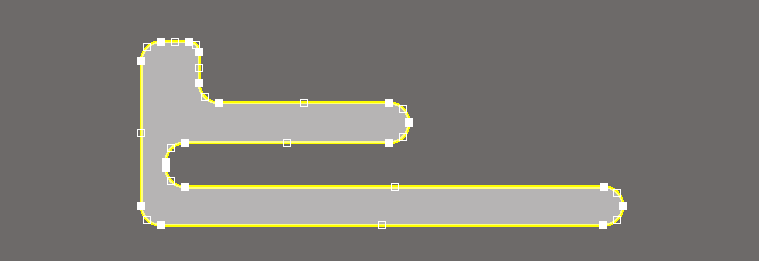

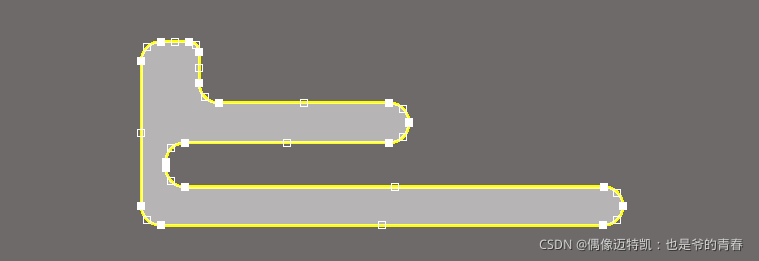

下图中，包含了两个部分，一个是刚刚在丝印层绘制的封闭图形，另一个是形成的剪切块，这个剪切块默认是和封闭图形在同一层。

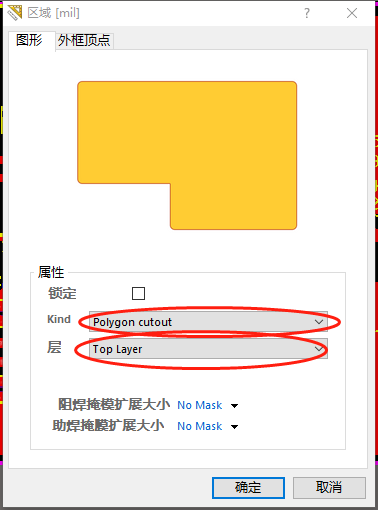

步骤五：将剪切块放在想放的层，去掉原封闭图形
锁定：一般不选，改来改去的，锁定反而蚌埠住了
kind：不用选，默认即可
层：放置到想放的层
以上就是有关AD16制作禁止区域的全部步骤，我也是做一个学习记录，如果有什么不懂的，欢迎评论留言，谢谢大家谢谢大家！
