PCB中我所使用的特殊粘贴方法

1. 绘制好一个单元的器件布局、布线、特殊处理（过孔/禁止区域/考虑热设计）：



2. 合理设置栅格大小，重新设置原点，依附栅格绘制辅助框：

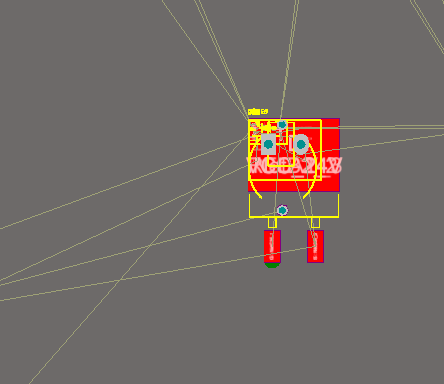

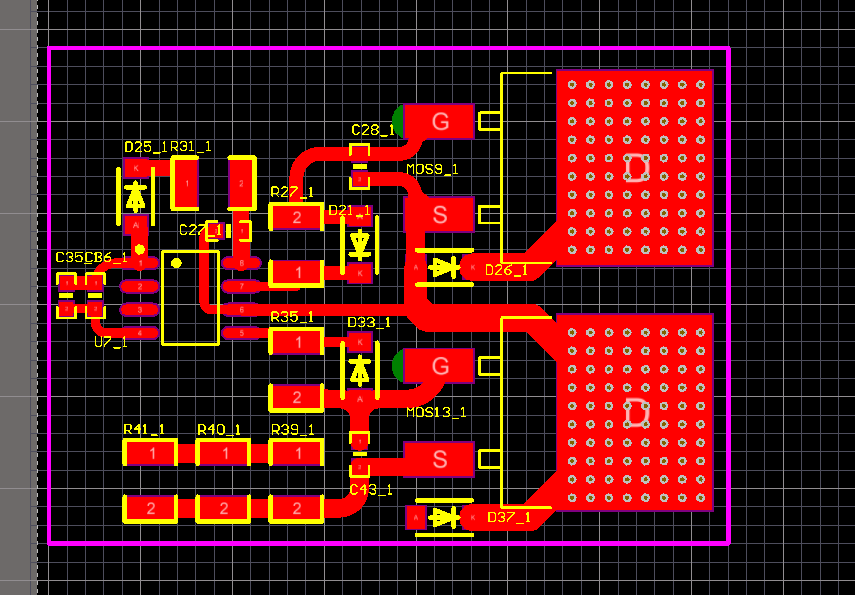

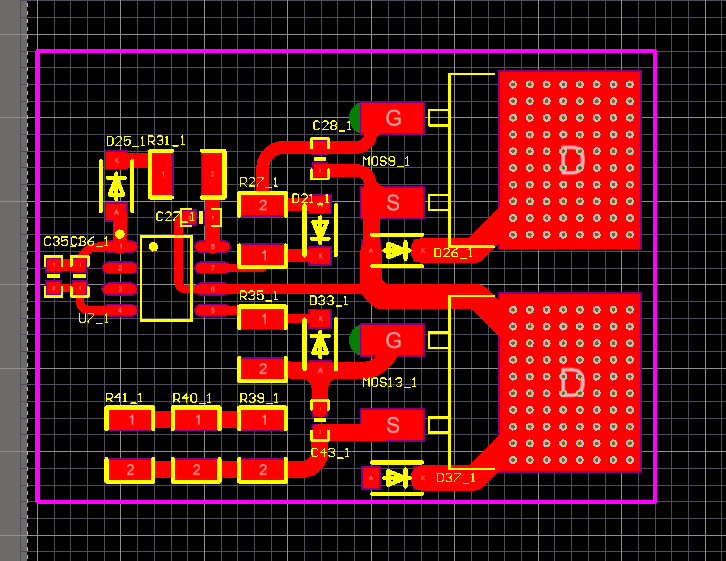

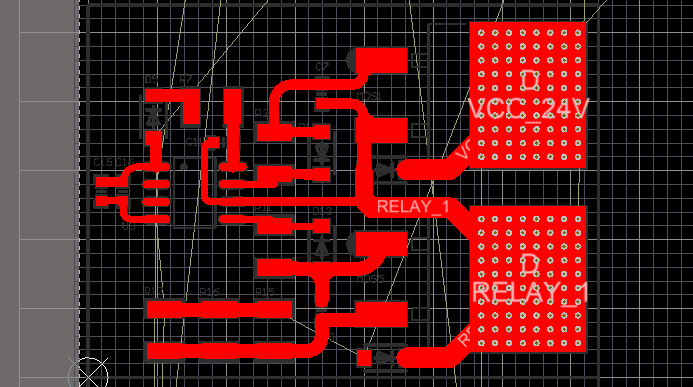

3. 框选Ctrl+C进行复制，直接使用Ctrl+V进行粘贴：



4. 注意复制后的这个单元有两个特点，第一是元件标号均为xx_1，第二是没有网络连接：



5. 删除该单元未布置的元件。

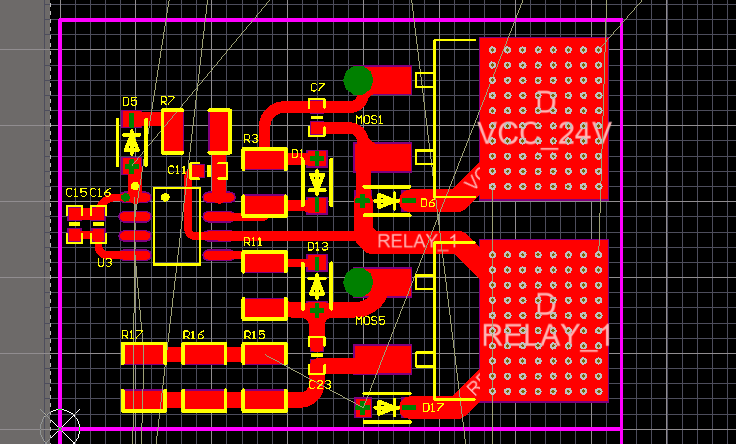

6. 对正原理图，手动更新复制得到的单元中的各个元件名称（这个是纯劳动，暂时没有找到好的解决方案）



7. 解决没有网络连接的问题：明确一点，我的原理图中是完整的很多个单元的驱动电路，接下来通过PCB更新操作，来更新网表，这和PADS的ECO对比功能是一样的，不过AD16的ECO对比很方便。

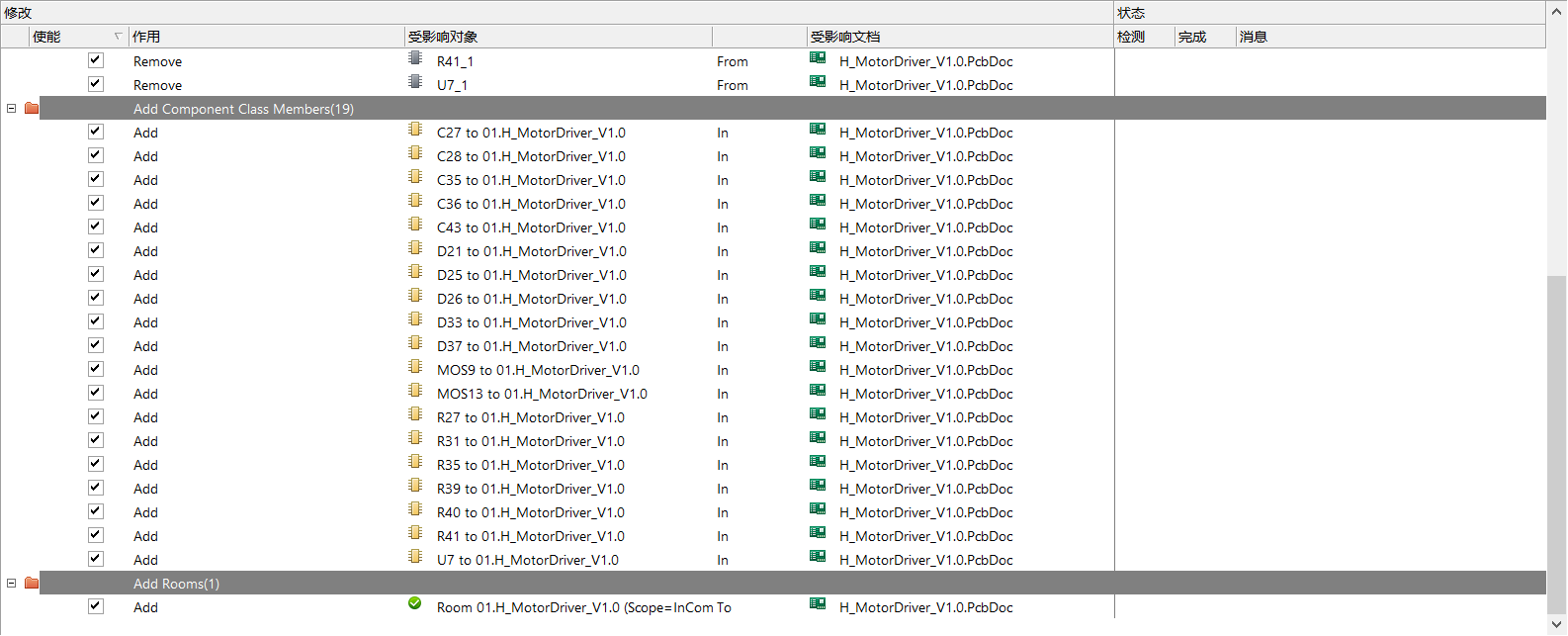

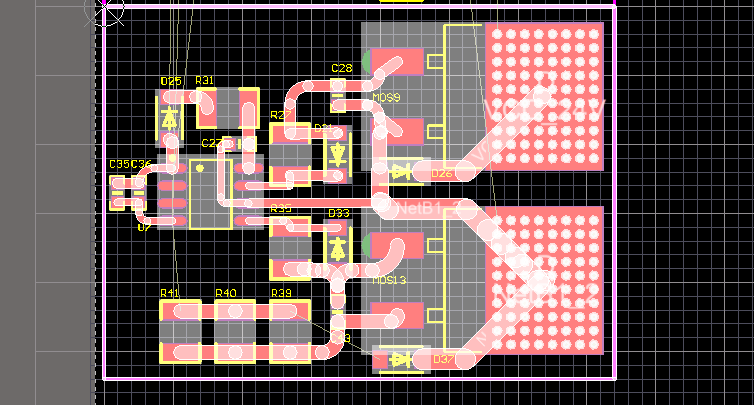

8. 在PCB界面中，选择“设计”-“Import Change from...”-值得注意的是，这两个选项add component class members和add rooms的下面全部不要选（我的是勾选了的，如果勾选了再更新，结果是刚刚复制的已经布局布线好的元件全部跑到了rooms里，白弄！）
9. 经过以上操作，PCB中元件的名称和网络就和原理图一一对应了：

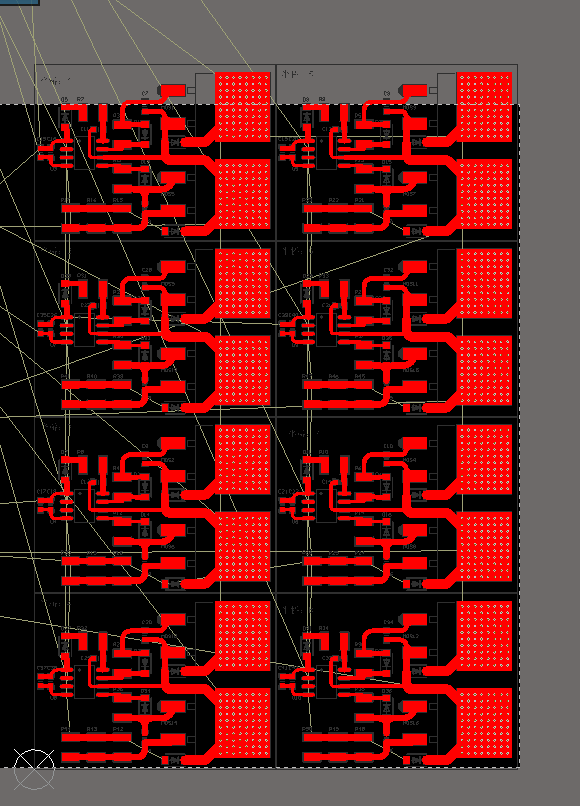

 最终的效果图：





如果大家有什么更好的方法，希望留言哦，相互交流才能相互进步！
