JVM学习-内存监控工具(五)

jstat

注以下命令 后面加个毫秒数可以每多少毫秒采集一次

注意的点

CMS如果配置 回收之后再临界点附近 可能会导致频繁的full gc





如我们生产指标









类加载统计

root@iZ2ze2u21foywir3wp68o6Z dubbo_service]# jstat -class 10755

Loaded(加载class的数量kb)  Bytes(所占用空间大小kb)  Unloaded(未加载数量kb)  Bytes(未加载占用空间kb)     Time(时间)
 15780                      30092.6              210                282.2                         8.39

编译统计

[root@iZ2ze2u21foywir3wp68o6Z dubbo_service]# jstat -compiler 10755
Compiled(编译数量) Failed(失败数量) Invalid(不可用数量)   Time (时间)  FailedType(失败类型) FailedMethod(失败方法)
   20007              3                  0              98.91          1              com/mysql/jdbc/AbandonedConnectionCleanupThread run

gc统计

 jstat -gc 10755 1000 #1秒采集一次
 jstat -gc 1075



S0C:年轻代中 To Survivor 的容量(单位 KB);
S1C:年轻代中 From Survivor 的容量(单位 KB);
S0U:年轻代中 To Survivor 目前已使用空间(单位 KB);
S1U:年轻代中 From Survivor 目前已使用空间(单位 KB);
EC:年轻代中 Eden 的容量(单位 KB);
EU:年轻代中 Eden 目前已使用空间(单位 KB);
OC:Old 代的容量(单位 KB);
OU:Old 代目前已使用空间(单位 KB);
MC:Metaspace 的容量(单位 KB);
MU:Metaspace 目前已使用空间(单位 KB);
YGC:从应用程序启动到采样时年轻代中 gc 次数;
YGCT:从应用程序启动到采样时年轻代中 gc 所用时间 (s);
FGC:从应用程序启动到采样时 old 代(全 gc)gc 次数;
FGCT:从应用程序启动到采样时 old 代(全 gc)gc 所用时间 (s);
GCT:从应用程序启动到采样时 gc 用的总时间 (s)。

堆内分配统计

jstat -gccapacity 10755

NGCMN:新生代最小容量
NGCMX:新生代最大容量
NGC:当前新生代容量
S0C:第一个幸存区大小
S1C:第二个幸存区的大小
EC:伊甸园区的大小
OGCMN:老年代最小容量
OGCMX:老年代最大容量
OGC:当前老年代大小
OC:当前老年代大小
MCMN:最小元数据容量
MCMX:最大元数据容量
MC:当前元数据空间大小
CCSMN:最小压缩类空间大小
CCSMX:最大压缩类空间大小
CCSC:当前压缩类空间大小
YGC:年轻代gc次数
FGC:老年代GC次数

新生代gc和内存情况统计

jstat -gcnew 10755

S0C:第一个幸存区大小
S1C:第二个幸存区的大小
S0U:第一个幸存区的使用大小
S1U:第二个幸存区的使用大小
TT:对象在新生代存活的次数
MTT:对象在新生代存活的最大次数
DSS:期望的幸存区大小
EC:伊甸园区的大小
EU:伊甸园区的使用大小
YGC:年轻代垃圾回收次数
YGCT:年轻代垃圾回收消耗时间

老年代gc和内存情况统计

MC:方法区大小
MU:方法区使用大小
CCSC:压缩类空间大小
CCSU:压缩类空间使用大小
OC:老年代大小
OU:老年代使用大小
YGC:年轻代垃圾回收次数
FGC:老年代垃圾回收次数
FGCT:老年代垃圾回收消耗时间
GCT:垃圾回收消耗总时间

老年代内存统计

jstat -gcoldcapacity 10755

OGCMN:老年代最小容量
OGCMX:老年代最大容量
OGC:当前老年代大小
OC:老年代大小
YGC:年轻代垃圾回收次数
FGC:老年代垃圾回收次数
FGCT:老年代垃圾回收消耗时间
GCT:垃圾回收消耗总时间

jdk1.7永久代统计

jstat -gcpermcapacity 19570



PGCMN:最小永久代容量
PGCMX:最大永久代容量
PGC:当前新生成的永久代空间大小
PC :永久代空间大小
YGC:年轻代垃圾回收次数
FGC:老年代垃圾回收次数
FGCT:老年代垃圾回收消耗时间
GCT:垃圾回收消耗总时间

JDK8 下 元数据空间统计

 jstat -gcmetacapacity 10755

MCMN:最小元数据容量
MCMX:最大元数据容量
MC:当前元数据空间大小
CCSMN:最小压缩类空间大小
CCSMX:最大压缩类空间大小
CCSC:当前压缩类空间大小
YGC:年轻代垃圾回收次数
FGC:老年代垃圾回收次数
FGCT:老年代垃圾回收消耗时间
GCT:垃圾回收消耗总时间

内存使用百分比

jstat -gcutil 10755

S0:幸存1区当前使用比例
S1:幸存2区当前使用比例
E:伊甸园区使用比例
O:老年代使用比例
M:元数据区使用比例
CCS:压缩使用比例
YGC:年轻代垃圾回收次数
FGC:老年代垃圾回收次数
FGCT:老年代垃圾回收消耗时间
GCT:垃圾回收消耗总时间

jstack

统计线程数量

./jstack -l 5014  | grep 'java.lang.Thread.State' | wc -l



 各个线程状态

./jstack 5014 | grep "java.lang.Thread.State" | sort -nr | uniq -c



高CPU占用排查

用来dump线程的堆栈信息 排查死锁和高cpu代码定位

jstack 19751|grep -A20 5295 //查找5295 并打印后20行
jstack 19751|grep -A20 5295  >/root/threaddump.txt//查找5295 并打印后20行 并输出到指定文件
jstack 19751  >/root/threaddump.txt// dump整个线程堆栈并输出到指定文件

参考:《jvm监控-内存泄露排查》

JMAP

查看jvm配置以及内存信息

1.通过ps -ef找到PID

ps -ef|grep "程序名字"



2.通过jmap打印jvm信息

jmap -heap PID

如果出现: sun.jvm.hotspot.runtime.VMVersionMismatchException: Supported versions are 25.191-b12. Target VM is 错误可能是系统装了多jdk,定位到当前jdk 指定使用binn下面的jmap

参考《linux查看jdk安装路径》

[root@kuaihe-test3 bin]# ./jmap -heap  19751
Attaching to process ID 19751, please wait...
Debugger attached successfully.
Server compiler detected.
JVM version is 25.181-b13
#垃圾回收器信息
using thread-local object allocation. # 指的是本地线程分配缓冲(TLAB,Thread Local Allocation Buffer)。并不是栈上分配(Stack Allocation,HotSpot暂时没有做这项优化)。
Parallel GC with 8 thread(s) #并行 8个gc线程

Heap Configuration:
   MinHeapFreeRatio         = 0 #最小堆使用比例
   MaxHeapFreeRatio         = 100 #最大堆使用比例
   MaxHeapSize              = 4164943872 (3972.0MB)  #最大堆空间大小
   NewSize                  = 87031808 (83.0MB)   #新生代分配大小
   MaxNewSize               = 1388314624 (1324.0MB) #最大新生代可分配大小
   OldSize                  = 175112192 (167.0MB)  #老年代大小
   NewRatio                 = 2  #新生代老年代比例
   SurvivorRatio            = 8  #
   MetaspaceSize            = 21807104 (20.796875MB)
   CompressedClassSpaceSize = 1073741824 (1024.0MB)
   MaxMetaspaceSize         = 17592186044415 MB
   G1HeapRegionSize         = 0 (0.0MB)

Heap Usage:
PS Young Generation
Eden Space:
   capacity = 742391808 (708.0MB)
   used     = 9056640 (8.6370849609375MB)
   free     = 733335168 (699.3629150390625MB)
   1.2199272543697033% used
From Space:
   capacity = 2097152 (2.0MB)
   used     = 0 (0.0MB)
   free     = 2097152 (2.0MB)
   0.0% used
To Space:
   capacity = 13631488 (13.0MB)
   used     = 0 (0.0MB)
   free     = 13631488 (13.0MB)
   0.0% used
PS Old Generation
   capacity = 2776629248 (2648.0MB)
   used     = 2699893784 (2574.8193588256836MB)
   free     = 76735464 (73.1806411743164MB)
   97.23638062030527% used



配置解读

1: MinHeapFreeRatio=<n>
指定 jvm heap 在使用率小于 n 的情况下 ,heap 进行收缩 ,Xmx==Xms 的情况下无效 , 如 :-XX:MinHeapFreeRatio=30
2: MaxHeapFreeRatio=<n>
指定 jvm heap 在使用率大于 n 的情况下 ,heap 进行扩张 ,Xmx==Xms 的情况下无效 , 如 :-XX:MaxHeapFreeRatio=70
3:MaxHeapSize=<n>
最大堆内存(绝对值) 如:-Xmx100m
4:NewSize=<n>
设置年轻代大小(绝对值) 如-XX:NewSize=100m
e:MaxNewSize=<n>
年轻代最大内存(绝对值),如:-XX:MaxNewSize=100m
5:OldSize=<n>
设置JVM启动分配的老年代内存大小 如:-XX:OldSize=60M
6:NewRatio=<n>
年轻代与老年代的比例 如-XX:NewRatio=2 则 为1:2
7:SurvivorRatio=<n>
轻代中Eden区与两个Survivor区的比值。注意Survivor区有两个如:-XX:SurvivorRatio=8  则eden区和2个Survivor 是8:1:1
8:MetaspaceSize=<n>
元空间大小元空间大小,元空间本质跟永久代类似,都是对JVM规范中方法区的实现。不过元空间与永久代最大的区别在于:元空间并不在虚拟机中,而是使用本机内存。因此,元空间大小仅受本地内存限制。 如:-XX:MetaspaceSize=512m
9:CompressedClassSpaceSize=<n>
作用:https://www.zhihu.com/question/268392125
10:MaxMetaspaceSize=<n>
元空间的最大值 每次扩容会需要产生fullgc

下面分别为 年轻代 eden区 form to区,老年代的内存大小、使用内存 、可用内存。
View Code

dump内存信息

jmap -dump:format=b,file=/Users/liqiang/Desktop/logs/heap.hprof  pid

查看存活对象情况

#只统计存活对象
jmap -histo:live 11230 //只统计存活对象
jmap -histo:live 11230 >/root/histo.txt //输出到指定路径

#包含未存活对象
jmap -histo 11230
jmap -histo: 11230 >/root/histo.txt //输出到指定路径



查看正在等待执行finalizer方法的对象

jmap -finalizerinfo 10755//10755为PID





说明当前F-Queue队列中并没有等待Finalizer线程执行finalizer方法的对象。

在jvm回收时标记为垃圾对象,等待被回收时的对象

NMT分析

用于分析java进程堆外内存使用情况

jvm参数配置

-XX:NativeMemoryTracking=[off | summary | detail]

参数说明

配置项说明
off 默认配置
summary 只收集汇总信息
detail 收集每次调用的信息

注意,根据Java官方文档,开启NMT会有5%-10%的性能损耗;

如果想JVM退出时打印退出时的内存使用情况,可以通过如下配置项:

-XX:+UnlockDiagnosticVMOptions -XX:+PrintNMTStatistics

使用jdk工具访问

jcmd <pid> VM.native_memory [summary | detail | baseline | summary.diff | detail.diff | shutdown] [scale= KB | MB | GB]
配置项说明
summary 只打印打印按分类汇总的内存用法
detail 打印按分类汇总的内存用法、virtual memory map和每次内存分配调用
baseline 创建内存快照,以比较不同时间的内存差异
summary.diff 打印自上次baseline到现在的内存差异,显示汇总信息
detail.diff 打印自上次baseline到现在的内存差异, 显示详细信息
shutdown 关闭NMT功能
scale 指定内存单位,默认为KB

 如:
1.生成快照
 jcmd 40275  VM.native_memory baseline scale=MB

2.比较当前与这次快照差异

jcmd 40275  VM.native_memory summary.diff scale=MB

3.查看当前分类汇总

jcmd 40275  VM.native_memory summary scale=MB

 4.详细信息差异

jcmd 40515  VM.native_memory detail.diff  scale=MB



jinfo

jvm默认参数查看

[root@www-pro-soa-105 ~]#jinfo -flags 13255
Attaching to process ID 13255, please wait...
Debugger attached successfully.
Server compiler detected.
JVM version is 25.191-b12
Non-default VM flags: -XX:CICompilerCount=12 -XX:InitialHeapSize=5368709120 -XX:MaxHeapSize=5368709120 -XX:MaxNewSize=1789394944 -XX:MinHeapDeltaBytes=524288 -XX:NewSize=1789394944 -XX:OldSize=3579314176 -XX:+PrintGC -XX:+PrintGCDateStamps -XX:+PrintGCDetails -XX:+PrintGCTimeStamps -XX:SurvivorRatio=8 -XX:+UseCompressedClassPointers -XX:+UseCompressedOops -XX:+UseFastUnorderedTimeStamps -XX:+UseParallelGC
Command line:  -Dbiz.mark=soa.order -Xms5g -Xmx5g -XX:SurvivorRatio=8 -verbose:gc -XX:+PrintGCDetails -XX:+PrintGCDateStamps -javaagent:/home/ArmsAgent/arms-bootstrap-1.7.0-SNAPSHOT.jar -Darms.licenseKey=f14eehnnbd@b365dacd5848695 -Darms.appName=soa-order -Xloggc:/home/order/logs/gc.log



查看 & 分析 GC 日志

-XX:+PrintGC 输出GC日志
-XX:+PrintGCDetails 输出GC的详细日志
-XX:+PrintGCTimeStamps 输出GC的时间戳(以基准时间的形式)
-XX:+PrintGCDateStamps 输出GC的时间戳(以日期的形式,如 2013-05-04T21:53:59.234+0800-XX:+PrintHeapAtGC 在进行GC的前后打印出堆的信息
-Xloggc:../logs/gc.log 日志文件的输出路径

参数配置

-XX:+PrintGCDateStamps -XX:+PrintGCDetails -Xloggc:./gclogs

gc日志

Java HotSpot(TM) 64-Bit Server VM (25.181-b13) for bsd-amd64 JRE (1.8.0_181-b13), built on Jul  7 2018 01:02:31 by "java_re" with gcc 4.2.1 (Based on Apple Inc. build 5658) (LLVM build 2336.11.00)
Memory: 4k page, physical 16777216k(474256k free)

/proc/meminfo:

CommandLine flags: -XX:InitialHeapSize=1048576 -XX:MaxHeapSize=1048576 -XX:+PrintGC -XX:+PrintGCDateStamps -XX:+PrintGCDetails -XX:+PrintGCTimeStamps -XX:+UseCompressedClassPointers -XX:+UseCompressedOops -XX:+UseParallelGC
2020-05-12T13:44:18.823-0800: 0.066: [GC (Allocation Failure) [PSYoungGen: 512K->512K(1024K)] 512K->512K(1536K), 0.0006502 secs] [Times: user=0.00 sys=0.00, real=0.00 secs]
2020-05-12T13:44:18.845-0800: 0.088: [GC (Allocation Failure) [PSYoungGen: 1024K->496K(1024K)] 1024K->528K(1536K), 0.0006331 secs] [Times: user=0.00 sys=0.00, real=0.00 secs]
2020-05-12T13:44:18.857-0800: 0.100: [GC (Allocation Failure) [PSYoungGen: 1005K->512K(1024K)] 1037K->669K(1536K), 0.0005879 secs] [Times: user=0.00 sys=0.00, real=0.00 secs]
2020-05-12T13:44:18.869-0800: 0.112: [GC (Allocation Failure) [PSYoungGen: 1024K->512K(1024K)] 1181K->745K(1536K), 0.0010783 secs] [Times: user=0.01 sys=0.00, real=0.01 secs]
2020-05-12T13:44:18.880-0800: 0.123: [GC (Allocation Failure) [PSYoungGen: 1024K->512K(1024K)] 1257K->865K(1536K), 0.0011893 secs] [Times: user=0.00 sys=0.00, real=0.00 secs]
2020-05-12T13:44:18.881-0800: 0.124: [Full GC (Ergonomics) [PSYoungGen: 512K->479K(1024K)] [ParOldGen: 353K->182K(512K)] 865K->661K(1536K), [Metaspace: 3189K->3189K(1056768K)], 0.0047289 secs] [Times: user=0.03 sys=0.00, real=0.00 secs]
2020-05-12T13:44:18.887-0800: 0.130: [GC (Allocation Failure) --[PSYoungGen: 991K->991K(1024K)] 1173K->1501K(1536K), 0.0008886 secs] [Times: user=0.01 sys=0.00, real=0.00 secs]
2020-05-12T13:44:18.888-0800: 0.131: [Full GC (Ergonomics) [PSYoungGen: 991K->27K(1024K)] [ParOldGen: 510K->508K(512K)] 1501K->535K(1536K), [Metaspace: 3190K->3190K(1056768K)], 0.0072092 secs] [Times: user=0.04 sys=0.00, real=0.01 secs]
2020-05-12T13:44:18.896-0800: 0.139: [Full GC (Ergonomics) [PSYoungGen: 490K->470K(1024K)] [ParOldGen: 508K->508K(512K)] 999K->978K(1536K), [Metaspace: 3213K->3213K(1056768K)], 0.0105437 secs] [Times: user=0.07 sys=0.00, real=0.01 secs]
2020-05-12T13:44:18.907-0800: 0.149: [Full GC (Allocation Failure) [PSYoungGen: 470K->470K(1024K)] [ParOldGen: 508K->499K(512K)] 978K->970K(1536K), [Metaspace: 3213K->3213K(1056768K)], 0.0097518 secs] [Times: user=0.06 sys=0.00, real=0.01 secs]
2020-05-12T13:44:18.918-0800: 0.160: [Full GC (Ergonomics) [PSYoungGen: 512K->0K(1024K)] [ParOldGen: 509K->200K(512K)] 1021K->200K(1536K), [Metaspace: 3238K->3238K(1056768K)], 0.0038644 secs] [Times: user=0.02 sys=0.00, real=0.01 secs]
Heap
 PSYoungGen      total 1024K, used 37K [0x00000007bfe80000, 0x00000007c0000000, 0x00000007c0000000)
  eden space 512K, 7% used [0x00000007bfe80000,0x00000007bfe89748,0x00000007bff00000)
  from space 512K, 0% used [0x00000007bff00000,0x00000007bff00000,0x00000007bff80000)
  to   space 512K, 61% used [0x00000007bff80000,0x00000007bffce4a8,0x00000007c0000000)
 ParOldGen       total 512K, used 200K [0x00000007bfe00000, 0x00000007bfe80000, 0x00000007bfe80000)
  object space 512K, 39% used [0x00000007bfe00000,0x00000007bfe322e8,0x00000007bfe80000)
 Metaspace       used 3282K, capacity 4500K, committed 4864K, reserved 1056768K
  class space    used 359K, capacity 388K, committed 512K, reserved 1048576K
View Code

gcviewer

下载地址:https://sourceforge.net/projects/gcviewer/ 将日志拖到gcviewer或者使用gcviewer打开







 各个参数详解见github:https://github.com/chewiebug/GCViewer

GCeasy

将gc日志压缩上传https://www.gceasy.io/index.jsp

各个代分配情况 以及最大峰值使用情况



 各个停顿时间的次数和所占百分比 以及最大停顿和平均停顿时间



 各个代回收次数 以及停顿时间统计

线程在线分析工具

https://fastthread.io/ft-index.jsp





报错解决

17107: Unable to open socket file: target process not responding or HotSpot VM not loaded
The -F option can be used when the target process is not responding

1.切换到指定进程的用户执行命令。

2.切换到sdk目录尝试https://www.cnblogs.com/LQBlog/p/12896443.html

需要注意的几个命令

JMAP

1. jmap -dump
这个命令执行,JVM会将整个heap的信息dump写入到一个文件,heap如果比较大的话,就会导致这个过程比较耗时,并且执行的过程中为了保证dump的信息是可靠的,所以会暂停应用。

2. jmap -permstat
这个命令执行,JVM会去统计perm区的状况,这整个过程也会比较的耗时,并且同样也会暂停应用。

3. jmap -histo:live


这个命令执行,JVM会先触发gc,然后再统计信息。



分析dump *.hprof文件工具

visualVM

或者使用java默认的 通过jvisualvm 命令

下载地址:https://visualvm.github.io/download.html

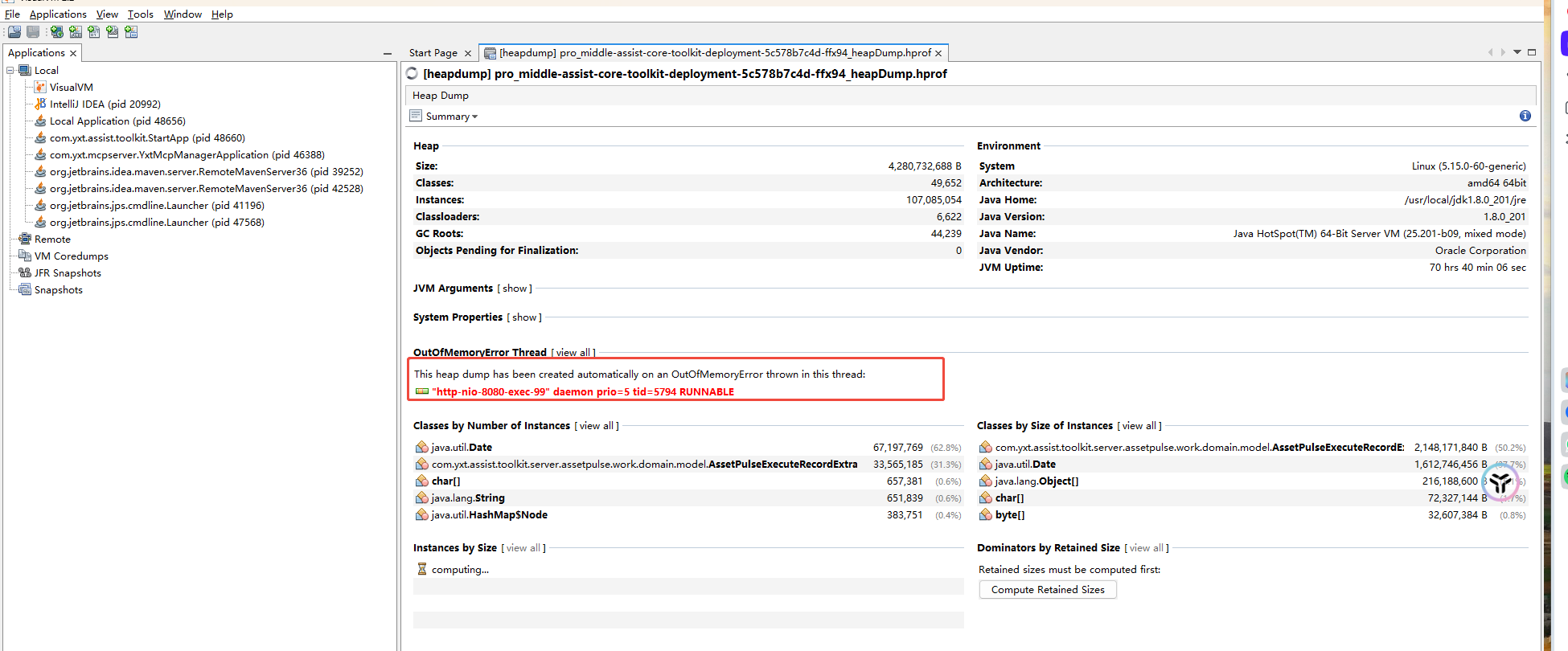

1导入dump文件

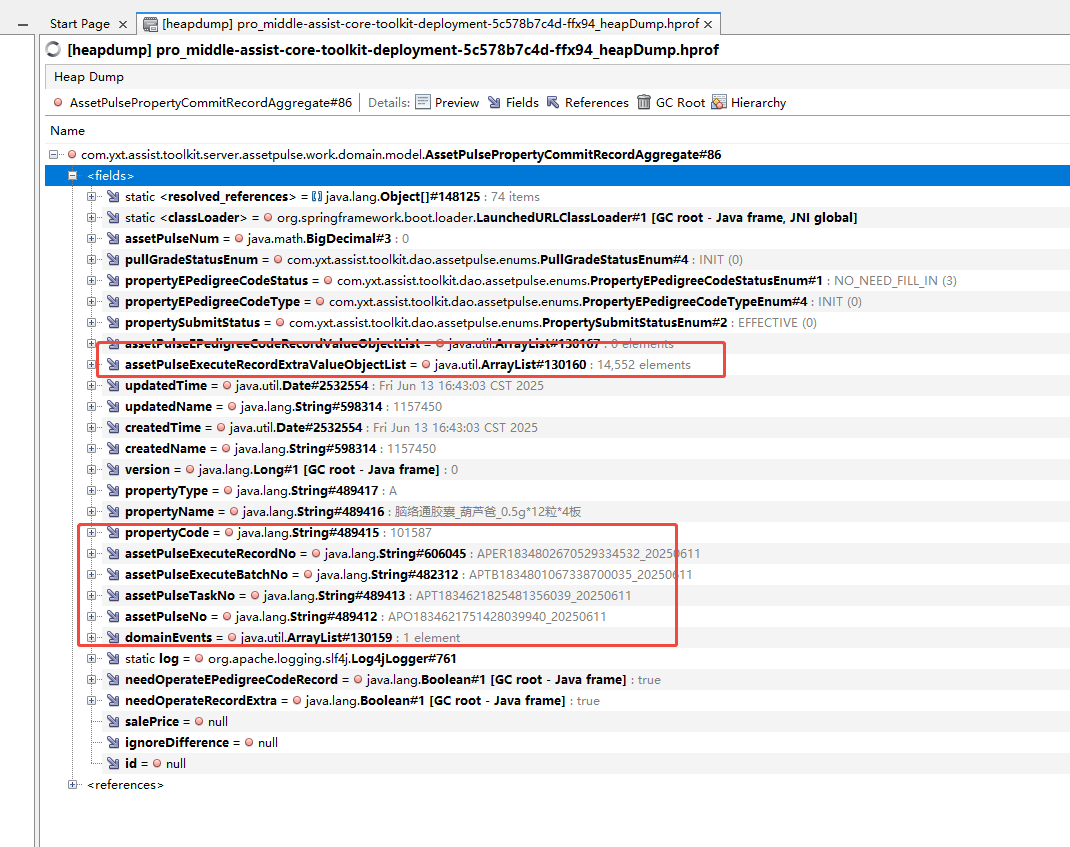

 这里可以分析线程和内存对象情况,我们切换到Object





我们可以看到Byte占用了90%以上的内存 我们可以查看引用对象









 看到引用对象是ThreadLocal 所以判定是使用ThreadLocal 使用完毕并没有释放导致内存泄露

MAT





下载地址

在线分析工具

https://heaphero.io/heap-report2_0.jsp



OQL语法例子

select t from freemarker.core.SimpleCharStream
WHERE toString(s.value) LIKE ".*Test"
SELECT s, toString(s.value), toString(s.name) FROM com.xxxx.XXX s
WHERE toString(s.value) LIKE ".*Test"



select  t from java.lang.String t
where toString(t.value)=='合伙人-云领天下'





SELECT toString(t.value) FROM java.lang.String t WHERE (toString(t.value) LIKE "select.*")





SELECT toString(t.value) FROM java.lang.String t WHERE (toString(t.value) LIKE "select.*") or (toString(t.value) LIKE "SELECT.*")





异常情况解决方式

1.Unable to open socket file: target process not responding or HotSpot VM not loaded The -F option can be used when the target process is not responding

切换到程序所在的用户

2.注:如果使用jmap和jstack报错 可能是多jdk导致切换当前使用jdk 在bin下面通过./指定调用:参考《linux查看jdk安装路径》
