防火墙工具之iptables

目录

• 1. 安全技术和防火墙
  • 1.1 防火墙概述
  • 1.2 安全技术
  • 1.3 防火墙分类
  • 1.4 防火墙基本认识
  • 1.5 防火墙工具介绍Firewalld和Iptables
    • 1.5.1 iptables的表、链结构
    • 1.5.2 默认的表、链结构示意图
  • 1.6 实际操作
    • 1.6.1 SNAT（让内网可以访问外网）
    • 1.6.2 DNAT（让外网可以访问内网）

1. 安全技术和防火墙

1.1 防火墙概述

• 拥有两种配置模式
  • 运行时配置
  • 永久配置

1.2 安全技术

入侵检测系统（Intrusion Detection Systems）：不阻断任何网络访问，类似于监控，记录不追责

入侵防御系统（Intrusion Detection Systems）：分析数据包，在判定为攻击行为后立即予以阻断，主动有效的保护网络的安全，一般采用在线部署方式

防火墙：隔离功能，对进出网络或主机的数据包基于一定规则检查，过滤数据包

1.3 防火墙分类

按保护范围划分：

• 主机防火墙：服务范围为当前一台主机
• 网络防火墙：服务范围为防火墙一侧的局域网

按实现方式划分:

• 硬件防火墙：在专用硬件级别实现部分功能的防火墙；另一个部分功能基于软件实现，如：华为， 山石hillstone,天融信，启明星辰，绿盟，深信服，PaloAlto , fortinet, Cisco, Checkpoint， NetScreen(Juniper2004年40亿美元收购)等
• 软件防火墙：运行于通用硬件平台之上的防火墙的应用软件，Windows 防火墙 ISA --> Forefront

按网络协议划分：

• 网络层防火墙：OSI模型下四层，又称为包过滤防火墙
• 应用层防火墙/代理服务器：proxy 代理网关，OSI模型七层

包过滤防火墙（4层）

网络层对数据包进行选择，选择的依据是系统内设置的过滤逻辑，被称为访问控制列表（ACL），通过检查数据流中每个数据的源地址，目的地址，所用端口号和协议状态等因素，或他们的组合来确定是否 允许该数据包通过

优点：对用户来说透明，处理速度快且易于维护

缺点：无法检查应用层数据，如病毒等

应用层防火墙（7层）

应用层防火墙/代理服务型防火墙，也称为代理服务器（Proxy Server)

将所有跨越防火墙的网络通信链路分为两段

内外网用户的访问都是通过代理服务器上的"链接"来实现优点：在应用层对数据进行检查，比较安全

缺点：增加防火墙的负载

提示：现实生产环境中所使用的防火墙一般都是二者结合体，即先检查网络数据，通过之后再送到应用层去检查

1.4 防火墙基本认识

• Netfilter（网络过滤）

  • 真防火墙
  • 位于Linux内核中的包过滤功能体系
  • 称为Linux防火墙的"内核态"

• Firewalld/Iptables（防火墙工具）

  • Linux防火墙是由Netfilter组件提供的

  • 调用Netfilter函数

  • CentOS 7默认的管理防火墙规则的工具（Firewalld）

  • 称为Linux防火墙的"用户态"

1.5 防火墙工具介绍Firewalld和Iptables

1.5.1 iptables的表、链结构

4表5链

表中有链，链中有规则

• 规则链

  • 规则的作用：对数据包进行过滤或处理
  • 链的作用：容纳各种防火墙规则
  • 链的分类依据：处理数据包的不同时机

• 默认包括5种规则链

  • INPUT：处理入站数据包
  • OUTPUT：处理出本站数据包
  • FORWARD：处理转发数据包
  • POSTROUTING链：在进行路由选择后处理数据包
  • PREROUTING链：在进行路由选择前处理数据包

• 规则表

  • 表的作用：容纳各种规则链
  • 表的划分依据：防火墙规则的作用相似

• 默认包括4个规则表

  • raw表：确定是否对该数据包进行状态跟踪，不作任何处理
  • mangle表：为数据包设置标记
  • nat表：修改数据包中的源、目标IP地址或端口，地址转换【不常用但重要】
  • filter表：确定是否放行该数据包（过滤) ，默认filter表 【常用】

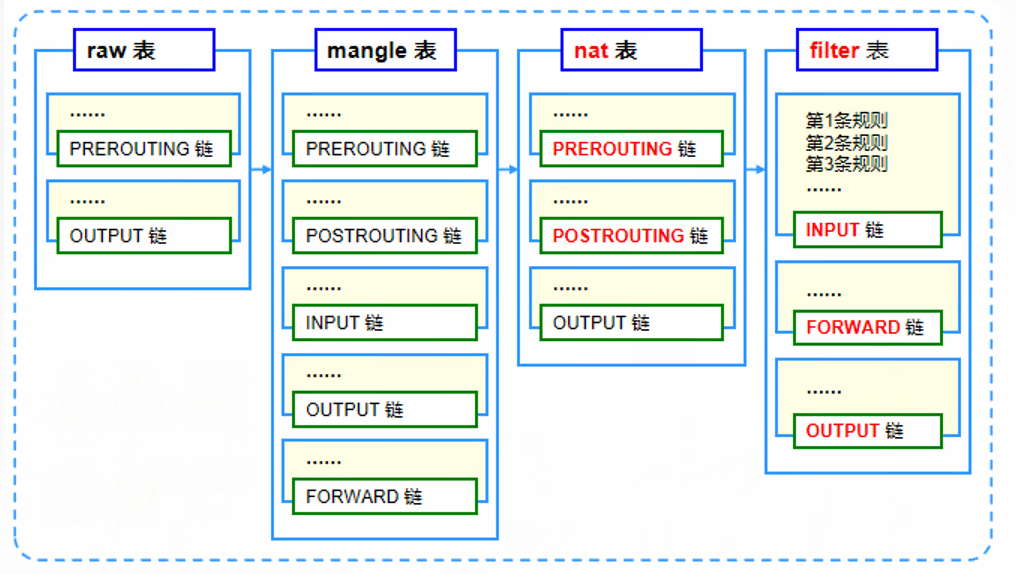

1.5.2 默认的表、链结构示意图

• 规则表之间的顺序
  • raw—>mangle—>nat—>filter
• 规则链之间的顺序
  • 入站：PREROUTING—>INPUT
  • 出站：OUTPUT—>POSTROUTING
  • 转发：PREROUTING—>FORWARD—>POSTROUTING
• 规则链内的匹配顺序
  • 按顺序依次检查，匹配即停止（LOG策略例外）
  • 若找不到相匹配的规则，则按该链的默认策略处理

1.6 实际操作

CentOS7默认使用firewalld防火墙，没有安装iptables，若想使用iptables防火墙。必须先关闭firewalld防火墙，再安装iptables

前期准备工作

systemctl stop firewalld.service

systemctl disable  --now  firewalld.service
##开机不自启  并且立即关闭
systemctl enable  --now  firewalld.service
##开机自启  并且 立即开启

yum -y install iptables iptables-services
systemctl start iptables.service
systemctl enable iptables.service

无论查看，添加，删除，只有filter 表可以省略

查看

iptables [ -t filter或者nat ] -vnL

-v  显示详细

-n  数字形式显示

-L  查看规则列表

• 前期关闭所有设备的防火墙和selinux
• 设备一需要下载httpd服务并启动

[root@localhost ~]#systemctl stop firewalld.service
[root@localhost ~]#setenforce 0

#给第二台设备添加网卡并设置成仅主机模式
#将第三台设备网卡设置成仅主机模式

1.6.1 SNAT（让内网可以访问外网）

1.6.2 DNAT（让外网可以访问内网）
