ACL

ACL: access list 访问控制列表
工作原理:
当数据包从接口经过时，由于接口启用了acl， 此时路由器会对报文进行检查，然后做出相应的处理。

ACL种类

• 编号2000-2999---基本ACL----依据依据数据包当中的源IP地址匹配数据（数据时从 哪个IP地址 过来的）
• 编号3000-3999---高级ACL----依据数据包当中源、目的IP，源、目的端口、协议号匹配数据
• 编号4000-4999---二层ACL，MAC、VLAN-id、802.1q

ACL 访问控制列表
1 建立规则
2 进入接口 调用规则 inboud outboud

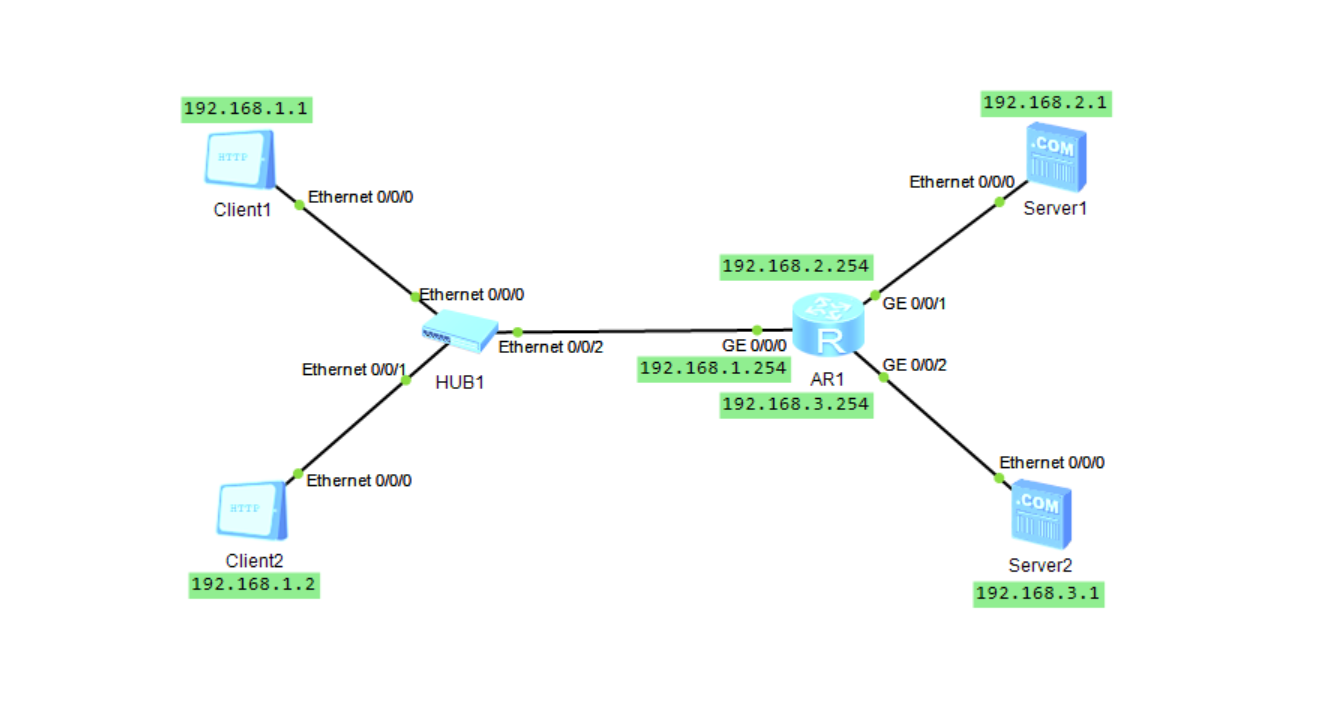

一、ACL实例

新建

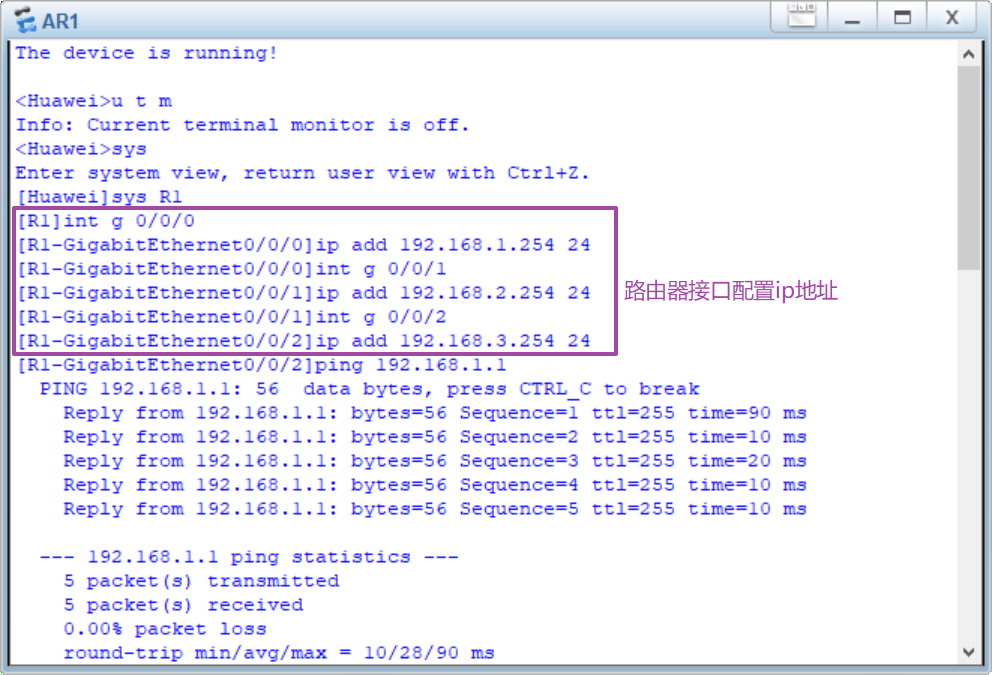

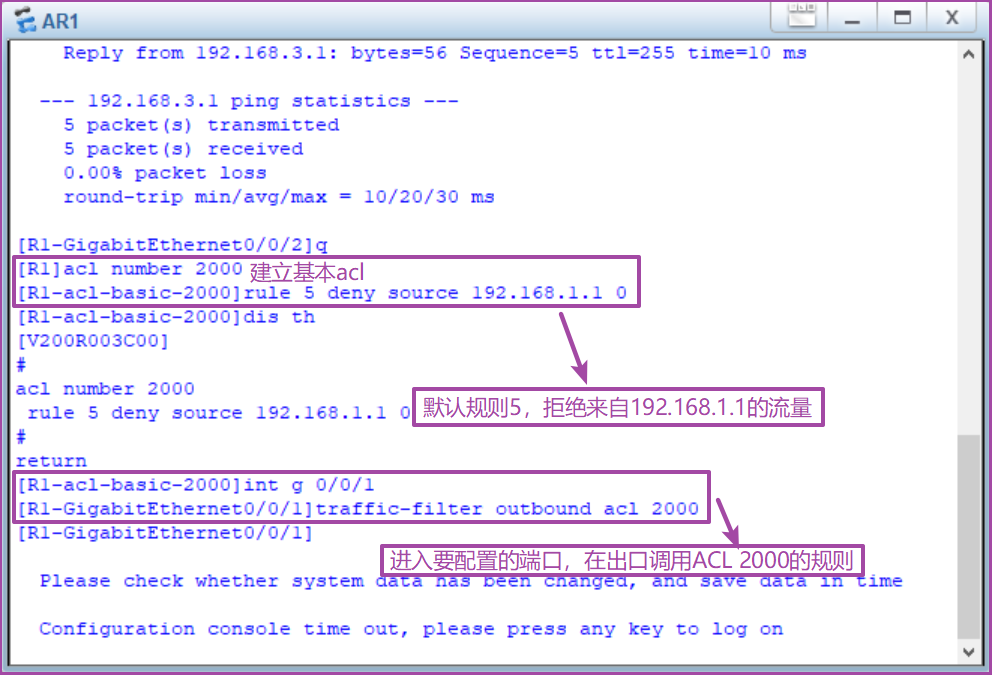

配置

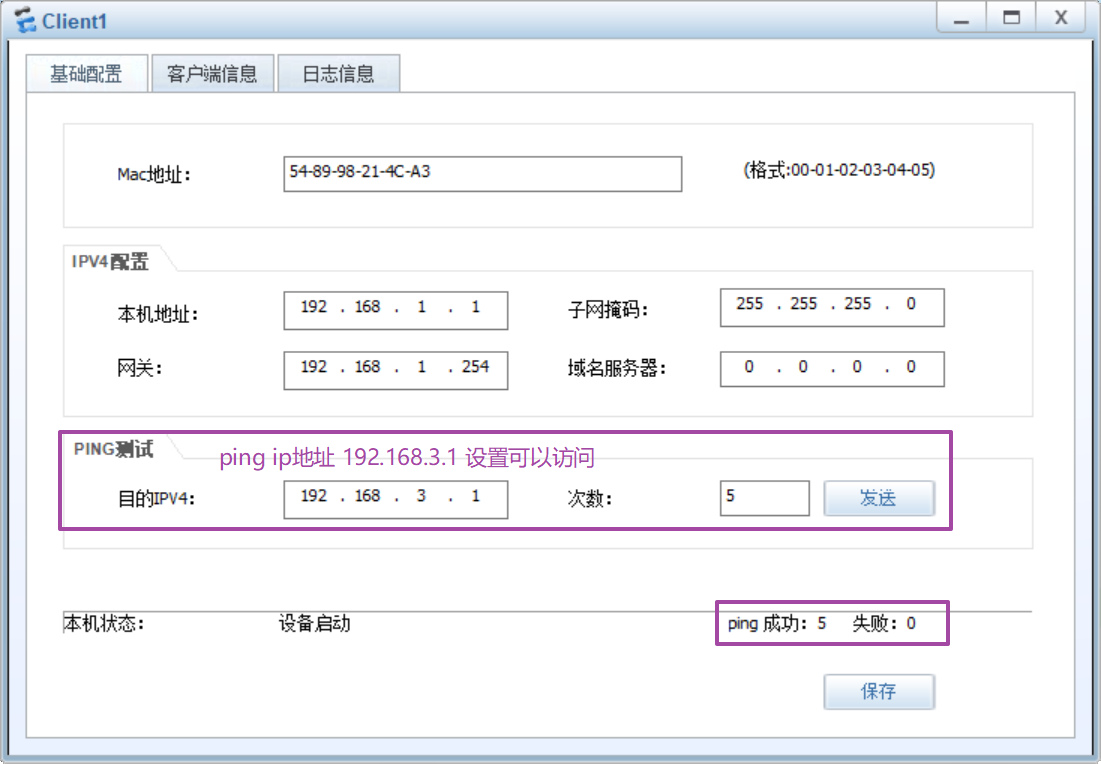

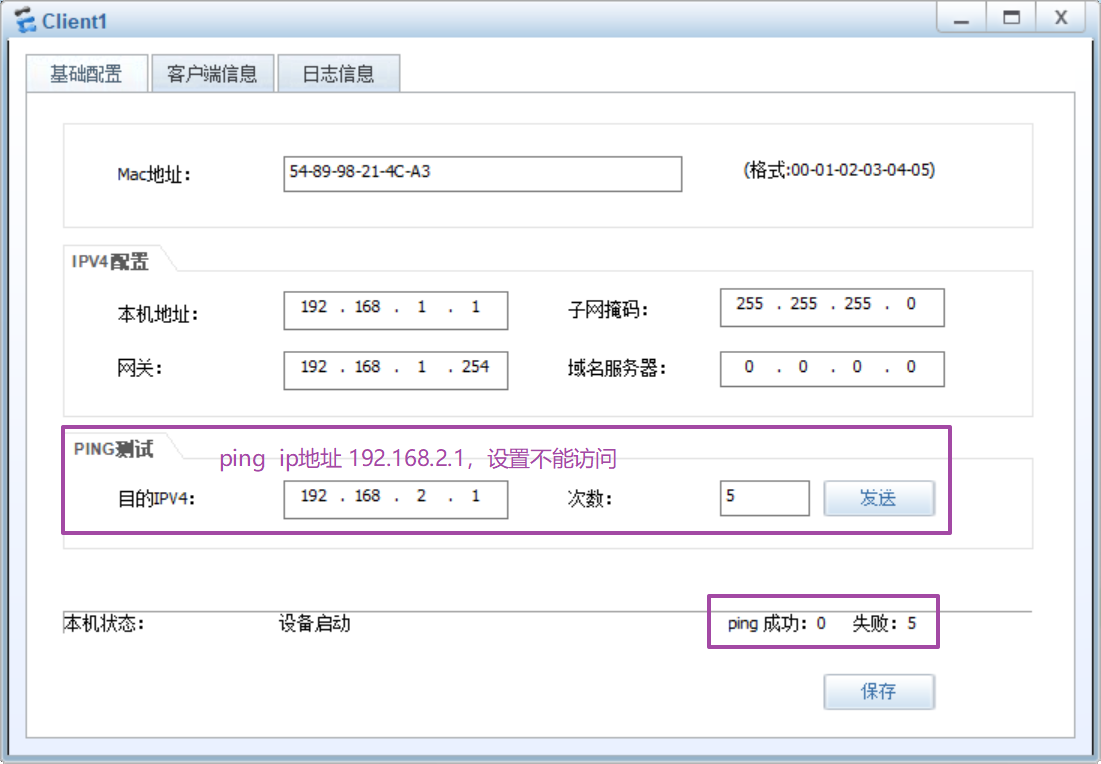

测试

NAT

出内网环境 将源ip地址转换公网ip地址
进内网环境 将目的地址改为内网ip地址

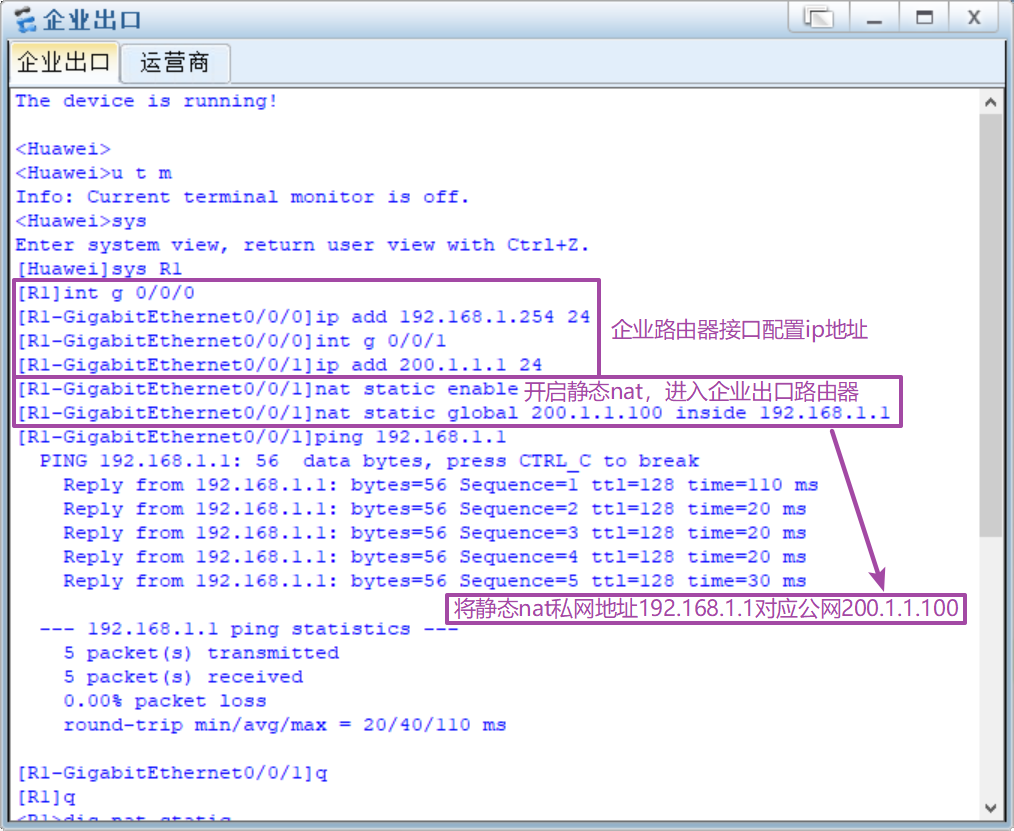

二、SNAT

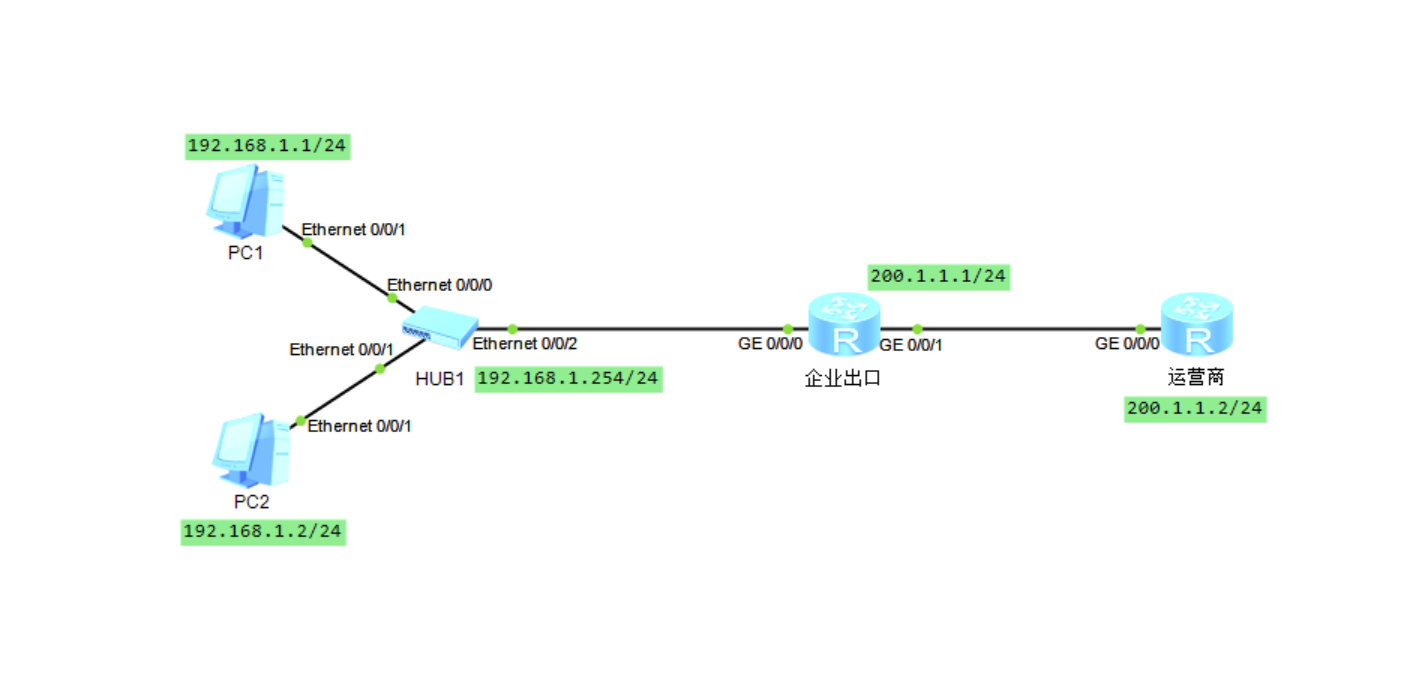

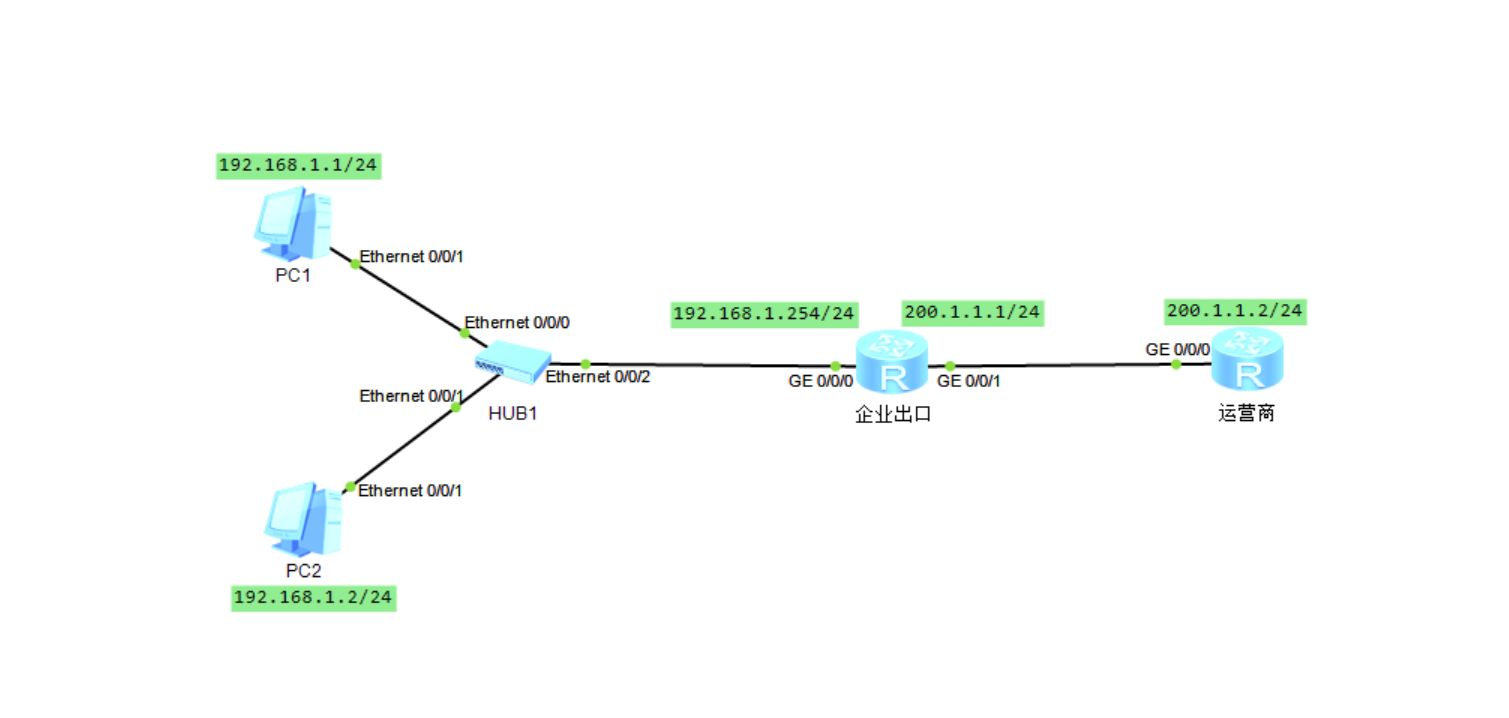

新建

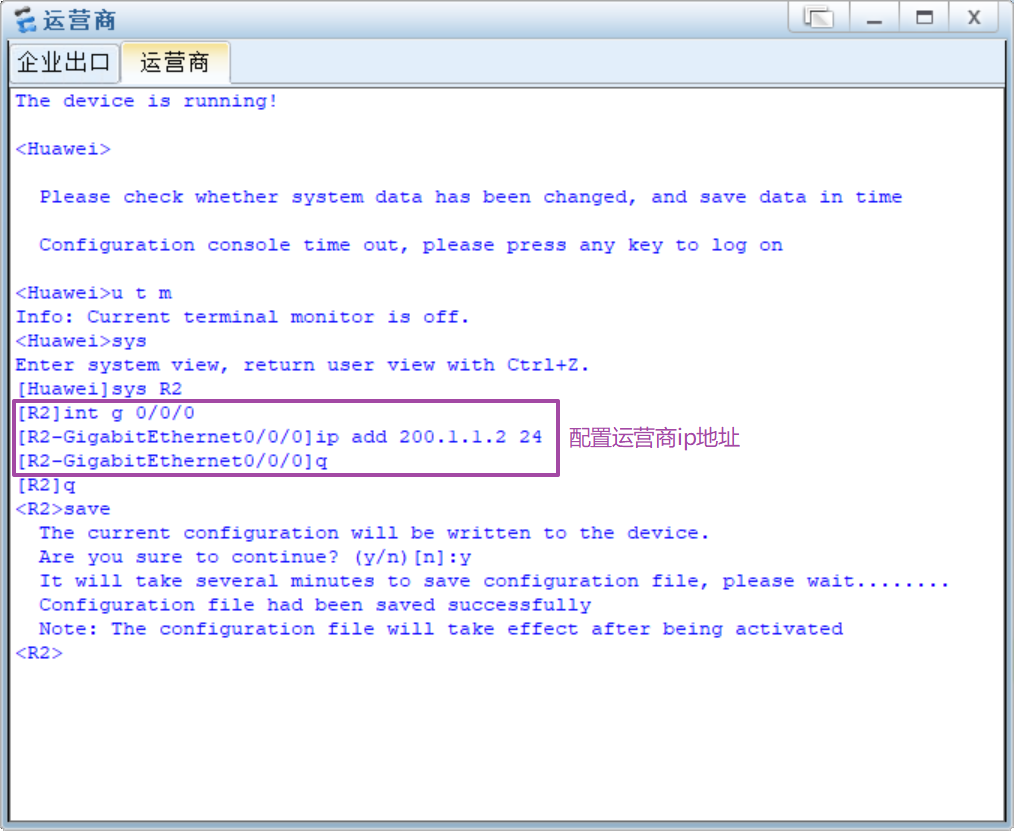

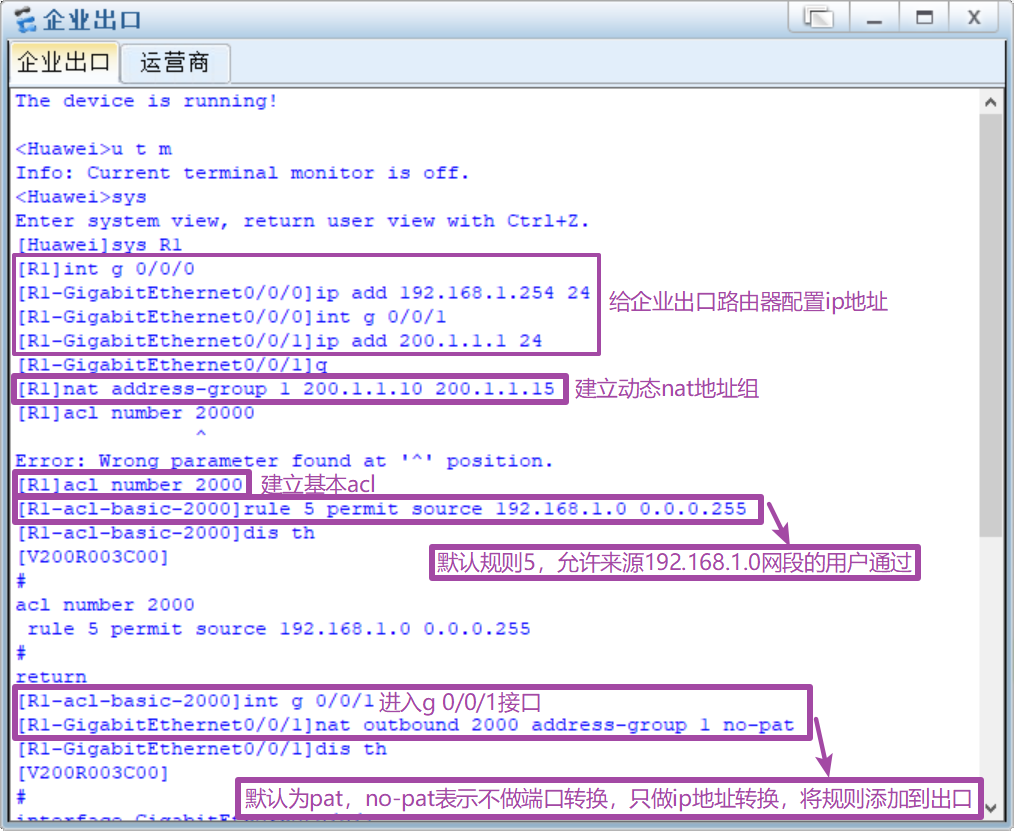

配置

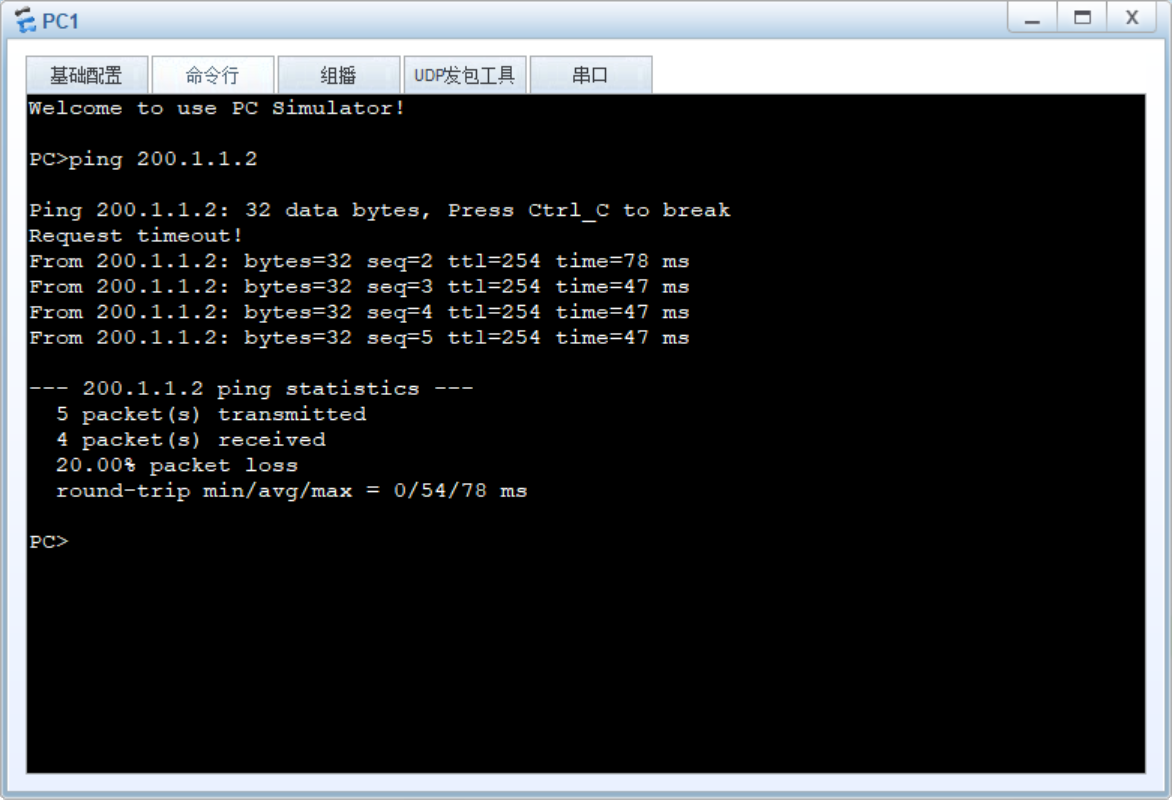

测试

三、DNAT

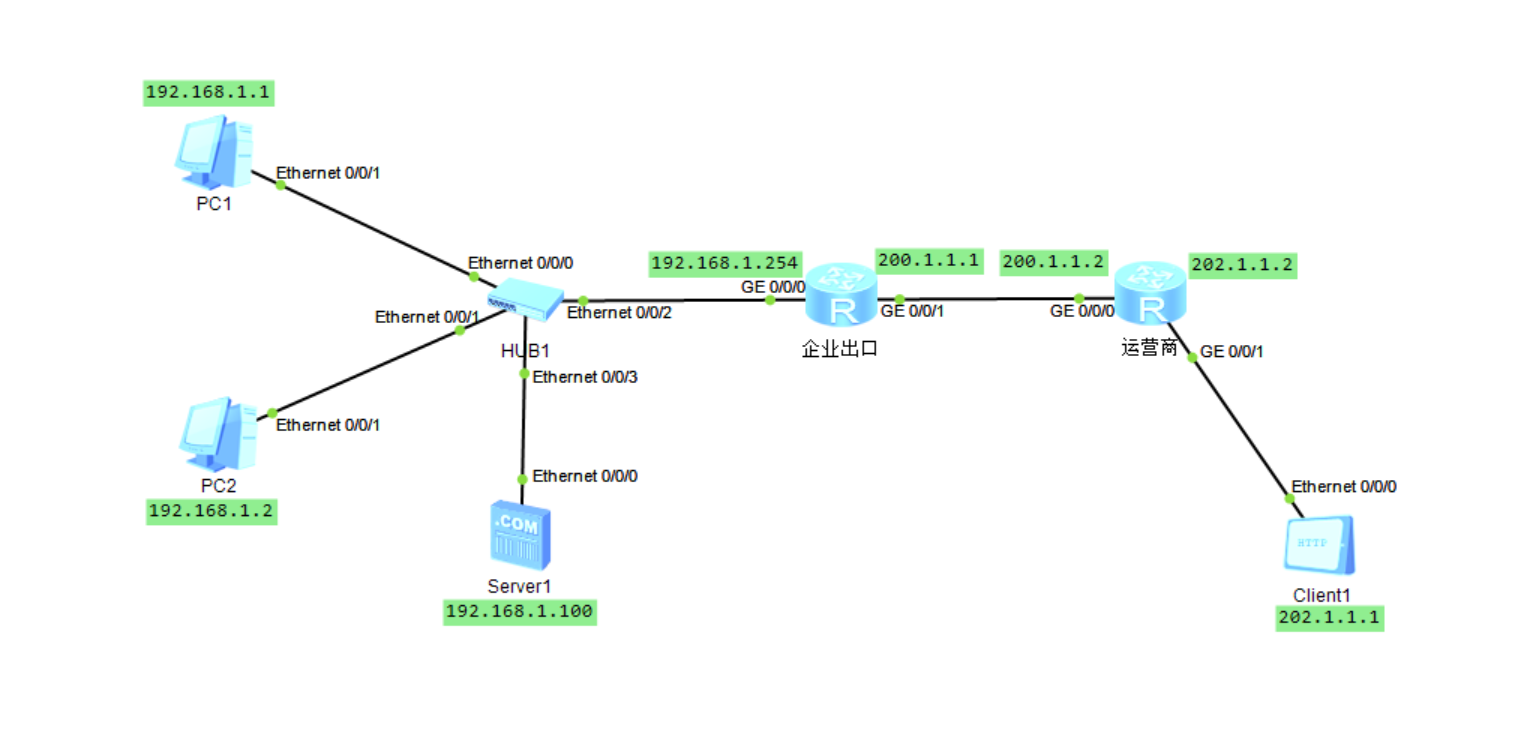

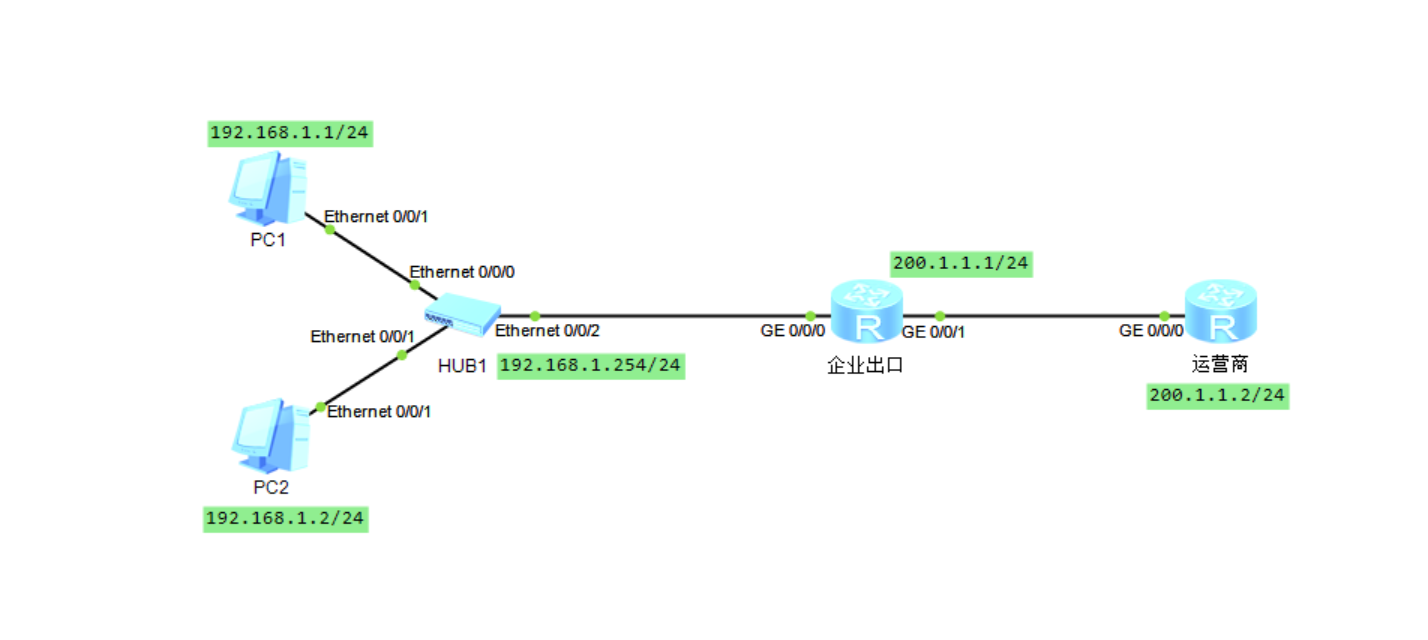

新建

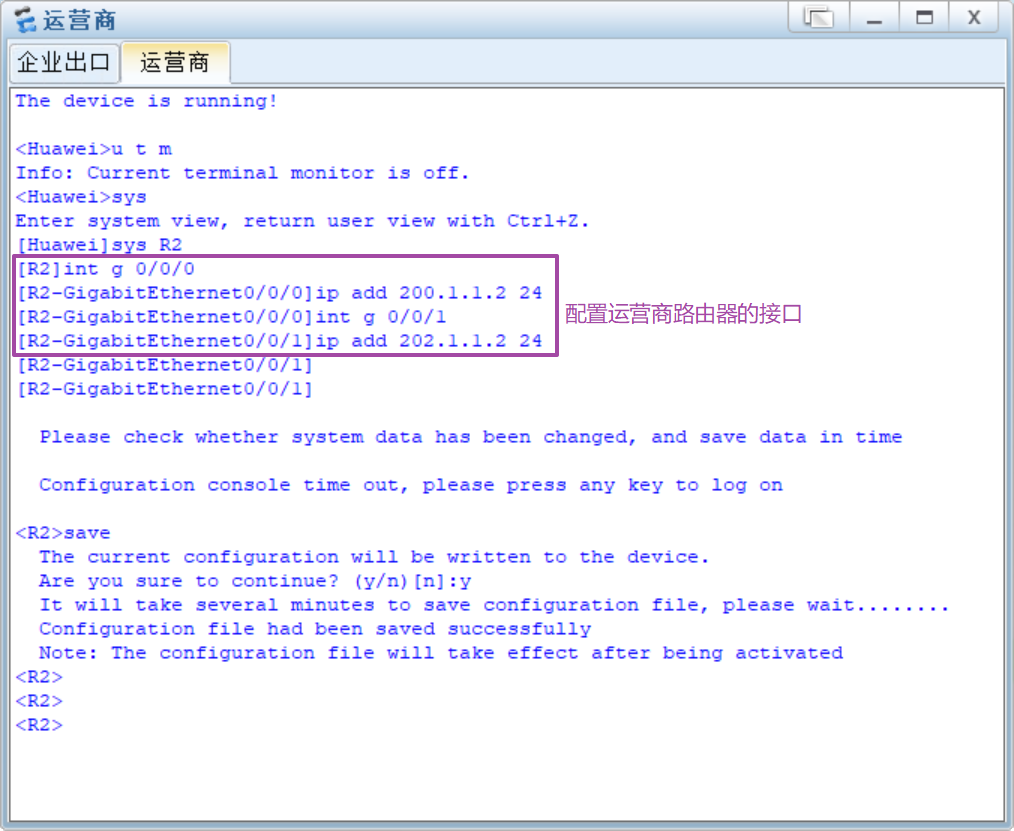

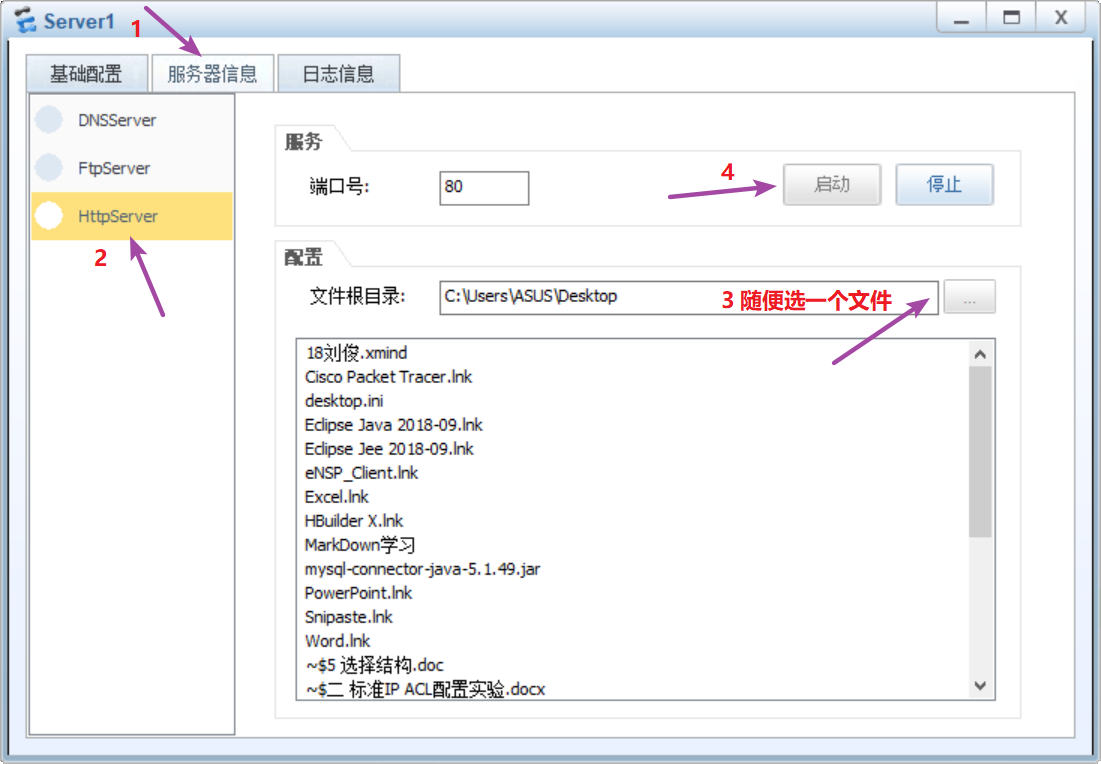

配置

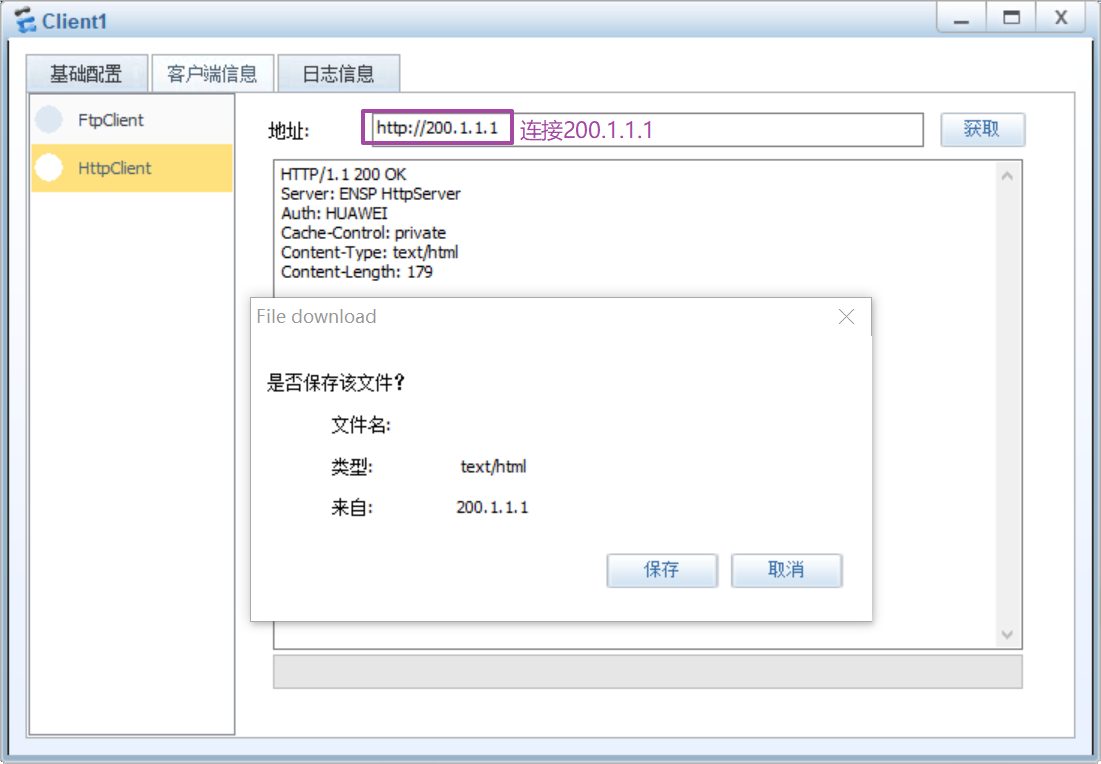

测试

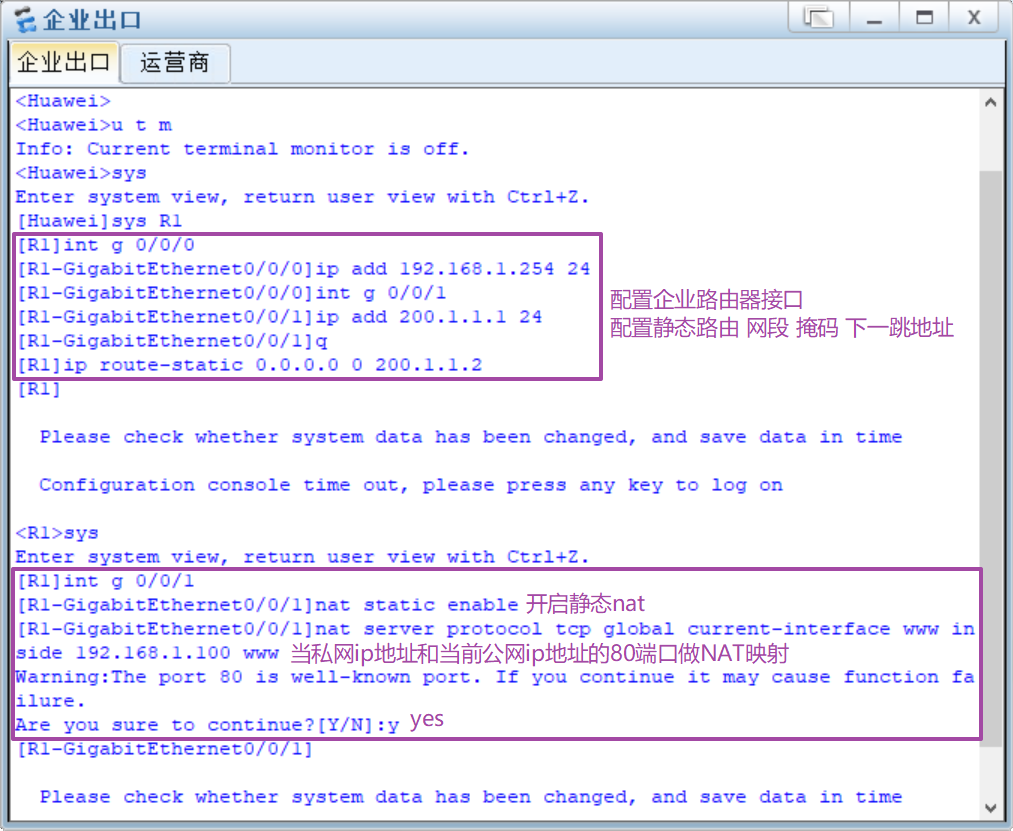

四、NATPT（端口映射）

新建

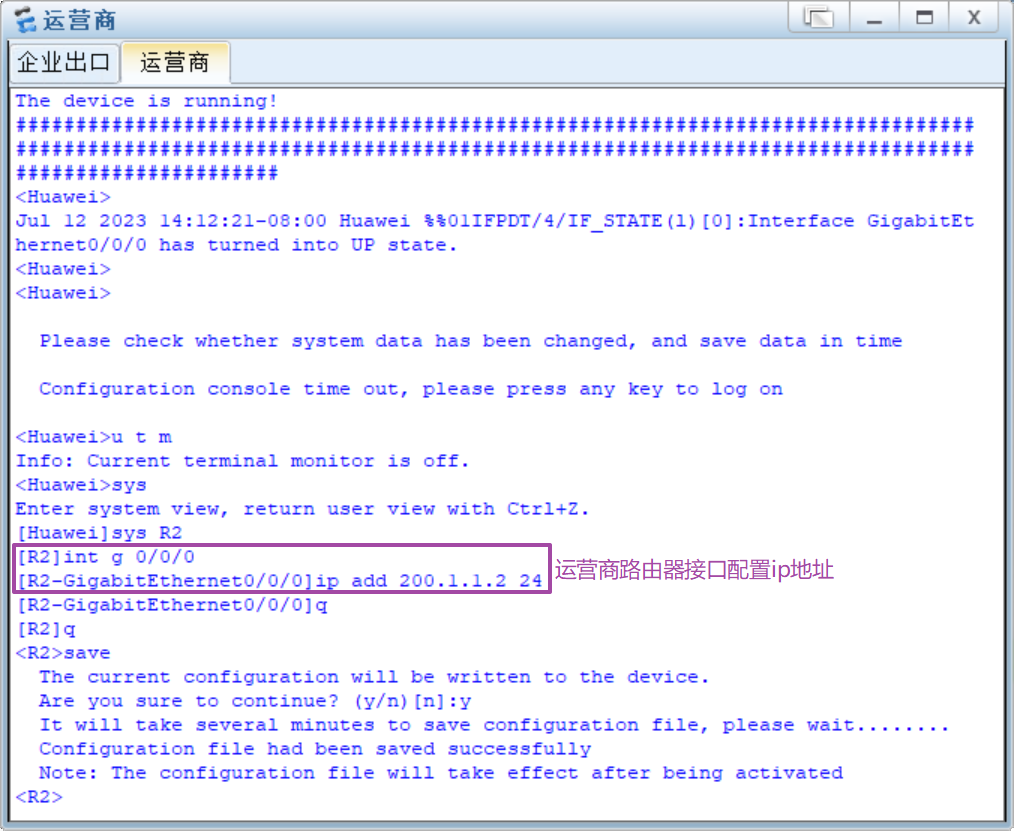

配置

测试

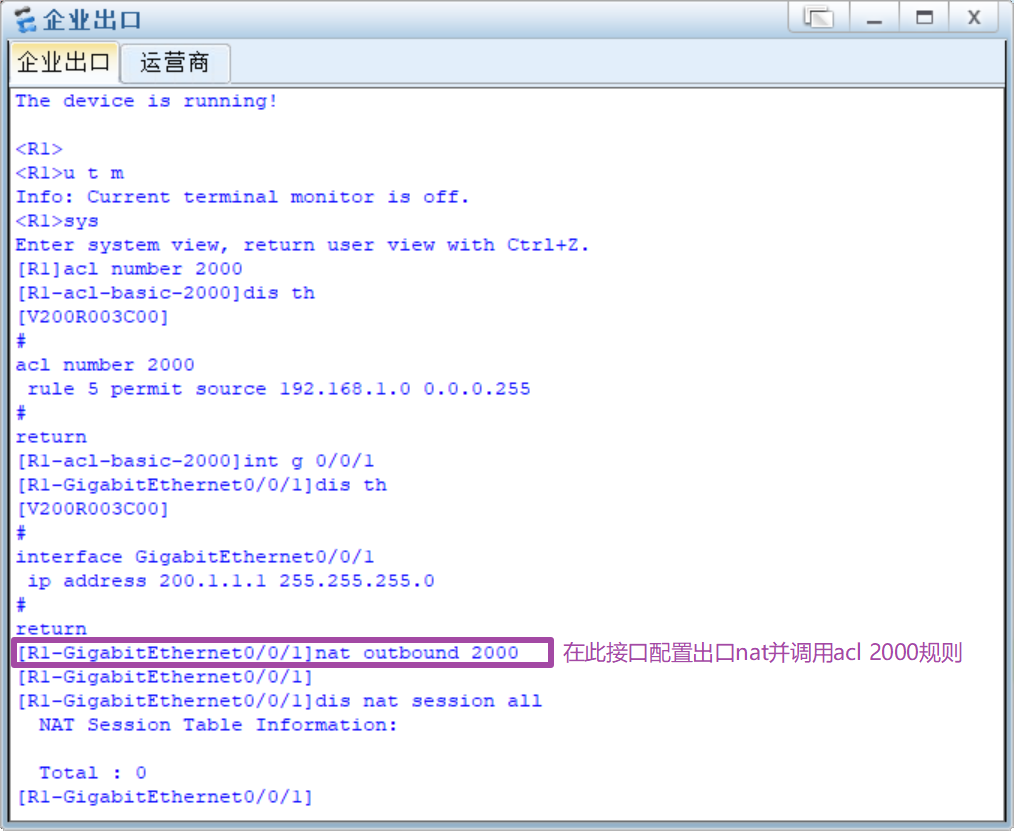

五、Easy-IP

新建

配置

测试
